  使いかた無限 Micro Freeコンデンサマイク「73A mems」

そもそも

このマイク、Micro Freeコンデンサマイク「73A mems」には外筐(ケース)がありません」。

写真の通りMEMSマイクにケーブルを付けた形状、思い切り小さい2.8mmX10mm(スリーブ除く)

業界最小ファンタムアダプターとのセパレーツ型マイクでありながら第一級の音質をもつマイクロホンです。(DPA 4006A比)

とはいえ「裸のMEMSマイクでノイズは大丈夫?」、まずその心配でしょう。このまま使うかぎり「まったく問題なし」です。金属製ケースに入れたりするとかえって等価回路条件が変わりますので、そのままでは誘導ハムが出ます、筐体のEMC再構築が必要となります。
まず机上の論議はどんなにおこなっても全部外れるでしょう。なぜならば歴然たる事実だけがここにあるからです。
レベルの低い議論にはかならず方向を誤らせる「バイアス」がかかる特性があります。



  「73A mems」 使いかたはあなた次第



・バイノーラル

・ASMR

・仕込みマイク

・マジで定番高級機並みのクラシック録音を

・バウンダリーマイク

・複数使用で「マイクアレー」「ビームフォーミング」

・マイク作りのパーツとして

・いままでマイクの入らなかった狭小部の収音



・ETC



記事:2222にて「外耳道リアルバイノーラルマイク」として実験したセパレート型MEMSマイクを発表したことががあります、それをもとにブラシュアップをはかりました。

業界最小のファンタムアダプターFet v2 の4Pタイプ使用



※ 延伸は考慮していない10m程度までの「近距離用」です。







(2023.3.31追記)

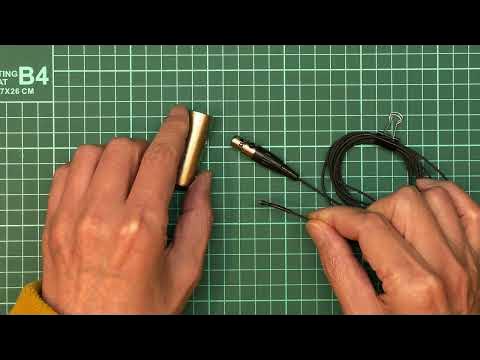

YOUTUBEアサギ様が製作されたこのマイクによる動画が公開されていますのでご案内します。(アサギ様ご了解済)











「73A mems」 は単なるピンマイクにあらず。姿カタチからは想像もできない第1級の高音質で答えてくれます。Infineon IM73A135V01による卓越したサウンドクオリティは音楽演奏を余すことなく表現してくれるマイクロホンです。
なぜ長距離対応をしなかったかといえば、「LZタイプ」を考えた場合、ファンタムアダプターを所定のケースに収める小型化が難しいという点にあります。まずは使えるところで安全に使う前提で実用性を考えました。

右矢印マイク部



紫外線硬化接着剤が素晴らしい役割を演じてくれます。









右矢印ファンタムAMP部



配線リード線はよほど厳選しないかぎり収納は不可能です。

・このファンタムアダプターは基板・ミニXLR取り付け・配線などふくめ

一切スキマのないのが特徴です。



・ミニXLRコネクタの固定は2本のイモネジを短く加工して使います。

ケース表面に突き出さないよう約3.5mm未満まで削ります。





右矢印ミニXLRコネクタ(M-XL-4-14)の扱い

付属の金具は全部はずし、シリコンゴムリングを使う

電極は切断し、極限までヤスリで平らにする







上:リード線半田付け後は紫外線硬化接着剤で覆い絶縁する。

下:撚り線(赤白黒)はモガミ3019(3芯シールド線)の芯線(AWG-36)を引き抜いて使用。

GND線(黒)はAWG-28使用







完成







右矢印回路図









以上
