 タッチコントローラーICI2511P.C2.P1.V1

今回VSDISPLAY 10.3インチタッチスクリーン(VS103TC-BC)に付属していたタッチコントローラーICI2511P.C2.P1.V1について調べました。

自分用メモを兼ねて書いておきます。


ケースに入れる前に写真撮り忘れた!


メーカーサイトはこちらです。

www.icitouch.com/list_57/91.html


  I2C

このコントローラーはUSBとI2Cに対応しています。

同じメーカーでもICI2511P.C1.P2.V1はUSBオンリーのようなので、I2C対応はありがたいです。


ただこれ以上の情報は見つかりませんでした。

タッチコントローラーには基板左側にI2C用コネクタ(フラットケーブル)で6pinが搭載されていますが、ピンアサインも不明でした。


搭載されているタッチICはILITEK ILI2511です。

データシートはこちら

https://www.crystalfontz.com/controllers/uploaded/ILI2511_v1.5_Capacitive_Touch_Controller_Datasheet.pdf?srsltid=AfmBOoorsAsfumDYzIKAJ6_HP0QzjYvF5xRjnVx19o1oS_KlvwdNgwaR


ILI2511の端子とフラットケーブルの端子の導通を見ると下記のようでした。

タッチコントローラーのI2Cコネクタ、上(奥)から1とすると

1: RSTN

2: VDDIO

3: GND

4: INT

5: SDA

6: SCL(データシートではSCK)



ESP32-S3への接続は

ICI2511---ESP32-S3

1: RSTN---3V3

2: VDDIO---3V3

3: GND---GND

4: INT---GPIO4

5: SDA---GPIO8---4.7kΩ(プルアップ)---3V3

6: SCL---GPIO9---4.7kΩ(プルアップ)---3V3

(GPIOは任意の番号)

で接続したところ認識し、座標を取得できました。


  電源

I2CでESP32-S3と接続し、ESP32-S3からタッチコントローラー、タッチスクリーンに電源供給できます(この時はUSBは抜いています)。

またあまり検証していませんが、ESP32-S3に電源を供給せずにESP32-S3は接続したままタッチコントローラーのUSBケーブルを挿すとそれでもESP32に書き込んだスケッチの通り(タッチパネルの上下反転、スケール変更等)動作するようです。


以上、もろもろいじる時の参考になれば嬉しいです。


 非タッチパネル車をタッチパネル化

MAZDA3は2025年の年次改良からタッチパネル対応(Apple CarPlay/Android Auto接続時のみ)になりましたが、それまでのMAZDA3やマツコネ2を搭載するその他のMAZDA車も多くがタッチパネル非対応車種です。

これらの車を限定的な環境でのみですが、無理やりタッチ対応させる方法を考案したのでお知らせします。


タッチ、スワイプ、画面分割対応!





 何をどうする?

ざっくりとした方法としては

1. センターディスプレイに外付けタッチパネルを貼り付ける

2. CarPlay AI BOXを車に繋ぐ

3. AI BOXと外付けタッチパネルを接続する

以上です。

限定的な環境というのはAI BOX使用時のみタッチパネルが有効になるということです。

それぞれ詳しくみていきますが、その前に…



 AI BOXとは?

そもそもAI BOXとは何かと言うと…車で便利に動画視聴(走行中含む)やナビが使えるガジェットです。


こんな見た目


車載のディスプレイでHDMIやDVD、テレビ等を見ようとすると基本的には停車時のみしか動画は見られません。

テレビキットを付ければ走行中もテレビを表示できるようになりますが、テレビキットは車速を騙すのでもろもろ車に対して問題が出る可能性があります。

一方でAI BOXはApple CarPlayや Android Autoとして(偽って)車とUSB接続し、接続後は元のCarPlay/Android Autoよりかなり自由度が高いあれやこれやができる機器となります。

ほぼほぼandroidのスマホと考えてよく、Playストアから様々なアプリも入れられます。

また、CarPlay/Android Autoとして接続しているので、車に対して害はありません。

ディスプレイの半分に同乗者用のYouTubeやNetflix、Disney+を流しながら、もう半分に地図、ナビアプリを表示する分割表示も可能です。


分割表示。左側はYouTubeを流しています。


 やり方

  材料

必要な機器類は下記の通りです。

⚪︎外付けタッチパネル: VSDISPLAY VS103TC-B1

自分の車のセンターディスプレイと同じサイズの外付けタッチパネルを用意します。

これがまず1番難しいかもしれません。

私のMAZDA3は元々8.8インチでしたが、10.25化したので、10.25インチに近い外付けタッチパネルを探しました。


10.25インチ化はこちら


MAZDA3を始めとするマツダの10.25インチセンターディスプレイは横245.0mm×縦91.4mmのおおよそ8:3の横長ディスプレイです。

そんなちょうどいいのはないだろうな…と思っていたらAmazonにありました!ありました!

VSDISPLAYというメーカーの10.3インチタッチスクリーン、VS103TC-B1という型番の商品です。


全体像。タッチコントローラーはケースを付けた後で、製品としては基板剥き出しです。


タッチスクリーンの表示範囲は244.25mm×91.97mmとディスプレイとほぼ同じシンデレラフィットです。

USB Type-A端子でPCやAI BOXと接続可能です。

サイズ的にはジャストですが、ベゼルが太い、フラットケーブルの長さが中途半端なのが玉に瑕です。

付属するタッチコントローラーICI2511C2.P1.V1はUSB接続できるとともに幸いなことにI2C出力にも対応しています。ESP32等のマイコンを介することでタッチスクリーンの上下反転やスケールの変更も可能です。

他のサイズのディスプレイ利用者で、ちょうどのサイズのタッチスクリーンが見つからなければ、ディスプレイより大きいタッチスクリーンを購入し、ディスプレイサイズ内のみタッチ有効化したりすることも可能と思います。


⚪︎AI BOX: GT6 PRO

AI BOXは世に膨大な種類が出回っていますが、今回はUSB Type-Aポートがある必要があります。

それなりな性能でType-Aポートがある機種はかなり限られて、

・無印 GT6 PRO

・上記のODM品 Linkifun GT6 PRO

・Carlinkit T-BOX UHD SDM660版

・上記のODM品 Jesimaik CPC200-Tbox UHD

・Jesimaik UHDTVLINK

・ZESTECH SDM660版

あたりがあります。




左: Jesimaik CPC200-Tbox UHD、右:GT6 PRO。GT6 PROはHDMI入力にも対応。


当初JesimaikのTboxで試しましたが、Tboxは大格闘の末、上手く動作しませんでした(タッチスクリーンとディスプレイのスケールのミスマッチ問題 & 画面上部1/4程度でタッチを認識しないエリアがある問題、ESP32を介してスケールは修正できたものの、タッチ認識不能エリア問題は解決せず諦めた)。

その後試したGT6 PROでは問題なく動作したのでこちらで行くことに。素直に動いて感動した!!

他の機種は試していないので誰か試してみてほしいです(特にZESTECH!)。


⚪︎タッチコントローラー用ケース: タカチCS75N-B

写真は2個ありますが、1個あればいいです。


⚪︎トラックパッド: Perixx PERIPAD-506(あったら便利)

MAZDA3のディスプレイはかなり遠いので、手元でも操作できる方が安全安心です。

マウスは操作場所を取りますし、左手で使いづらいです。左手でも操作でき様々なジェスチャーもできるトラックパッドがベストと思います。


トラックパッドは下記の4機種試しましたが、この機種が最もまともに動きました。



・左上、Apple Magic trackpad 1: Bluetoothオンリー機種、乾電池。接続できず

・右上、Apple Magic trackpad 2: 有線およびBluetooth接続可能。サイズ、質感ともにベスト。リチウムイオン電池がネック、車載用途なら要バッテリーレス化。ワンクリック、ドラッグのみ可能でマルチタップやジェスチャーは認識せず

・左下、MIYOSHI TTP-ET01/BK: Bluetoothのみ、乾電池式。接続後動作せず。

・右下、Perixx PERIPAD-506: 有線のみ。ジェスチャー認識!コマンダーコントロールのマツダ車ではAI BOXの初期設定時に有線マウス等も必要なのでこれさえあればよし!



  方法

⚪︎まずはタッチパネルに付属している裸のタッチコントローラー基板をケースにしまいます。


タカチのケースに土台となるナットを接着


フラットケーブル、USBケーブルの出口もカットします。右がタッチコントローラー基板。今回は使用しないですが基板左側に6pinのI2Cコネクタがあります。


ねじ止め


⚪︎設置

慎重にタッチパネルをセンターディスプレイに貼り付けます。

ドライバーモニタリングカメラ、LEDユニットにはかからずに貼り付けできました。



タッチコントローラーは手前に接着。本当はパネルを剥がして中に入れたかったのですが、フラットケーブルがちょうど固定ステーの位置に来てしまい、挟み込むと断線の恐れがあるので、配線剥き出しでいきます…。

タッチモニターの中央からフラットケーブルが出てくれれば隠せたと思います。

マイコン噛ませばタッチスクリーンの上下反転もできるので、反転させてセンターディスプレイの裏側にケーブルを出してもよいですが、真夏のダッシュボード直上の温度にタッチコントローラーが耐えられるか分からない(&面倒くさい)ためにとりあえずそのままにしました。


⚪︎タッチパッドの置き場

タッチパッドはセンターコンソールに置いています。



コマンダー上に斜めに置くくらいでも動作は問題ないですが、座りが悪いのでもう少し考えます。



 動作確認


タップ、スワイプ、画面分割、文字入力問題なし


ピンチイン、ピンチアウトも問題なし



 まとめ

タッチパネル非対応車種に無理やりタッチパネルを外付けしました。

メリット・デメリットを考えると

  メリット

・直感的操作が可能に

ホーム画面やアプリの操作が直感的にできます。マップのピンチアウト、ピンチインも可能

・文字入力が速い

文字入力の速さはタッチパッドやマウスよりも速いと思います


  デメリット

・見た目が悪くなる

ベゼルの太さが目立ちます

・結局ディスプレイが遠い

MAZDA3はセンターディスプレイが遠いので、結局身を乗り出したり、手を伸ばしたりしないといけません。

文字入力はタッチパネルが速いでしょうが、その他の操作は手元のタッチパッドの方が便利です。



  今後の展開

タッチパネルの接続をUSBではなくBluetooth化できるのであればしてみたいですね。

USB2BTPLUSのような製品でそのまま可能かどうか気になります。

もしそれでダメならタッチコントローラーからESP32のようなマイコンでI2C信号を取ってBluetooth 化できないかなとも思います。


また、夏季の高温耐性がどの程度なのかも未確認です。灼熱のダッシュボード近くへの設置ですので、パネルの歪みや故障につながる可能性はあります。

夏季はサンシェードを欠かさない方がいいかもしれません。


最後に、走行中にAI BOXを操作したりディスプレイを注視することは大変危険です。

停車中または助手席の同乗者のための機器と考えてください。

この記事をもとに何かしら不都合が発生したとしても責任は一切とりません。


#MAZDA3 #マツダ3 #マツダコネクト #マツコネ #タッチパネル #マツダ

 はじめに

MAZDA3(BP系)は2019年に登場し、その後年次改良を重ねながら2023年にスイッチ類の配置や配線に大きな改良がなされています。

当初8.8インチしかなかったマツダコネクト(マツコネ)のセンターディスプレイもこの2023年以降10.25インチもグレードやオプションによって選べるようになりました。


私のMAZDA3(2019年式)のセンターディスプレイは8.8インチ、ドライバー・モニタリングカメラ(以下乗員監視カメラ)あり仕様です。

運良く中古の10.25インチディスプレイが手に入ったので、今回これに交換してみました。


10.25インチに交換後


乗員監視カメラなし仕様の場合、10.25インチ化はポン付けするだけで容易です。

ネット上にも交換している人たちを確認できます。


参考



兄弟車のCX-30でも



一方で、乗員監視カメラありの場合は10.25インチ化するにあたり仕様が諸々変更になっている関係上難易度が跳ね上がります。

誰もやっている人がいないっぽい?ので交換方法等、詳細お伝えします。

※改造は全て自己責任でお願いします。




 前提

 型番

まず右ハンドルのMAZDA3のセンターディスプレイの各種型番を載せておきます。

・8.8インチ 乗員監視カメラなし: B0N6-611J0

・8.8インチ 乗員監視カメラあり: B0N7-611J0

・10.25インチ 乗員監視カメラなし: BHRH-611J0

・10.25インチ 乗員監視カメラあり: BHRJ-611J0

ヤフオク等で入手する際には仕様違いに注意してください。

もともと乗員監視システムがない仕様であればBHRHでもBHRJでもどちらでも交換可能(もちろん乗員監視カメラは稼働しません)ですが、もともと乗員監視システムがある仕様の場合、カメラ、LEDに適切な配線をしないと車側にエラーが出ますので要注意です。


エラーの出かた



CX-30やCX-5の10.25インチディスプレイもMAZDA3に利用可能なようですが、車体に取り付けるためのステーが別形状のため、ステーは3Dプリンター等で作製する必要があります。


ちなみに左ハンドル仕様の型番は知ってる範囲で、

・8.8インチ 乗員監視カメラなし: BDGF-611J0(-Aや-B、-D等が末尾に付くようですが、違いは分かりません)

・8.8インチ 乗員監視カメラあり: BDGG-611J0(-C等が末尾に付くようですが詳細不明)

・10.25インチ 乗員監視カメラなし: BHPD-611J0

・10.25インチ 乗員監視カメラあり: BHPE-611J0

です。


参考



 8.8インチと10.25インチの違い

8.8インチと10.25インチディスプレイの違いはディスプレイサイズだけではありません。

まず画面自体が8.8インチはノングレアで映り込みが少なかったですが、10.25はタッチパネル化を想定してかグレア液晶になり、光沢のある画面になりました。


またコネクタ等の形状も変わっています。

そもそもMAZDA3の乗員監視カメラ付きセンターディスプレイには4つのコネクタが付いています。


B0N7-611J0(8.8インチ)のコネクタ。

左からディスプレイ用(8極)、ディスプレイ映像信号用?(同軸)、乗員監視カメラの赤外線LED用(4極)、乗員監視カメラ映像信号用(同軸)です。


BHRJ-611J0(10.25インチ)のコネクタ。

左からディスプレイ用(8極、8.8インチと共通)、乗員監視カメラLED用(4極中3極のみ使用)、乗員監視カメラ映像信号用(同軸)、ディスプレイ映像信号用?(同軸、8.8インチと共通)です。


ディスプレイ用の2つのコネクタは共通ですが、乗員監視カメラはコネクタの形状が異なり、そのままでは車に挿せません。


この違いは、乗員監視システムの仕様変更のため、間違っても挿されないようにコネクタを変更したということが分解してみてわかりました。


詳しい分解方法は後ほど記載しますが、ケースを開けて内部を見てみましょう。


まずは8.8インチから

ケース(蓋)を開けてすぐ。本体側。


蓋の内側

8.8インチは乗員監視カメラと赤外線LEDが蓋側に付いています。


蓋に付いている赤外線LED用のユニット


赤外線LEDユニット内部



続いて10.25インチ。

蓋を開けてすぐ。本体側。


蓋側。10.25インチは乗員監視カメラと赤外線LEDが本体側に付いています。また10.25インチには赤外線LED用の四角いユニットが見当たりません。


8.8インチ、10.25インチともに、乗員監視カメラと赤外線LEDは本体のディスプレイとは完全に独立しており、組み込まれてはいません。


ドライバー・モニタリング・カメラ。左が8.8インチ(加工後のため一部ステー切除後)、右が10.25インチ用。


ドライバー・モニタリング・カメラ裏側。左が8.8インチ(加工前)、右が10.25インチ。


ドライバー・モニタリング・カメラLED。左が10.25インチ(3灯)、右が8.8インチ(2灯)。


やはりコネクタが変更になっているカメラと赤外線LEDは大きく仕様が変わっており、単に変換コネクタを自作したとしても動作しないものと思われます。

赤外線LEDのコネクタは4極あったものが3極になっています。

8.8インチの4極はLED_PWR(電源)、LED_GND、LED_FLASH(制御)、LED_VDET(電圧監視)の4極でLED用ユニットもセンターディスプレイに内蔵されています。

10.25インチは3極かつLEDユニットも見当たらないので、削減されたかもしくは「ドライバー・モニタリング・カメラ・ユニット」(アクセルペダルの右側トリム内にある)に統合されたのかもしれません。

2023年以降型の配線図を見てみたいところです(誰か持ってませんか?)。

8.8インチでいたるところにあった三菱電機のマークがなくなっているので、他のメーカー化?コストカット?はされているかもしれません。



ちなみに今回関係ないですが、ディスプレイの基板も全然違います。上が8.8インチ、下が10.25インチです。

こちらは共通して動くのでありがたい限りです。

10.25インチは2025年末の改良前からタッチパネルがすでに搭載されているというような話もありますが、どうなんでしょうか?オーストラリア(右ハンドル車)でタッチパネルを使っている動画があったと思いますがディスプレイの型番が違うのでしょうか?

基板を見てもタッチコントローラーがどれか分かりません。FFC?FPC?の幅は倍くらいになっており、タッチ用の信号線として想定されているのかも?2025年末〜モデルを見れれば分かるのでしょうが…いずれ調べます。


 方針

以上より、単に変換コネクタを自作しても乗員監視カメラと赤外線LEDが正常に動作する可能性は限りなく低いことが分かりました。

当初は信号を偽装したりして何とかならないかと思いましたが、分解してみると思ったより複雑かつカメラとLEDは簡単に取り外しできたので、8.8インチのカメラとLEDを10.25インチ内に既設のものと無理やり置換する方針で進めることにしました。


 やり方

 いるもの

乗員監視カメラ仕様で10.25インチ化するにあたって必要なものは下記の通りです。

●BHRJ-611J0 10.25インチ センターディスプレイ: 主役。ヤフオクに張り付いていてもなかなか出品者されないレア物です。今後年数経てば出品が増えるかもしれません。

●B0N7-611J0 8.8インチ センターディスプレイ乗員監視カメラ付き: 乗員監視カメラと赤外線LEDを取り出す部品取り用です。中古品が手に入るので、自車のものはバラさずに中古品をバラした方がよいでしょう。

●分解用工具: ドライバーとともに分解用のヘラセットがあると楽です。

こんな金属の薄いヘラが活躍しました。


●ハンダ付け工具: 一部ハンダ付けが必要ですが、ワイヤーを延長するためだけなので難易度は低いです。

●接着剤または両面テープ

●やすり、金鋸等


 分解

●殻割り

まずは練習がてら部品取り用の8.8インチから分解(殻割り)します。


ディスプレイ下側の赤丸の部分にヘラを入れてこじると蓋が少し浮きます。それを左右ともにやった後に少しずつディスプレイの全周をこじっていけば割と簡単に蓋を開けることが可能です。

少し傷を付けてしまいました。部品取り用なので気にしません。


続いて10.25インチの殻割です。

こちらは養生テープを外周ぐるっと張った方がいいと思います。

8.8インチと構造が違い結構苦戦しました。まず下側からヘラを差し込みますが、8.8インチのようなガイド(穴)もなく、無理やりねじ込む感じになりました。下辺をやったらそのまま右辺、上辺、最後に角度の急な左辺をこじって開けていく形で開けました。

金属製のヘラが必要です。


●乗員監視カメラ、赤外線LEDユニットの取り外し

まず8.8インチから移し替えるカメラとLEDを取り外します。

蓋の内側にカメラと赤外線LEDユニットが付いています。ねじ止めされているだけなので簡単に取り外しできます。


ノイズ対策なのかガチガチにシールドされています。


LEDは2灯



LED基板裏側


乗員監視カメラ


裏側


次に10.25インチから不要になるカメラ、LEDを取り外します。

蓋を開けた本体側。こちらもねじ止めされているだけです。


赤外線LED。


外す


ケースを開けてみる。10.25インチは3灯??1番上と2,3番目でLEDが異なっています。


カメラ


蓋開けて


こちらの方がレンズが大きいです。


 加工

10.25インチから乗員監視カメラ、赤外線LEDを取り外したスペースに8.8インチのものを入れる訳ですが、もちろんそのままでは入りません。

もろもろ加工します。


●乗員監視カメラ

まずカメラは固定用のステーが邪魔して入らないのでステーを金鋸で切り落とします。金属粉が入り込まないように他の部分は養生テープでぐるぐる巻きにしてください。

赤線に沿って2か所切り落とします。


ステーがなくなってすっきり(左側)



8.8インチの乗員監視カメラを10.25インチ本体に取り付け。

お好みの接着剤または両面テープで貼り付けてください。

今回はセメダインスーパーX GOLDを使いました。


●LEDユニット

10.25インチ用のLEDユニットを取り外すと

この赤丸部分にぽっかり穴が開きますので、8.8インチ用の遮光板?(黒い板)を接着剤で貼り付けます。

遮光板は適当にハサミで切ってケース形状に合うようにします。



続いてLEDのリフレクターを加工します。LEDはドライバーを照らすようにディスプレイと平行ではなく、角度を付けられています。

無理やり取り付ける時にはもともとの角度のついたケースが邪魔になるので、ケースは外して付けます。そのため、リフレクターで角度を取れるようにします。


適当にやすりで削ってみました。角度を再現できているかどうか…。



赤外線LEDを接着剤でとめました。一応シールドがアースの役目を果たしている?可能性を考慮して不要かもしれませんが本体と繋がるようにワイヤーを追加しました。



乗員監視カメラの配線をしましたが、8.8インチ用の線だと短く、蓋が閉まりませんでした。


このため、コネクタの位置を反対側にずらして、蓋(ケース)にも穴を広げて開けました。



赤外線LEDユニットはディスプレイに収まらないので、別途設置する必要があります。

このため、LEDユニットへの配線を延長しています。また、LED基板へのステーは不要なので金鋸で切断しています。


乗員監視カメラは元のレンズとサイズが微妙に違うので、若干の隙間が生じていますが、仕方ないです。


 取り付け、使用

 バッテリー取り外し

既設の8.8インチディスプレイを取り外す前に、まずはバッテリーのマイナス端子を外します。

ボンネットを開けてバッテリーのマイナスのボルトを外します。ボルトは10mmです。


 8.8インチディスプレイ取り外し

まずセンタースピーカーのパネルを外します。


側面に内張り剥がしを差し込んでこじっていきます(養生した方がいいかも)。




パネルを外すと10mmボルトが2つありますのでこれらを外します。


上に引っ張って8.8インチディスプレイを取り外します。

コネクタが4つあるので、全て外します。


 LEDユニットの取り付け

10.25インチ化するにあたって、LEDユニットがディスプレイ内に収まらなかったため、別途取り付けます。


穴の中を覗くと、CMU(コネクティビティ・マスタ・ユニット)がありますので、この上に置くことにしました。LEDユニットのビビり音防止にクッションテープを巻きつつ下部に両面テープを用いてCMUに貼り付けます。


 10.25インチディスプレイの装着

他のコネクタも装着。


差し込んでボルトで固定。

バッテリーのマイナス端子を元に戻して起動確認です。


 起動確認

エンジンスタート!

起動しました!




CarPlayもテレビも問題なし。


エラー表示も出てません!




ちょっと隠れてしまってますが赤外線LEDも点灯しています!


乗員監視システムについては、交換後まだ注意を受けたことはないので、動いているか不明です。


 解像度(一部追記)

一方気になる点も…

純正マツコネの表示、地図等は8.8インチの解像度のまま10.25インチに引き伸ばされるので、若干文字がボヤけて見えます。

CarPlayの時には10.25インチディスプレイの解像度で表示されるようで、こちらは違和感を感じません。

CarPlay時も8.8インチと同じ解像度のようです。見た目はスッキリしていて違和感はありません。


8.8インチの解像度をXで、ろあの〜く改。(@Roanoke_DEMIO)さんが教えてくれました。

 1280×480とのこと。


10.25インチ化したCarPlayもスクリーンショットを撮って確認すると



1280×480で変わりありませんでした。


たまたまネイティブ10.25インチのMAZDA3に乗る機会があったので、こちらも解像度を確認したところ、


こちらも1280×480でした。


と言うことで、初めから10.25インチが付いているMAZDA3も解像度は変わらないと言うことが分かりました。(純正地図下の黒帯が透過色になったり、見やすく改良はされています。)


 メリット、デメリット

交換してみて感じたメリット、デメリットは下記の通りです。

 メリット

・パッと見て画面が大きくて見やすい

・ベゼルが狭くなってデザイン性がよくなった

解像度が上がって地図の情報量が増えた(CarPlay時) → 解像度に変化はないようですが、画面が大きくなった分縮尺を小さくできるので、画面全体に表示できる情報は増えたと思います。

・後部座席からも見やすい

特に子どもを後ろに乗せており、AIBOXを使用している際にメリットがあると思います。


 デメリット

・10.25インチディスプレイが高価(新品定価16.8万円)

・中古品がなかなか出回らない

・加工が大変

・グレア液晶で光が反射する(走行中はバックライトが光るので気にならない)

・解像度は8.8インチのままなので画質の悪さを感じる場合がある(主に純正ナビの文字表示、慣れれば分からなくなるレベル)


あたりかなと思います。


 最後に

今回8.8インチセンターディスプレイを10.25インチに交換しました。

見た目のインパクトも大きく、やってよかったと思います。


ただ、ポン付けできれば楽なのでよいでしょうが、乗員監視システムの載せ替えまでするなるとかなり手間がかかります。

万人にオススメはできないなとやってみて思いました(もうやりたくない笑)。


乗員監視カメラ付きの10.25インチディスプレイを入手する機会があれば検討してみてください。


〜お願い〜

CarPlay時の解像度を調査したいです。8.8インチ時にスクリーンショットを撮り忘れました。

もし取れる方いたらお知らせください。

→ ろあの〜く改。さん、ありがとうございました。


#ドライバー・モニタリング・システム

#ドライバーモニタリングシステム

#10.25インチセンターディスプレイ

#マツダコネクト

#マツコネ2

#マツダ3

#10.25inch DISPLAY INFORMATION


  Jesimaik版 T-BOX UHD

AI BOX、JesimaikのCarplay ai box、CPC200-Tbox UHD (Android13)についてまとめます。

こちらは数あるAI BOXの中でもUSB Type-Aポートが付いており、有線のマウス、キーボード、USBメモリ等を接続できる非常に珍しい機種です。

タッチパネル非対応のMAZDA3を始めとするマツダ車では入力機器が別途必要になります。普段はBluetoothでエアマウスを接続するとしても、USB Aポートがあるこちらの機種は初期設定等で非常に心強いです。


USB Type-AポートのあるAI BOXとしては、この機種とほぼ同じスペックのCarlinkit T-BOX UHD SDM660版(SM6225版はUSB Aポートなし)、古めのOttocast Picasou 2 Pro (P2 pro、Android10)、Ottocast play2Video Pro(Android12)あたりがあるようです。

Androidのバージョンおよび下記の対応バンドも踏まえて、USB Aポート付き機種の中で使用するのであればJesimaik版をおすすめします(案件ではありません)。


こちらにはSIMカードを直接挿入できます。

公式ページ


対応バンド(Band、周波数帯)を探しましたが、ネット上では見つけられなかったので、カスタマーサポートに問い合わせました。

回答いただいた対応バンドは公表してもよいとのことでしたので、ここに記録します。


  対応バンド

FDD-LTE(4G):B1/B3/B8/B18/B19/B26/B28

TDD-LTE(4G):B41

WCDMA(3G):B1/B6/B8/B19


  国内4社、楽天モバイルも可

AI BOXをどのように運用するかは人次第ですが、ネットワーク接続の手間を減らすにはSIMを入れるのが1番でしょうか?

日本国内の各社のバンドとの比較表を作成しました。


◎(青色)がついているバンドは各社のメインバンドであり、ここには対応していて欲しいバンドということになります。

日本向けに販売されているだけはあり、4社のメインバンドは網羅されているのが分かります。

同型のCarlinkit T-BOX UHD SDM660 EAU版では微妙に対応周波数帯が外れていて、SIMカードを差しての運用には不安があります。


4社のどこにするかは個人の状況次第ですが、私は楽天モバイルSIMで運用しようと思っています。

楽天グループの株主優待が来年も継続するのであれば、30GB/月が無料で利用可能ですので、長時間の動画視聴にも十分で、ランニングコストも不要と魅力的です。


AI BOXを実際使ってみての使用感、楽天モバイルSIMでの使用感等は今後環境を整えてブログ化していこうと思います。


  カップホルダー周り暗い問題

夜間のMAZDA3の車内、カップホルダー(ドリンクホルダー)、小物入れ周りは非常に暗く、物があっても視認することが難しいです。


暗黒のドリンクホルダー&小物入れ


今回、社外品のドリンクホルダーイルミネーションキットおよび小物入れ用の自作LEDライトバーを装着しましたので記録します。





  ドリンクホルダーイルミネーションキット

ドリンクホルダーイルミネーションキットはバイクや車のLED等を開発、販売しているNexterというショップが出しているキットを購入して取り付けました。


こちらのキットはCX-30、MAZDA3対応で、ドリンクホルダー内に入れてイルミネーション電源を配線することで取り付けできます。


キットには簡単な説明書も付属しますが、基本はYouTubeの取り付け方法動画を見て取り付けてという感じです。

シフトパネルを剥がしてイルミネーション電源をエレクトロタップで分岐するとともに車体アースを取るように指定されています。


今回は純正配線を傷つけたくなかったため、カプラーオンでイルミ電源を取り出せるように分岐コネクタを作製しました。


コネクタを接続し、取り付け完了。


取り付け後。若干明るすぎる気もしますが、許容範囲です。


  LEDライトバーの自作

ドリンクホルダーイルミネーションを付けましたが、ドリンクホルダー奥にある小物入れは依然暗いままでした。

そこで小物入れにもLEDをつけることにしました。


単発のLEDをつけている方もいるようですが、ギラギラになりそうだったため、より柔らかい光を目指してライトバーを自作することにしました。


今回のライトバーはアクリルの棒の両端から砲弾型LEDの光を照射し、アクリル棒全体がボワっと柔らかく光ようにしたものです。


アクリル棒は5mm角の棒を購入しようとも思ったのですが、長尺で送料もかかりそうだったので、ダイソーで「アクリル棚(長方形、透明)」を購入し、プラスチックカッターで棒状に切り出して使いました。

アクリル棒の長さとしては150mmくらいがちょうどよく、ダイソーのアクリル棚は350×150×3mmの板材なので、150mmの切り出しは簡単です。


ライトバーは元々半透明なアクリルを使うのではなく、透明なアクリル棒の表面だけを半透明にした方がよく光るようなので、表面のみヤスリで削って半透明にします。



小物入れ上のパネルに穴を開けて


エーモンの砲弾型LED「LEDライト(白) 1911」を差し込み、熱収縮チューブまたは自己融着テープ等でLEDとアクリル棒を固定します。

このエーモンのLEDは抵抗も付いているので、そのまま12Vに取り付け可能です。

光を均一にするため、アクリル棒の両端それぞれにLEDを並列で付けました。


熱収縮チューブだと引っ張ると抜けたので、自己融着テープにしました。


パネル裏側から配線を伸ばして、ドリンクホルダーイルミネーションキット用のイルミネーション電源線に割り込みライトバーにもイルミ電源を供給します。



ドリンクホルダーイルミネーションキットは割と強めの照度でしたが、ライトバーは意図した通り柔らかい明るさになりました。


これで手探りで物を探さずにすみそうです。

  概要

MAZDA3にNEXTER ドリンクホルダーイルミネーションキットを取り付けるため、イルミネーション電源(イルミ電源)をカプラーオンにて取り出しました。




こちらを参考にしました。



  センターコンソール内から

イルミ電源の取り出しはセンターコンソール内から行いました。


この動画を参考にシフトノブを取り外し、シフトパネルを剥がし、3個のカプラーを外します。

ターゲットとなるカプラーは3個のうち、運転席側、後ろよりのカプラーです。




このカプラーの紫&白線がイルミネーション電源です。

車体アース(マイナス)線はその対角にある黒線でした。


  カプラーオンでの取り出し

純正配線を傷付けたくなかったので、エレクトロタップは使用せず、対応するカプラーを用意し、カプラーオンで取り出すことにしました。

カプラーは住友電装 025型NHシリーズ 12極です。

カプラーに割り込ませるのでオスメス両方が必要です。


楽天市場やAmazon等でカプラーハウジングと端子をセットで販売されています。


メーカーのカタログを見ると端子はオスメスそれぞれで0.22〜0.5sq用と0.75sq用の2種類の太さがあるようです。

https://prd.sws.co.jp/components/series/pdf/jp/nh.pdf


私が楽天市場で購入したものは細目だったので0.22〜0.5sq用と思われます(特に記載はありませんでした)。


12本それぞれ端子を圧着するとともに、イルミ電源配線とマイナス線の2本は分岐させ、イルミネーション用としておきます。




このNHシリーズのカプラー加工時の注意点としてはリテーナーの存在があります。

リテーナーは端子の挿入不足(半挿し)や抜けを防止するためのロック機構で、リテーナーが解除されている時にはカプラーを差し込むことができません。




端子の差し込み後はリテーナーを定規をテコのように使って押し込んでロックする必要があります。



押し込みに少し苦戦しました。


NEXTER ドリンクホルダーイルミネーションキット装着完了です。


Before


After

その3からの続きです。



インタープラン社のリレーIM315-RYRXは16チャンネル分もあり、大きいのは買う前から分かっていました。ただ動作検証や部品を見てみたかったこともあり購入したものでした。

ので、同時に1からリレーを自作する用のパーツも購入していました。

IM315-RYRXの取説には回路図が載っており、無償公開されているので、それをもとに1チャンネルのみのリモコンリレーを自作します。


※自己責任でお願いします。


 方法3: リモコンリレーも自作

方法2(リモコンのみ自作)と比べての特徴

・リレーをより小型に作れる

・リレー作製の手間が増える

・電子工作の知識がもう少し必要に


  材料・作製

今回、電子部品は全て秋月電子で揃えました。

基板はインタープラン社がIM315シリーズ向けに出しているユニバーサル基板「IM315-UNB」を使用します。

1.27mmピッチを2.54mmに変換可能です。

サイズは47×72mmでリレーIM315-RYRXよりも1/3くらいの面積になります。

秋月電子のCタイプ基板を意識しているのか、同じサイズ、穴位置だと思います。


その他の部品は公開されているIM315-RYRXの回路図をもとに部品を選定していきます。

IM315-RYRXは表面実装なので、作りやすいようにスルーホールタイプで同等品を選びます。

それぞれデータシートを見比べながら選びましたが、これで問題ないか確証は持てないので、参考にされる方は自己責任でお願いします。


要注意なのは、IM315TRXの出力できる電流は(各ピン??)最大6mAまでと他のマイコンと比べても少なく、リレーを直接駆動させることはできない点です。このため、トランジスタを挟み、リレーを作動させます。

トランジスタを挟んだとしても同じ回路に状態表示用のLEDも付けるとなると、やはりそれなりの電流が流れるので、トータルの電流はよく確認する必要があります。


このリレーは12V(14.4V)を5Vおよび3.3Vに降圧してそれぞれ使用します。

降圧時のノイズ除去用のコンデンサ等が多いこともあり、レシーバーのIM315TRX以外の回路としては電源回路が半分くらいの面積を占めています。

残りがリレーモジュール、スイッチ、ステータス用LEDで構成されています。


全景


⚪︎赤枠 電源回路

右下赤線から12Vが入り、左上に向かって順に

・高耐圧高速整流用ダイオード UF2010 1000V2A

・TVSダイオード(ESD保護ダイオード) PEC3824C2A-AU

・電源用電解コンデンサー 100μF35V105℃ ルビコンZLH

・三端子DC/DCレギュレーター 5V BP5293-50

・電解コンデンサー 33μF25V105℃ ルビコンMH7

・積層セラミックコンデンサー 0.1μF50V X7R 2.54mm

・低損失三端子レギュレーター 3.3V1A BA033CC0T

・積層セラミックコンデンサー 0.1μF50V X7R 2.54mm (2個目)

・電解コンデンサー 33μF25V105℃ ルビコンMH7 (2個目)

となっています。

レギュレーターBP5293-50で5VにBA033CC0Tで3.3Vに降圧しています。

BP5293-50はコンデンサが内蔵されているので、一部省きましたが、033CC0Tには回路図同様に入出力それぞれをコンデンサで挟んで平滑化、発振防止をしました。



⚪︎黄色枠内がリレーモジュールです。

リレーは秋月電子の

・ドライバー内蔵リレーモジュール基板 AE-G5V-DRV

・5V小型リレー 接点容量1A Y14H-1C-5DC

・細ピンヘッダ 1×3

を使用しました。

セットになったキット品もあります(2024年9月上旬時点で在庫僅少)。

やっかいなリレー・トランジスタの回路がモジュールとして一体化、完成しているので、コンパクトで非常に便利でした。


⚪︎次に写真緑色の枠内はステータス表示用のLEDです。

右から5Vの電源が入っていることを示す用(黄)、リモコン電波の受信信号用(リレー作動用トランジスタへ繋がる。青)、IM315TRXのSTATUSピンの表示用(赤)となっています。

抵抗は全て1kΩです。

リレーのトランジスタに繋がる信号用にはVFが比較的高い(VF2.68)青色を選択し、電流を少しでも少なく(0.62mA)するようにしました。



⚪︎ピンク枠内はスイッチです。

左の

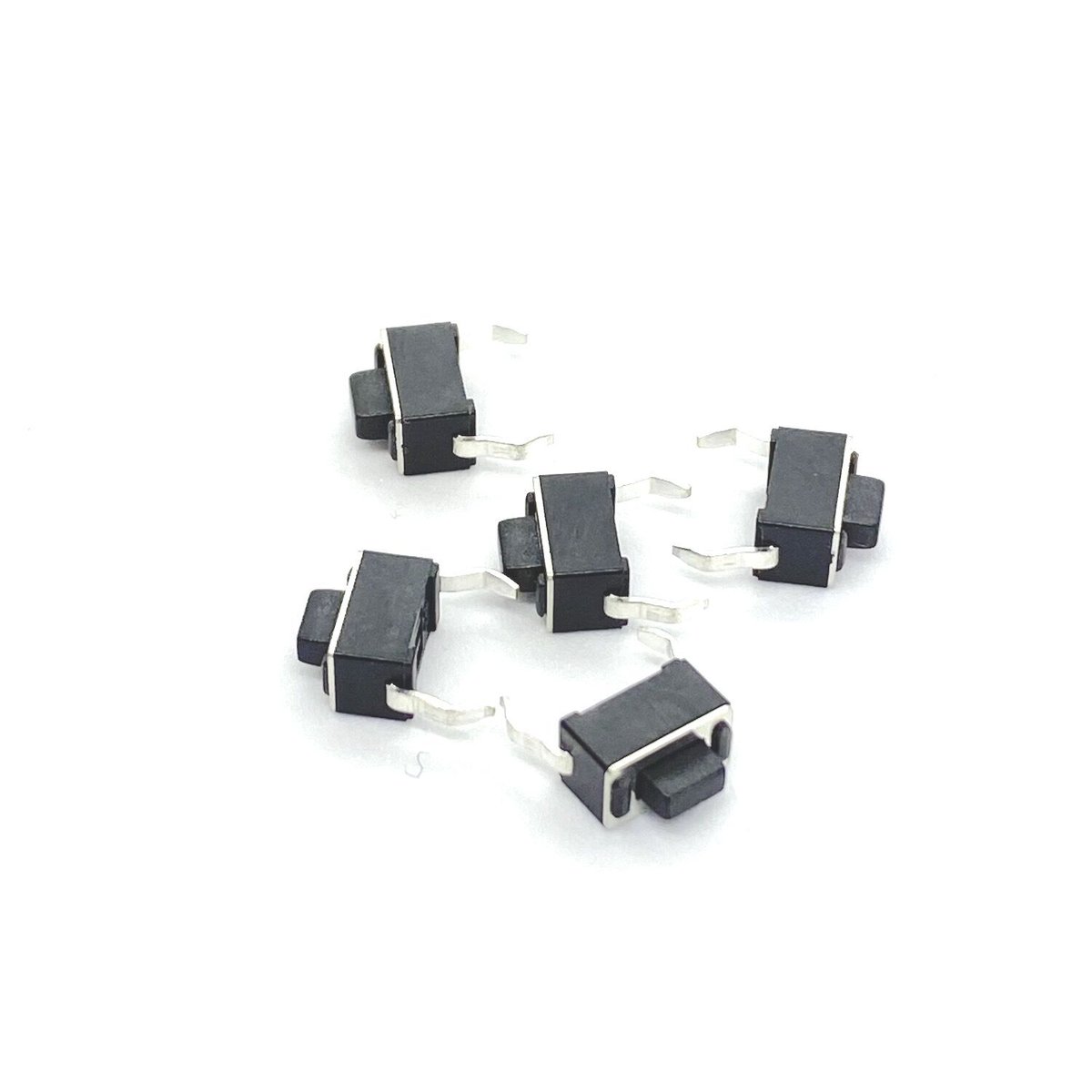

・タクトスイッチ はペアリング用の「REG」スイッチ

・DIPスイッチ 4P はモード選択用

です。

DIPスイッチの付ける向きを間違えたため、印字されている数字とは逆で4が本来の1、3が2、2が3、1が4となっています。

その3で書いたモード選択をします。接点16出力モードプッシュ動作」にするために本来の1,3,4はOFF、本来の2はONにします。


⚪︎ピンヘッダ

ユニバーサル基板にIM315TRXに付属しているピンヘッダを取り付けます。

コテ先が標準の太さの物しかないので、1.27mmピッチのはんだ付けが、リレー作製作業の中で1番難しかったかもしれません。何度か失敗して吸い取りしました。

細いコテ先があったらよかったです。


⚪︎配線

このリレーからは4つの線を出しています。

リレー自体を動かすための電源入力(赤)、マイナス線・GND(黒)とリレーのNO(ノーマリーオープン、スイッチを押した時だけCOMと通電する。赤線に黄色熱収縮チューブ)、COM(コモン、スイッチが押されるとNOと通電する。黒線に青の熱収縮チューブ)としています。


表面、まだIM315TRXは付けていません。IM315-RYRXとのサイズ比較も。


裏面。配線・はんだ付けが汚いのはご容赦ください。


  ケースに収納

完成したらケースに収納します。

ケースはダイソーの「糸つきようじ 60本入り」


の箱を使用しました。


外寸: 61.5×88.5×33.8mm

内寸: 59.0×86.1×31.8mm

くらいです。


秋月のタイプC基板にほどよいサイズで、3.3Vレギュレーターの背が高かったのですが、高さもちょうどよかったです。





配線用の穴と基板固定ネジ用の穴を開けて、M3ネジ+スペーサーで固定しました。

発熱量および放熱性能がどれくらいかはちょっとやってみないと分かりません。


  動作テスト

まずは机上にて12Vで電源を入れてみます。


緊張の電源ON…

写真


動画


黄色LEDが点灯し、5Vまで正常に来ていることが分かります。

STATUS用の赤色LEDも点滅し、IM315TRXへの電源供給も問題なさそうです。


続いてリレー動作テスト


リモコンのスイッチを押すとリレーのカチカチ音が聞こえ、青色LEDが点灯、無事動作したようです。


  取り付け・実車テスト

実際の車に取り付けてみます。

MAZDA3のACC電源からの12V(実際は14.4Vくらい?)でも問題なく電源確認用の黄色LEDが点灯、レシーバーの待機中を示す赤色LEDも点滅します。


リモコンを押してテストしてみます。

無事動作確認完了!


あとはリレーを押し込みます。

コインボックスの奥に入れ込むには、これくらいのサイズが上限ですね。


開口部左側に両面テープ+ベルクロで取り外しもできるように固定しました。



スイッチは右手親指で押せるこの位置に。


ステー部分のみを両面テープで固定。




リモコン本体はステアリング中央下の裏側にベルクロで固定、配線を巻き込まないように固定しました。

赤線と白いコネクタが横から見ると目立つので、色塗るかどうか検討したいと思います。


  まとめ

MAZDA3の360°ビューモニターのスイッチをステアリング上に増設しました。

スイッチのワイヤレス化にあたっては電波法を遵守した技適対応モジュールを使用し、小型化のためにリモコンリレーも自作しています。

便利になりました。



#360度ビューモニター #360°ビューモニター #ビュー・モニター #ビュースイッチ #移設 #増設



 方法2: リモコンを自作

特徴

・技適認証

・リモコンスイッチの加工が可能

・プログラミングは不要

・比較的高価(トータル15,000円くらい)

・要はんだ付け

・リレーがデカい


技適対応品の315MHz無線モジュールを使用し、リモコンを製作、製作したリモコンと対応する(ワイヤレス)リモコンリレーをペアリングします。


その2からの続きです。



  材料

⚪︎無線モジュール(リモコン用)

今回はインタープラン社の315MHz無線モジュールIM315TXを使用しました。


IM315TXは生産終了品のため、入手できない場合は幅が10mm大きくなりますが後継機のIM315TRX

でも同じように使用できると思います。


2024年8月時点ではせんごくネット通販にはまだTXの在庫がありました。


これらの無線モジュールは無線用の基板そのものに対して技適(工事設計認証)を取得しているため、基板を分解・改造しなければ技適が無効化することはありません。

スイッチは後付けなので、好みの形状のスイッチを接続することが可能です。


ESP32やRaspberry pi pico W等でもできると思いますが、プログラミング不要で低消費電力(5年間電池がもつ?)なIM315TXを選びました。


⚪︎リモコン用電池ボックス

無線モジュールIM315TXにはスイッチや電池ボックスも付いていないので、後付けする必要があります。

IM315TXは3V前後で動作するので、電源としてコイン電池CR2032を使用することとします。

Amazonで適当な電池ボックスを購入しました。

蓋とオンオフスイッチが付いているこちらにしました。

https://amzn.asia/d/3vpor58


⚪︎リモコン用コイン電池(CR2032)

IM315TXはCR2032であれば、1分ごとに動作させて約5年間もつそうです。素晴らしく低消費電力です。


⚪︎リモコン用ピッチ変換基板


IM315TX(IM315TRXも)の接続端子は1.27mm幅のいわゆるハーフピッチです。

1.27mmピッチのピンヘッダは付属していますが、それだけではスイッチや電池の配線をはんだ付けするのが難しいので、基板も用意しました。

1.27mmピッチのユニバーサル基板でもいいですが、細かくて大変なので2.54mmの普通のピッチに変換してくれるこちらにしました。

IM315TXは8ピン×2列なので、この10×1列の基板を2つ使用します。

IM315TRXの場合、13ピン×2列で10×1では足りませんが、端の方のピン(1〜6番)を使わなければ10×1列を2枚で問題ないと思います。


⚪︎LED&抵抗(リモコンSTATUS確認用)

IM315TX(IM315TRX)にはSTATUS表示用の端子があり、ここにLEDを接続すれば、電波を出している時にLEDが光って目でわかるようになります。

LEDは普通の5mm砲弾型赤色LEDにしました。

抵抗は1kΩと指定されているので、悩まなくていいです。


⚪︎レシーバー(IM315RXまたはIM315TRX)

リモコンからの電波を受信するためのレシーバーも必要です。

インタープラン社の315MHz用レシーバーであるIM315RXまたは受信・送信兼用機のIM315TRXのどちらかを使用します。



こちらもIM315RXは生産終了しているので、なければTRXにしましょう。


⚪︎リモコンリレー(IM315-RYRX)

同じくインタープラン社製、レシーバーと合体してリモコンリレーになります。



16チャンネル分あるのでデカいです…(そんないらない…)。



主要部品は以上で、その他の必要な品は下記の通りです。


⚪︎リモコン用スイッチ

スイッチは右親指で押したかったので、下記の形状のものを電子部品屋で購入しました。ノーブランド品です。

参考にした方も使用していたエルパの押しボタンスイッチHK-PSS02Hが近いと思います。

スイッチはモーメンタリ(押している間だけON、オルタネイトではない)のものを選びます。


⚪︎スイッチ土台用ステー

スイッチをステアリングに固定するための土台です。

ステアリングは本革なのでできれば接着剤や両面テープを付けたくなかったので、ステアリング奥の樹脂部分からステーを伸ばして、ステーにスイッチを付けることとしました。

ステーは和気産業のカラー隅金(平横) 黒 36×36mmにしました。



厚みは1mmでギリギリ素手で曲げられます。


⚪︎パテ

スイッチをステーに固定するためにパテを使用します。

ロックタイトの多用途補修パテ プチ


を使用しましたが、用を足せばなんでもよいと思います。


⚪︎スイッチの外装用熱収縮チューブ

パテで固めたスイッチの外装用に熱収縮チューブを使用して形に沿わせて巻きました。

レザーや合皮でカバーを作るのがよいでしょうが、そこまでできませんでした。

直径15mm、収縮率3:1の高収縮 熱収縮チューブ

https://amzn.asia/d/5FnDIPS


を使用しました。


⚪︎リモコン用ケース(AK-N-12)

リモコン基板を格納するケースです。

サイズがちょうどよく、透明でLEDもよく見えるので、こちらにしました。

両端に穴が空いていて、雰囲気的にもおそらくUSBの電流電圧計に使われているケースそのままだと思います。



リレーの動作用にアクセサリー電源(ACC電源)が必要なので、

⚪︎ACC電源取り出し用カプラー

住友電装 060型 TS 非防水 4極 メスカプラー・端子セット


純正ETC用電源カプラーからACC電源を取り出します。

位置的にクラスタースイッチに近いので、純正ETCカプラーから取るのが便利です。


このほか

各種接続に

・はんだ付け用品

・ケーブル

・ギボシ

・電工ペンチ

等を

クラスタースイッチの加工には

・リューター

パテの整形に

・耐水紙やすり

があった方がよいです。



  作製

⚪︎クラスタースイッチの加工

こちらについてはその2で記載済みですので、省略します。


⚪︎リモコン作製

IM315TXには接点モードとデータモードの2種類のモードがあります。

接点モードはスイッチが押された離れたを伝えるだけのモード、データモードはマイコンやセンサーを接続して、より複雑なデータを送信するモードです。

今回はスイッチのオンオフを送るだけなので、接点モードでの利用となります。


まずはIM315TXの取扱説明書(ハードウェア編)を読み込みます。ソフトウェア編はデータモード用なので、読む必要はないです。


よく読んだら基板を用意します。

ピンヘッダが2列なので、写真右のように向かい合うようにして2列にします。

買ったそのままだと2枚が干渉して1.27mmピッチ以上になってしまうので、やすりで軽く削って向かい合えるようにします。


ピンヘッダにはんだ付け。ちょっとズレましたが、機能には問題なし


IM315TXへの接続は取説のこの図を元に行いました。

スイッチは1つだけでいいので、スイッチの片方の線を1番端子、もう片方の線を14番と共通のGND(コイン電池のマイナス)に、コイン電池ボックスのプラスを13番のVCC、マイナスは14番のGND、ステータス状態表示用に11番のSTATUSから抵抗を通してLEDに、マイナスは14番GNDに接続します。

以下それぞれのパーツを作ります。


⚪︎ステータス用LED

ステータス用LEDは1kΩの抵抗を付けて



熱収縮チューブで絶縁します。ちょっとはんだが尖ってしまいましたが、貫通はしてないので、まあそのままに。


⚪︎スイッチ

まずステーです。ギリギリ手でも曲げられる厚さだったので、ステアリングに沿うように軽く曲げました。

その上にパテを載せてスイッチを固定します。




紙やすりで整形したら、配線してから


高収縮の熱収縮チューブで巻きます。


巻いた後でゴム足をスイッチの押す部分に貼って操作感をよくしました。


⚪︎電池ボックス

も端子に接続。


⚪︎ケースに入れる時に基板が若干干渉するので、ケースと基板をほんの少し削って、ケースに入れ込みます。






スイッチを押して動作テスト。押している間、LEDは点灯ではなく点滅しました。

ステアリングにつけるため、できるだけ小さくしたかったですが、まあなんとかコンパクトにできました。

電池ボックスとの線が長いのでこの後短くしています。


⚪︎リモコンリレー

まずはIM315-RYRXとIM315TRX(レシーバー)の説明書をよく読みます。

その後IM315-RYRXとIM315TRXを接続し、付属のナットで固定します。

次にリレー基板上のMODE設定スイッチを「接点16出力モードプッシュ動作」に合わせます。

1:OFF、2:ON、3, 4:OFFとなります。


続いて電源として+と-に8〜24Vの直流電源を接続します。車に付ける場合はヒューズを噛ませたACC電源と車体アースにそれぞれ接続します。


電源が供給できたらリレーの動作テストを行います。

まずリモコンとのペアリングです。

電源を切った状態で「REG」スイッチを押したまま電源を入れるとペアリングモードになります。

この時にリモコンのスイッチを押すとレシーバー側が学習して、ペアリングが完了します。

一度電源を切ってREGを押さずに再度電源投入、これでリレーとして動作するようになります。


リレーテスト。スイッチを押すとリレーのカチカチ音が聞こえると共にリレー基板上のLEDも連動して光ります。


最後にリレーの端子に配線します。

クラスタースイッチから伸ばした線と車体アース線を1チャンネルのリレー端子に接続します。

このリレーの端子台はAWG16〜26(1.25〜0.12sq)に対応するそうです。


⚪︎設置

リレーがデカいのでどこに設置するか悩みます。


その4へ続く



#360度ビューモニター #360°ビューモニター #ビュー・モニター #ビュースイッチ #移設 #増設

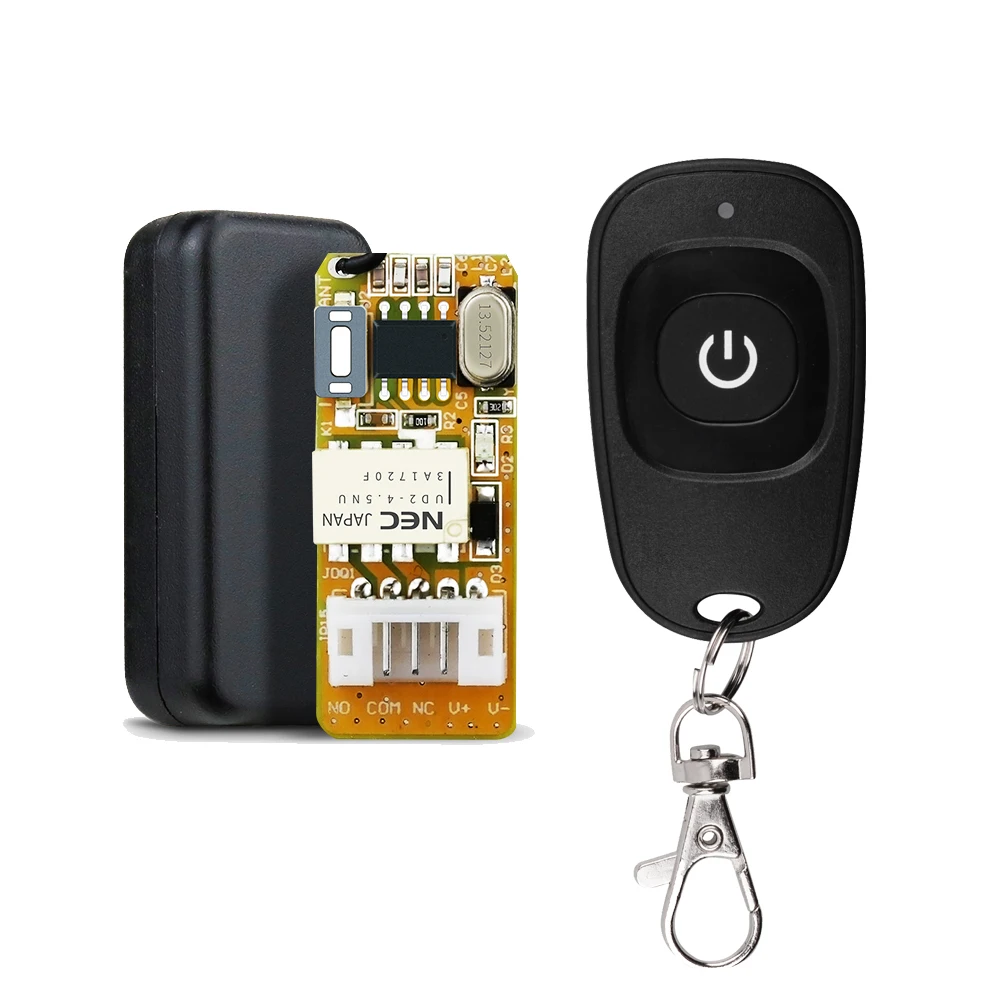

⚪︎ワイヤレスリモコンリレー

最も重要な部材の一つであるリモコンリレーです。

リレーはAmazonやAliExpress等で複数種類が販売されていますが、リレーの設定がモーメンタリー(押している間だけ)の物、または設定変更可能な物を選びます。


AliExpressの

であれば、リレー基板に載っているスイッチを押すことでモードを切り替えできます。

またボタンを押すことで新たにリモコンを追加、ペアリングすることも可能です。

ケースも付属します。


Amazonでは下記のような物が売られています。


こちらは基板上にスイッチはないですが、はんだ付けで抵抗の位置を載せ替えることでモード変更できるようです。

ケースは付属しません。


購入する前に確認をして瞬時モードや瞬間モード、モーメンタリ等の表記であれば変更不要と思います。


リレー自体は受信機能のみなので、AliExpressのものでもAmazonでも技適については関係なく、使用は問題ないです。

リレー(レシーバー)は主に315MHzと433MHzの2種の対応周波数があるようですが、日本国内では433MHzのリモコンは使用できませんので、315MHz対応のものを選ぶようにしてください。


付属してくるリモコンについて、こちらは電波を送信する機能があるので、日本国内で使用するためには技適に対応したものでなければなりません。

AliExpressから購入したものには技適シールは貼られていないため使用不可、Amazon販売のリモコン(AK-J207)には技適シールが貼られていたため、国内で使用しても問題ありませんでした(ロットによるかもしれません)。


Amazon入手リモコン(AK-J207)の表面


裏面。技適シール付き


リモコンには技適シールが必要なので、Amazonのリモコンをそのままで利用しましょう。

ちなみにAliExpressのスイッチ付きのリレーにもAmazonのリモコン(AK-J207)はペアリングできました。

スイッチ付きリレーの方がいいという方は、スイッチ付きリレーにAK-J207をペアリングしましょう。


左: Amazon、右:AliExpress入手


⚪︎リモコン(リレー付属)

Amazon付属のリモコン(AK-J207)はサイズ的にも大きく、ステアリングに直接取り付けるには不便な形状をしています。

リモコンを分解して、スイッチ部分の配線を取り出し、好みのスイッチに取り換えることができればいいのですが、技適シールの貼られた製品を分解、改造すると技適が無効になることから、日本国内で法に則ってリモコンを使用するためには分解・改造は御法度となります…。

ステアリングスイッチの下側の空いたところに両面テープ等でとめるしかないと思います。



このほか、ワイヤレスリレーは動作にアクセサリー電源(ACC電源)が必要なので、

⚪︎ACC電源取り出し用カプラー住友電装060型TS 非防水 4極メス


で、純正ETC用電源カプラーからACC電源を取り出します。

位置的にクラスタースイッチに近いので、ここから取るのが便利です。


このほか

各種接続に

・ケーブル

・ギボシ

・電工ペンチ

等を使用します。


  加工・設置

まずクラスタースイッチの加工について、

こちらを参考に

してクラスタースイッチを加工しました。

車体の内張りパネルを剥がしてクラスタースイッチを取り外し、分解。




この矢印部分に


0.2sqの線をはんだ付けしました。

線は隣の穴から奥に出し、写真奥に見えている白ケースに穴を開けて配線を出せるようにします。

また線を付けたことで手前側、黒いシリコンや黒ケース(スイッチ)も干渉するので、干渉する部分は切り取ったり、リューターで削ります。


クラスタースイッチのケースに納めて押し心地が問題なければ、OKです。


⚪︎リモコンリレー

リレーには5つの端子があります。

まずリレーその物の電源としてV+とV-、こちらはACC電源と車体アースにそれぞれ接続します。

次にNO(Normally Open)は通常(リモコンのスイッチを押していない時)回路がオープン(通電しない)ことを示しています。

対するNC(Nomally Close)は通常時に回路が閉じている(通電している)ことを示します。

今回はリモコンのスイッチを押した時だけ通電させたいので、NCではなく、NOを使用します。

クラスタースイッチから伸ばした配線とこのNOを繋ぎます。

最後にCOM(Common)はリモコンのスイッチが押された際にNOと接触する線で、今回はV-と共に車体アースに接続しておきます。


ケースに入ったリモコンリレー。クッションテープを後から貼ってます。


⚪︎リモコン



サイズが大きいため、付ける場所が見つかりません…。


とりあえず動作テスト…。

リモコンを押すと360°ビューモニターの画面が無事切り替わりました。


ただ、リモコンはどこに付けても位置がしっくり来なかったので、私は市販リレー&リモコンの方法はやめました。


その3へ続く…。



#360度ビューモニター #360°ビューモニター #ビュー・モニター #ビュースイッチ #移設 #増設

  概要

MAZDA3に付いている360°ビュー・モニターは狭い道や駐車時に便利な機能ですが、スイッチの場所がとにかく不便です。


クラスタースイッチ内に並んで配置されておりブラインドタッチが難しく、さらにハンドル(ステアリング)に阻まれて目視も難しい位置です。

このスイッチから配線を取り出し、ステアリングに取り付けることを目的とします。

有線ではステアリングを回したときに線が絡むため、無線接続が必須となります(ステアリングをバラしてステアリングスイッチと同じように配線するなら別かもしれませんが…)。


無線を扱う上で避けて通れない技適問題についても、技適対応モジュールを使用することで対処できましたので、共有します。



最終的にはこのような形でステアリングに親指で押せるスイッチを追加しました。



※全て自己責任で行ってください。基板の加工が必要です。


原理、分解、クラスタースイッチの基板加工等は下記を参考に、技適対応については独自に試行しました。






  原理

MAZDA3(おそらくCX-30も)のクラスタースイッチに配置されている360°ビュー・モニターのスイッチはマイナスコントロールとのことで、スイッチから新たに配線を伸ばしその線をマイナス(車体アース)に接続すればスイッチとして機能します。


実際の分解方法等は後述しますが、

クラスタースイッチ内の


このスイッチから配線(赤、本当は黒の方が分かりやすくていいかも)を伸ばし、車体アースに接続すれば通電します。

そのままでは通電しっぱなしになるので、クラスタースイッチ〜車体アース間にスイッチを付けて、スイッチを押した時だけ通電するようにすれば、有線で360°ビュー・モニターのスイッチの増設・移設が可能になります。

ステアリング以外の場所にスイッチを増設・移設するのであれば有線のままの方が安定性、リモコンの電池不要、シンプルさ等々から適していると思います。


続いて無線化です。

ステアリングにスイッチを増設するには、クラスタースイッチ〜車体アース間のスイッチを無線化する必要があります。

方法としてはワイヤレスリレーとリモコンを用いて無線化が可能です。

クラスタースイッチ〜車体アース間にスイッチではなくリレーを噛ませて、リモコンのスイッチを押した時だけリレーが作動し通電させるという動きをさせます。

こうすることで有線でスイッチを押したのと同等の動作が可能になります。


  無線化の方法

この無線化の方法については、大きく2通りの方法があります。

1つ目は簡単・安価ではあるものの、リモコン(スイッチ)の加工はしてはならないという方法。

2つ目は手間がかかり、比較的高価になるもののリモコン(スイッチ)の加工が自由自在となる方法です。


それぞれ説明します。

1つ目はAmazon等で市販されているワイヤレスリモコンリレー&リモコン(技適対応)を使用する方法です。

2000円せずに購入できますし、車体側と配線するだけで利用できて楽、リモコンは技適対応なので、電波法にも触れません。

一方で、リモコンを分解改造すると技適の認証が外れるため、スイッチを外付けする等の加工は日本国内では御法度です。




2つ目はリモコンを自作し、それに対応するリモコンリレー(レシーバー)を購入する方法です。ワイヤレス用の基板(モジュール)自体が技適認証されたものを利用し、スイッチを後付けすることで技適の認証が外れないようにする方法です。

そこそこ手間がかかるので電子工作が好きな人なら楽しめると思います。





また2つ目の方法から派生して、リレー自体も自作するという3つ目の方法もあります。


長くなるのでそれぞれについて、次以降のブログに書きます。


その2


#360度ビューモニター #360°ビューモニター #ビュー・モニター #ビュースイッチ #移設 #増設
