FIRフィルターチャンネルデバイダの作成【2】(調達編)
マルチアンプシステム向け、FIRフィルター搭載チャンネルデバイダー(チャンデバ)自作に関連する記事の一覧はこちら!
前回は、こちら。
さて、こちらの記事でも記載した、Analog Devices ADAU1467、を利用して今回は作成していきたいと思います。
Analog Devices ADAU1467 スペック
- 294.912 MHz、32 ビット SigmaDSP コア
- 48 kHz でサンプルあたり 6144 個の SIMD 命令
- 4 個のシリアル入力ポートと 4 個のシリアル出力ポート
- サンプル・レート最大 192 kHz
- 8 個のステレオ ASRC
- 24,000 FIR filter taps per sample at the standard 48 kHz audio sampling rate
- 12,000 FIR(1,500 FIR / ch)
も計算できる!8chで割っても平均して1500TAPも利用可能。これであれば、低域周波数帯に多めに(希望の2000TAP程度)使用しても、十分なフィルタ性能が得られそう。
ということで、周辺も含めて調達です。
しかし、これから購入しようとしているブツは、ほとんど国内だと手に入らず、ほとんど、AliExpressから調達というのが実際です。

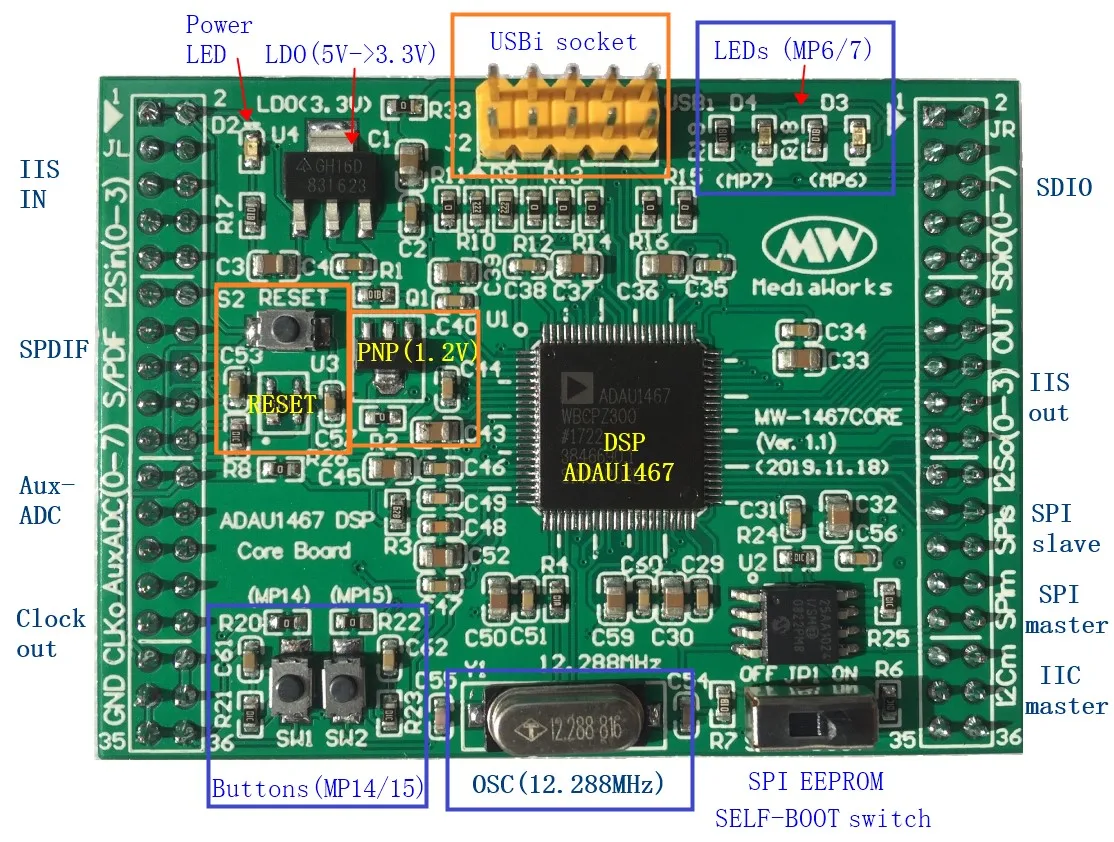

DSP Analog Devices ADAU1467
上記の通り、これで決まり。ADAU1463という、メモリが少ないものもあるが、さほど値段もかわらないので念の為大きい方で。
ちなみに右下に、Self-boot、というプログラムを書き込んだら自動的にそれを読み出し、自己起動できるスイッチ部分が、私が購入した基盤では何もついていなかったので、ピンヘッダをハンダつけして、ジャンパピンで設定できるようにしておきました(ハンダコテ使わないとか言ってたのに早速・・・)。基本on側にしておいて、問題ありません。
写真ボケててごめんなさい。
SPDIF入力 CIRRUS LOGIC WM8805
まあ、これは何でもいいのですが、AliExpressをうろうろしていたら、192kHzまで対応しているかどうかが判断基準だったので、これに決めました。今回の設計では、I2Sマスターモードで送信するタイプ、を想定しています。

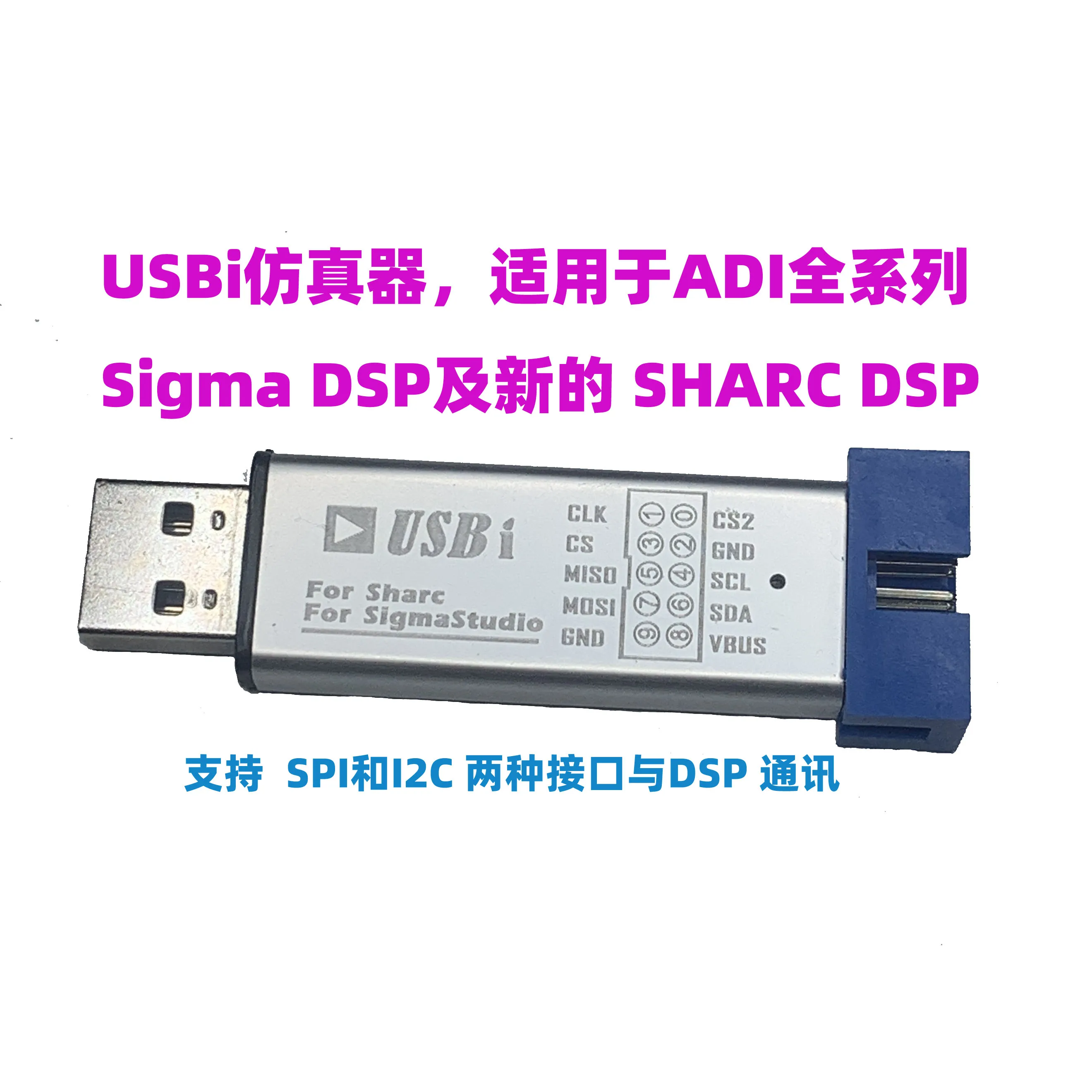

DSP書き込み機 USBi
DSPにプログラムを書き込むための、USBi、と呼ばれるものです。
本体と、変換ケーブル、両方必要です。
DAC PCM5102A
DACがないと、オシロスコープで動作確認をしたり、実際に音出しをしたり、できませんので、DACも調達です。
MCLKが無くても動作する、PCM5102Aを選択しました。
これは、Amazonでも扱っているやつですね。
4Wayで作成するので、最終的にはこの基盤が4枚必要となります。
おまけ Amanero Combo384
USB入力から、I2Sを取る出せるボードです。
SPDIFの入力以外でも、確認したく、調達をしました。
こちらも、Amazonで探すといろいろでてきます。
これに加えて、接続用のケーブルがいろいろ必要となります。
次は、開発環境をそろえていきましょう。
