【おもちゃ病院】ディズニー英語システム「ミッキーマウス ブルーレイメイト」の修理
おもちゃ病院での修理記録 です
今回はディズニー英語システムの「ミッキーマウス ブルーレイメイト」のDCジャックを修理しました
概略：ミッキーマウス ブルーレイメイトの修理
DCジャックのピン折れ。近い仕様のDCジャック M04-260DJを
マルツに注文しました。前のジャックを外して交換して修理しました。

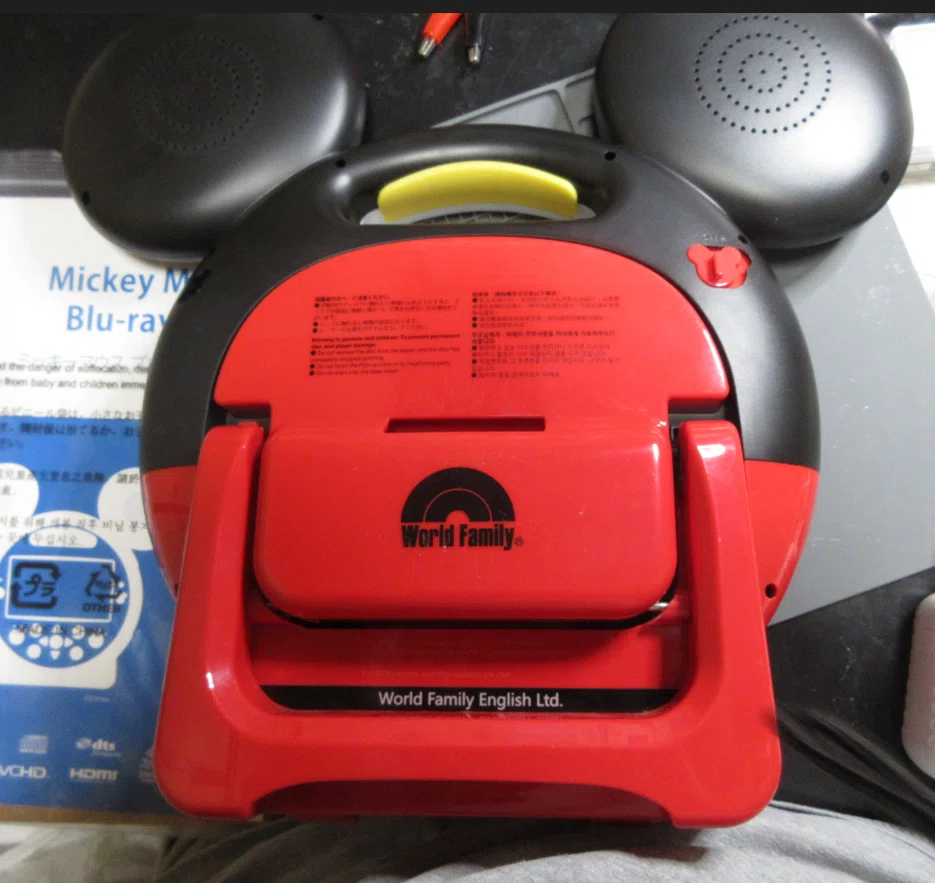

① 持ち込まれた状態
・年式／メーカー：2020年前後 ディズニー英語システム（DWE)
・症状：充電用DCジャックの中央のピンが折れ、バッテリに充電できない。
②原因
・ネットで調べると、ACアダプタ側はピン太さ1.7ｍｍの設計ですが、DC
ジャック側がそれより細いため、ガタがでてピン折れが多発しているよう
です。
子供が扱うおもちゃ（教材）なのに、なぜこんなにデリケートな設計にし
てしまったのか……設計者はきっと寝られなかったでしょうね？
Disney Mickey Mouse Blu-ray Mate 中古購入品は修理が不可能
③ 修理内容
修理できない、なんて言ったらお客さんから怒られますね。
・YOUTUBEにこのプレーヤの修理をしている動画が見つかりました。
https://www.youtube.com/watch?v=-VOp_itxeXw
ACアダプタは12V 2Aで、DCジャックは4mmΦ、ピンは1.7ｍｍΦ
EIAJ2という仕様になります。
マル信のM04-260DJというDCジャックが近い仕様のようです。
でも、改造が必要なようです。

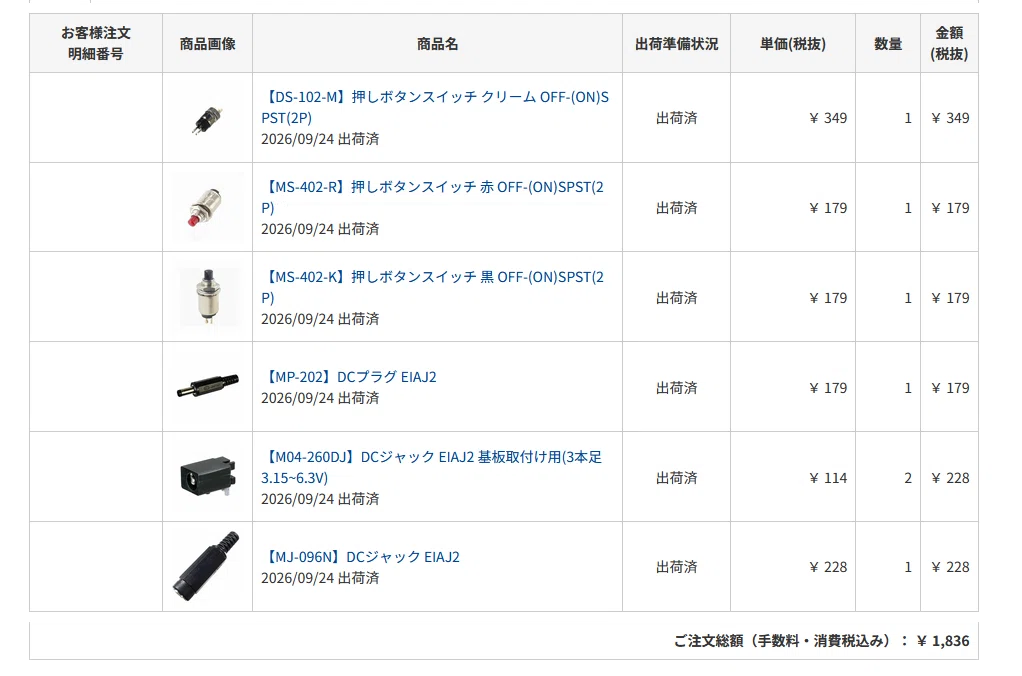

・マルツでM04-260DJ注文します。
うまくいかなかった時のために、他の部品もいろいろと注文して送料も
込みで1000円を超えました。 (自分の部品もついでに注文します）
分解する
裏からネジを外して分解します

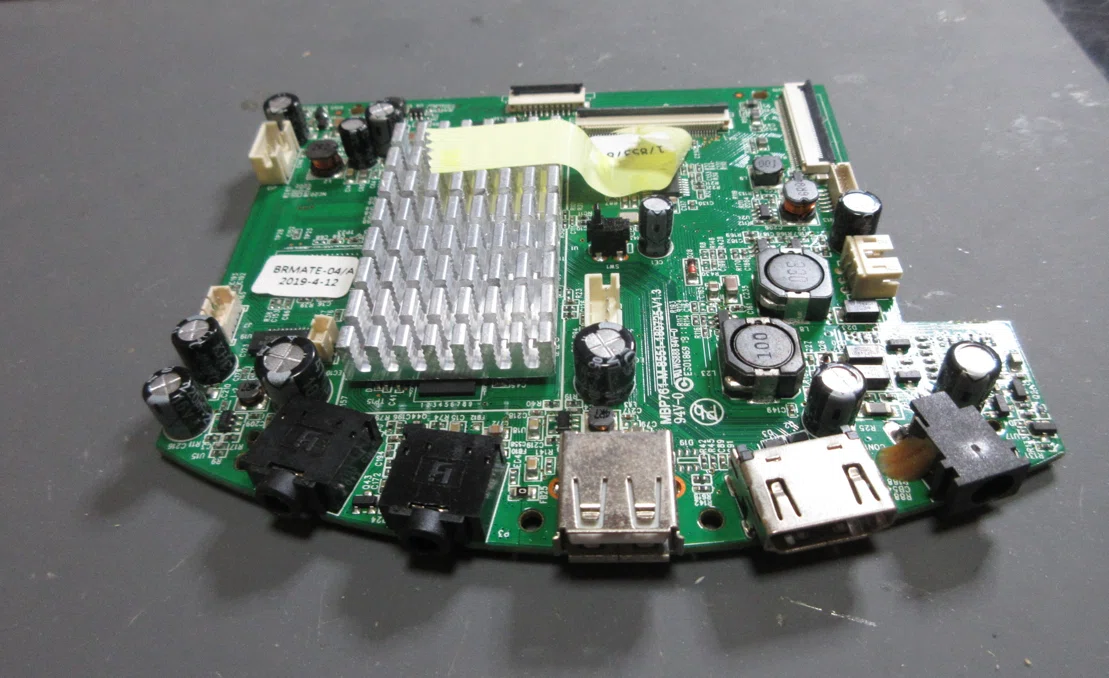

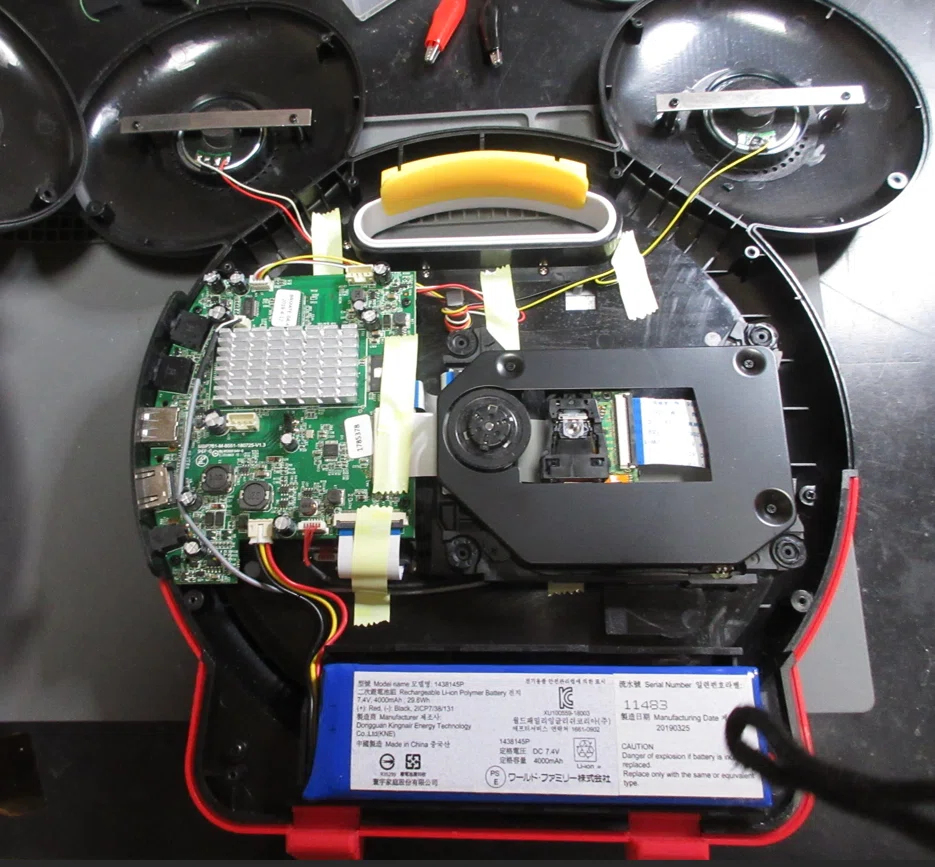

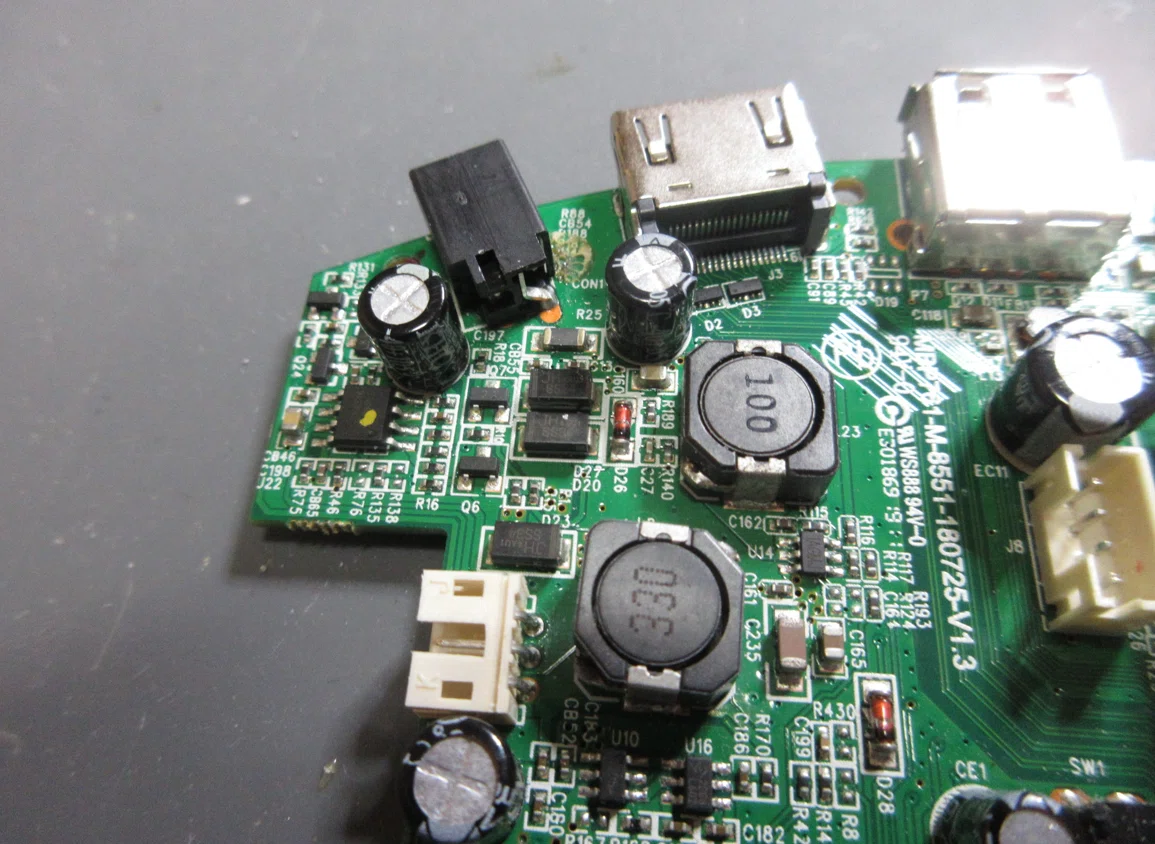

ふたを外して、基板にアクセスします。
フレキケーブルやコネクタを外して、基板取り付けネジも外して基板を取り出します。

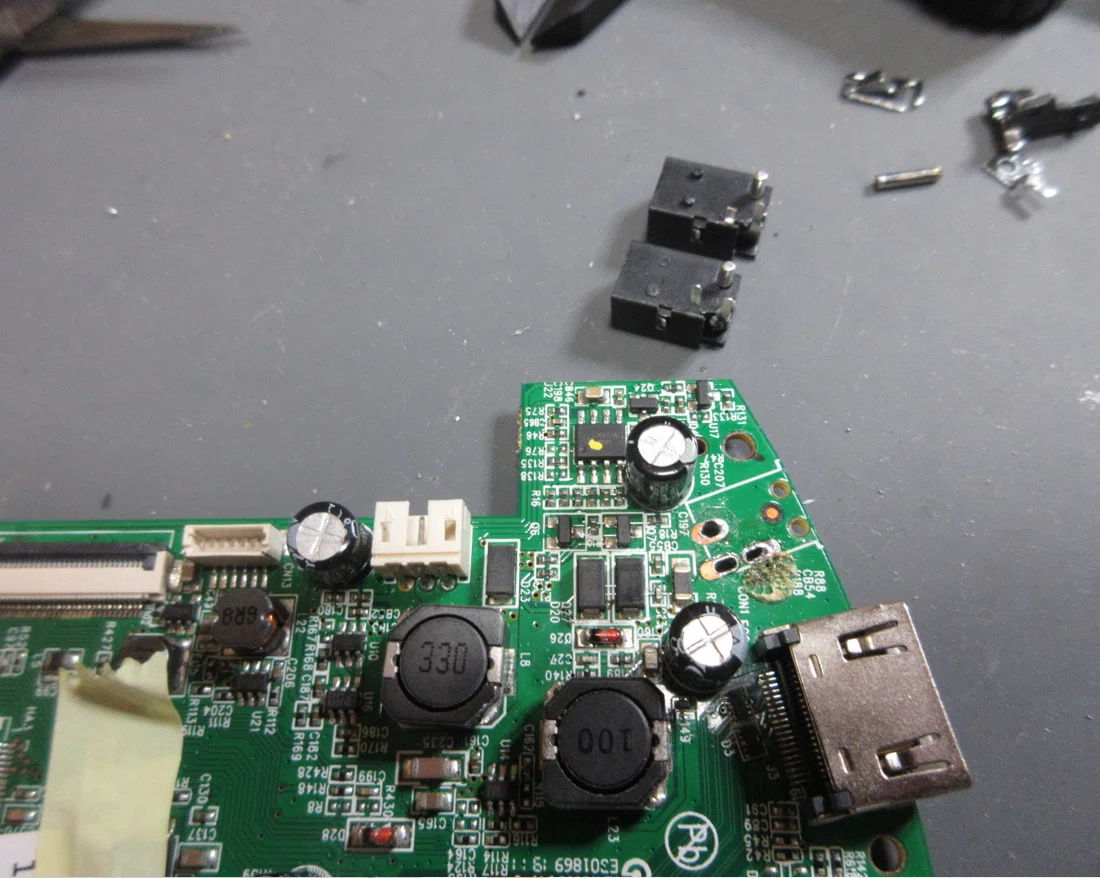

壊れたDCジャックを外す

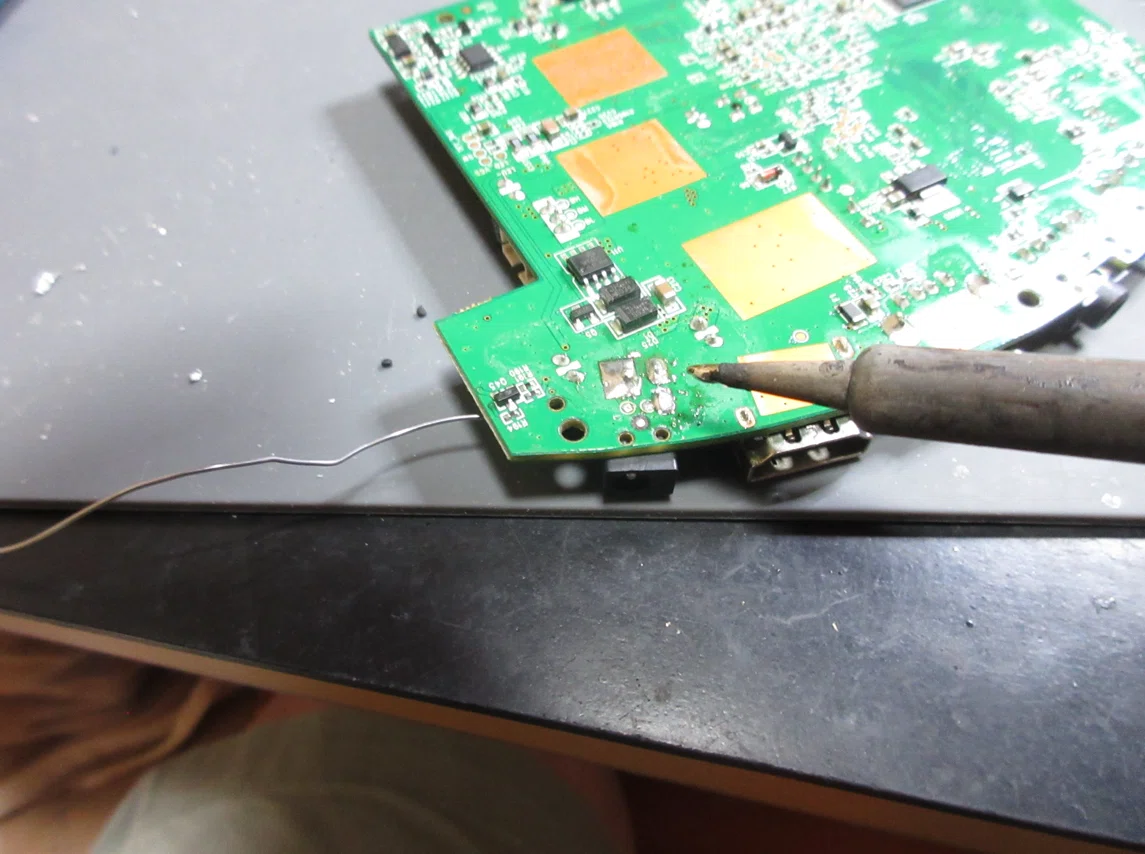

・はんだごてと半田吸い取り器でDCジャックを外します。

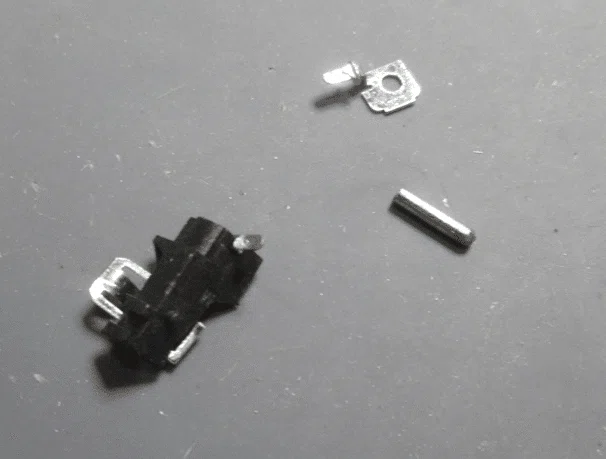

DCジャックは3つの端子があるので、ジャックを壊して独立したピンに
して一個ずつ外していきましょう。

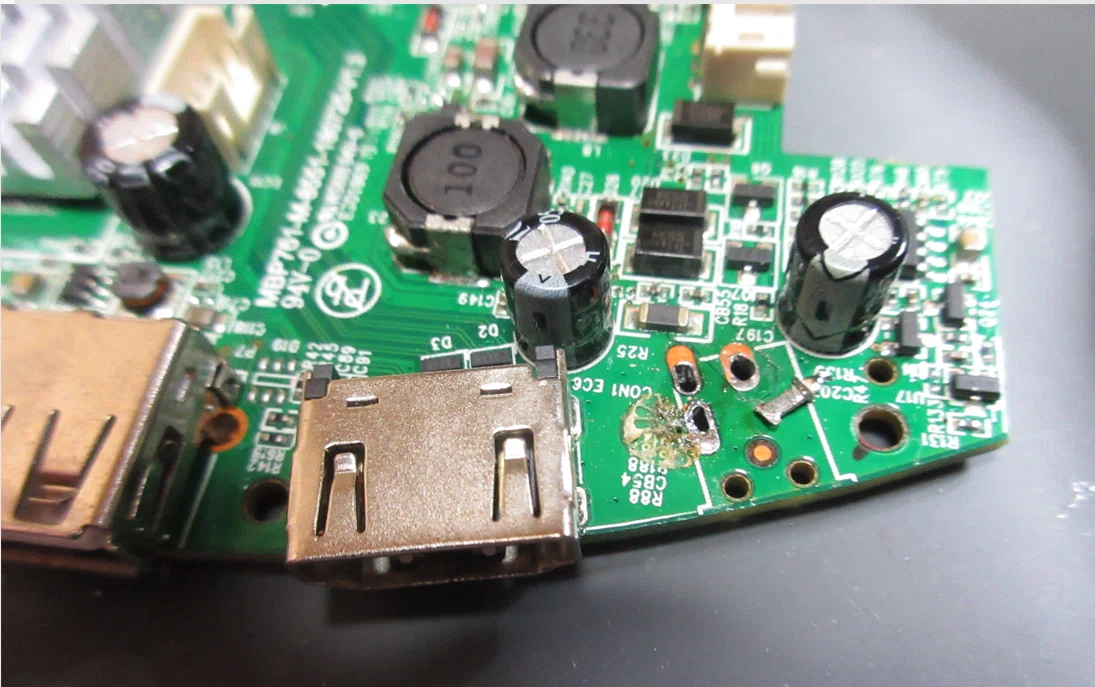

なんとか外れました。

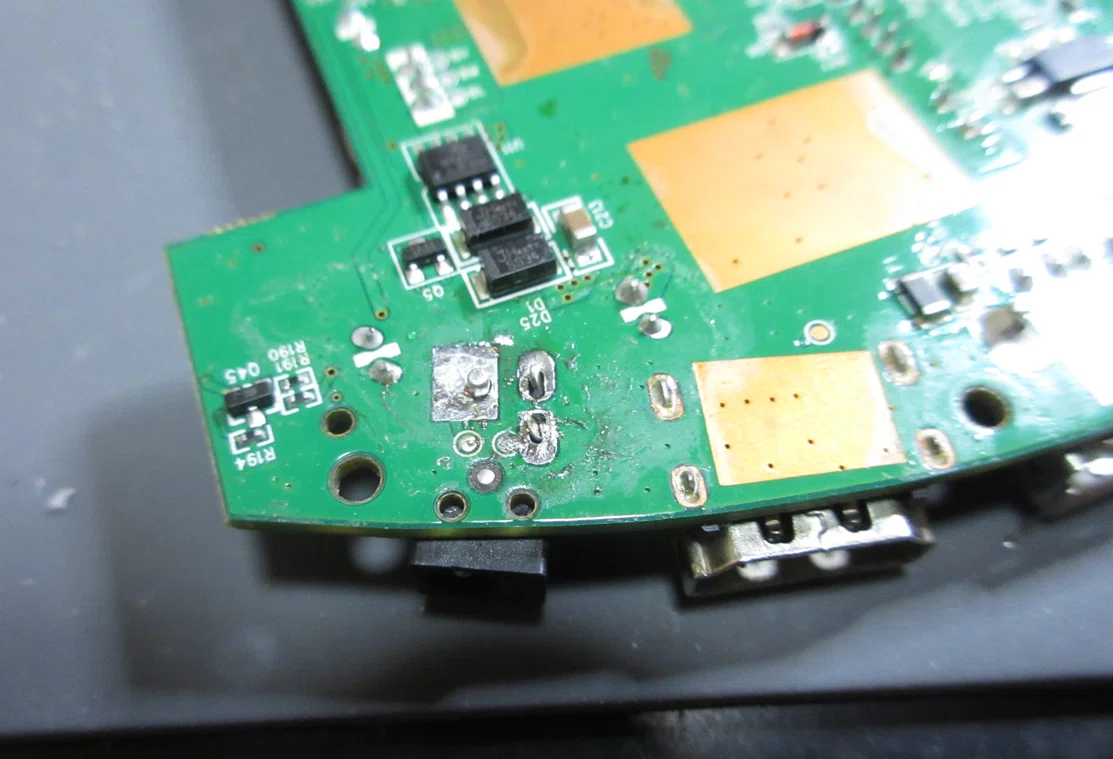

だが残念！ ピンが一つ残っています。
鉛フリーはんだを使っているようで、ピンとランドの隙間に鉛はんだを
流し込んで、なんとか外そうとしたのですが、ビクともしません。
GNDのランドに熱を奪われるようです。
はんだごての温度も370℃から420℃に上げて、何度かチャレンジしました
が同じです。これ以上続けるとランドのパターンを損傷しそうです。
頭を冷やすために、1日置きました。
「はんだごてを2本使ったらどうだろう？」とアイデアが閃きました。
半田面に2本のハンダごてを当てると、今度はピンがグラグラするま
で、ハンダが溶けました。
ピンを抜く、3本目の手が欲しかったですｗ。
やった！ なんとか、人の助けを得ずに外せました！

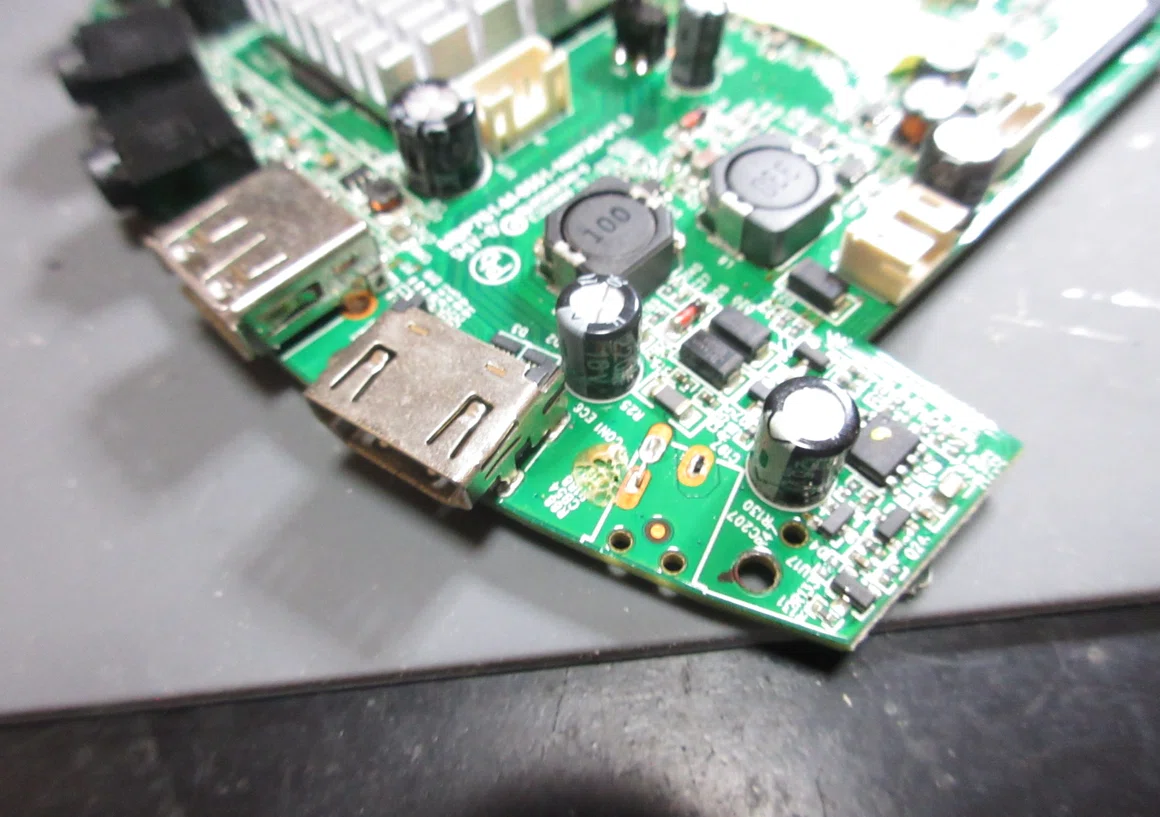

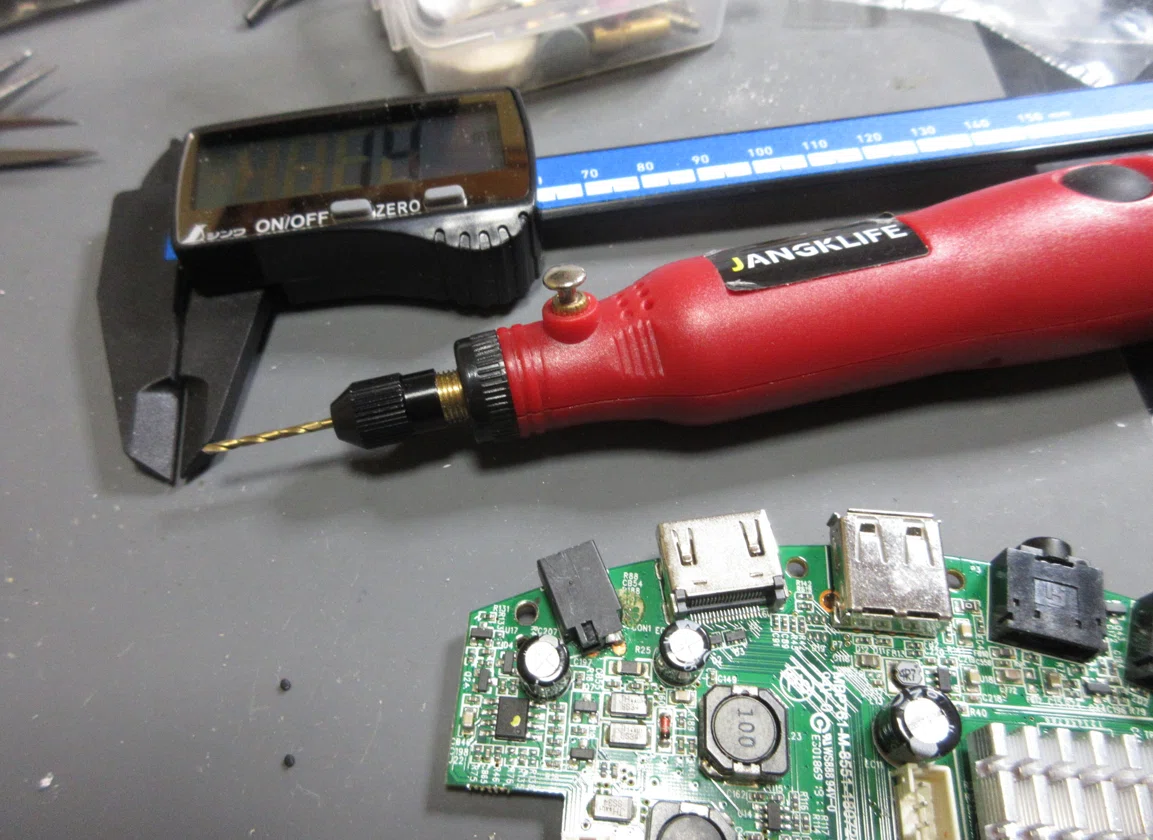

M04-260DJを実装するためには、⊕ センターピンがネックです。
Φ1.2ｍｍくらいあります。そのままでは入りません。
1.4ｍｍのドリル歯で、ランドに穴を開けます。
他の足もまげて、なんとかもとのランドに入りました。
裏の黒い樹脂の2つのボッチはニッパーで切って下さいね。

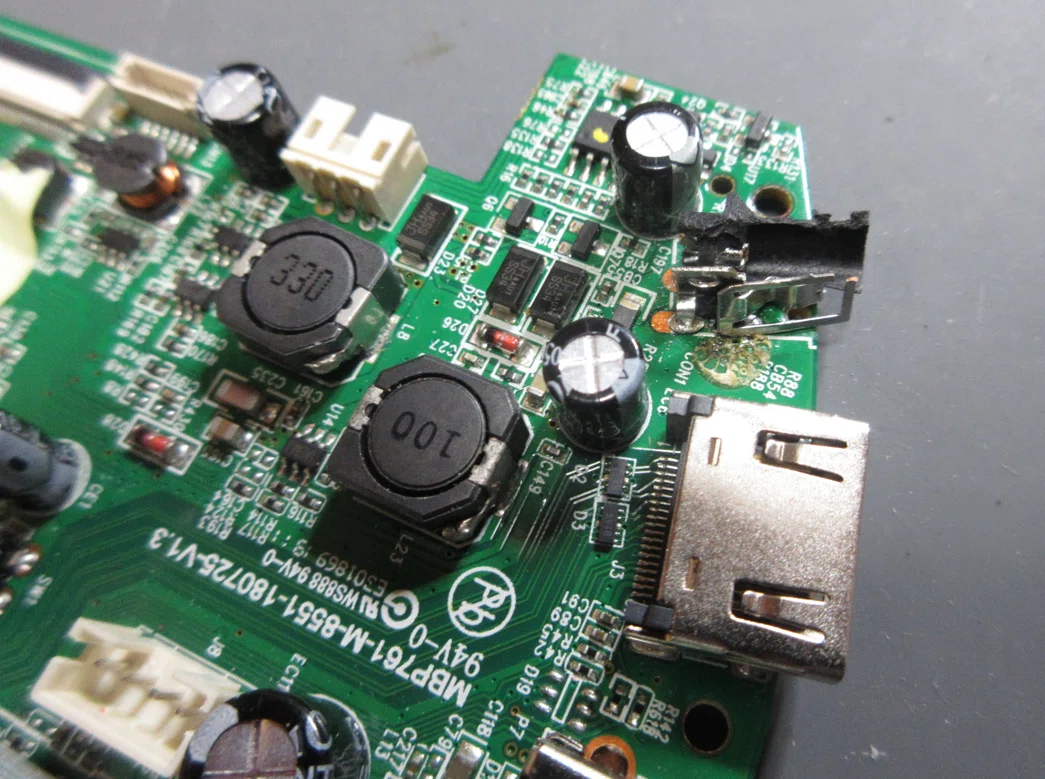

これで、なんとかもとのパターンにハンダ付けできました。

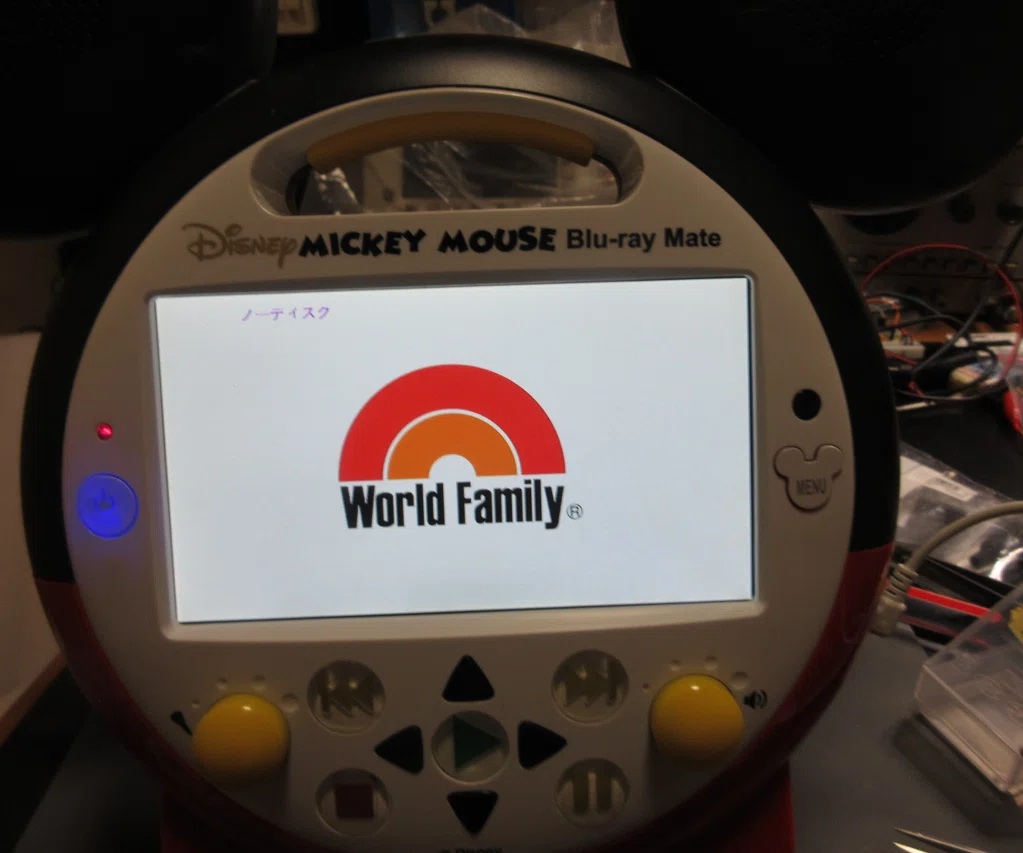

基板を戻しもとの状態に組み上げて、DCジャックにACアダプタを
つないで充電します。充電中(赤LED)でも動作するので、
スイッチ押して、起動画面がでるのを確認します。

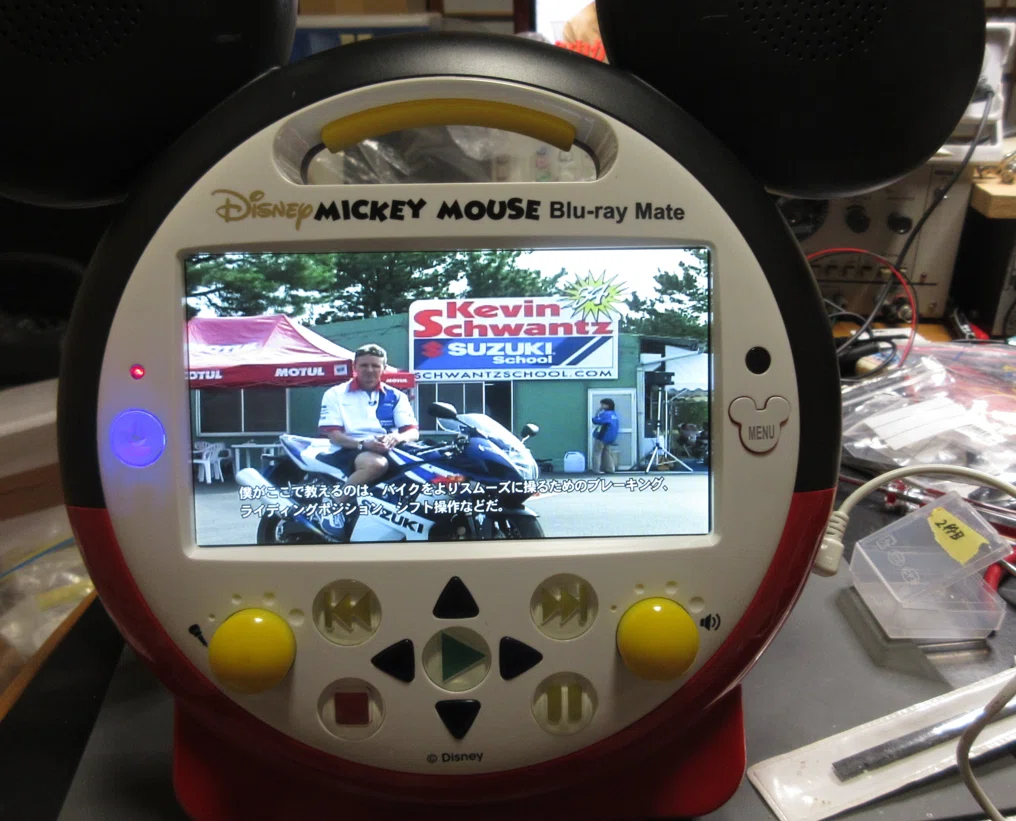

ブルーレイディスクはないので、手持ちのDVDディスクを再生します。
なぜか、ケビン・シュワンツのライテクのディスクでした(大笑)。
これでミッション・コンプリ―トですね。
修理完了、お疲れ様です！！
④ メモ（次回の自分へ）
-

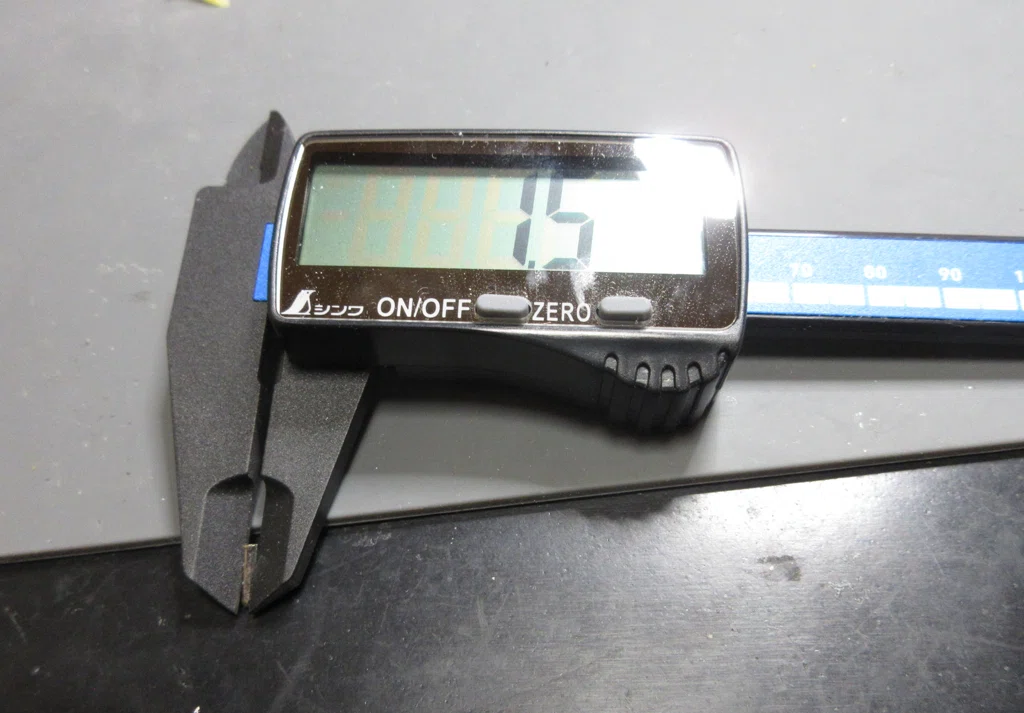

DCジャックの折れたピンの径をノギスで確認しました。
1.5mmしかありません。受けるほうが1.7ｍｍなので、ガタが大きすぎて
折れてしまったのでしょう。明らかに設計ミスですね。
ワールドワイドで販売しているので、日本向けのACアダプタが規格に合致
してなかったのかもしれません。
-
いずれにせよ、これだけDCジャックの故障が多発しているのであれば
販売側は責任をもって修理するべきだと思います。
もし、市中の修理屋さんに頼むと8000円くらいかかるそうです。 -

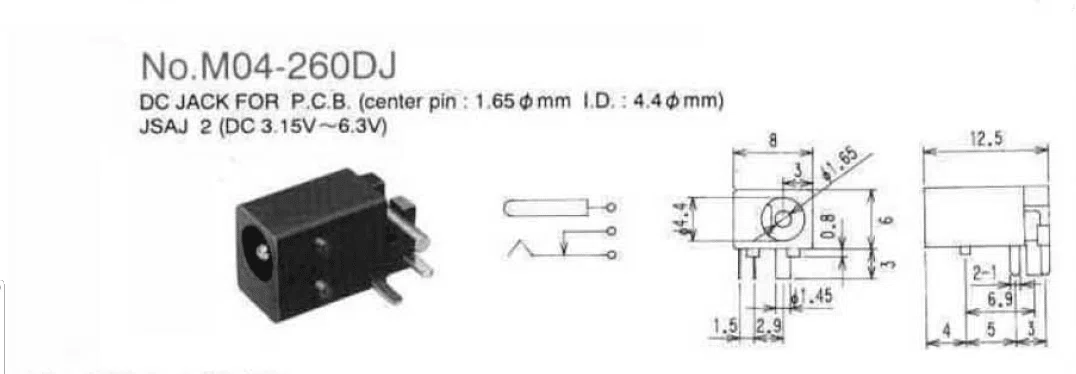

今回使ったDCジャックの仕様を下図に示します。
接点はP、B、S、3極あって、DCプラグが差し込まれていないときは
バッテリの－側がB接点に繋がれて、バッテリで動作します。
DCジャックにプラグを刺すと、B接点が離れてACアダプタ動作に切り替
わります。
市井の修理屋さんによっては、BとSを接続して2極で動作させている例も
あるようです。
これは電池に電流が逆流して危険ですので、絶対にやめてください。
-

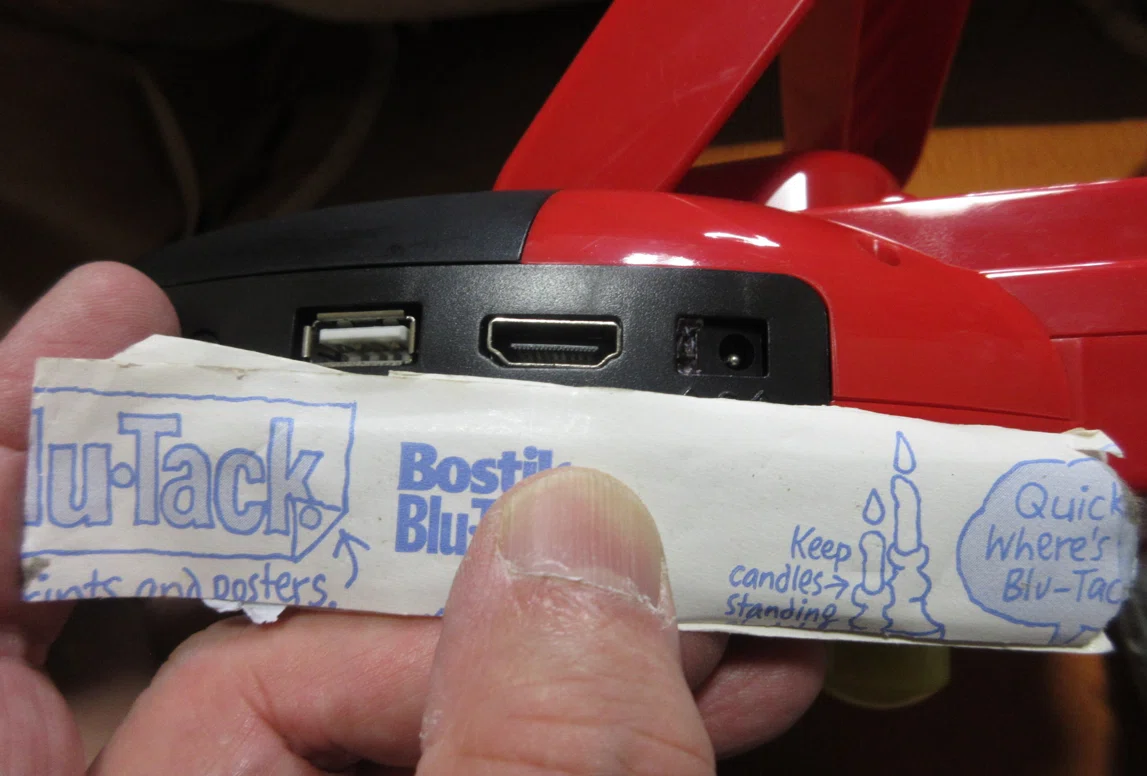

DCジャックの寸法が違って、隙間が空きました。隙間にはBlu-Tackという紙粘土みたいなものを詰めました。黒マジック塗ってごまかします(笑)
-
修理手順は他ドクターへの共有と再組み立てのために写真で残す
