【おもちゃ病院】妖怪ウォッチ/メダル検知スイッチの修理

おもちゃ修理情報のまとめ・備忘録にNoteを使うことを始めました。
これからは修理記録や電子工作メモをNoteに写真付きで整理していきます。

おもちゃ病院での修理記録をまとめました。

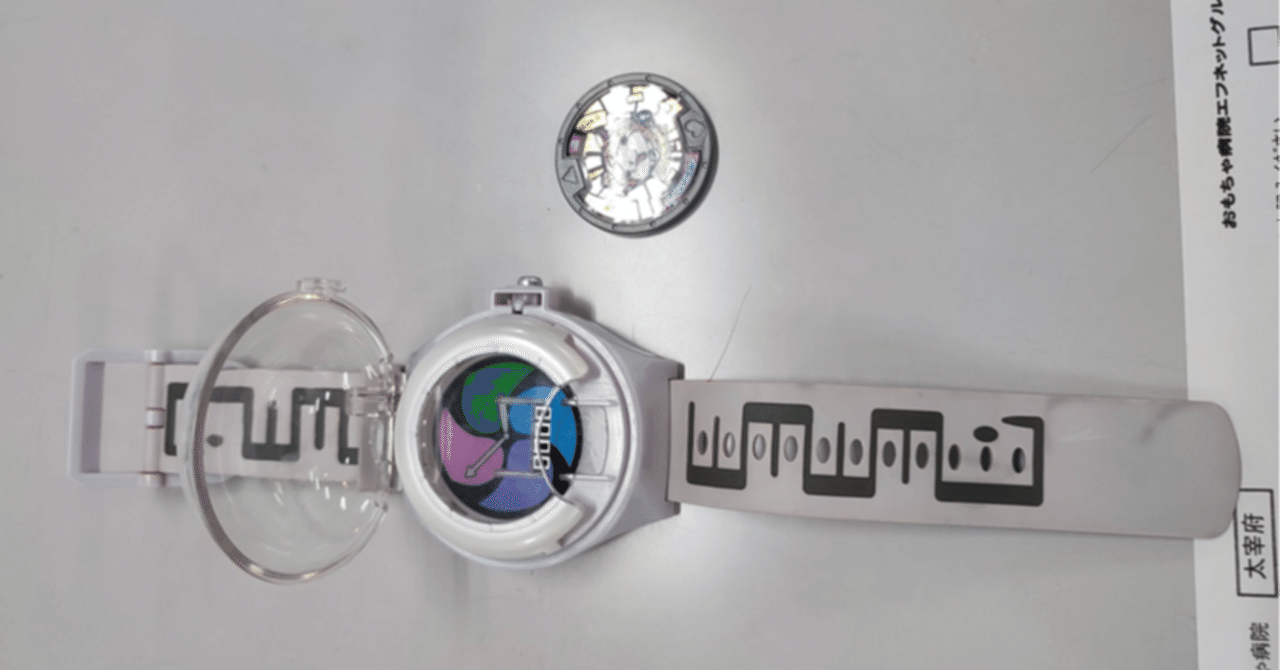

今回はバンダイの妖怪ウォッチのスイッチ不良を修理しました

電源スイッチを入れて、メダルを入れるとメダルを検知して特定の音がなる設定なん

ですが、メダルを入れても、「ソウジャナイヨ～」としか返事しません。

妖怪ウォッチは  2014年くらいにブレークして、このおもちゃを仕入れるのが大変

だったようですが、当時から故障が続発していたようです。

持ってこられたのは、2021年の復刻版のようです。

メダルが色々あるようですが、メダルの種別を検知するためのマイクロスイッチが

4個あって、これが不調の原因らしいです。
摺動抵抗が高くて、検知しないスイッチがでると「ソウジャナイヨ～」と応答する

そうです。

対策は分解して、スイッチ内に接点復活剤を吹きかけるとあります。

先人の知恵、そのまま拝借します！

まず、ネジを4個外して分解しました。

電池BOXの中にも2個ネジがあるので注意してください。


接点復活剤（サンハヤトの復活王）を少なめに吹きかけます。


吹きかけたら、回りをふき取ってスイッチを手でカシャカシャします。

１０～20回程度でしょうか？
１回で直らなかったら、２回目で同じようにチャレンジします。
テスターで摺動抵抗を測定し、1Ω以下になったらOKです。

これで、動作するようになりました！（写真はないので、ご容赦ください）
