【おもちゃ病院】ひみつのアッコちゃん テクマクマヤコン コンパクトの修理

おもちゃ病院での修理記録をNoteにまとめました。

今回は昔のアニメ、「ひみつのアッコちゃん」のキャラクターグッズ
テクマクマヤコンのコンパクトを修理しました。

概略：ひみつのアッコちゃん テクマクマヤコン コンパクトの修理
COBの故障をつつじが丘おもちゃ病院 大泉さんの ｔｉｎｙＡＶＲ電子オルゴール

Ver1_2 のプログラムを使って、TINY402でマイコン換装を行って修理を行った。


■ 修理方針の決定

・数日にわたるカットアンドトライと、上のYoutubeの動画を見つけ、結果
　はCOBの故障と判定しました。
・お客さんに「マイコン換装しかないが、いいですか？」と確認後に
　マイコン換装で修理を進めることにしました。

ファームはいつものつつじが丘おもちゃ病院の大泉さんの作品をベースに今回の
仕様を織り込んで変更しました。

http://tutujith.blog.fc2.com/blog-entry-741.html

名張市つつじが丘おもちゃ病院 ｔｉｎｙＡＶＲ電子オルゴールVer1_2（ｔｉｎｙ４０２をサポート）

変更仕様：
　・タッチスイッチが短押し(100ｍS～1秒以内）：「テクマクマヤコン…」
　・タッチスイッチが長押し(2秒以上～）　　　：「ツルルルン…」が鳴る
　・音が鳴っている間は0.1秒 ON/0.1秒 OFFでLEDを点滅

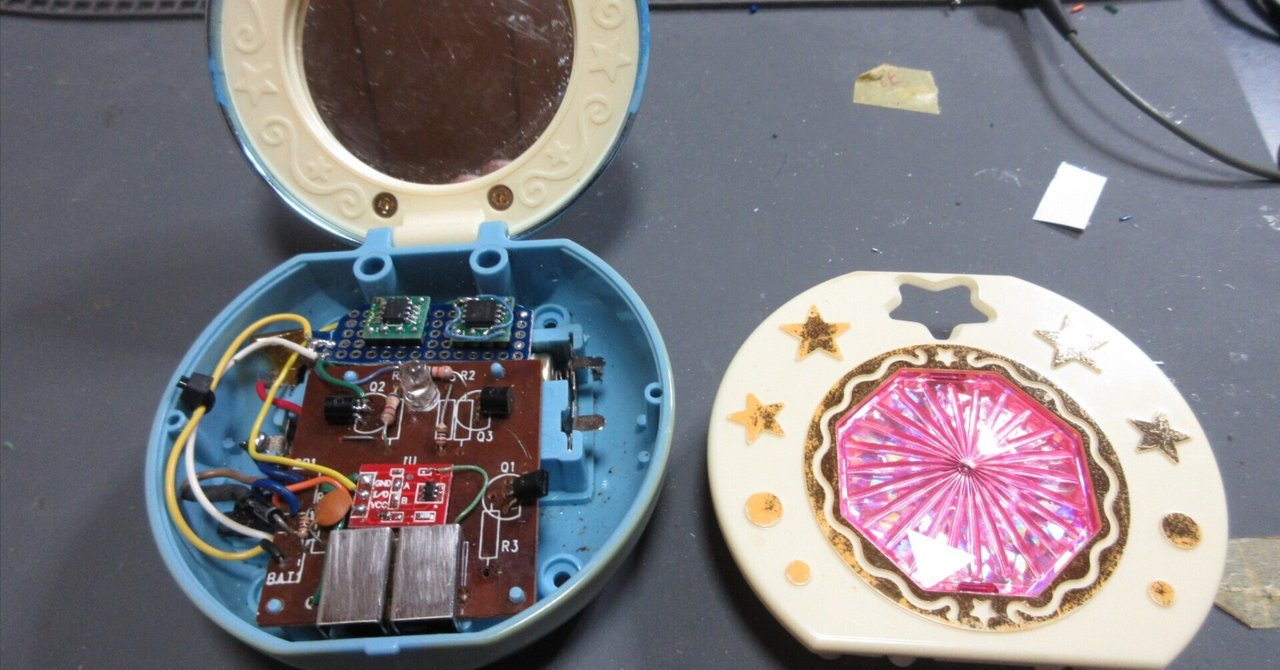

　実装方針：LEDやスピーカの駆動回路は現状のまま流用
　　COBのI/O線/抵抗を外し、マイコン基板で制御を乗っ取り
　　COBの待機電流を測定すると0.1uA程度 (電源検知の1.2MΩを外す)
　　タッチスイッチは中華のTTP223モジュールを使用

短押しで「テクマクマヤコン…」、長押しで「トルルルルン…」音が出るように切り替えるのに
以外に苦戦しました。
原因はsleep_timerが1000ｍSに設定されていたためでした。
長押しは2000ｍSで判定しますので、途中でSleepに入り長押しが判定できなかったためです。

apl_SW.ｃ内の#define SLEEP_TMR 1000 → 5000に変更で問題なく動作するようになりました。
さすが大泉さんの作品です。いろんな定義で変更に対応できるようになっています。

コメントを事前に読んでいたら、こんなに苦労しなかったんですが。
AIにデバッグを支援して貰っていたら、２日が溶けていきました。

ここからの詳細な手順や写真付きの記録はNoteにまとめています。
ぜひこちらからご覧ください。

【おもちゃ病院】ひみつのアッコちゃん テクマクマヤコン コンパクトの修理｜トドお父さん
