今回はマイコンを使って周波数カウンタを作ろうとしています。
前回の記事はこちらです。
【電子工作】AVR128DA28で100MHz周波数カウンタに挑戦＃1 ― 構想と方式選定 ―
前回は100MHz周波数カウンタの構想と方式選定について書きました。
このプロジェクトの基本になるのは、
technoblogy（David Johnson-Davies氏）のATtiny414周波数計の記事です。
100MHz Frequency Meter
まずは、ATtiny1614でDavid Johnson-Davies氏の非同期TCD方式の再現に成功しました。
15.997997 MHzの高精度表示が出て感動したんですが…
・低周波帯でTCBにOVF割り込みがない → レシプロカル方式併用が厳しい
・フラッシュ16KB・ピン数14ピンではギリギリすぎて拡張がほぼ不可能
というわけで、tinyAVR 1シリーズから、よりリソース豊富で高性能なAVR Dxシリーズの

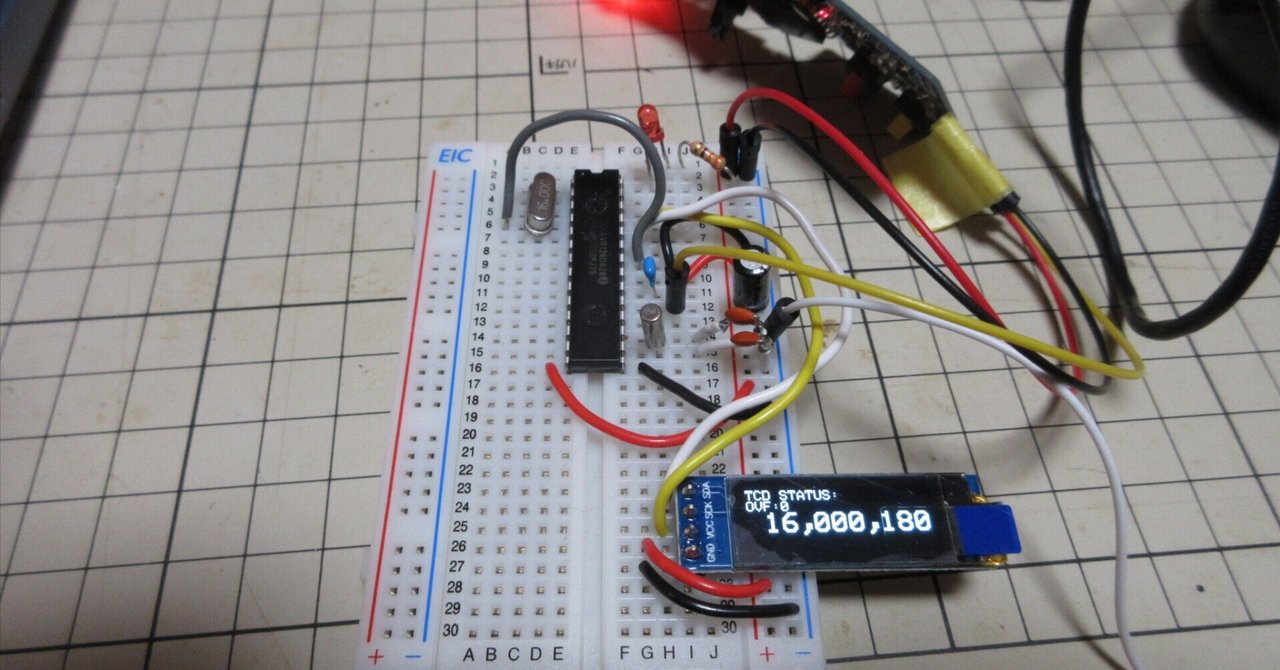

AVR128DA28（Flash128kB・28ピン）に移植を開始します！
今回はまず、Davidさんの100MHz周波数計「非同期TCD 1秒ゲート方式」をAVR128DA28
でおなじレベルまで動かすところまで持っていきます。
今回の到達目標：
・測定方式：ダイレクトカウント方式
・ゲート時間：1.000秒（RTC基準）
・使用マイコン：AVR128DA28
・クロック：内部24MHz
・カウンタ：TCD0（非同期）
・結果出力：LCD (128ｘ32表示）
回路構成
ブロック図
┌────────────────────────────────┐
│ 100MHz周波数カウンタ（ゲート方式） │
├────────────────────────────────┤
│ ↓ 外部信号 │
│ EXTCLK (PA0) → TCD0(12bit非同期カウンタ) │
│ ↓ OVF │
│ OVF_CNT(16bit拡張ソフトカウンタ) │
│ ↑ キャプチャ │
│ RTC(1秒ゲート) │
│ ↑ │
│ 32.768kHz水晶 │
│ │
│ 結果 = (OVF_CNT << 12) | TCD0 = 28bit = 周波数 │
│ │
└───────────────────────────────-─┘

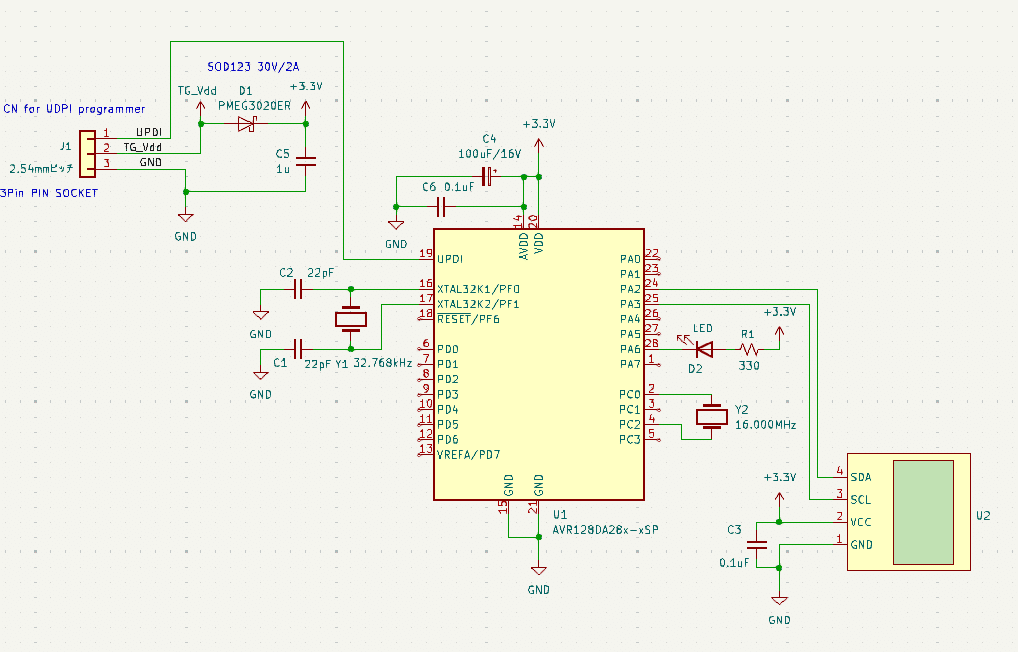

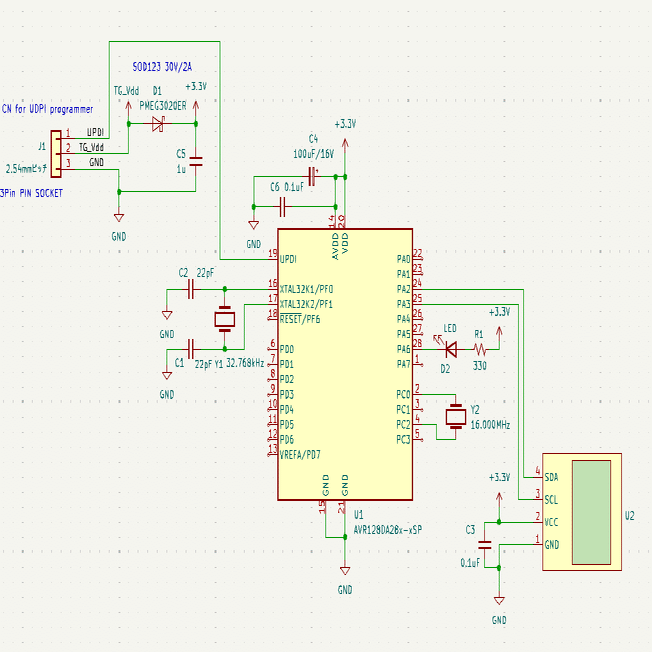

回路図
測定原理
TCD0が外部信号（PA0）を非同期カウント（12bit: 0～4095）
ソフトウェアカウンタでTCD0のOVFを加算し28bit化する
RTC OVF（1秒）→ EVSYSでTCD0をキャプチャ
すべてハードウェア完結 → CPU負荷ほぼゼロ（制御・表示のみ）
