電源に関する重要な補足
実験を再現するための条件は、ラジオのバッテリー(アルカリ乾電池1.5V×2)の内部抵抗が増えて、電流が枯れている必要があります。
バッテリーチェッカーでは、このような感じになります。
廃棄予定のバッテリーで試すのが良いと思います。
実測値は、
1.86V(単３アルカリ電池2本)
9mA(無音時)～18.7mA
な状況で稼働させる必要があります。
必要な電源回路を次回以降に準備したいと思っています。
以下、リンクは参考になると思います。
https://ameblo.jp/math-physics/entry-12884876861.html
FMラジオをギターアンプに
ギターピックアップを自作のアンプに繋いで、FMラジオに出力。
FMトランスミッターでは出ない音が鳴っているので報告、
前回の、試作品の出力段にトロイダルコイルをつけて(追加)、ノイズ低減。
干渉するためレイアウトは重要だと思います。
回路図
導電性塗料で、電磁波シールド。
ケースにグルーガンで固定。
蓋を閉めて、
FMラジオに接続、
電池ボックスのプラスから信号を入力(ロッドアンテナからの入力よりノイズが少なく、チューニングが安定している)、
音の確認、動画。
ゲインが小さすぎるせいか、ノイズとともに音が切れてしまう症状、
高音域の出が悪いので、ギターの音域が丁度いいくらいなのだと思います(まだギターの準備ができていません)。
Panasonic(RF-P50A)と同様に扱えそうなラジオ(アナログIC)
https://hsdl.blog.jp/tag/RF-P50
搭載のICはSONY(CXA1619)であるらしいことが判りました。
Panasonicのラジオは中古でしか手に入りそうにないので、チップのデータシート記載の使用例な回路をコピーする(自作のラジオの製作)くらいなら、だれにも迷惑はかかりそうにないので、最悪、それで完成としたいです。
現在考えていることは、ラジオを使わずに、周期を自由に変更できるD級アンプをOPアンプで製作して、PAM8403の前段バッファとして使用、今回のPWM-FMな音を再現することです。ゲインが足りない感じなのも(音がノイズとともに切れる)リカバーできそうです。
該当するICはまだ入手可能であるようです。
https://japanese.alibaba.com/product-detail/FM-am-radio-ic-CXA1619-CXA1619BS-60538434701.html

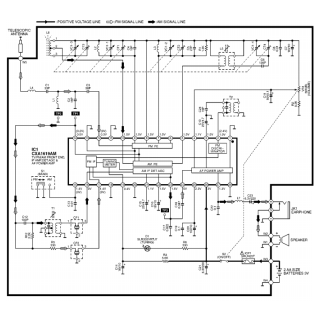

CXA1619AMデータシート
https://www.datasheetcatalog.com/datasheets_pdf/C/X/A/1/CXA1619AM.shtml
https://hsdl.blog.jp/archives/52113970.html
https://hsdl.blog.jp/archives/52115136.html
https://hsdl.blog.jp/archives/52115945.html
以下、レビュー記事(①～④)、参考になりました。
https://hsdl.blog.jp/archives/52113965.html
https://hsdl.blog.jp/archives/52113970.html
https://hsdl.blog.jp/archives/52115136.html
https://hsdl.blog.jp/archives/52115945.html
以下、ラジオは魅力的に思えますが、デジタルチューナーがまともに機能するかは、問題です。
□枠 オーディオテクニカではなくて、ソニーの2014発売モデル～ラジオの音がチープとレビューされていたので、間違いないと思います。
