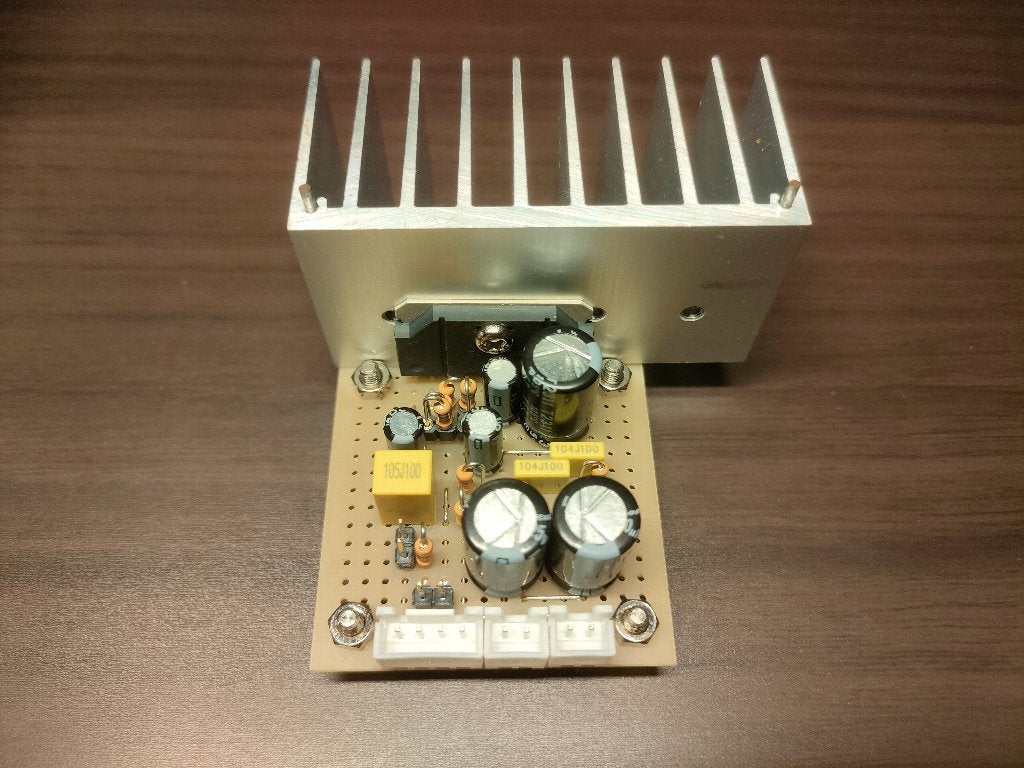

アンプ基板2枚が完成したので動作確認しました。
保護回路のMOSFETは他の部品が干渉して取り付けられなかったため
裏面にこのようにフォーミングして取り付けました。
ちょっと下のトランジスタの足がかわいそうです。
1枚目の基板を仮配線でスマートフォンをつないで電源を入れると音が出ません。
出力の電圧をテスターで当たると-5Vに張り付いています。
電源を切り、2枚の基板同士を見比べても部品は同じです。
もしかしてと思い、裏面取り付けの出力トランジスタを覗いてみると
やはりPNPとNPNが逆になっていました。.
部品を正しく取り付けて音出しOKです。2枚目は一発音出しOK。
しかし、薄々予想はしていたのですがアイテンドウ扱いの5V電源の影響か
「ピー」という雑音がかなりの音量で聞き取れます。
次はこの電源を対策していきます。
