秋月 10W+10WステレオD級アンプモジュール(USBI/F付き) に関する備忘録

秋月で買い物する際の下調べがひと段落し、

なんとなく眺めていた

キット一般＞オーディオキット 　以下の商品たち．．．

その中で

　　これってお買い得なのでは？と思ったこの商品↓

DACとアンプが付いて 600円だと？

調べたら、随分前からあったみたい。

何年遅れなんだか。

購入

必要な部材を買うついでに2階にて購入。

帰宅後、眺めているとAUX端子の裏が白くもやっていた。

クリーナーできれいになったが、なんなんだろう。

AUX端子は微妙に錆びているなぁ。

まぁ、2000年頃のものらしいし。仕方ない。

なんとなくやりたい方向性は決まっているのだが、

ひとまず稼動させるのにもひと手間かかる模様。

電源は5Vで入れる感じ。

が、大飯食らいなためUSB給電では心許ない様子。

USB給電で動かしている先人もおられるが、まぁ外部給電で

よいかな。PCに負担かかりそうだし。

動作の一連の流れは

投入された5Vを12Vに昇圧　→アンプを駆動

7805で12Vを5Vに降圧　→DACを駆動

ということらしい。上げて下げる．．．と。

さらに

MUTEがかかっているので、解除しないとスピーカーでは鳴らないようだ。（初期状態：白いミニジャックのAUX出力のみが活き）

第一形態

◆DC5V：ACアダプターで入れる

◆スピーカー出力：使えるようにMUTEを解除

◆USB：Micro Bとする

オモテ面のスピーカーx2, USBx1  計3個の白いコネクター(メス)は対応するコネクター(オス)を持っていないため取り払った。

DC5V

DCジャックに220μFのコンデンサーを抱かせたものを作成し、取り付けた。しまった。耐圧を6.3Vにしているわ...

5V動作は暫定なのに。

MUTE解除

秋月電子の商品HPに記載の方式ではなく、この方が紹介されている方式で行った。

秋月の10W+10WステレオＤ級アンプモジュール（USB I/F付き）を活用

サイト主様、情報ありがとうございます。

外した0Ωのチップはそのままジャンパーの箇所に移設した。

USB

MicroBをDIP化するキットを使用し、

D+　D-　GNDを取り出して接続。5VはUSBからは取らない。

ブレッドボード用マイクロBメスUSBコネクターDIP化キット: ケーブル・コネクター 秋月電子通商-電子部品・ネット通販

スピーカー端子はアリエクで調達したバネ式のもの。

LXA-OT3とかについていたものと同等品。

さて。

PCからノイズフィルター: ES-OT4 経由でUSB接続するが

音が出ない。PCも認識していない。

改めて秋月のHPの実態配線図を確認したところ、USBのGNDを付け忘れていた。

まぁ、そりゃそうなるわな。

ということでUSBのGND接続したら、

　　　PCがデバイスを認識。

　　　無事鳴りましたとさ。

数時間鳴らしていたが、ほんのり温かいぐらい。

発熱は問題なさそう。

はい。ということで次段階は12Vで動かしたいかな。

12Vを投入　→アンプを稼動

7805で12Vを5Vに　→DACを駆動

昇圧のところが無駄なのでスキップしたい。

何を外せばよいのやら。

耐圧6.3Vにした箇所が悔やまれる....

第二形態

DCジャックのコンデンサーは耐圧16Vの220μFに変更した。

将来12Vにするつもりなのに何故6.3Vのものをつけたのやら。

気を取り直して作業を進める。

作業にあたっては この方の方法を参考にした。

サイト主様、情報ありがとうございます。

USBオーディオアンプ基板 改造その２ : RUUの不定期日記Neo

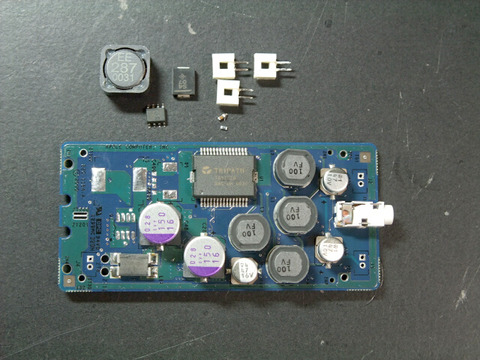

裏面のLTC1735がなかなか外れず苦戦したが、なんとか。

1箇所剥げた。

最初から融点低めのはんだを使うべきだったなぁ。

記事にしたがい12Vの箇所にジャンパーを施し、ACアダプターを12Vのものに変更。

　　　無事音出し成功。

発熱状況などを確認するために数時間運用してみる。

RUUさんの書かれている内容に共感だなぁ。

• 音量調整したい
• 外部入力をアンプにつなげたい
• 電源投入時に灯るLEDをつけたい
• 電源スイッチつけたい
• ケースに入れたい

といったところが目標。

一旦、寝る。

第三形態

目標である

• 電源投入時に灯るLEDをつけたい
• 電源スイッチつけたい

の2つは割と簡単に実現した。

今回はトグルスイッチ、LEDは黄緑にした。

続いて

• 音量調整したい
• 外部入力をアンプにつなげたい

切り替えはDPDTの押しボタンスイッチに。

配線は入力1のL/R、入力2のL/R、出力のL/Rの6本。

入力1：外部入力はRCAとした。

入力2：DACはAUXのミニジャックの裏面からとる形。
　　　  ミニジャックは撤去せずに維持。錆びているが。

◆可変抵抗

手持ち在庫のA50K。案の定、音が小さい。

多分20KΩぐらいの方がよいのではないか。

押しボタンスイッチからのL/R 2本を受け、音量を調整。

手持ち在庫のWIMA 4.7μFを経由でL/Rの2本を基板と接続。

2.2μFぐらいの方がよいのだろうが、フィルムコンデンサーの
手持ちがない。

入力1/入力2のGNDもそれぞれ接続した。

◆基板

裏面のカップリングコンデンサを2ヶ所外す。

USBオーディオアンプ基板 改造その３ : RUUの不定期日記Neo

再度こちらを参考にさせていただきました。

サイト主様、情報ありがとうございました。

空いた所に先程の可変抵抗からWIMAを経由した2本を受け、アンプに入れる。

ケーブルを引っ張ると接点がもげる系の事故が起きそうなので、ポリイミドテープで付近を貼って保護しておいた。気休め。

さて。

音出しすると、

　　　押しボタンで切り替わらない。

　　　音量調節もできない。

失敗か。

おー、よく考えたら

可変抵抗と基板の間のGNDの結線を忘れとった。

結線したところ、

　　　意図した感じで機能した。

やれやれですな。

ケースは適した大きさのものがないので調達してこようか。

うーん。

いろいろと動かしていたのだが、音量MAXでもやや小さい。

50kΩにしたからかなぁ。ゲイン調整してみよう。

◆ゲイン調整

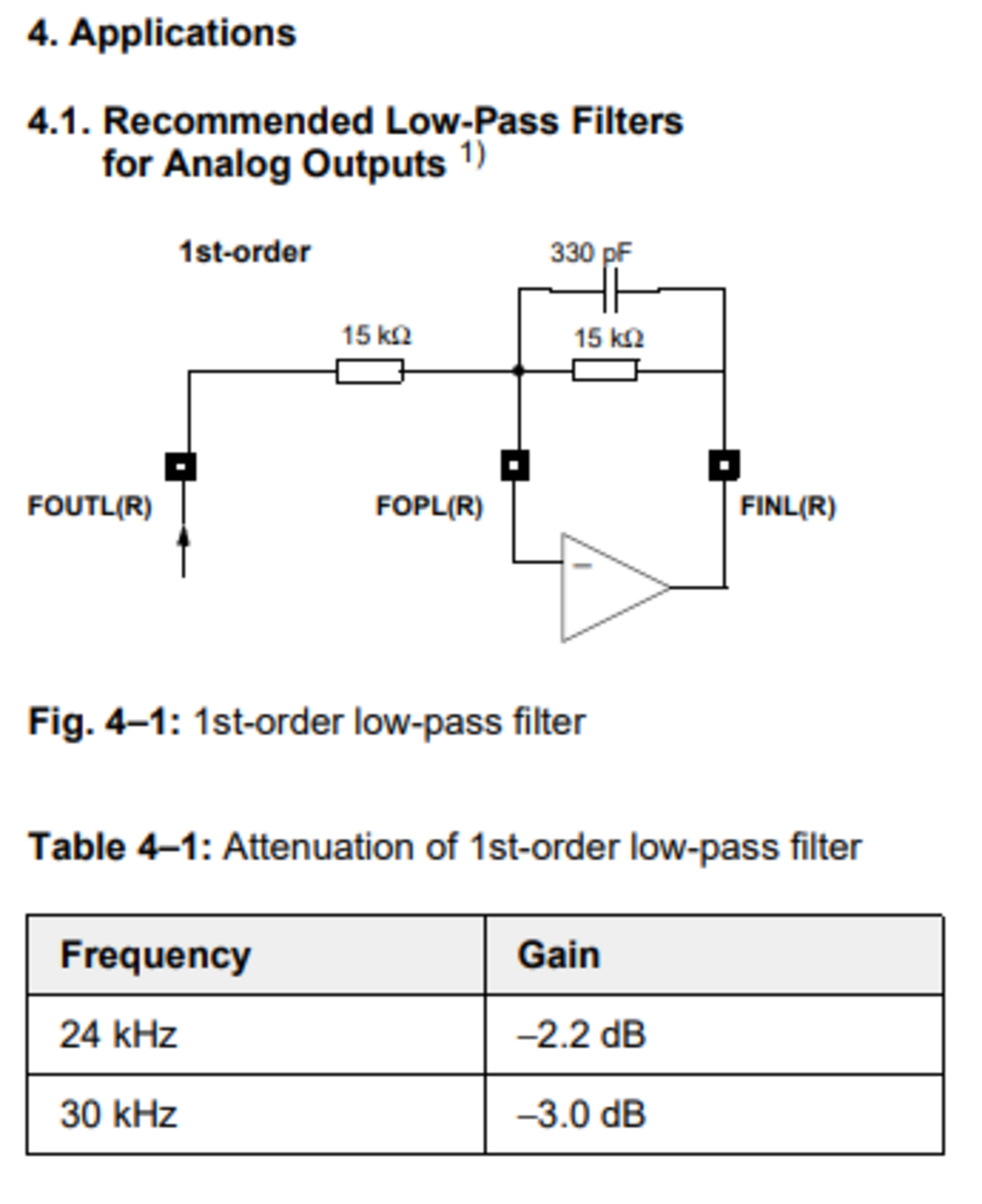

秋月のUSBオーディオ UAC3552A を活用する - radiokanの見聞録

ゲインについて参考にしたのは↑こちらの記事。

サイト主様、情報ありがとうございました。

15kΩ×2ヶ所を4.7kΩ×2に交換。

ゲインを3倍程度にしてみた。

抵抗の「18C」という記載であるが、18(＝150)×C(＝100)で

15kΩということのようだ。

ドナー基板から調達。

5kΩに近い値は前述のものぐらいしかなかったのよね。

音量は丁度良い感じの大きさになった。

うーん。

いろいろいじれるし、この基板が600円というのは

やっぱりかなりお買い得だよねぇ。

修正

接続を誤っていた箇所を修正。

①外部出力：

　チャンネルチェックをした結果、左右が逆

　スピーカー出力の左右の接続が逆だった模様。

　修正した。

②DACのAUX出力：右から音が出ない

②を受け、DACのチャンネルをチェックを行った。

③DAC出力：

　両方Lchだった。モノラルやん。

　AUX端子の裏を確認したところ、

　あ゛ぁぁぁ、よく見たら接点が4か所あるなぁ。


       基板内側の3か所しか見えてなかった...

    4か所はそれぞれL/L/R/GND。
　が、内側3か所(青字)に誤って接続していた。

　Rの箇所はGNDだと誤認し、可変抵抗のGNDに接続。
　LとLの箇所は切り替えスイッチのLとRに接続しているため
　DACに切り替えると両方からLchの出力している。

　L/L/R/GND　の3か所(青字)に修正。

　
　これにより、②③ともに問題解消した。

最終形態

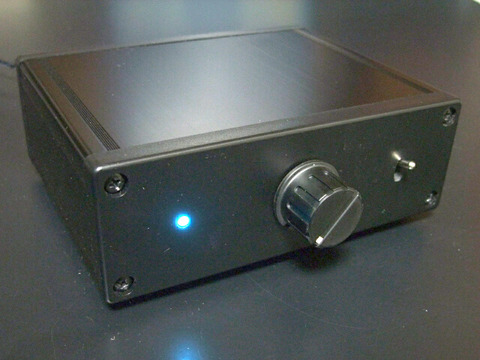

ケースにいれてみた。

セリアの　中が見えるボックス ダブル　を2つに分けた１つ。

新たに買うのはやめて在庫で賄う。

ケースに入れる際であるが、前項で修正している点以外は特に
問題は起きなかった。

WIMA 4.7μFは容量変更するかもなので暫定配線。

先人が2.2μFとしておられるのはデータシートの値のようだ。

最後？にRUUさんに倣い、

TA1101Bの5VGEN(30Pin)とGNDの間に47μFを入れてみた。

耐圧は16V。

なかなか良い感じ、かな。
