2つのコイルの相互誘導を使ったワイヤレス給電において

伝送できる最大電力に注目した文献が多数あります。



この最大電力は、回路モデルが明確であれば

回路方程式から理論的に算出できます。



この記事では、回路方程式を解くという手法で最大電力を求めます。



まず、どのようなアプローチで考えるのかについて

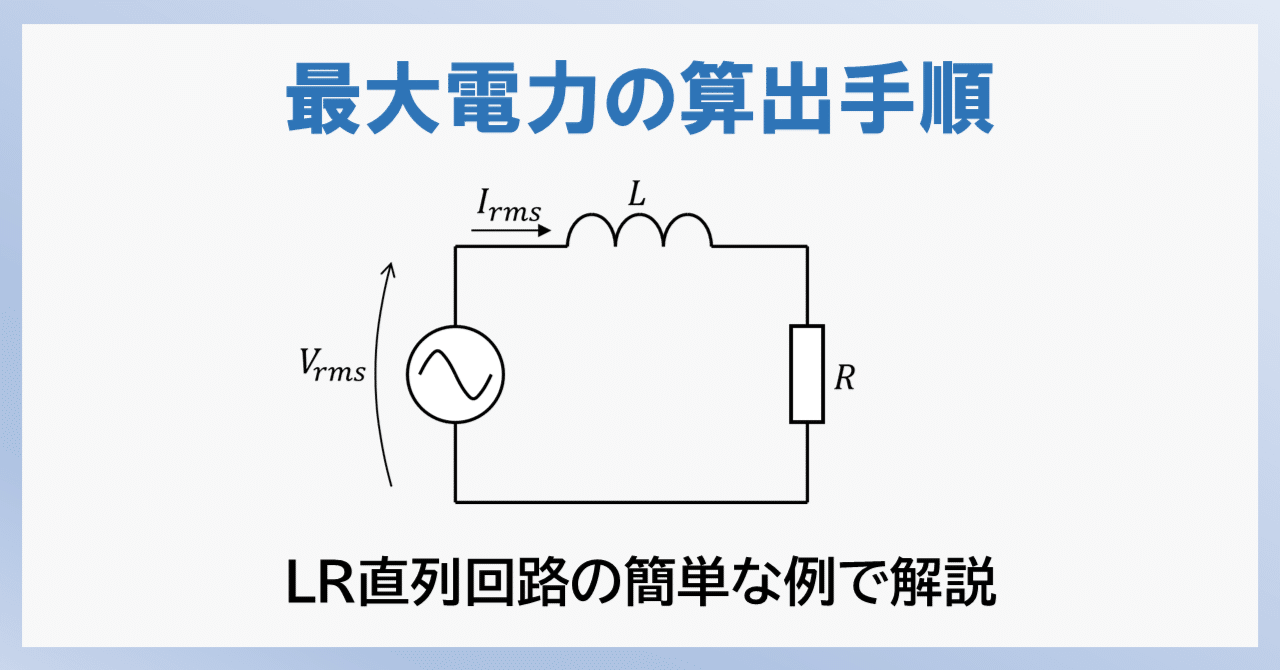

LR直列回路の簡単な例で説明しましょう。









この図のように、電源の出力インピーダンスをLとして、

負荷抵抗Rを変化させた場合の最大電力を計算します。



電源V1の角周波数をωとして、

負荷抵抗Rに流れる電流Iは、回路方程式を解けば





抵抗で消費される電力Pは





となります。



そして、この消費電力は、





のときに最大となり、

最大電力は次式で表されます。





負荷が抵抗の場合は、これ以上の電力を消費することはできません。



シミュレーションで簡単に確認できますね。





次の記事では、ワイヤレス給電の最大電力を、

同様のアプローチで理論的に算出していきます。
