今回はベネッセ おしゃべりしまじろうペンのスピーカ不良を修理しました
概略：ベネッセ おしゃべりしまじろうペンの修理
前面スイッチを押すと上のLEDが赤く光って反応する
しかし、音が出ません。
スピーカの故障だったので、新品に交換しました。

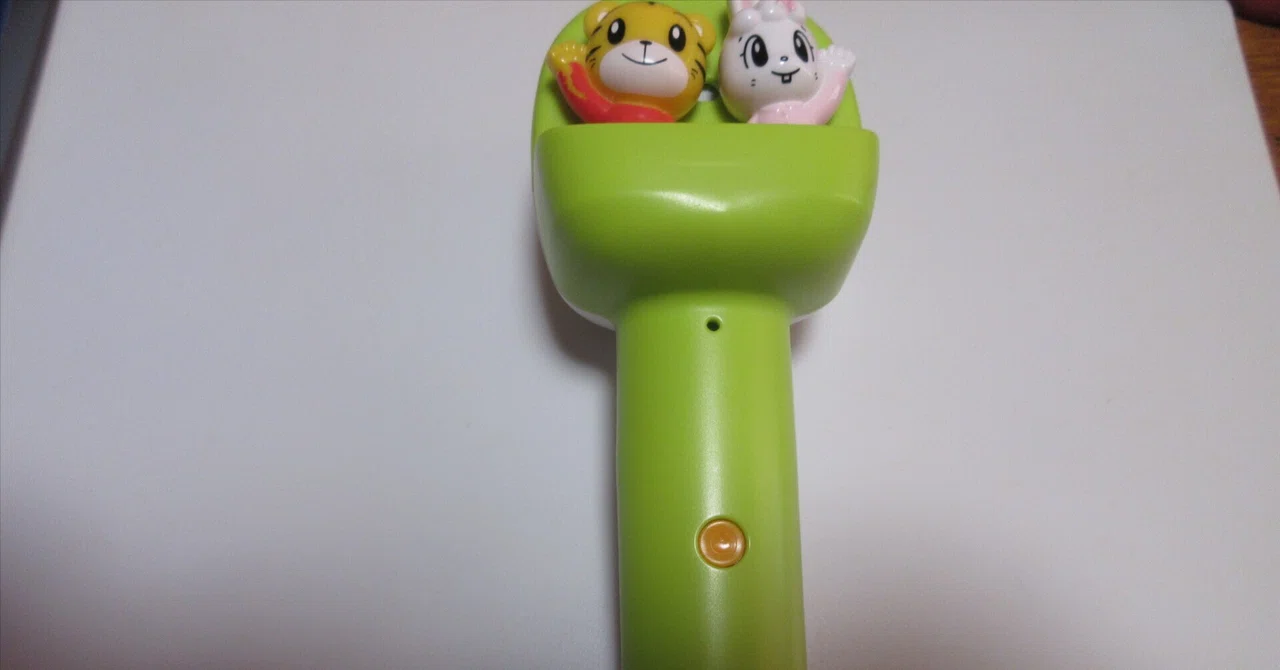

① 持ち込まれた状態
・年式／メーカー：2024年？ ベネッセ こどもちゃれんじ
・症状：ペンの中央にあるスイッチを押すと上部のLEDが光る。
長押しでLEDが消える。
しかし、音が出ず、タッチペンが反応しない
②原因

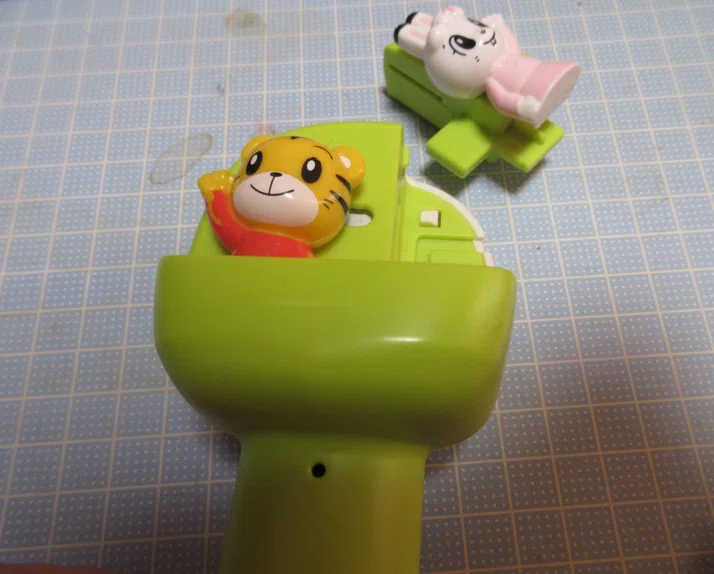

・後ろの白い2つのボタンを押すと、しまじろうの右のミミリンの人形が
外れます。これを再び差し込むとリセットがかかるとありました。
やってみましたが、症状は変わりませんでした。
・スイッチは反応することから、回路は生きていてスピーカの不良と
思われます。
③ 修理内容
・分解の仕方を調べるため、ネットで修理情報を集めました。
しかし、分解して修理した情報は見つかりませんでした。
頑張って分解してみましょう！

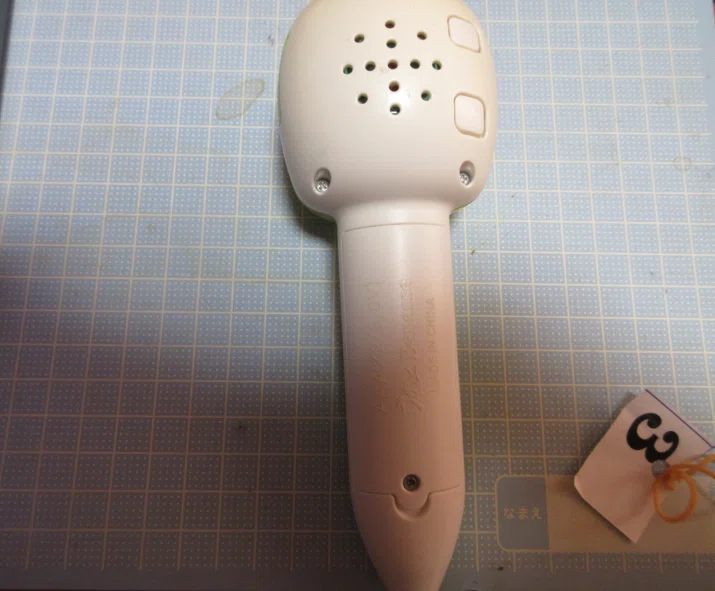

・裏のネジを外す。上部に3本、電池ボックスを外すと1本あります。
さらに上部のミミリン人形を外して、裏の皿ネジを取ります。
これで上下のパーツが外れるはずですが、はめ込みのために、
なかなかてこずりました。

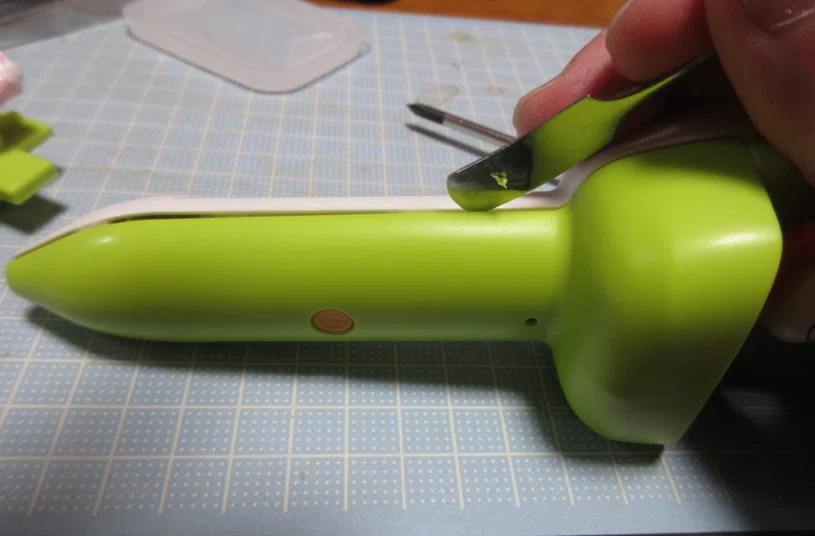

昔 IFIXITで手に入れたスマホ分解治具を使って、なんとかばらしました。

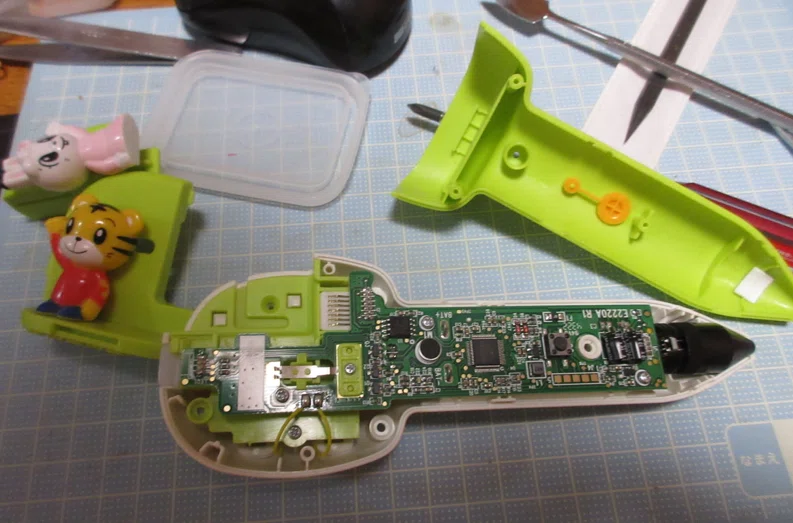

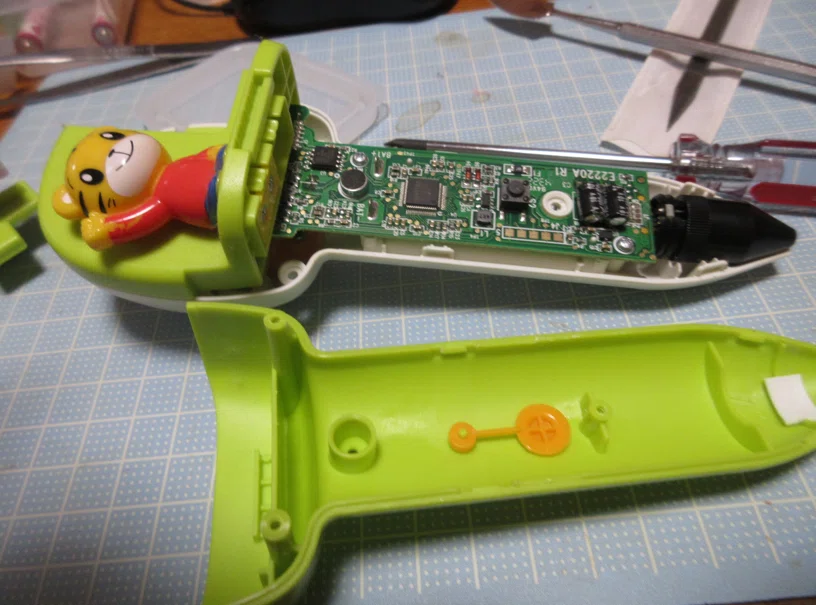

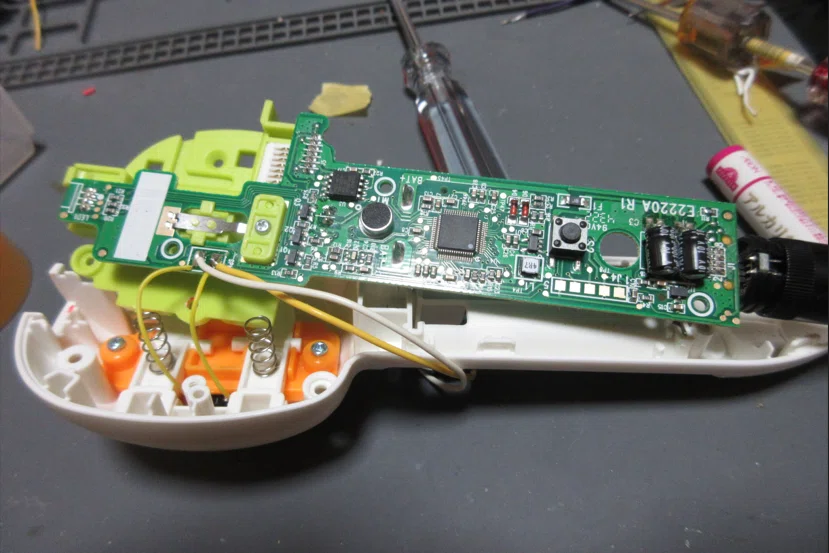

上フタが取れました。
スピーカはしまじろう人形の裏に入っています。
慎重に分解していきます。
黄色の2本の線がスピーカにつながる線ですね。
テスターでこの2本間の抵抗を測ると無限大になりました。
やはりスピーカが切れているようです。

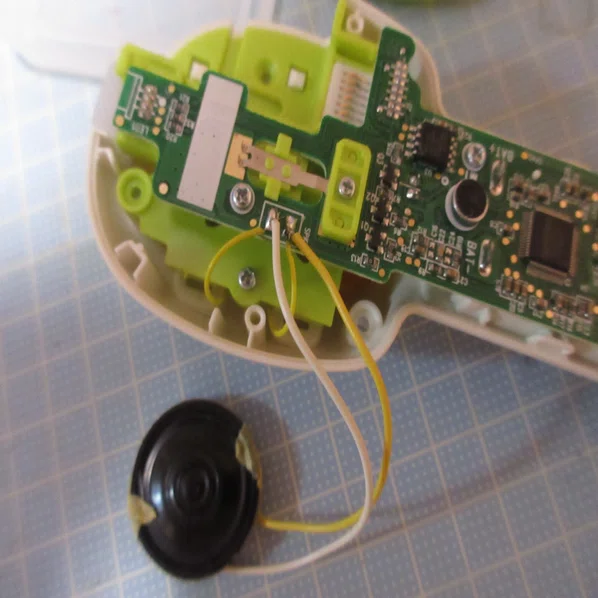

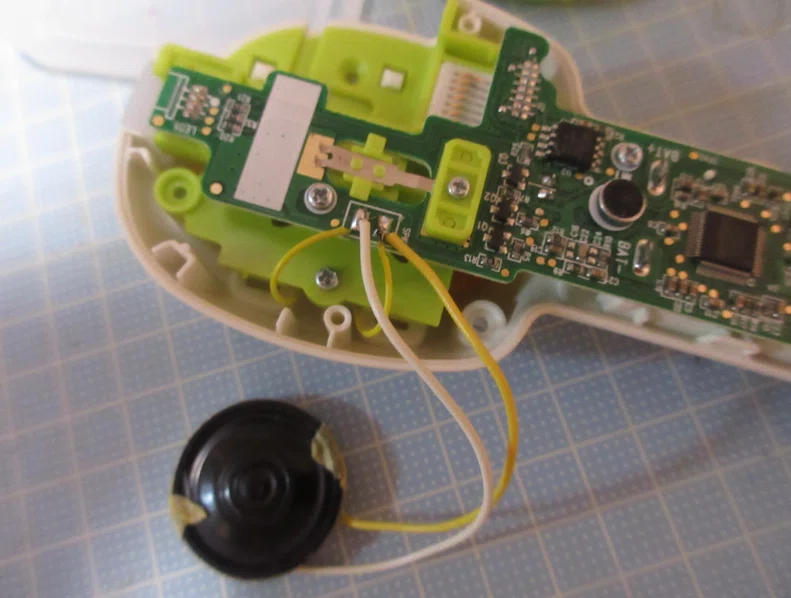

仮に手持ちのテスト用スピーカをつけてみます。
これで、電池を入れて前面ボタンを押すと、音が出ました！
しまじろうがなんかしゃべっています。なつかすいですねｗ。
スピーカを交換する

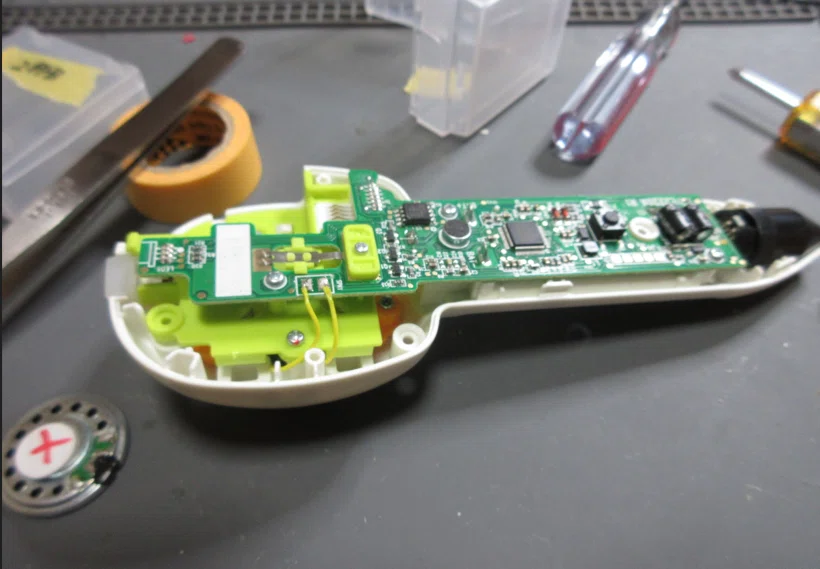

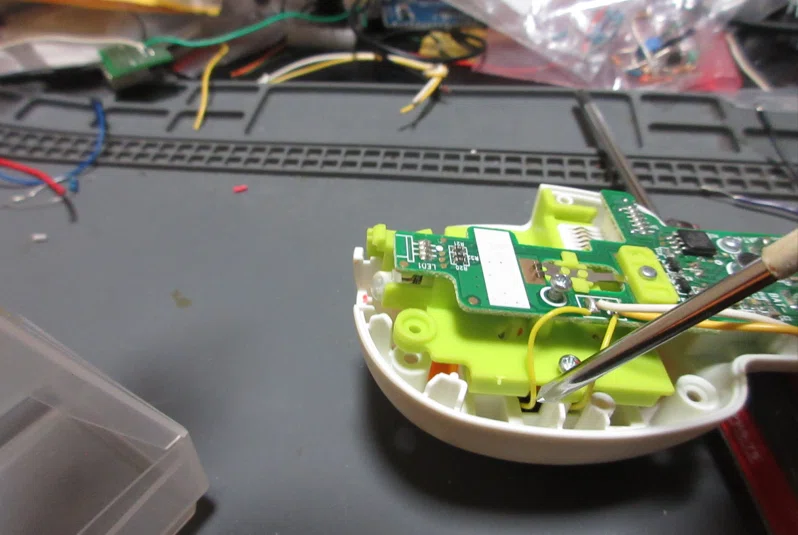

緑色のパーツを止めているネジ、基板を止めているネジを外して、基板と
センサをケースから浮かせます。
基板を止めているネジは3か所です。

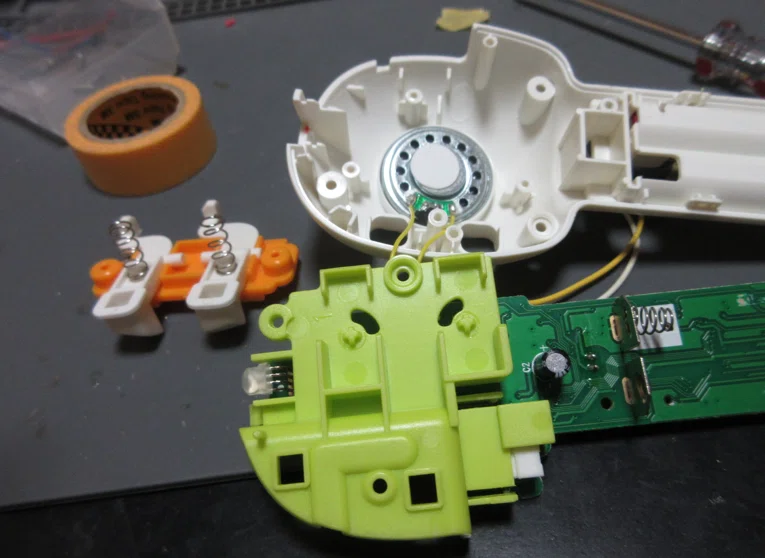

オレンジ色のスピーカ抑えパーツのネジ2個を外します。

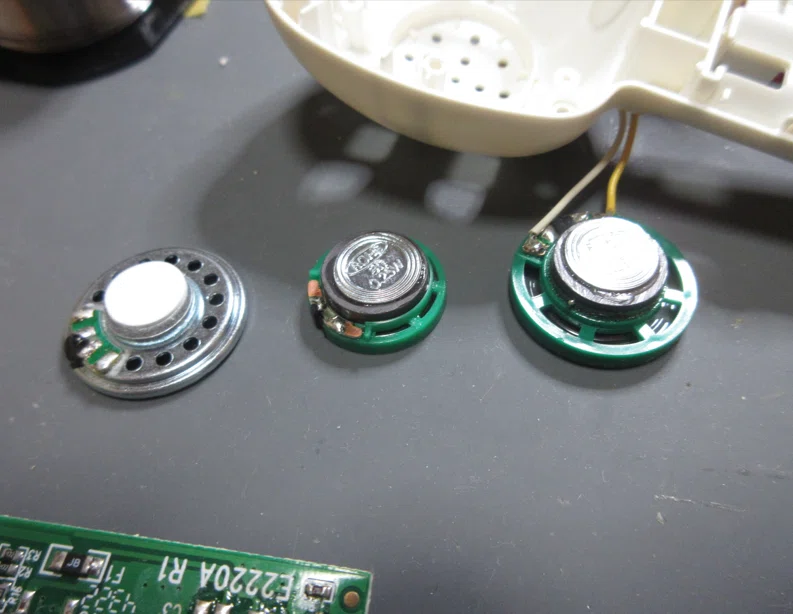

スピーカは27ｍｍの薄型です。テストに使った29ｍｍは入りません。
手持ちの厚みのある27ｍｍを入れてみましたが、スピーカ抑えが浮いて
しまい入りません。29ｍｍでは穴に入りません。

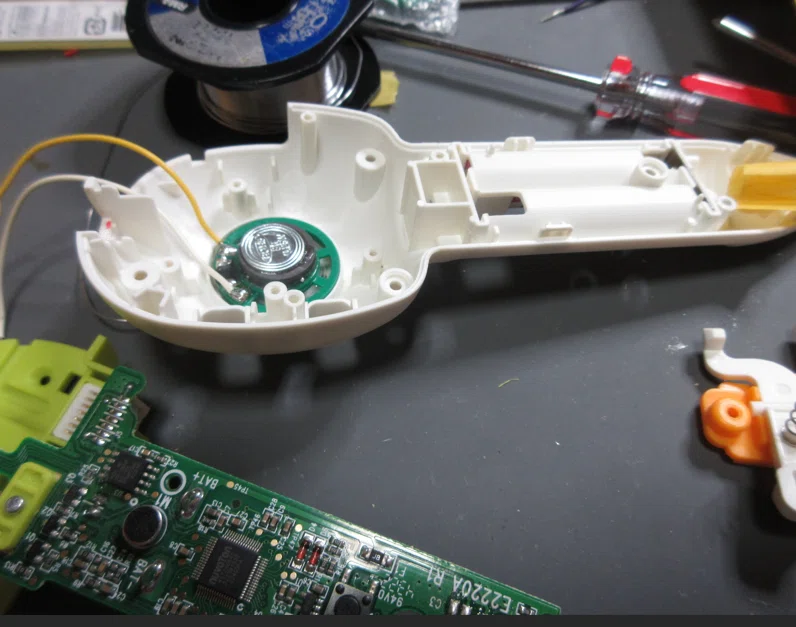

手持ちの21ｍｍをいれると、厚みがちょうどいいようです。
音質と音量はそんなに問題になるレベルではなさそうです。
（ かなり自己都合のバイアスが入った見解ですが(笑））
AliExpressに注文したら時間もかかりますし、送料いれたら500円超える
ので、これで勘弁してもらいましょう！
スピーカ交換が終わったら、組み立てます。

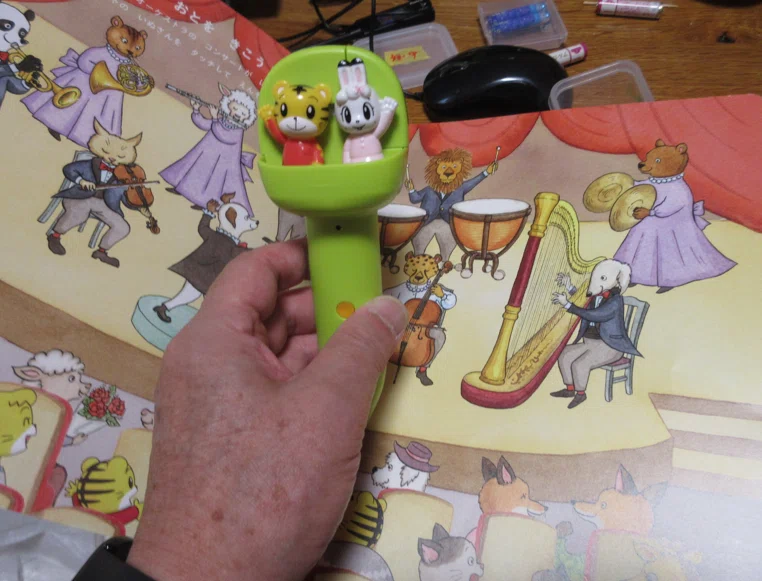

絵本を読んでテストしました。OKです。
これでファイナルアンサーです。
修理完了、お疲れ様です！
④ メモ（次回の自分へ）
-
修理終わった後に、ベネッセに故障を連絡すると無償で交換してもらえる場合があると知りました。
基本は受講中か、受講後1年間とのことですが、自然故障ならワンチャン問い合わせてみる価値はあるかもしれません。
-
修理手順は他ドクターへの共有と再組み立てのために写真で残す。
