スマホの中の「回路」は、 どうやって描いているのか。

そしてキヤノンがその常識を変えようとしている話。

難しい言葉は使いません。でも読み終えたら、ニュースの「半導体」がちょっと違って見えるはずです

スマホ、パソコン、エアコン、信号機——あらゆる電子機器の中に「チップ（半導体）」が入っています。このチップ、どうやって作るか知っていますか？　実はこれ、「光」を使って描いているんです。

チップの回路は「光で描いている」

チップの中には、髪の毛の1万分の1以下という、とても細い電気回路が並んでいます。これを作るとき、工場では「シリコンのウェーハ」と呼ばれる薄い円盤に、光を当てて回路を焼き付けています。

たとえるなら

日光写真、覚えていますか？
光を当てた部分と当てなかった部分で、絵が浮かび上がるやつ。チップ作りも原理はあれに近いんです。

ただし使う「光」は、目に見えないほど波長の短い特殊な光。それで精密な回路を描いていきます。

チップを賢くするには、回路をどんどん細く、たくさん詰め込む必要があります。だから長年、「もっと短い波長の光」を追い求めてきました。

でも、光には「限界」がある

ここで物理の法則が立ちはだかります。

光は、自分の波長より細いものを描くことができない。

たとえば、太い絵の具ブラシで細い線は描けませんよね。光も同じで、波長より細い構造は描けないんです。これを「回折限界」と言います。

今の最先端装置が使う光の波長は「13.5nm（ナノメートル）」。1mmの100万分の1以下という超短波長です。これを作っているのが、オランダのASMLという会社。世界でここにしか作れない、1台200億円以上の装置で、世界中のチップメーカーが並んで待つほどの代物です。

ポイント

TSMC（台湾）・Samsung（韓国）・Intel（アメリカ）——あなたのスマホのチップを作っているすべての会社が、このASMLの装置に依存しています。半導体業界の「ボトルネック」と言われる所以です。

そこにキヤノンが「別の答え」を持ってきた

2023年の秋、カメラとプリンターで有名なあのキヤノンが、まったく違う発想の装置を世界で初めて発売しました。

光を使わない、半導体製造装置。

たとえるなら

「筆で描く」のをやめて、「精密なハンコを押す」に切り替えた。

超精密に作られた型（ハンコ）を、シリコンの上の樹脂に直接押し付けてパターンを転写します。これを「ナノインプリント（NIL）」と言います。

光を使わないので、あの「13.5nmの壁」が関係ない。型さえ精密に作れれば、理論上はもっともっと細い回路も描けます。しかも光源が要らないぶん、電気代がずっと安い。

EUV装置（ASML）

200億円〜

1台あたりの価格。次世代機は380億円超。電力消費も巨大。

NIL装置（キヤノン）

その1/10以下

キヤノン公表。消費電力もEUV比で約1/10。

「じゃあASMLはもう終わり？」は早合点です

ここで正直に言っておかないといけません。ネットでは「キヤノンがASMLを倒す」とか「1nm量産が始まった」といった誇張記事も目につきます。でも現実はもっと地に足がついています。

1

キヤノンの装置、まだ1台しか出荷していない

2024年9月にアメリカの研究機関へ1台を届けたばかり。量産の実績はまだほぼゼロです。

2

ASMLは今この瞬間も動いている

TSMCは今年から「2nmチップ」の量産を標準のEUV装置でスタート。AppleのiPhone 18もそこで作られる予定です。

3

NILにもまだ課題がある

型を物理的に押し付けるので、ゴミが混入したり型が摩耗したりする問題があります。大量生産での安定性はこれから証明していく段階です。

誤解しないで

「キヤノンNILで1nm量産できる」「ASMLはすぐ終わる」——これらはどちらも事実ではありません。技術的に面白いのは確かですが、現時点ではまったくステージが違います。

半導体製造技術

「なぜオランダ？」｜Quuny

では、NILはなぜ重要なのか

ここが本当に大事なところです。

EUVは光を使う以上、いつか必ず「光の壁」にぶつかります。どんなに頑張っても、波長13.5nmより細いものは光では描けない——これは物理の法則なので、お金と時間をかけても覆せません。

でもNILは、光を使いません。つまり「光の壁」が最初から存在しない技術なんです。型の精度さえ上がれば、原子1個分のサイズに近づくことも、理論上は可能です。

NILの本当の価値

「今EUVに勝てる技術」ではなく、「EUVが届かない未来に向かっている技術」。10年後、20年後のチップを作る候補として、世界が注目しています。

それに地政学的な話もあります。ASMLの装置は、アメリカの圧力でいまや中国には輸出禁止。日本やアジアの国々にとって、「日本製のキヤノンNIL」は選択肢が増えるという意味で、技術以上の価値があります。

10年後、チップはどう作られているのか

誰にも断言はできません。でも、業界の流れをざっくりまとめるとこうなります。

未来のシナリオ（ざっくり）

✦ 当面（〜2027年）　→　ASMLが圧倒的主役
✦ 中期（2028〜2032）　→　用途によって共存
✦ 長期（2033年〜）　→　EUVが限界に。NILか3D積層か、分岐点

「3D積層」というのも重要な選択肢で、チップを縦に積み重ねることで性能を上げる技術。平面での微細化に限らず、立体的な方向でも進化は続いています。

ボーカル分析ツールV9にバージョンアップして販売開始

VoiceEdge Vocal Analyzer V9 は、

歌声を「うまい／下手」で採点するためではなく、

どこで声が出ているか、どこで声が通っているか、

どこで伴奏の流れに乗れているかを確認するためのボーカル分析ツールです。

 V9では、曲を標準8区間に分け、各区間の区間パワーと**声の明るさ（α）**を並べて表示します。

これにより、単に音量が大きい場所だけでなく、声が明るく前に出ている場所を見つけやすくなりました。

 同梱内容 ボーカル分析ツールhtml ガイドラインhtml x2 サンプル音源　x3 分析データpng x3

 このツールで見えること 項目内容区間パワー曲のどこで声・音源全体が強く出ているかα値声の明るさ・通りやすさの参考音量保持音量の安定度フォルマント母音・声質の傾向音量レンジ強弱差・抑揚の幅最大ピーク録音レベルの確認0dBFS近接率音割れリスクの確認PNG保存解析結果を画像として保存・比較できます。

ボーカル分析ツールV9にバージョンアップ - quuny - BOOTH

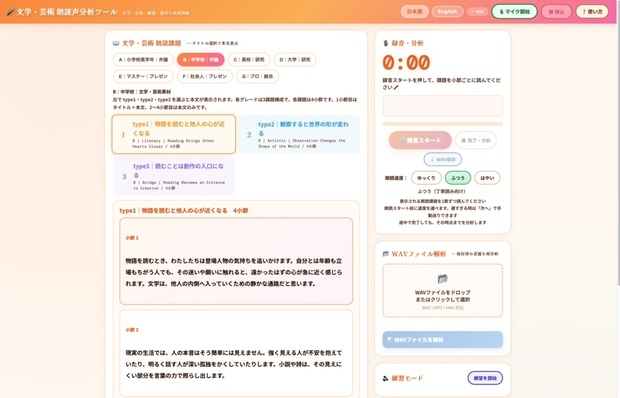

声分析アプリを、ボーカル用に再構成しました。
