キャンプ行けてませんが
キャンプ道具の軽量化の続きです
軽量化で導入したIGT規格のテーブル↓
フレームが分割され折りたたみが出来
コンパクト収納が良い このテーブル
運搬楽ちんです
このテーブルに組合せるガスバーナー
スノーピークのフラットバーナーはもちろん良いけど
もっとコンパクトなシングルバーナーをセットしたい

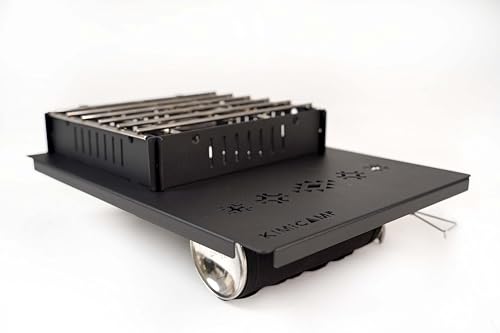

私の持っているSOTO ST-330(フュージョン)がセット出来るプレート売ってる
上手く考えられてます↓
でも
フラットバーナーと同じIGT規格の1ユニット分のプレート
なので ちょっと嵩張るかなー
それなら
フラットバーナー持ってるしフラットバーナーで良いかなー
もっと
コンパクトなのないか❓
ないなら
作りましょう
LETS DIY
なるべく手持ちのものを使い
在庫消化‼️
ベースは以前フュージョン用に購入した遮熱テーブルを使う↓
2つ折りでコンパクト
収納時
展開時
このステンレスのテーブルを加工します
上手く行くと良いけど
先ずは
ガス缶側の脚を手前に移動させる
穴開け場所にポンチで打刻
金属に穴開けする時 これをしないとずれちゃいます
5mmのステンレス用のドリルで穴あけ
ステンレス用だと綺麗に穴あきます
バリとり
脚を外して移動しました
簡単に元にも戻せますよ
次に
フュージョンの土台になる この脚に渡すプレートを作る
使うのは以前100均で購入してた
竹のまな板
買ってたけど使わず やっと出番がやって来た
切断して
バリ取り 面取り
上からみると
こんな感じにカットして
この脚に乗せる為
脚のカーブに合わせ削る
ランンドした脚に現物合わせで削ったけ削った側面の写真撮り忘れた💦
4.2mmの穴をあけた後
皿ザグリ加工します
皿ザグリ加工完了
この加工が大事 皿ネジの頭が出っ張らなくなる
続けて
Lアングルと同じ厚さの1.5mmアルミ板を使います
流石に手持ちなしの為Amazonで購入
カッターで何回も溝切り
傷が深くなったら
ペコペコ繰り返し折って切断
ヤスリでバリ取り
穴あけしたらLアングルと同じ皿ザグリ加工して
竹のプレートに皿ビスで固定すればフュージョンの土台が完成✨
上面から
アルミプレートと遮熱もＯＫ
裏面から
Lアングルで遮熱テーブルの脚をホールドします
続けてIGT規格に合う様に
遮熱テーブルを加工
10×15mmのアルミ角パイプを2本切断
ネジ止めする穴を開け
反対側にはドライバーが入る様
大きな穴をあける
遮熱テーブルにも穴をあけて
アルミ角パイプをネジとナットで固定
取付け完了
取付けたアルミ角パイプ部分がIGTテーブルの枠に乗っかり保持します
10mmの厚さがIGTにちょうど良い
続いてガス缶の固定
100均のガス缶カバーに手持ちのマグネットを2個をビスとワッシャー ナットで止めます
マグネットちょうど2個あった
ガス缶にクルッと巻いて
マジックテープで付ければ
こんな感じになる
ガス缶の切り欠きが上になる様にマグネットと切り欠き部分を合わせて巻いてます
このマグネットをステンレスの遮熱テーブルに付ければ
と思ったら·····
この遮熱テーブルのステンレスは磁石付かないタイプでした
ステンレスでも磁石付くのが多いけど
急遽 ダイソーでマグネットの補助プレートを購入
遮熱テーブルの裏側に2枚貼り付ける
それではセッティング
遮熱テーブルにフュージョンセットし底板を脚に橋渡しして乗せます
ガス缶をマグネットで裏から貼り付け
ガス缶保持が心配だったがマグネットが強力で全く不安無し
テーブルもちょっと加工
この遮熱テーブルの幅はIGT規格では無い為 テーブル板(2ユニット分の広い方)をここからカットして合わせる
テーブルにセットすれば
ピッタリ
火力は下から調整
本当は 既製品の15mmのアルミ角パイプではなく
あと2.5mm大きい17.5mmがあればバッチリなんですけどね
ちょっとだけ隙間があきますがガタツキ無し
遮熱テーブルの中に底板を入れ
2つき折りたたんで
少しキツイけど
もとの収納ケースに収まった
遮熱テーブルがブラックならもっと渋い感じに出来たかな❓
