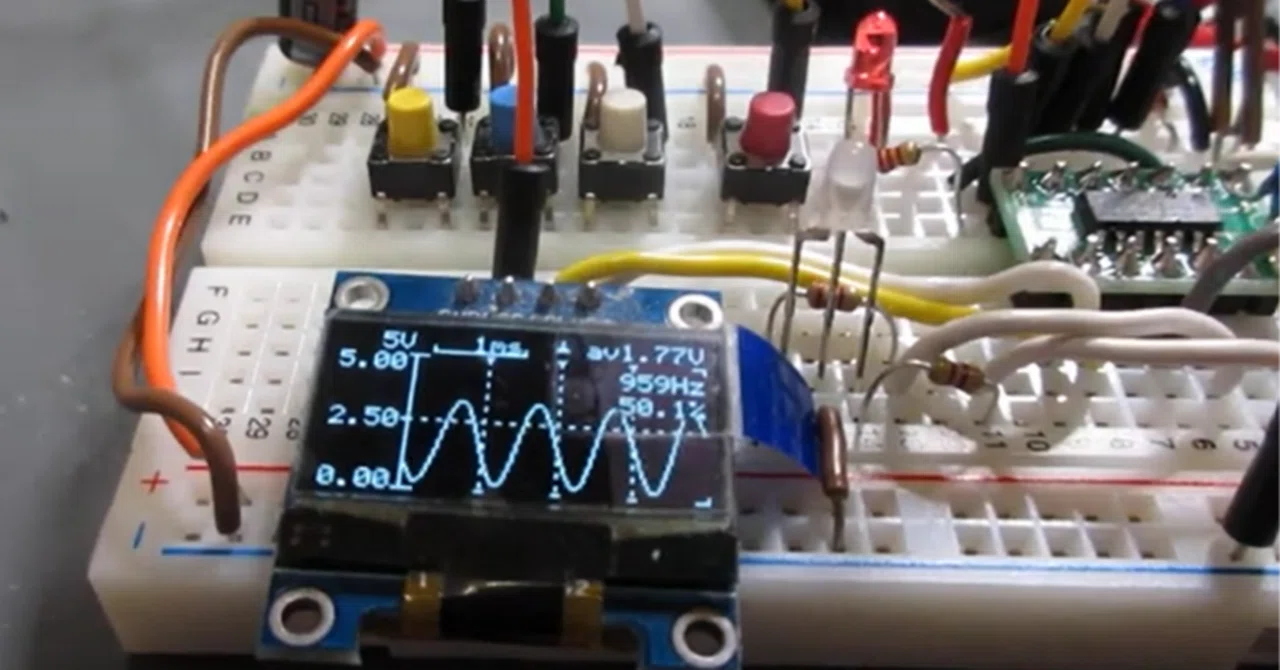

前回【電子工作】コンパクトなATTINY1614簡易オシロ付きロジックチェッカを作りました(その1)
の続きです。名前も「信号みえ太」と愛称をつけました。


今回はArduino Nanoから、ATTINY1614へ移植したのでその報告です。
Arduino IDEにmegaTinyCoreボードマネージャを入れて開発しました。

【変更点】

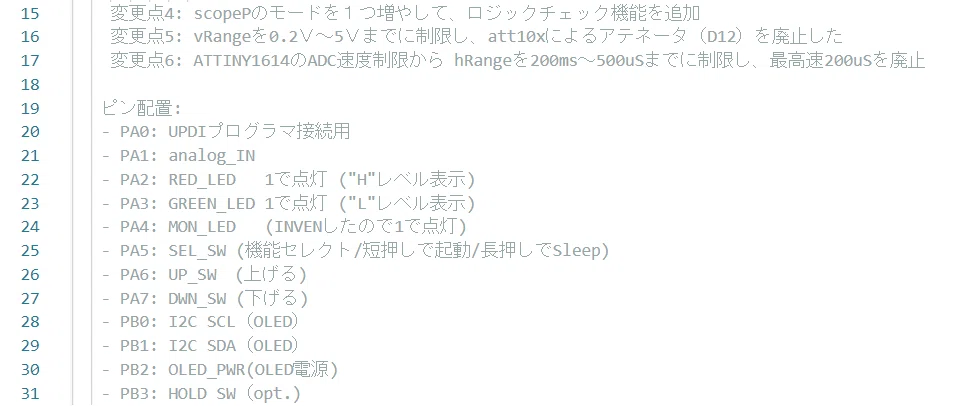

変更はコメントからです。
前回は変更点3まででした。

画像


ピンもATTINY1614の14ピンに合わせて修正します。

赤/緑2色LEDを入れるとギリギリでした。アッテネータを廃止しなかったら
ピンが足りませんでした。
(ピン13のMON_LEDを2色LEDと併用する手はあります)

HOLDスイッチも今回は実装しましたが、実機ではoption扱いです。

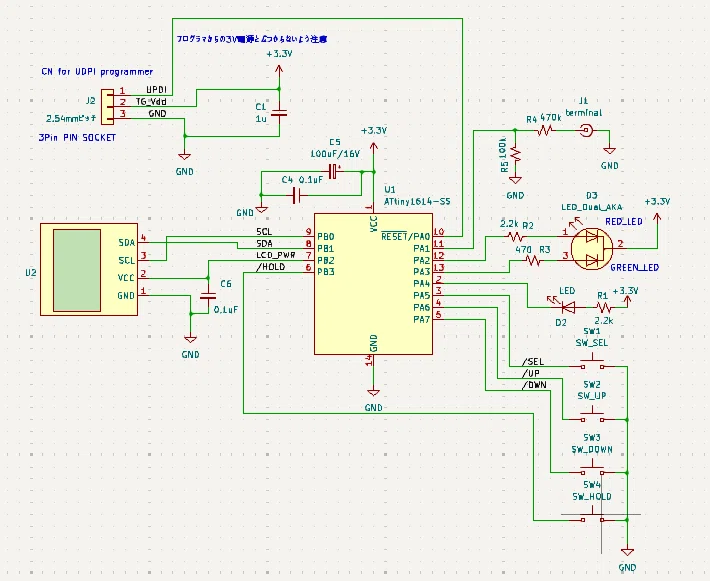

参考のために今回の回路図を添付します。

画像

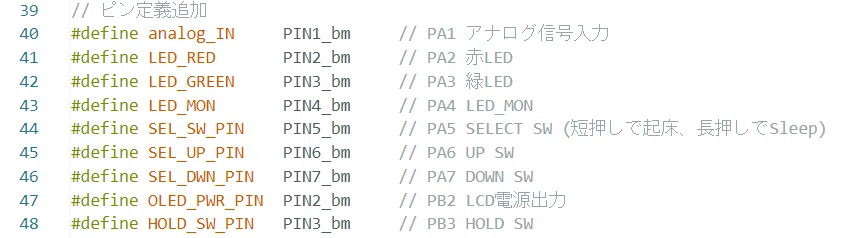

こちらのピン定義通りに配線していると思います。

画像


今回のソフトの最新版はGistのこちらにおいてます。
TINY1614_LOGIC_CHECKER_w_osciloscope_V1.0.ino

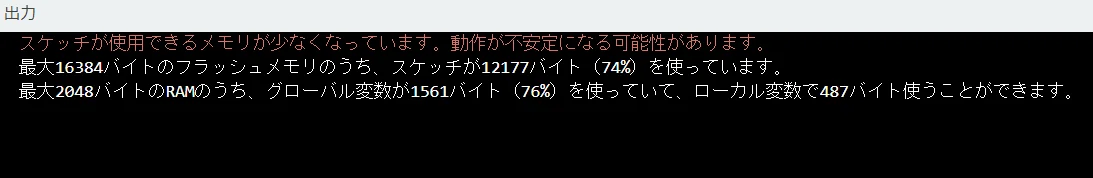

コンパイルした結果はこちらです。

画像


16KBのフラッシュは12.5kB(72%)使用とのことで、無事入りました。

2KBのRAMは1561バイト使用で486バイトしかのこってない、と警告がでていますが、AdafruitGFXを使っていた時はフレームバッファで1kB使うので、残りは200バイトくらいしか残ってませんでした。

ATTINY1614への移植内容はこちらのnoteの記事に書いています。





次回はタカチのSW-53ケース加工とケースへの組み込みを中心に説明しますね。
それでは、おやすみなさい。
