602 段ボールスピーカーを作る(その4)

完成しました。聴いてみたいと思います。
まず段ボール製のエンクロージャーは、問題はありませんでした。

さて、ここからはユニットの特性の話も含みます。(あくまでも、私個人の主観です)
MarkaudioのCHN-70は、中高音の特性の強いユニットのようです。
確かに、由紀さおりの《 夜明けのスキャット 》を聴いた時、彼女のVoがスコ～ン！と鳴ってました。
しかし低音はおとなしめ。ユニットをエイジングさせるため、2ヶ月ほど聴きました。でもロックはちょっと軽く鳴るような気がします。
反面、ポップスや音圧の高めの近年の録音のサウンドは悪くないかもしれません。
1960年代、1970年のロック等は、ちょっと軽い音質で鳴ります。

総合的に、上品な音質。
バスレフダクトも、長さを調整。結局はダクトが無い方が低音の出が良いことがわかり、
段ボールの断面を保護するためにも、エンクロージャーの厚みに合わせたダクトの長さになりました。
私のエントリークラスのアンプでは、ヴォリュームは8時から9時の位置で良い感じで鳴るかな、といったところです。


〈反省点〉
★エンクロージャーが大過ぎた。
市販の10cmユニット用の既製エンクロージャーを見たこともありますが、まだ小さいです。
既製品より大きくても、そこそこサイズの段ボールを選んだつもりでしたが、それでもまだ大きかったのかもしれません。今回の3分の2の大きさでもよかったのかな、と考えています。
もっと小さいことで、バスレフから出る音も違ってきたのかと考えます。

★吸音材。
雑巾を貼り付けただけですが、もうちょっと詰め込むのもアリだったかと。

★重しを入れる。
いかんせん段ボール製なので、軽いです。
本当は内底面に、重しとなる物を取り付けてもよいかもしれません。

★内面の形状
内面は今回はそのままです。中で音が反響して、バスレフから良い低音(?)が出るように、
内面に仕切りを付けるバックロードホーン・ タイプにするのも面白いかと。
複雑なバックロードホーンでなくても、一枚のちょっとした仕切りくらいを取り付けてみるのも、また楽しめるかなと思いました。


まぁ、これは工作スピーカーなので、「どんな音が出るかな？」くらいで楽しむものです。ただ作ってみて楽しいものだったで、もう少し使ってみようかと思います。
そしてまた、新たに製作したいなぁ…と考えたりもします(笑)。

［段ボールスピーカー # 004］

601 段ボールスピーカーを作る(その3)

次に電気工作へ。
この作業は、貼り合わせ、乾燥等がないので、ラクです。

今回使うユニットは、MarkaudioのCHN-70という、10cmのフルレンジユニット。
製作にかかる数ヶ月前、奇遇にも某リサイクルショップで、1個800円で売られていました。思わぬ出会いだったのですが、状態も良かったで買ってしまいました。↓↓↓



秋葉原のパーツショップへ出かけ、バスレフダクト、ターミナル、ユニットの保護グリル、圧着端子を購入(久しぶりの秋葉原、楽しかった！特にパーツショップはワクワクします・笑)。↓↓↓

(左) ターミナル

(右) 保護グリル


バスレフダクト

エンクロージャーの内部配線に使うケーブルに圧着端子を取り付け、ユニットとターミナルへ繋ぎます。
はんだ付けでもいいのですが、はんだ付けってけっこう難しい。圧着工具を持っているので、今回は圧着端子でいきました。↓↓↓

この内部ケーブルも、某リサイクルショップのジャンク品で、約1mの2本セットで200円です。↓↓↓



ユニット、ターミナルを取り付けて、スピーカーが完成です。↓↓↓



少しずつ、ゆっくり作ったので、時間がかかりましたが、集中してやれば、1週間ほどで完成するのではないでしょうか。

どんな音が出るでしょうか。

［段ボールスピーカー # 003］

600 段ボールスピーカーを作る(その2)

箱の側面部を、スピーカー前面、背面として作ります。
使用するユニット(スピーカーの音の出る本体)の内径、バスレフの外径、ターミナル(ケーブルを繋ぐ端子)の内径を、これも以前、100円ショップ買ったノギスで計り、それぞれの内径、外径に合わせ、コンパスカッターでゆっくり丁寧に切っていきます。
一回では切れないので、何回もゆっくり深く切り込みを入れながら、くり抜きました。
↓↓↓



箱をそのままスピーカーに加工しません。そのままでは、あまりにも薄過ぎる。
なので、厚みを持たせるため、肉付けをしていきます。
1つの面を約2cmの厚み(段ボール4枚重ね)にしました。
前面、背面は扱い易さ、見栄えを考慮して、肉付けを「内張り」にしました。
そこで内張り用のパーツを作ります。すでにユニット等が入る穴を開けているので、それに合わせ、鉛筆でなぞり、くり抜き作業が出来ます。そして貼り合わせて、パーツはできあがり。↓↓↓




これらを、前面内側、背面内側に貼り付けます(赤ペンで囲った部分がそれ)。↓↓↓



外からユニットの穴を見ると肉付けがこんな感じです。↓↓↓



エンクロージャーには吸音材が使用されます。
これは「自作スピーカー」ですが、「工作スピーカー」なので、そんな高価(?)な吸音材は使いません。
しかし段ボールは紙材なので、あまり共鳴してもどうかなと思います。なので、雑巾を買ってきて、内面に軽く貼り付けました。↓↓↓



ここまでのプロセスが、ちょっと大変だったかもしれません。


さぁ、あとは蓋を閉じ、箱型にして、天面、底面、側面それぞれの大きさに合わせた段ボールをカットして、貼っていきます。

エンクロージャーの原型が出来ました。↓↓↓



遠目で見ると、しっかりしてそうですが、近くで見ると…↓↓↓


いびつだし、隙間もあります。まぁ、機械でしっかり切った訳でもないし、新品の段ボールを使っていませんし…。でもいいんです、「工作スピーカー」ですから(笑)。
隙間は、スポンジゴムや段ボールの切れ端などを詰めて、補修しました。

ただこのままだと、ちょっと…、と思い、100円ショップで売られている、簡易壁紙を購入。もちろん、事前に必要分の長さを測り、6本程購入しました。色もお好みのものが選べます。私は薄ブラウンを選びました。
慎重に壁紙を貼り、穴の部分の壁紙は、貼ってからカッターで丁寧に切り抜きました。

エンクロージャーは完成です。↓↓↓



［段ボールスピーカー # 002］

599 段ボールスピーカーを作る(その1)

過去に、あるTV番組で紹介されていた「塩ビ管スピーカー」という、自作スピーカーを製作したことがあります。(記：音楽コラム # 52)
本当に楽しくて、2セット作ってしまったほど。それらに改良も加えてきました。
(現在は、1セットだけ残っており、それは休止中)

「また自作スピーカーやってみたいなぁ」と思うも、下手すると自作スピーカーだらけになってしまう(笑)。
ですが、１つ作ってみたいと思っていたのが段ボールスピーカー。エンクロージャー(スピーカー本体の「箱」のこと)に、段ボールを使用する。けっこう、自作で試している人がいるようです。
ちょうど製作できる機会が(2026年)2月と3月にあったので、チャレンジしてみました。

作るに当たって、「製作費を安くする」のもコンセプトだったので、段ボールはスーパーマーケットからいただきました。
まず核となる段ボール選びから。
本当は(?)前面、背面、天面、底面、側面をそれぞれ独立で作り、貼り合わせ、組み立てることを考えたのですが、なかなか難しそう。まるでドリフターズのコントで見られるセットの壁が倒れるように、箱が崩れたらイヤだな思い(笑)、核となる箱をそのまま活かすことにしました。 そうすることで、強度もあります。

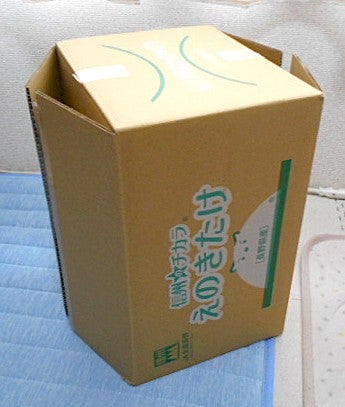

野菜や果物を入れていた段ボールの方が、丈夫な物が多いです。それで選んだのが、「えのき」の運搬で使われていた箱でした。↓↓↓


写真の見方で、(約)幅24.5cm×奥行き27cm×高さ38cmの箱です。

製作の前に揃えたい道具。
某100円ショップで、アルミ製30cmものさし、ボンドを塗るためのヘラ。そして、コンパスカッターを買い揃えました。
ホームセンターで、木工ボンド(500g)を買いました。↓↓↓

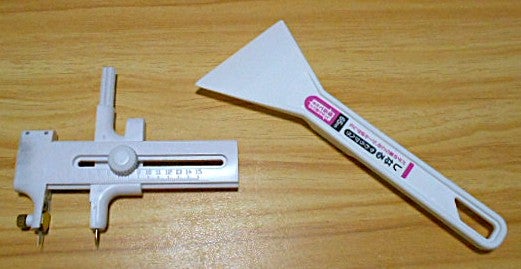

コンパスカッターとヘラ

さて、作業開始です。

［段ボールスピーカー # 001］
