USBの電圧レベルで使うファンコントローラー

子供の科学 

「子供の科学」とか「ラジコン技術」とか、なにか「らしい匂い」のする世界に惹かれて育った人は、今でも沢山いると思います。





今のAmazonのサイトをめくっていると、同じ「らしい匂い」のする商品が幾つも出て来て見入ってしまう。 それが私のデスティニーなんだと思います。 むろん、そればっかしの人生ではありませんが。







ファンコントローラー 

USBのコネクターを備えたファンコントローラが色々あるので、少し調べました。 PCのUSBコネクターやスマホ充電器のUSB出力などを電源にする「小型の扇風機」があり、その風量調節というニーズがある様です。







この種のUSB型ファンコントロール（ファン以外にも使えますが）は、数百円の価格で色々と出ています。

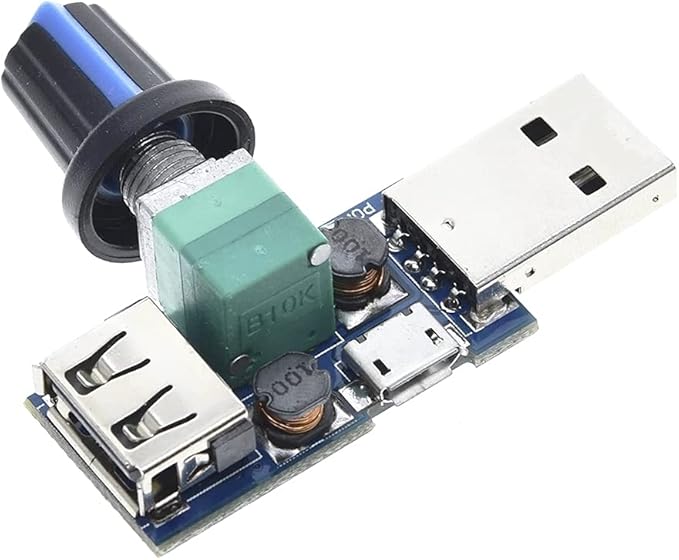

下は、そんな製品のひとつです。



Ren He 2個セット USBファン 速度コントローラー 無段階調節 DC 5V ミニ 回転制御 ポテンショメータ スピードコントローラ レギュレーター 変速スイッチ LED調光・USB扇風機風量・ボリューム・テーブルランプ照度調整に最適 電力調節器 　 マルチポジション風速レギュレータをミュートします。スイッチ付きノブ。強い/弱い風は自由に調整できます。USBファン無段階調速機。 無段階速度レギュレータの出力電圧範囲は2.5V〜8Vの間でスムーズに変化するため。時計回りに増加、反時計回りに減少。 スマホの充電ケーブルなどのマイクロUSB端子や、通常のUSB端子（USB-A)から給電できます。入力端子:USB-Aオスまたはmicro-Bメス、出力端子は、通常のUSB-Aメスです。 使用方法：非常に簡単です！ガバナーを携帯電話の充電器または充電器に挿入し、www.amazon.co.jpcard image







【製品仕様】

入力電圧：DC 4〜12V

出力電圧：DC 2.5〜8.0V

定格電力：5W（過負荷使用しないでください）



【商品説明】の抜粋

・使用方法：速度コントローラを携帯電話の充電器またはUSB電源に挿入し、ファンのUSBプラグをガバナーのUSBポートに挿入してから、調整ノブを回して、大小風量

を調整します。



▪ ガバナー（調節器）は、このユニット自体を指している様です。
▪ 2個セット \600で、これが普通の価格の様です。
▪ USB Micro-B のコネクタがありますが、これは入力電源用です。
▪ 出力は、上の写真の左側の USB-Aメスです。
▪ USB扇風機風量・LED式テーブルランプ等の用途を想定している様です。



【注意事項】

※本製品をご使用頂くには、専門知識を持つ必要がありますのでご注意ください。



▪ ユニットにケーシングが無く、製作販売元らしい注意書きは好感が持てます



回路はDC-DCコンバータでしょう。 この方式で、入力電源の 5vを超える 8vの出力を可能にしています。







DCコンバータなら 

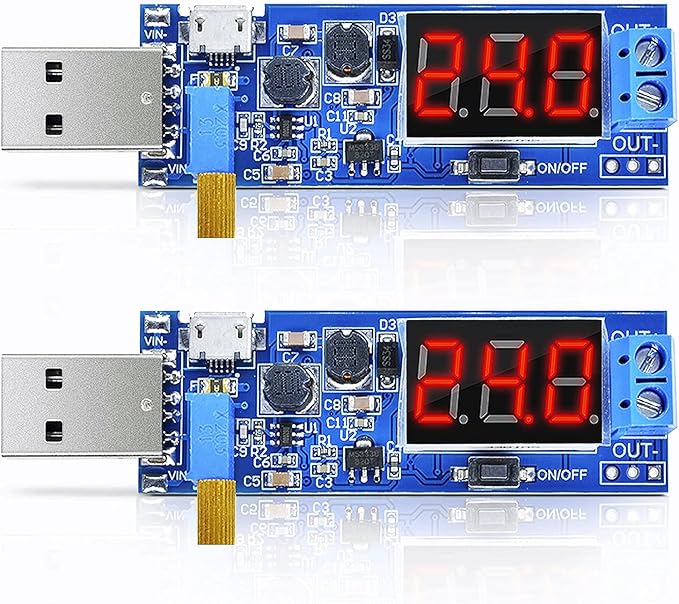

少し毛色が違いますが、USBコネクターを電源入力にしたDC-DCコンバータで、電圧表示を設けたものがありました。









先の回路の変形の様に思えますが、高い電圧に対応するものの、許容出力はむしろ小さい製品です。




出力電圧 許容出力
1.2v ～ 2v 2w 以内
2v ～ 20v 3w 以内
20v ～ 24v 2.5w 以内





こういうの使う人はだいたい判っていると思いますが、ノートやデスクトップPCのUSBを電源にするのは少し不安です。 万一の場合に、マザーごと痛める可能性があるので。 充分にテストしてならアリかもしれませんけど。
