PVは晴天しか発電せず
狭小都会生活は、建物間の谷間風のほうが多いと思う。
マンション向け家庭用蓄電池の常設化の普及は遅く、
HEMS,BEMSの言葉すら聞かなくなったご時世。
もっと身近に・・・・
3kWクラス程度までのポータブル電源商材が増えてきた。
直に付けられる発電装置があるといいですね。。。
というわけで、
水力や風力で発電できる
ブレードと、ジェネレーター作りを
１年前から細々と進めていました。
今回は 風をテーマに、サボニウス型風力発電からスタート。
まずは、コイル作りから。
可塑性ボビンの手作りは６年ぶり。
３Dプリンターで作成し、軸部分を勘合するとコイルボビンになります。
当初、ワイヤを１層毎に瞬間接着剤で固めながら作る方法で
進めていましたが、１層８ｔｓ巻きで 14層整列密着巻きが
出来なかったぁ。
10層目あたりから巻き崩れ・・・・
LCRメーターでRdc,Rac値を見るより
Q値だけで 心の乱れ100％バレます。
（綺麗に巻くには１個30分ぐらい集中します）
各コイル112ｔｓ巻きました。インダクタンスは240uH程度です。
ウレタンワイヤ（≒エナメル線）の断面積はφ0.48相当ですが
今回は2UEW150/0.04のUSTCを用いているので、
若干巻線が潰れて、かなり密着したコイルの完成です。
コイルブレード部分PLA材を用いて４分割して作成
４個をパッチンで組み上げるとこんな感じに。
コイルボビンをブレードに挿入して中央のPLAでパッチン止めします。
（実は、接着剤を一切使っていません。ここまで、すべて勘合のみです）
結線が見えないようにカバーも３Ｄプリンタで作成。
簡易実験からスタートなので磁石はＤＡＩＳＯ品(3個入り)を使用。
（今は2個100円ですね。。。。。）
本番用のネオジムは、直径18ｍｍ厚み４ｍｍ品
（品番：ND0132 ： JPY@188/PC）を株式会社マグファインへ33個発注中。
MDF４ｍｍ厚みに2.5ｍｍ厚みの固定穴にネオジムを
・Ｎ極 ・なしＳ極に圧入（ここではウルトラSU接着剤を使用）

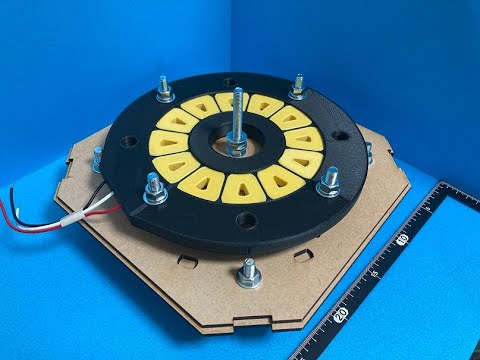

下段のマグネットブレードの上にコイルステーターをねじ止め
した状態はこちらです。
発電状況は動画をご覧ください。
台車１個で走らせるM車つくり。
円筒型振動モーター（ 円筒形 振動モーター ＬＡ３Ｒ５－４８０ＤＥ P-06784 ）
円筒形 振動モーター ＬＡ３Ｒ５－４８０ＤＥ: パーツ一般 秋月電子通商-電子部品・ネット通販 (akizukidenshi.com)
軸はφ0.7mm
ウォームギアの穴径はφ1.0mm
なので、IMONで中空パイプ
ウォームギア探しで、他に沢山部品取りできそうな
7011-1D1を調達。
ベースとなる台車は、
KATO 11-033 TR69カプラー長 ビス止 ２個入
TNカプラー部分は適当な面位置でカット
パッチン構造なので、接着剤は使用しません。
こんな感じです。板おもりをまげてしょわせています。
台車がデカイので、すこしディフォルメしたデザインにしました。
年内はここまで。
これから、那須の山荘に籠ります。
やはり１２V、いや、モーターを労わるには最大９Vぐらいを考え
DC-DCを内蔵したモデルがこちら。
５V→９V にして ０～９VまでPWMコントロールできるにしています。
10輌編成も余裕で制御可能です。
PWMコン３兄弟です。
ちなみにワニ口ケーブル用意しておくと、
回転もの制御の工作などには とても便利です。
こちらも、DC5V入力で、内回り、外回りが運転できるように
2chのPWMコントローラーを作ってみました。
ちびっ子用は主に Bトレと、富山ライトレール系です。
40年前のNゲージ機関車は、もっと電圧上げないと動きません。
これは次ネタにて。
充填率はデフォルトの15％のまま。
平面の一部はハニカム構造です。
こんな感じに仕上がります。
LEDは青色にしてみました。
レイアウトボードとの接続は、見た目重視の為、LANケーブルのコネクタを活用。
4ｃｈ分（8本の線）があるので、意外と便利です。
もう終売したみたいです。ほとんど、店頭で見かけません。
・フラットＬＡＮケーブル１ｍ
と
・画材屋で購入したボード（515ｘ364mm：Ｂ３サイズ）
・キャン★ドゥ のコルクボード
を貼り合わせ
・関水金属手動ポイント
・ＫＡＴＯ 808ｍｍ長のフレキシブルレール
を用いて、内回りR117 外回りR152で敷設。
カーブと直線区間 ４か所に、絶縁カプラーを取り付け
今回は全部に給電結線ですが
将来、閉塞区間自動運転できるように給電と信号を配線。
通過検知はcdsセルを４か所、枕木の間に組み込んでいます。
角に写っている 小さい機関車 は、次次ネタにて。
シングルのPWMコントローラー
モバイルバッテリーDC５VからUSBケーブル経由でコントローラー部に供給。
可能な限り小さくしています。
３D印刷は30分ぐらい。
勘合部分は 200umぐらいクリアランスを設けておけば、
大体、綺麗に嵌め合わせることができます。
PLAは黄色艶消し。3Mのマスキングテープと同じ色です。
中味はこんな感じ
DC電圧表示や６PトグルSW（方向転換用）、ボリューム用ツマミ、RCAジャックも
安易に入手可能な部品で構成されています。
６Ｐトグルスイッチ ２回路２接点 パネル取付用: パーツ一般 秋月電子通商-電子部品・ネット通販 (akizukidenshi.com)
小型ボリューム用ツマミ（ノブ） １５ｍｍ ＡＢＳ－２８: パーツ一般 秋月電子通商-電子部品・ネット通販 (akizukidenshi.com)
ＲＣＡジャック ＲＪ－２２９０Ｎ／Ｙ（黄）: パーツ一般 秋月電子通商-電子部品・ネット通販 (akizukidenshi.com)
１時間もあれば、出来る下準備の小ネタです。
２ｃｈ用に準備中。。。。。
久しぶりに工作始動。
ゲーム機作りは、しばらくお休みします。
ちびっ子用の
PWMパワーパック作るための部品集め。
TOMIX 5592 中古２個をメルカリ購入。
本来のノイズ取り用CRとしては使わず、
DCフィーダー用ケース＆端子の部品取りで購入。
その分解履歴です。
コンポジットケーブルを利用して、DCフィーダーを作成。
Maker Faire Tokyo 2020 にて
「ここに、コイン入れられるといいよね～」
とのアドバイス頂き・・・・
シルエットは、ゲームセンターらしさを追求しつつ、
両機種の基本フレームにマッチする
オリジナルのベースユニット 出来ました。！
86度まで開口します。
MFT2021に持参します。
-----------------------------------------------------
以下作り方の備忘録。
-----------------------------------------------------
前面開閉部
-----------------------------------------------------
MDF４ｍｍ厚をカットして開閉部を作成。
写真右側の MDF盆 は 落ちたコインが溜まる部分。
コインセレクターのネジ取り付けを考慮して
Ｌ字ＭＤＦ支えに指孔用の開口部を設けました。
側面へ取り付ける丁番部分には、
４ｍｍのＭＤＦ１枚と２ｍｍのアクリル板１枚を取り付けています。
-----------------------------------------------------
コイン課金音
-----------------------------------------------------
おもちゃの音声モジュールをスピーカーに接続
コインシューターのトリガーで音が鳴ります。
-----------------------------------------------------
ボックス音
-----------------------------------------------------
Bluetoothスピーカーを挿入。様々な接続性を確保。
-----------------------------------------------------
部材調達メモ
-----------------------------------------------------
ebay調達品
2pc Tubular Cam Lock with 5/8" Cylinder 2 Keys Alike Pull Drawer Cabinet Toolbox
メルカリ調達品(x2pcs)
コインセレクターPFB-730(100円用)
PayPayフリマ調達品(x2pcs)
JBL GO 送料込み Bluetoothスピーカー JBL ポータブル Bluetooth
Amazon調達品(x1pc)
ロジクール PCスピーカー パソコン用 Z120BW
秋月電子通商(x2pcs)
ゴム足（丸） ＲＦ－２０－１０（４個入）
コーナン商事（ドイト）(x Each 1pc)
カラー丁番（ゴールド/シルバー）38mm @\154（税込）
PlayStationClassicも、BLTヘットフォンが聞けるように
Bluetooth5.0 （Txモード）の基板を搭載してみました。
MiniUSB電源はオーディオアンプ部から供給、MDminiと同じに。
格納箇所はマーキー部分に。
基板上の凸ボタンを３秒押すと、接続サーチモードになります。
MFT2021に持参します。
