ESP32のRoverのDevkitじゃないやつ。でWioLTEコントローラーを作りました。

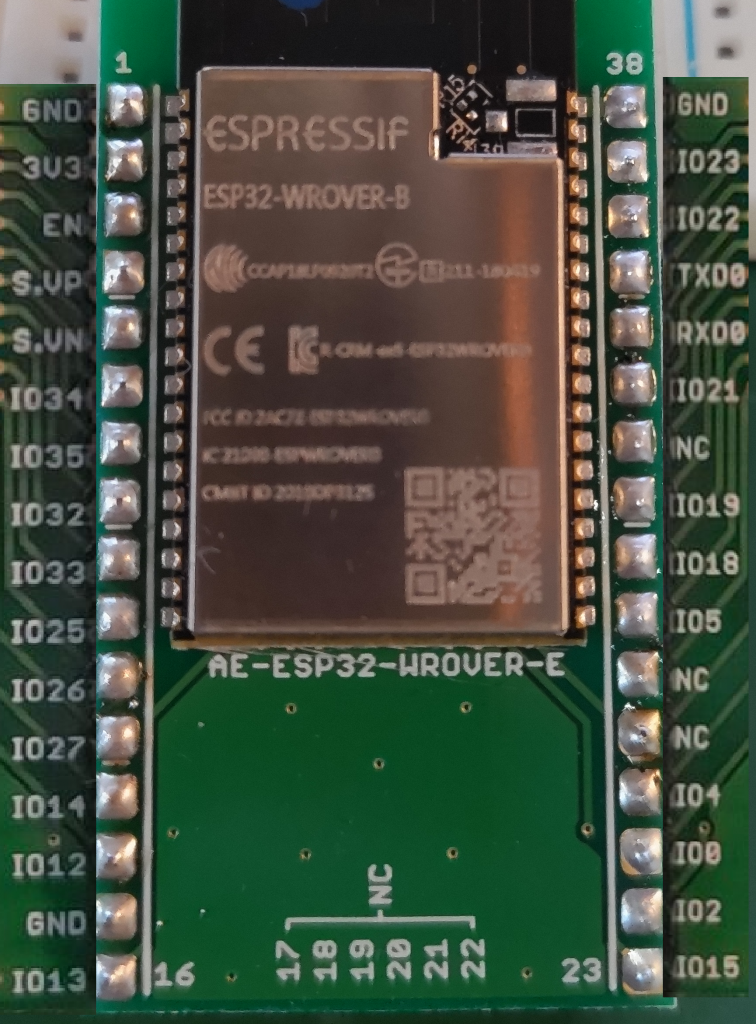

RoverのDevkitじゃないやつはこれね。(笑)
参考までにピン配置の代わりとして
左右に裏の画像をくっつけております。
電池で動かしたいので電流測定結果。
リレーON時 150mA
WIO-LTEを外した場合 70mA
リレーOFF時 2mA
ESP32も外した場合 2mA
つまり、3.3Vを作るために使用している3端子レギュレーターですが、
これだけで2mA消費しているってことです。
低損失三端子レギュレーター ３．３Ｖ１Ａ ＢＡ０３３ＣＣ０Ｔ
[BA033CC0T]
データシートによるとバイアス電流が標準2.5mA、最大5mAってなってて、
データシートの測定環境がTa=25℃、Vctrl=5V、Io=500mAとなっており、
ま、2mAぐらいは妥当な数字として。結構消費電力多いね。
違うレギュレーター使えば、半分以下にできそうですね。
WioLTEは気難しくて、少しでも電圧が電流が足りないと、ちゃんと動いてもらえません。
もしかしたら、回路の接点の抵抗とか考慮すると、5.1VのACアダプタを用意した方が良いのかもです。
回路
