太陽電池充放電コントローラー-SolarAmpminiの修理。
秋月で買った通販コードM-06167太陽光パネルを接続して
バッテリーに充電したり、バッテリーの電気を使ったりする時に
自動で制御してくれる便利なやつ。

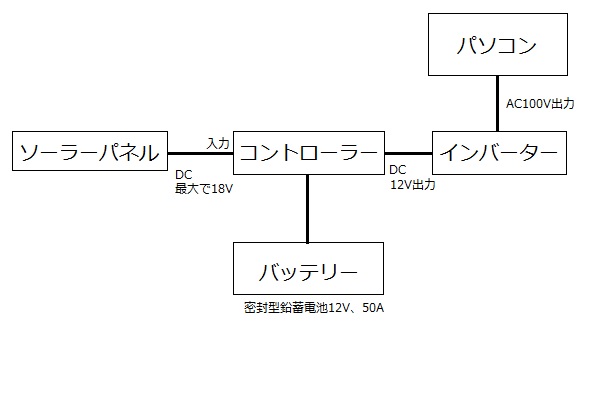

つなぎ方は簡単。
パーツは
【M-05360】 太陽電池モジュール（４Ｗ）
【M-06167】 太陽電池充放電コントローラ ＳｏｌａｒＡｍｐ ｍｉｎｉ
【B-12927】 完全密封型鉛蓄電池 １２Ｖ５０Ａｈ ＷＰ５０－１２
インバーターはテキトウで。
ソーラーパネルは1枚だと9Vなんで、２枚直列で最大18Vとしています。
バッテリーがフル充電になったのを確認して上の図のパソコンのところにデスクトップパソコンを接続。
電源ON。『ぐはー』とは聞こえませんでしたが
コントローラーちゃんがお亡くなりになりました。チーン。
で、買い直そうかなーなんて思っていましたが、
なんかもったいない気がして。捨てないで取っておきました。
・
・
・
・・・・それから・・・・一月ぐらい経過。
昨夜、夢を見た。『簡単に治るであろう。』と神のお告げが。
で、とりあえず、バラして、

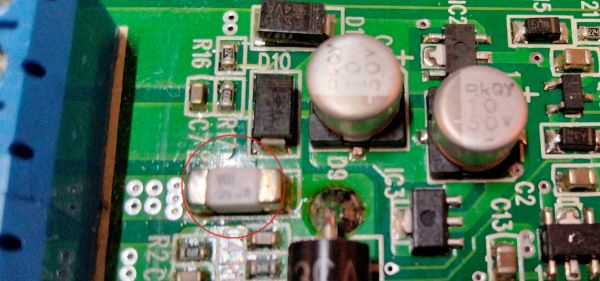

神のお告げの通りバッテリーのラインからテスターを当てていくと、
1つ目の部品の所で電気が来ていない。
パーツの名前はKOAC 10A。ググるとヒューズだって。
単純に電流を流しすぎて安全回路のヒューズが切れたっぽい。
直結するとすぐにLEDが点灯して生き返ったので修理はこれでOKとするが、
内部にヒューズっていうのも使い勝手が良いとは言えないので、
外部にヒューズを増設することにしました。
P-09629 ヒューズホルダー（中継用） ＭＦ－５２０
P-07138 ガラス管ヒューズ ＭＦ６１ＮＲ ２５０Ｖ１０Ａ ３２ｍｍ
