マイクロ波レーダーセンサーでRCWL-0516で人感センサーを試す
ドップラーレーダーRCWL-0516を使用した人感センサーの実験記事です。
■ドップラーレーダーを調べてみると
ドップラーレーダー(Doppler radar) は発信した周波数と反射してきた周波数（波長）の違いも測定して対象物がレーダーから遠ざかっているのか、近ずくのかを測定することで、対象物までの距離と移動速度を推定（ドッブラー効果を利用）することも出来ます。
参考URL
http://www.geocities.jp/hiroyuki0620785/intercomp/wireless/radargen.htm
という事のようです。つまり、
■一定の周波数の電波を発射する。電波が対象物に当たると電波が反射してくる。
反射してきた周波数を測定。物体が遠ざかっていれば元の周波数より低くなり、物体が近づいていれば元の周波数より高くなる。
反射してきた周波数から物体が動いていることを検出する。という事らしいです。
そんな凄い物がたった数百円で手に入るなんて。いい時代になりましたね。

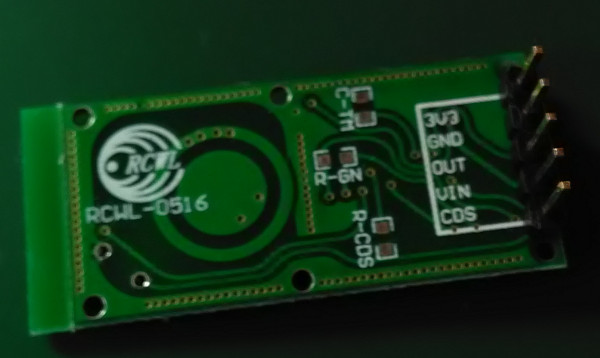

■手に入れた物がこれ
物体を検出した場合にLEDを光らせる実験を行い、実際に人の検知が何メートル先まで可能か実験してみます。
■ピンアサイン
3V3 ： 3.3V安定化出力。他のデバイスの電源としては使用できない
GND ： グラウンド 電源0V
OUT ： 信号線 検出時＝3.3V、未検出時＝0V。未検出になってから3秒間は3.3Vを保持する
VIN ： 電源 5V～12V
CDS ： CDSの出力（CDS接続時）デフォルトでは未接続
参考URL
本家 http://forum.hobbycomponents.com/viewtopic.php?t=2181
翻訳 https://plaza.rakuten.co.jp/v62000/diary/201801030000/

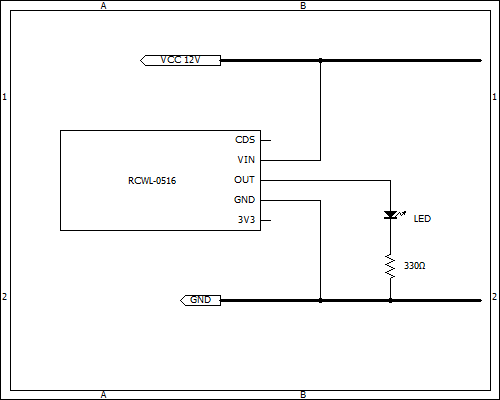

■回路図
5Vで動作確認した場合は検知距離が非常に短かったので12Vにて作成
■動画
動くものに敏感に反応して３秒ぐらい信号を出す。
■測定方向
RCWL-0516
基盤の裏面の丸いパターンから電波を発射および受信していると思われます。
■実験結果
結果 5.1メートル
手を組んだ状態でスクワットをした人間を検知可能
