UVtronで炎を検知する
炎を検知する方法を調べていたところ浜松ホトニクス社のUVtronとその駆動回路にて炎を検知できる事が判りましたので取り寄せて実験してみることにしました。
参考URL
http://eleshop.jp/shop/g/gF2H123/

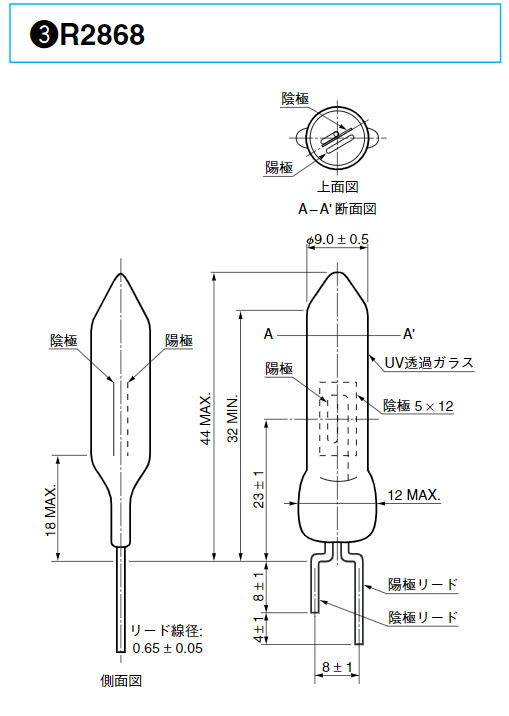

今回使用したのはUVtron R2868とその駆動回路C10807-01です。
■制作
届いた説明書を参考にしてオープンコレクタ出力の２でテストしていたんですが、
こちらは回路が入っていない様です。
参考URL
https://www.hamamatsu.com/resources/pdf/etd/C10807_TPT1025J.pdf
２ページのNOTEに記述がありました。「C10807-01/02はオープンコレクタ出力（２）は出力されません」
これは罠ですね。
これが判らなくて壊れたのかと思いビビりまくりです。

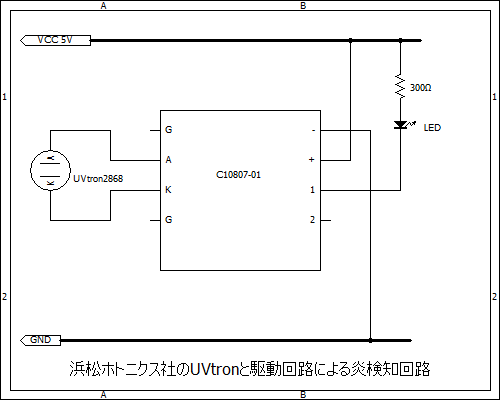

とりあえず、動く回路を掲載します。
ちなみに、C10807-01のCXコンデンサ追加点には1μFの電解コンデンサーを追加しています。
これで、大体１秒です。
回路は簡単で
炎を検知したらLEDが光るという単純明快なものです。
■動画
■実験１：ライター（炎小さい）
ライターの炎（高さ15ミリ。幅5ミリ）
記録：3.4メートル
■実験２：カセットコンロ火力最強（高さ10センチ、幅10センチ）
記録：6.9メートル以上
私の住居ではこれ以上の距離を測定するのは無理。測定限界。
■実験３：カセットコンロ火力とろ火（高さ1.5センチ、幅10センチ）
記録：4.5メートル
