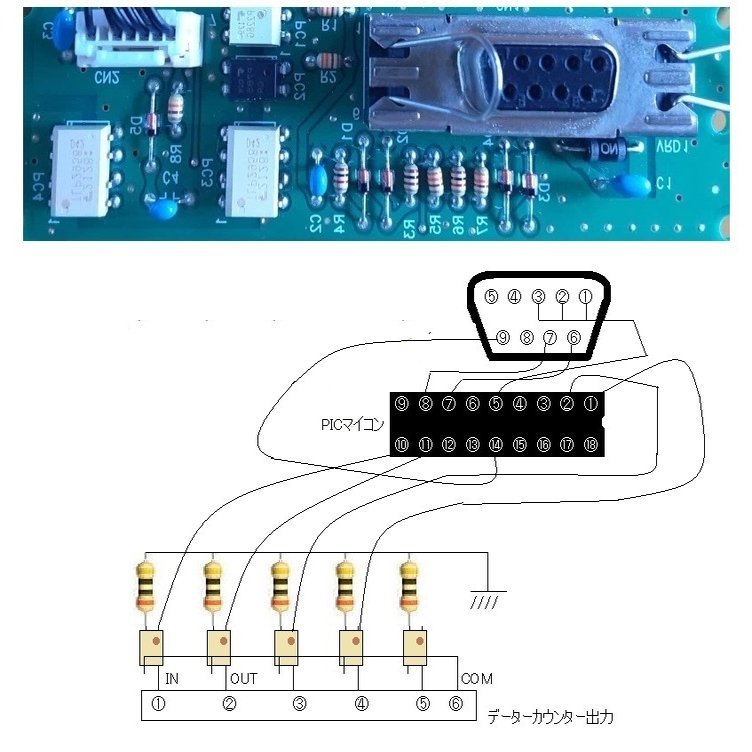

テスターで導通を追ってみた
① 正しく信号を捕まえる
-
RS-232Cレベル（±12 V）
→ USBシリアルやPCで境界がそのまま読み込める -
TTL/CMOSレベル（0–5 V/3.3 V）
→ MCUのUARTピンに読みやすい
どちらかを判断し、適切な物理層インタフェースを用意する。
② 解析ツール
オシロだけではなくロジックアナライザ（シリアル電文をデコード付きで見える化）が必須。
理由：オシロ → 単に波形が見える。ロジアナ → 論理レベルでバイト単位の並びを解析できる
通信の ボーレート設定 → 62,500bps
パケット（ヘッダ＋データ＋チェックサム）解析
同期（300 msループ等）でトレース
Tx/Rx両方を同時に記録という解析工程が発生する。
