壊れたBMSを色々と見てみました。
黒線は、バッテリー端子確定
で、上側のMOSFETは無事（導通なし）
下側は導通
MOSFETの右側全部上げて導通チェックしたら1か所だけ×
これで発熱がなくなるか？
でも線を切っちゃった。
MOSFETは、熱が逃げて半田ごてでは外せなかった。
昨年6月に楽天プリペイドSIMが終了して
同じ楽天系のsimを６月に購入したのだけど…
12カ月利用可能となっていましたが
3月末で終了となりました。
4月になり気がつけばプリペイド楽天simでデータ通信ができません
そういゃ、プリペイドsimも本人確認の義務化をするとかなんとか国が言っている。
詐欺に悪用されるからという理由みたい
しかし、いくら規制しても詐欺をする人はさらに上を考えるだろう…
むしろ、本人確認のできない方や外国の方が困るだけ…
当方もそうだが色んなsimを使って遊びたい方や少額で楽しめる
遊びを規制しようとする姿勢がいけない
なんでもそうだが、パスワードを設定しようが本人確認をしようが
すきを狙って来るのが詐欺師であり、強化してもユーザーが困るだけ
はて住所、身分証のない人はデータ通信ができないようにするのか？
詐欺が多いのとマネーロンダリングする人がいるからと郵貯銀行もPCやスマホで
振込もできんようになったし…デジタル化が進んで不便になったよーな…
2026年03月分独立型太陽光発電消費分
3月1日 8411.9kW/h
3月31日 8466.7kW/h
54.8kW/hの消費
暖かくなったのでエアコンはほとんど使用しないので
夜間に照明、冷蔵庫に電気を使用
3月～10月頃までは現状パネルの容量で十分だが
冬場はもう少しパネルがほしい
BMSが届かないので
リン酸鉄のセルバランスを整えていましたが、
なかなか電圧が3.6Vに上がらないので（3日目）
夜間に電圧を上げて放置していましたら…
翌朝4Vちょっととセル電圧が上がっていました。
もしかしたら、やっちゃったぁ…かもしれません
電球で10分程度放電させてはみたけど
3.8V程度と高め
現状4セル並列に接続して放置しているんでBMSが来たら
放電テストしてみるかぁ…
大体140Ah程度あればぇえんだけど昇天していなければ良いなぁ…
MTX50Rにて三原の筆影山に登ってきました。
桜は、まぁまぁ咲いていました。
次週も大丈夫でしょう
展望台から瀬戸内海
沼田川方面
満開になったら奇麗
毎度ながら、筆影山に上がる道を間違えるんだなぁ…
看板見えて曲がって右折なんだが忘れてしまう…今回も左に行った。
本郷の桜も似たり寄ったり…
一斉に咲いて散るのがちょっと悲しい
4月初めの土日は、天気はどうなんだろうか？
島にも行きたいし、実家にパネルを増強したいし
バッテリーは底をついていないか気にはなるし…
色々とありますが、４月から新年度…怪我無く事故無く病気無く無事に過ごせますよーに
過去にアマゾンで購入したBMS
何故おかしくなったのか…まぁ、ショートさせたのが原因なのもありますが、
結果的に

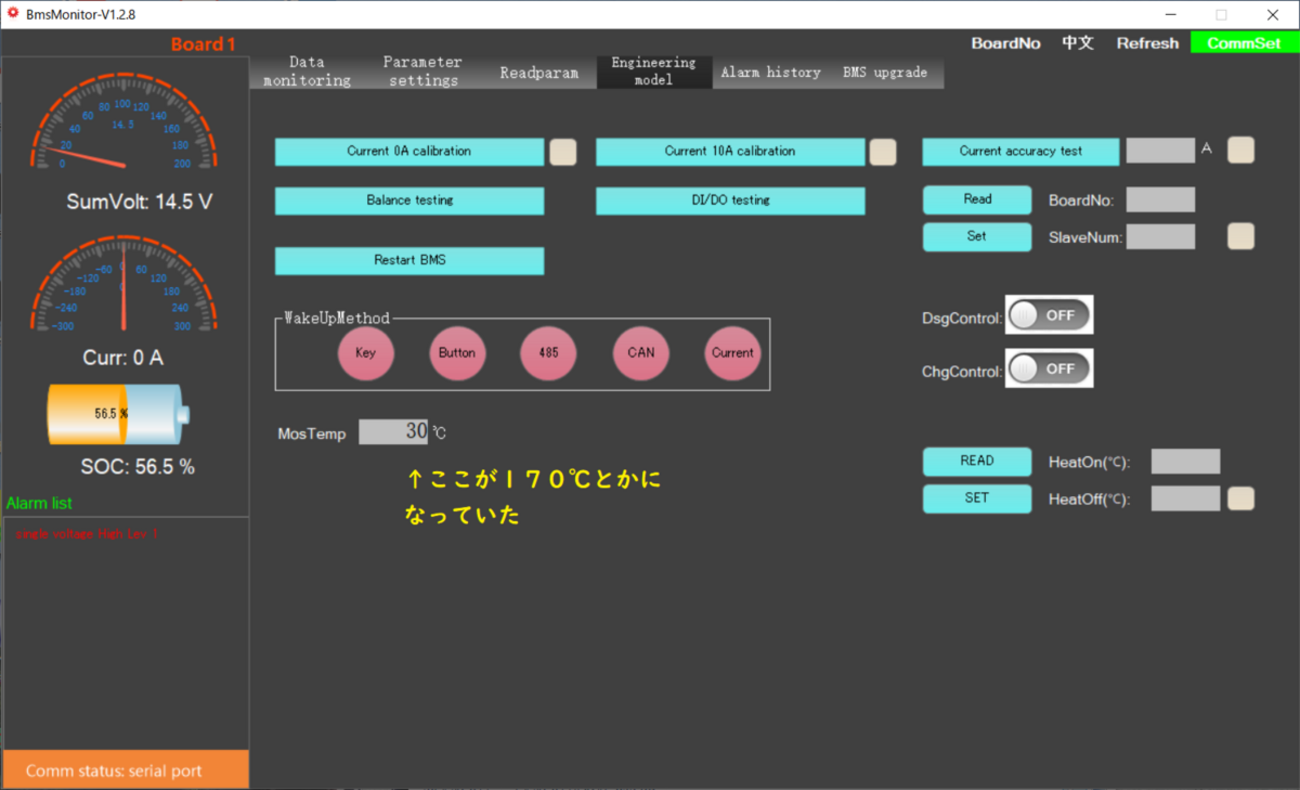

熱暴走のようでして
ヒートシンクがあちあち…
そのためAC出力がOFFになり冷めると再度ONしていたのだろう
あっ、配線は元に戻し焦げたマイナス側は処理しました。
過去に間違えて購入したBMS
リン酸鉄でも使えるか？と試したが14.7V超えても充電が止まらなかったので却下
ヒートシンクを外側にして通気の良くなるように試したが、
ハロゲンヒーター300W程度でも10分かからずこの温度
通りで、いきなりダウンするわけだわ…てっきり電圧の落ち込みとばかり思っていた。
ということでアマゾンで売っていた100AのBMSは現状使えない
奮発して200Aぐらいのスマホ確認可能なBMSを買うしかない
一応、 JBD-SPO4S028シリーズ？の150Aと100Aタイプで放電テストして
ヒートシンク（アルミ板）の温度がどれぐらい上昇するのか調べました。
150Aタイプ数分で21℃ぐらい
100Aタイプ24℃程度
やはり、300Wのハロゲンヒーター程度でヒートシンクが触れなくなる温度に
なるという事はない訳でして、BMSがダメ！というのは確実です。
後日、JBDの100AタイプのBMSをポチしました。
もしかしたら電子レンジやエアコンを駆動させるとアウトかもしれません
BMSを壊さないように気を付けて使うしかないです。
いろいろ他の方のブログを見てみると
やはりBMSが壊れているのは確定かと思います。
思い当たる節があるのが家のエアコン全開させて
グラインダー類を使用してダウンしたのは、BMSの定格を超えていたのかもしれません
このことからBMS容量に気を付けて使用しないといけない
200A程度のBMS買えばよかったとちょっと後悔…
ま、100Ahのリン酸鉄と並列で使用すれば若干緩和されるかなぁ…と
昨日、尾道から持って帰ったリン酸鉄を充電し
14.6Vに達するとBMSもダウンしていたので放電させようと
インバーターに接続してハロゲンヒーター（300W)をつけたら
インバーターがダウンするんですよね？（ON/OFF繰り返す）
(。´･ω･)?と翌日見てみたら
細い黒線のB-線が焦げていました。
やはりバッテリー端子に行くコードは黒線でした。
逆にしても青端子からマイナスの出力（導通？）もなく
完全にこのBMSはゴミになりました。
一度、基盤と何処かの＋端子とショートさせてからおかしかったんですよね、
だから充電出来ていたと思っていても放電できなかったりと
挙動がおかしかったわけで…
次は、セル単位の電圧がわかるBMSを買う予定です。
尾道千光寺の桜まだこれからという感じ
といっても場所によりけりですが…
昔のワンコの散歩道（実家からのショートカット）
久しぶりに野良犬に吠えられたよ、夕方じゃなくて良かった。
獣道を抜けて
駐車場付近
電話BOX付近の枝垂桜は今が満開
サル山の跡地
桜はそこそこ咲いている。
5月ぐらいは、藤棚になったっけ？
保育所、小学校とここへ来たっけ？
サルいっぱいいたんだけどいないからそのうち取り壊すんだろうねぇ…
途中の枝垂桜
階段ショートカット色々あり
市もこんなとこには金掛けないんだなぁ…
市民プール…取り壊さんのか？（金ないから）
昔に遊園地あった場所だっけ？
観覧車もあったんだよね、遠い昭和の時（平成まであったっけ？）
土日、来週もたぶんOKかなぁ…と（混むけど）
そういや、お花見でエアーバンドを聞いている人いたなぁ…
場所は、開けてるし本郷空港はバッチリ入感するんだろな
三軒家、土堂と微妙な区切りの辺り
絶対郵便配達でやりたくない場所三軒家
あ、千光寺も微妙に長江入ってたっけ？
入ったことないからわかんないが宿泊施設
下に下っていけば尾道駅付近にはたどり着くが、昼飯前なのでパス
景色は良い
184号線桜土手付近とJA病院
元々、尾道城の跡地
尾道市立美術館
保護猫の施設も閉店してたなぁ…
千光寺ロープウェイ
昔は、螺旋階段の展望台だったけどねぇ…
横に広い展望台と色々変わったねぇ…
耐震性が云々で変わってしまったけど昔の方が好きだったなぁ…
全体取れんかった。
結局もと来た道を戻る。
さて、明日からは、一方通行が始まるのか？
長江通も激混みするから行かんけどね、
これからの時期
稼働させていない実家の冷蔵庫の飲み物類
閉め切っていても暖かくなります。
常時電源が確保できれば良いのですが、リン酸＋インバーターじゃ限界があります。
で、現状のソーラーパネルで何とかならんかな…と
冷凍庫は冷凍庫まで必要はないんですよね、
10℃以下でぇえんです。
で、冷凍庫内にジュースいれてますから…
で、冷蔵庫室内の温度センサーを伸ばして
冷凍庫の熱交換器のフィンに取付
冷凍庫の温度センサーはそのまんま
凍結時のヒーターは外しました。
大体130W程度喰ってます。
しかし、数分でコンプレッサーはOFF
不必要なコンセントは全部外して帰宅
後日…
大体24Ah程度消費
それと、新規に買ったリン酸鉄のみ10w程度のパネルで単独で充電してあげようと
新たに小型パネルを追加
この2枚だけじゃ役不足
電流がもう少し出ればいいんですけどねぇ…
MPPTなら…といっても夜間電流が気にはなるし…
インバーターの待機電力が1A喰うので1日24Ah消費するのがキツイ
雨天が続いたらきついのと気温上昇でどうなるか？
若干冷えすぎな気がする。
ジュース類は凍ってはいないけどね、
さて、1週間後にはどうなっているか？
晴れてりゃ何とかバッテリーも持つかもしれんけど干上がったら中止しよう
ざっと計算したところ、
前日13時140Ah次の日10時に残量116.5Ah
1時間約1.2Ahの消費で24時間で28.8Ah程度の消費
ソーラーパネル現状3Ah程度と5時間で計算しても28.8Ahー15Ah＝13.8Ah程度不足
多分次回は、晴天が続いたとしても1週間後には、116.5Ahー（13.8×7日後）＝残り20Ah程度じゃないかと予想
これを補うには、13.8Ah÷5h＝2.76Ah程度必要で40W程度のパネルが必要じゃないかと…
大体、この時期だから5時間計算だが平均すると3.3時間(-ω-;)ウーン
やはり、インバーターONのままの待機電流とパネル不足なのは分かっているので
①パネルを増やす。
②設定温度を上げて冷蔵庫の温度と連携させてインバーターのON/OFFさせ待機電流を減らす。
と、2案ありどっちも出来ないか検討中（ポタ電用ソーラーパネルのジャンクを買った。）
BALインバーターはリレーでON/OFF出来そうにないのがネック
後日…ということです。
帰宅後に、昨日持って帰った
重たいリン酸鉄を調べたところ
どうも、BMSがおかしかったみたいでして
青線と黒線をバッテリーマイナス側と入替えたところ多分正常動作
青線をバッテリーマイナス端子接続そして黒線がマイナス
これで数時間かけて充電してBMSの挙動がどうなるか試したんですよね
各電圧を見ている配線一式を外すとマイナスがカットされるのは確認済み
しかし、他のセルの端子を外しても充電はされる
こうなりゃ14.5V以上になったらどうなるか？の検証
ハイ、14.6Vと過充電になりました。
と同時に
クランプメーターの電流もOFFになりBaL充電器も終了
結局、無駄にお金を使った感が強いが諦めた。
先にBMSを疑うべきだったな
たしか、配線入替えて出力と充電正常だったのそのまま持って行ったのが敗因
ま、100Ahのバッテリーは軽量だからヨシです。
上記の動画だと特別なバッテリーもなく冷やせそう…
アマゾンにて購入したリン酸鉄リチウムイオン電池
このタイプなんですが、どうも Bluetooth対応のBMSじゃないみたいで
xiaoxiangやOverkillsolarでも認識してくれません
商品画像の能書きでは、スマホで残量確認可能のような記載もありましたが…
説明書には”オプション”だってさ…
レビュー欄で Bluetoothで残量わかること書かれていましたが無意味でした。
返品したいが返品できないみたいな記載が出てくるし…
返品してもポイント還元だけで他の商品探しても2千円安い同タイプしか買えんし…
追い込み充電も以前のような不安定な挙動もないみたい
だいたい13.6V程度で15Aで2時間以上充電しても電圧上がらないし…
それだけセルバランス取れている証拠でありョシ！なんですけどね、
夕方～のテストなんで十分追い込みできず
がしかし、放電テストはしてみる。
ブレブレだがアンダーソン端子で接続して
他のェエセル＋ Bluetooth対応BMSでヤフオクとフリマで購入したバッテリー（約270Ahタイプ×２）
はソフトウェアで切り離しておく
8453.15kW/hから放電スタート
しょっぱなに買ったリン酸鉄よりかは幾分と軽い13.4kgだってさ…
ハテ？満充電ではないがACで800W程度使えりゃぇえのでは？
就寝中にアラーム鳴りそうだけど(-ω-;)ウーン
負荷利用として部屋の照明や冷蔵庫を使っていましたが
夜の12時ぐらいになかなか終わらないのでハロゲンヒーター（300W）を1時間点灯
電圧が12.3V程度とリン酸鉄の放電終止ぐらいになりかけたのでインバーター停止
翌朝 電力計のメーターを見ると8453.86kW/hぐらいで終わり
大体ACで700W程度使えるため、セルバランスは絶好調のようだ
これでフル充電して実家のリン酸鉄と交換すれば、満充電なら夜間も安心して
こたつや冷蔵庫をつけても電源断とはならないと思う
現状、実家に設置している組リン酸鉄は、残量がスマホでわかるので
並列に接続しても大体の状況は、把握できると思う
今回は、ブルーツルース対応BMSじゃないリン酸鉄100Ahだったがセルバランスは良好だったので
これでしばらく運用したい
過去散々苦労したので今回は、一応良しとする。
さて、セルバランスの崩れた実家に持って行ったリン酸鉄と次回は交換だなぁ…
