俺が趣味で参加しているオヤジバンドのベース担当は、目の光るカエルだ。
…なんていきなり云われても、知らない人には何のことやらだろうけど、ホントにそうなんだから仕方がない。動画でちょっと見てほしい（半分宣伝だよ）。
左奥にいる緑ジャージのカエル、目が光っているのがお分かりだろうか？ 光る目のせいかステージ上で奇妙な存在感を放っていて、あろうことかヴォーカルの俺より目立ってるフシがある！ 由々しき事態と云わざるをえないよホント。こいつより目立つステージギミックを作るのは、ヴォーカルの俺としては急務なのだ！
そこで、トレードマークである「黒丸メガネ」に、俺も負けじと光り物を仕込むことにした。ちょうど家に、黒丸メガネっぽいスチームパンク風ゴーグルが転がっていたので、そこにLEDを埋め込んで、ビカビカっと光らせるのだ。これで、観客の視線を釘付けにしてやるぜ！

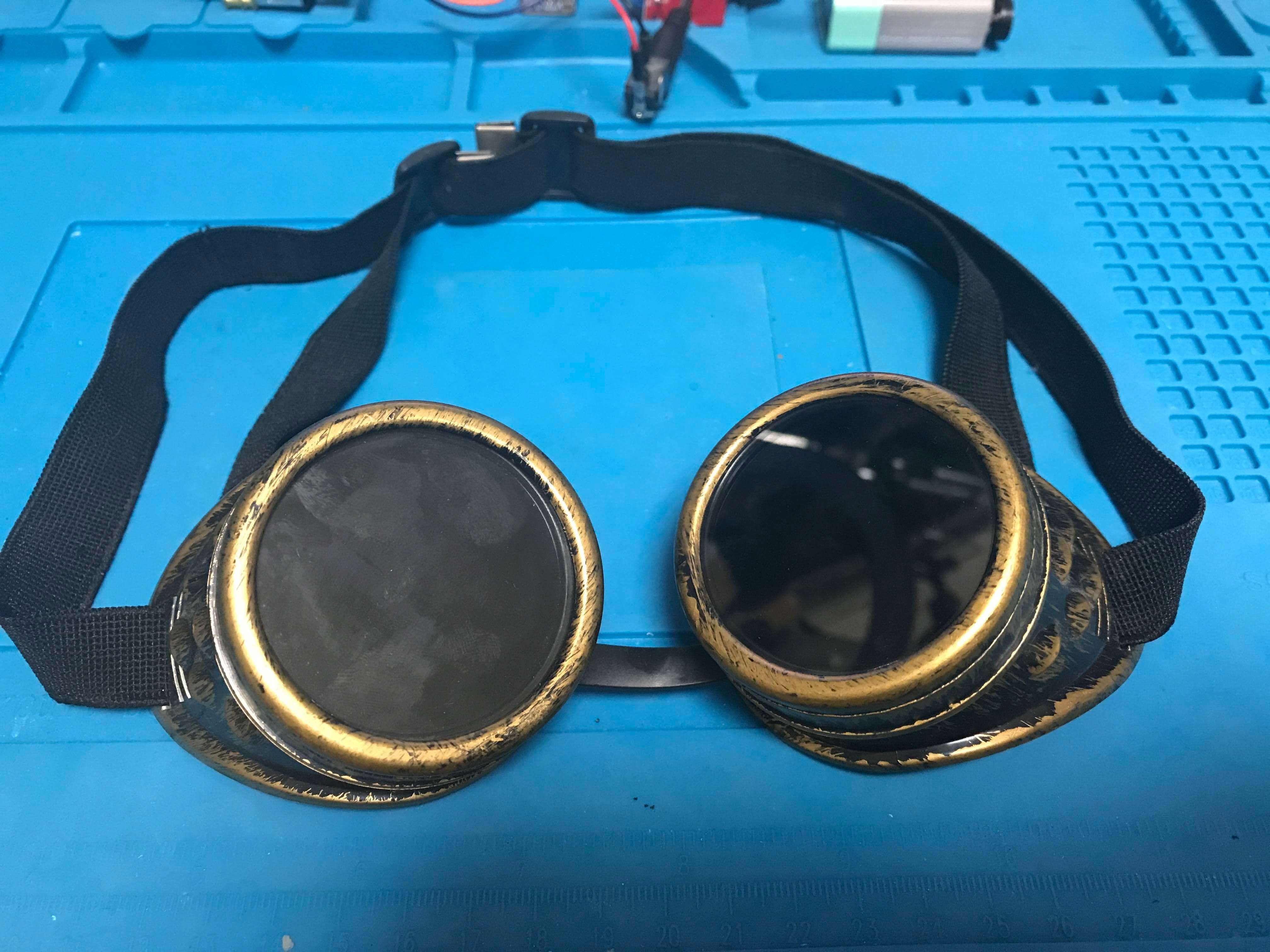

スチームパンク風ゴーグル。
※いまもAmazonあたりで買えるみたいだ。
こんな感じにしたいのだ
完成形のイメージだけは持っている。よくSF映画やゲームに登場するような、ロボットの表情ディスプレイのようににしたいのだ。たしか、初代AIBOもこんな感じじゃなかったかな。
『ラチェット＆クランク パラレル・トラブル』より。
あるいは、ぱちんこ『ホー助くん』とか。
平和の羽根モノぱちんこ『ホー助くん』。
要は、黒丸メガネの中にLEDドットマトリクスを仕込んで、まばたきさせたり、笑い目にさせたりするわけだ。
既製モジュールが合わない！
さてどうやって作ろうか。LEDドットマトリクスがモジュール部品として手に入ればラクだよなあ…と、秋月電子やAdafruitのサイトを調査してみたけれど、ちょうどいいサイズのものがない。
Adafruitが出している「NeoMatrix」というパネルや、その互換品なんかは、カラーLEDで発色も綺麗だし、サイズが合えば最高にいいんだけどねー。
そこで例によって、基板から作ることにした。実は、LEDマトリクスを調査していく過程で、使われている部品がどれもほぼ共通であることを知ったのだ。「WS2812B」というカラーLEDだ。簡単な回路と１本の信号線で、多くのLEDをコントロールできるらしい。

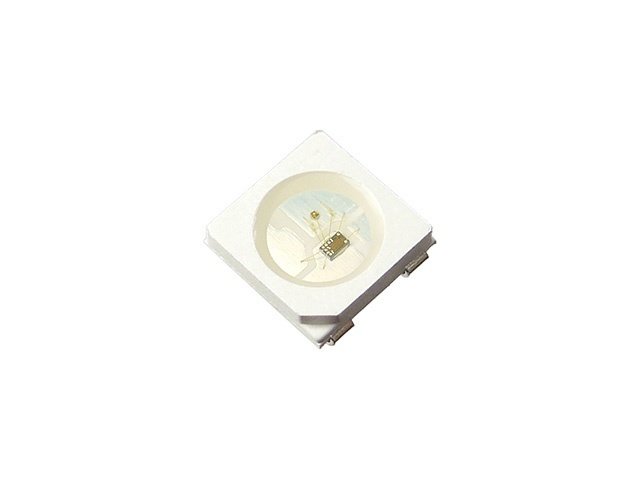

WS2812B。

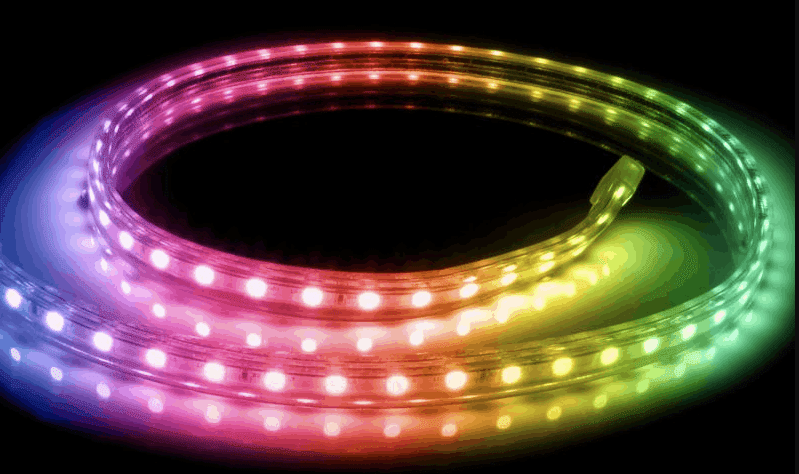

安価に入手できるカラーLEDテープに使われている。
なんでも、AdafruitがこのLEDを「NeoPixel」というブランド名で展開していて、Arduinoでコントロールするためのライブラリも充実しているとのこと。なんと好都合な。
よし方針は決まった。WS2812Bを並べて、ゴーグルに入るサイズのLEDマトリクスを作ろう。そうしよう。
KiCadで設計
まずは作りをパクるために、WS2812BのLEDマトリクスをAmazonで調達した。でも、調査・実験の段階は特に面白くもないので割愛。

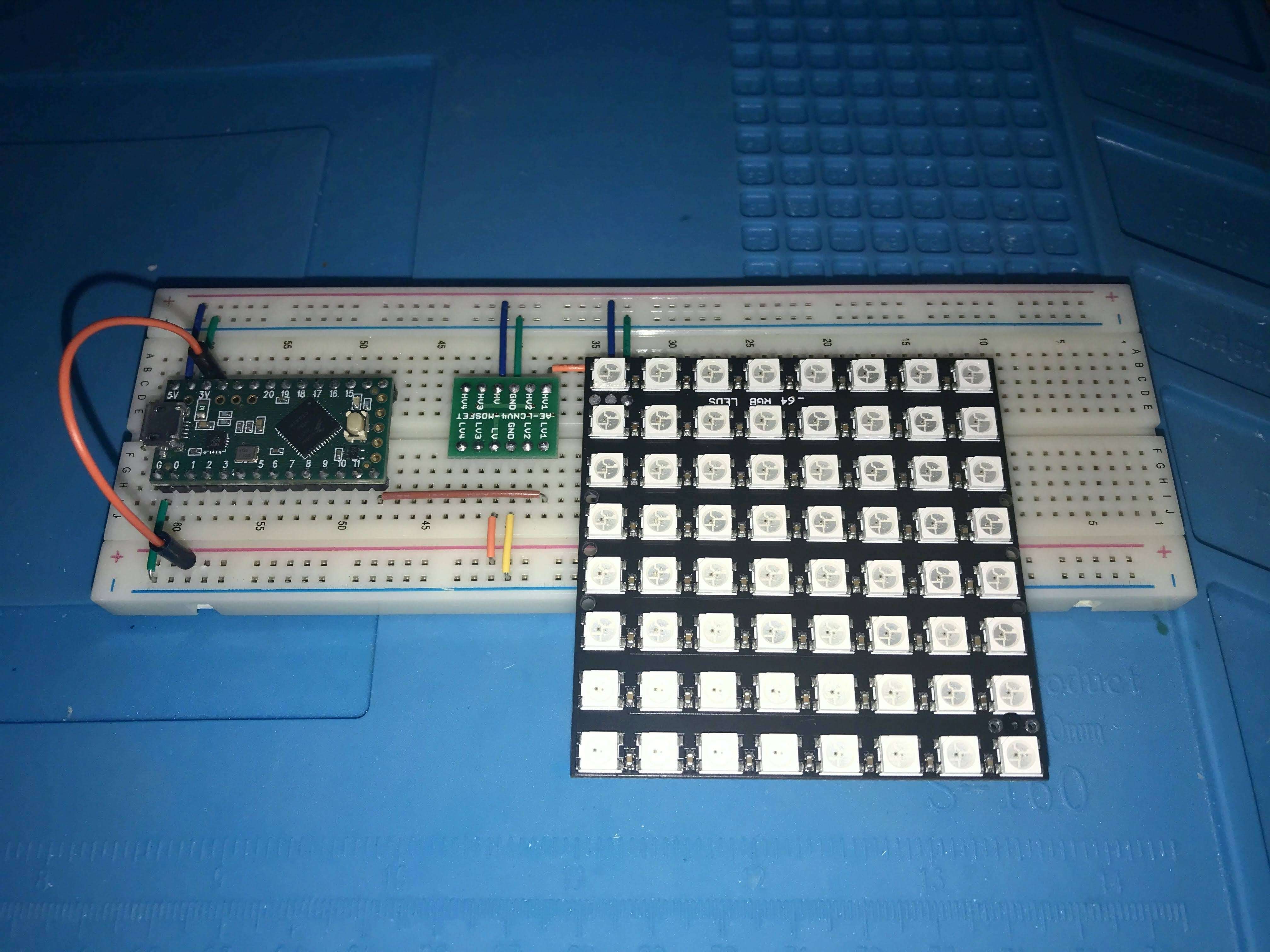

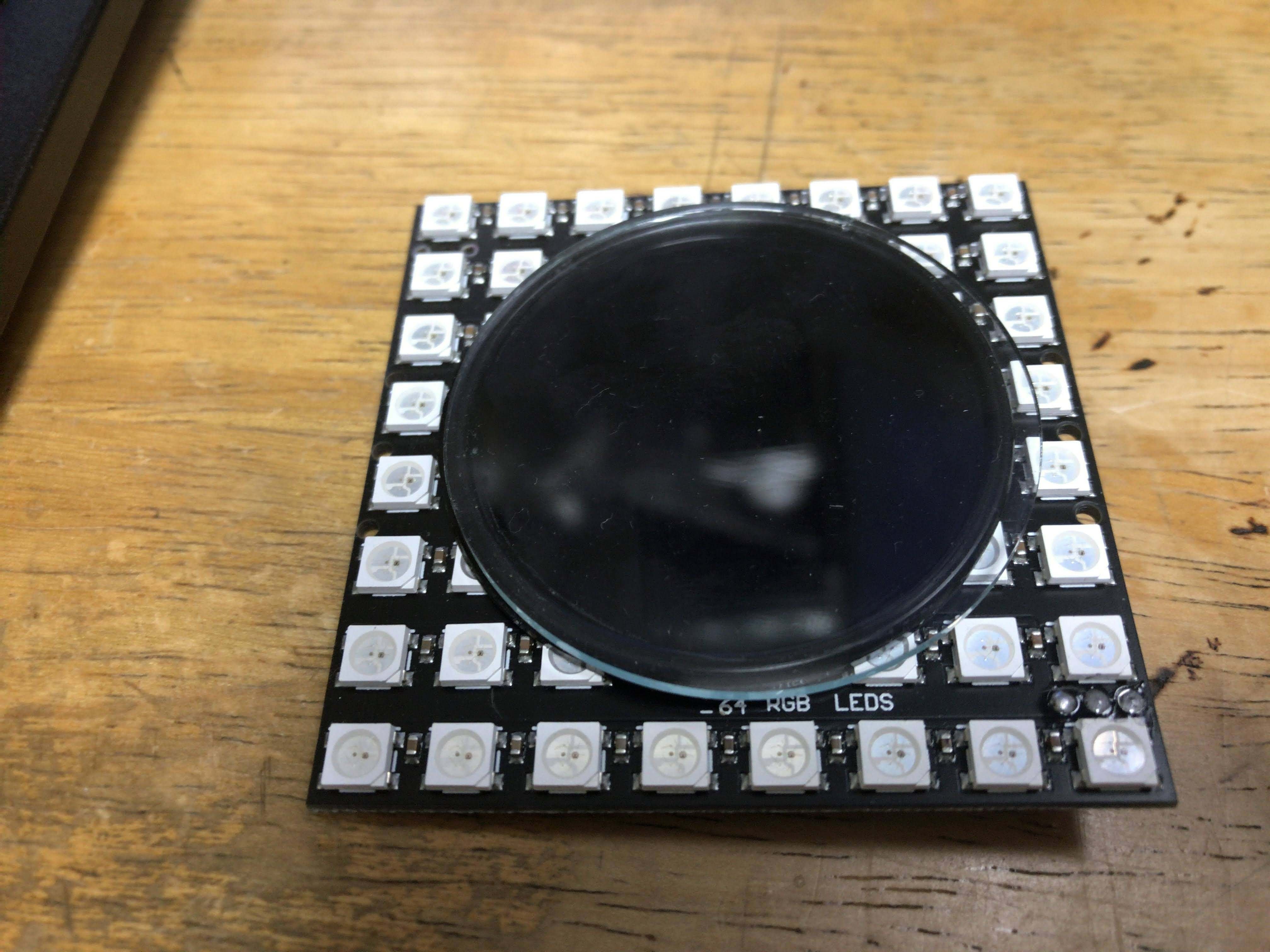

LEDマトリクスをブレッドボード上で動かしてみる。
ゴーグルの片眼の直径が47mmなので、その円形にWS2812Bを並べるとなると、6×6ドット以下にしかできない。角にはLEDを配置できないので、実際にはトータルで24ドットぐらいかな。さすがにそれでは表現力が低すぎなので、WS2812Bは小さいサイズ（2mm×2mm）の「WS2812B-2020」というタイプを使うことにした。
WS2812Bはゴーグルに24個ぐらいしか並べられない。
あと、既製品を見る限りでは、WS2812Bを使った製品はどれも0.1μF程度のパスコンが入ってる。パスコンがないと電源電圧が不安定になるってことなのかな。このあたりのやり方はパクっておく。
というわけで、LEDとパスコンをひたすら並べて回路を作成。手間はかかるけど、めっちゃ簡単だわ。

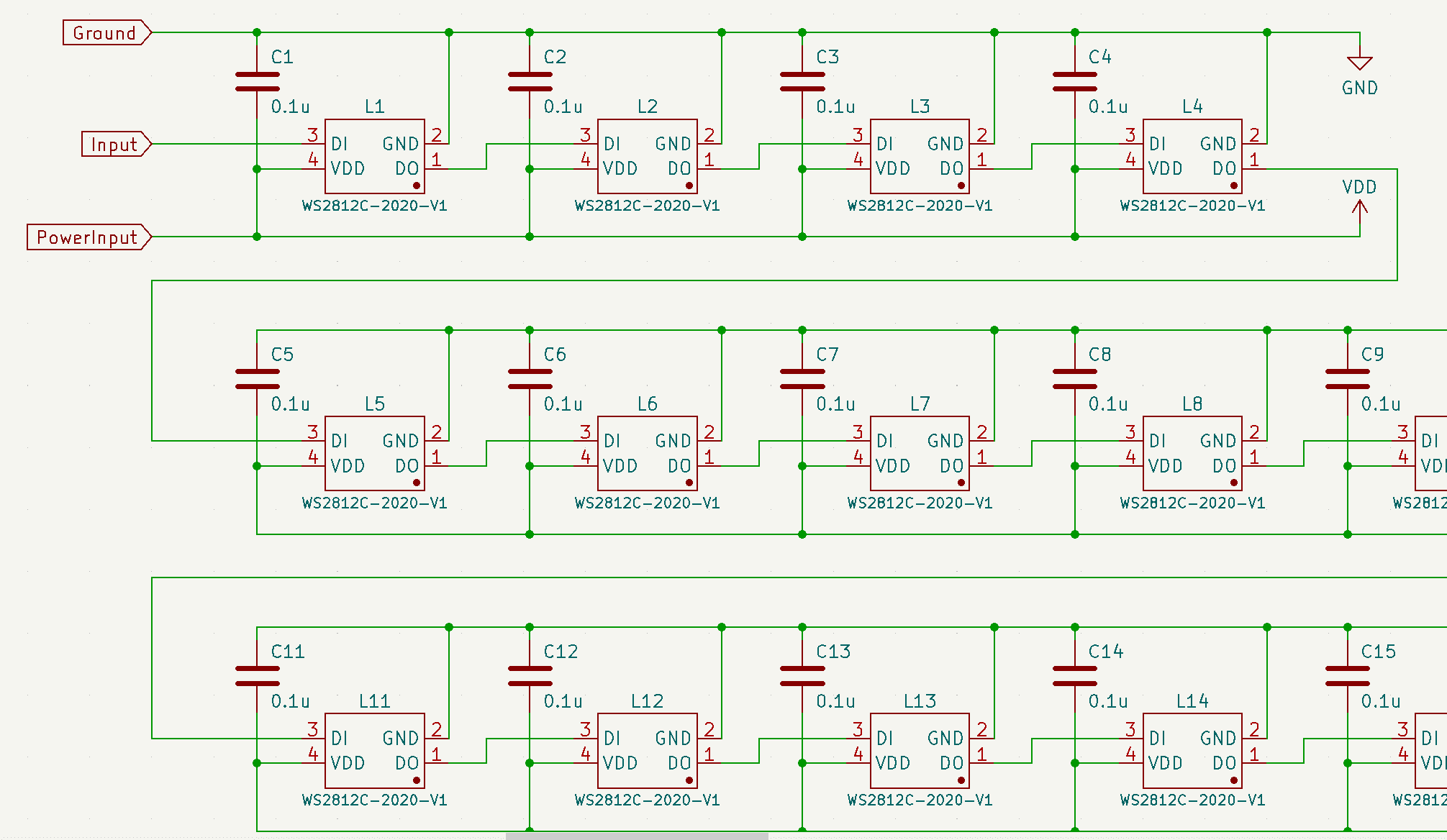

完成した回路図。
同じものをひたすら並べる簡単なお仕事。
初めての表面実装基板
さて、ここからが本番。プリント基板の設計だ。
基板の外形（47mmの円形）に、あらかじめLED配置イメージのアタリを付けておいて、そこに並べていくわけだ。

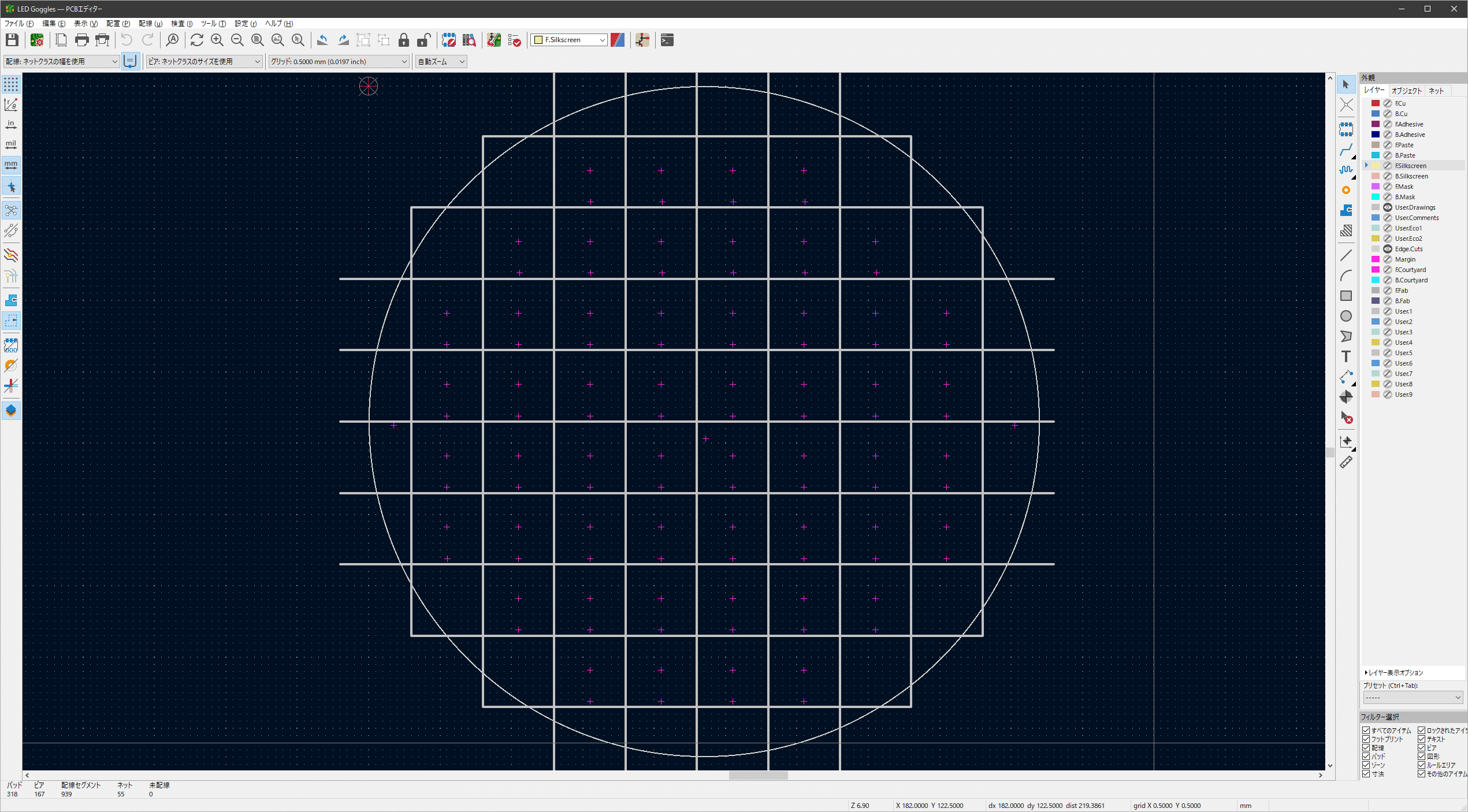

UserDrawingレイヤーに枠線を引いておく。
なお、WS2812Bは表面実装部品なので、基板全体を表面実装で設計していくことにする。パスコンも表面実装部品を選定。サイズはなんと1.0×0.5mmだ。小せえ！

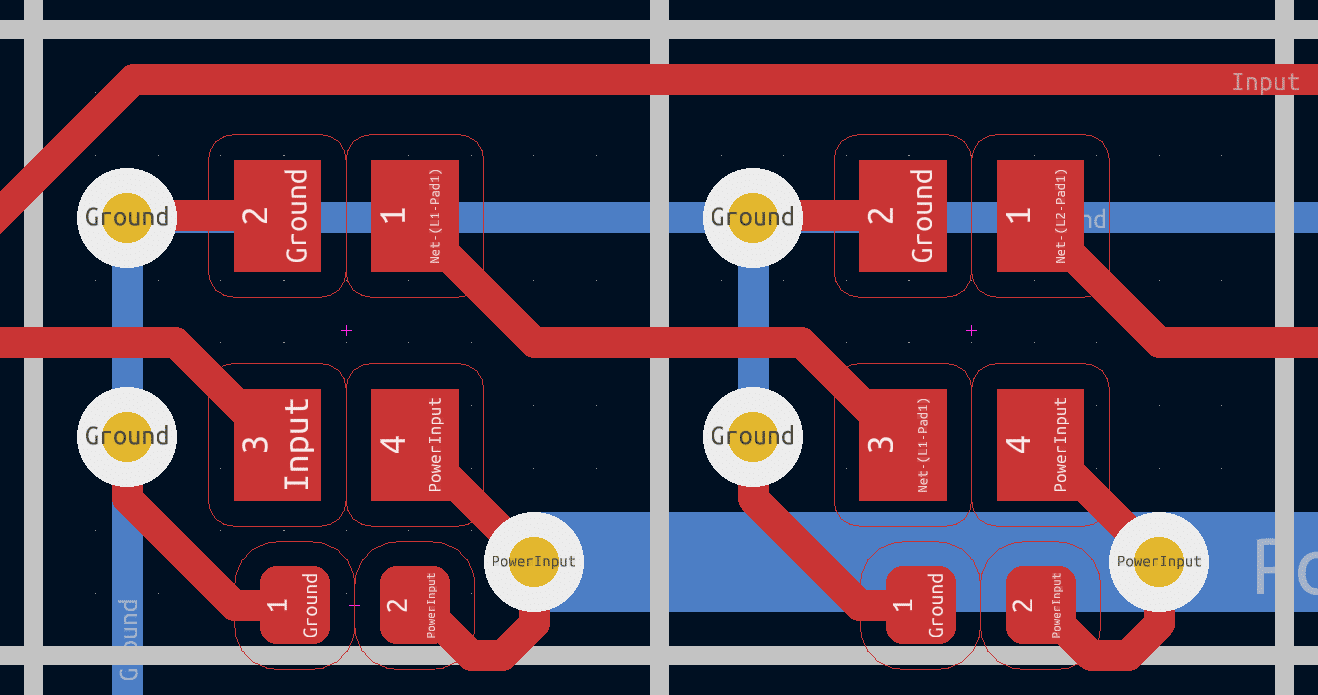

枠線の中心にLEDを配置。

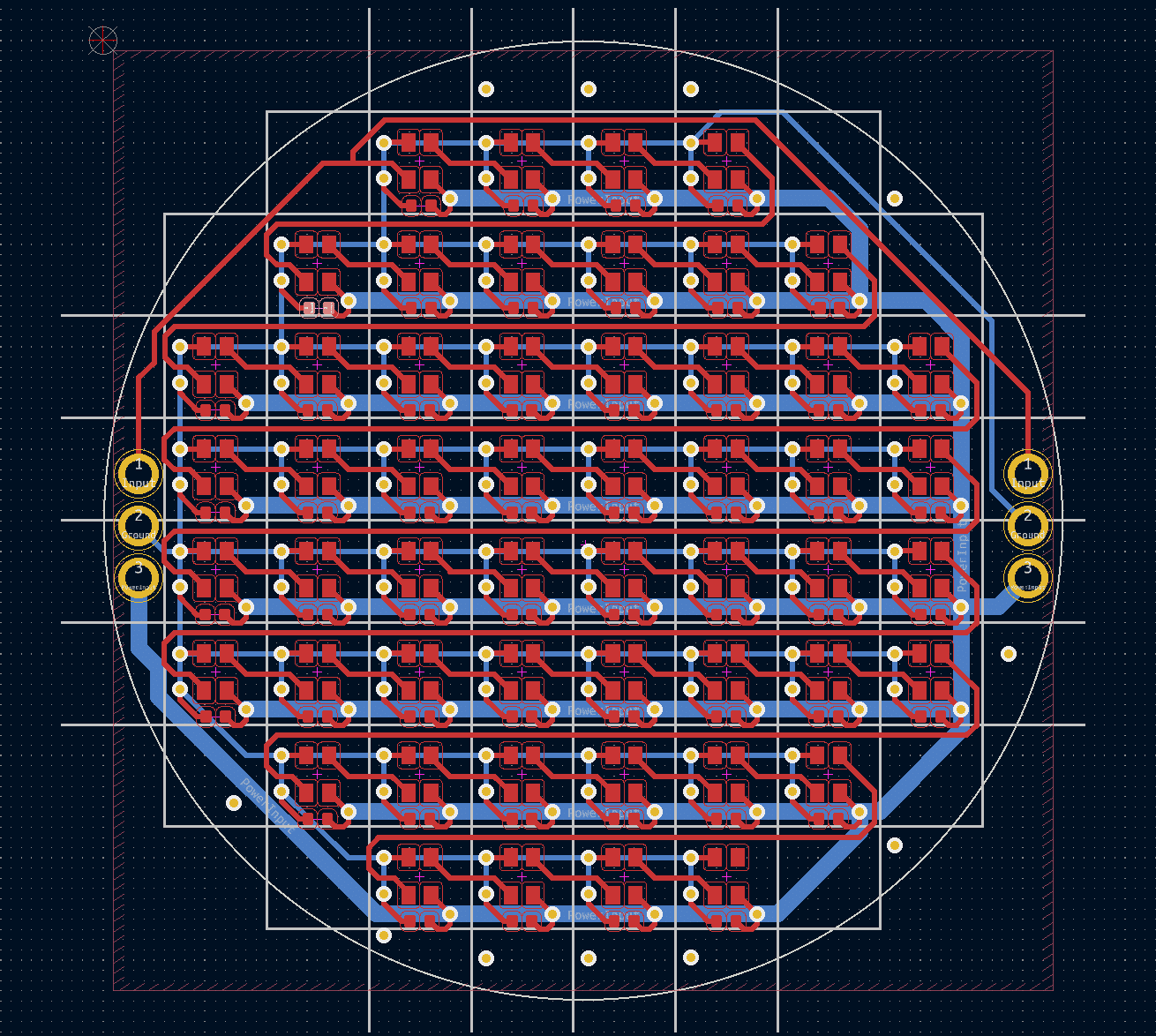

というわけで、基板パターンが完成。
右目用と左目用で基板を共用するために、外部に線を出す場所を両側に配置してある。
なんだか、眼球に血管が走ってるようなイメージ。

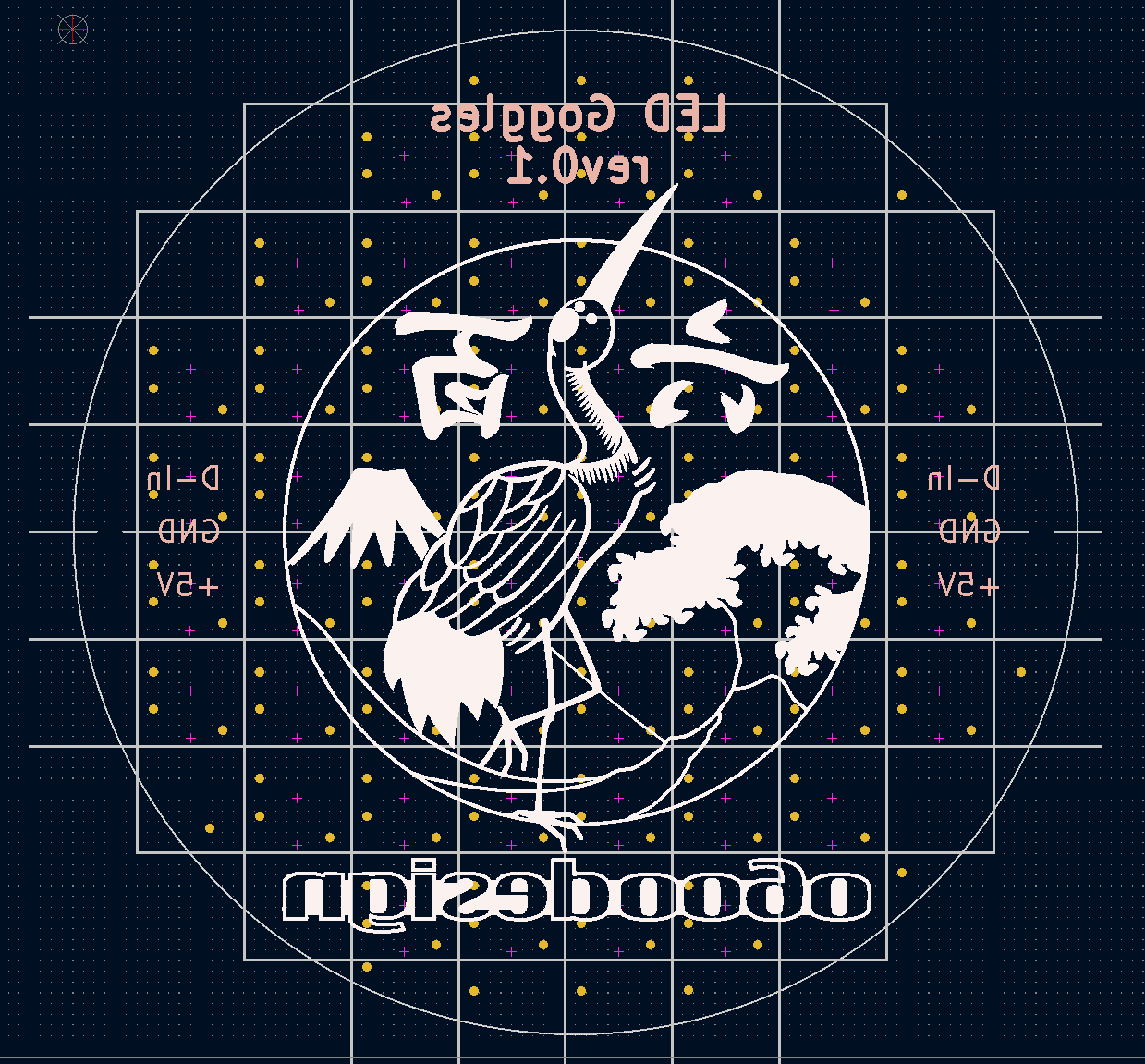

部品は片面だけに配置するので、裏面が寂しかったから、KiCadの「イメージコンバーター」を使って、六百デザインのロゴを配置してみた。
裏面にロゴ。
JLCPCBに「部品実装」してもらおう
さて、1ミリ以下の表面実装部品をはんだ付けするなんて、俺の老眼には到底不可能だ。そこで今回は部品の実装までも業者に発注することにした。いつもお世話になってるJLCPCBさんが、部品の調達から実装まで、いつものごとく格安でやってくれるみたいなんだよね。
部品実装（PCB Assembly）も安い。
JLCPCBの在庫部品を検索すると、WS2812B-2020の在庫もしっかりある。価格は$0.1ほど。購入個数が多ければさらに安い。50個以上だから$0.08ぐらい。うん、リーズナブルだ。高かったらこの計画は頓挫してたなｗ

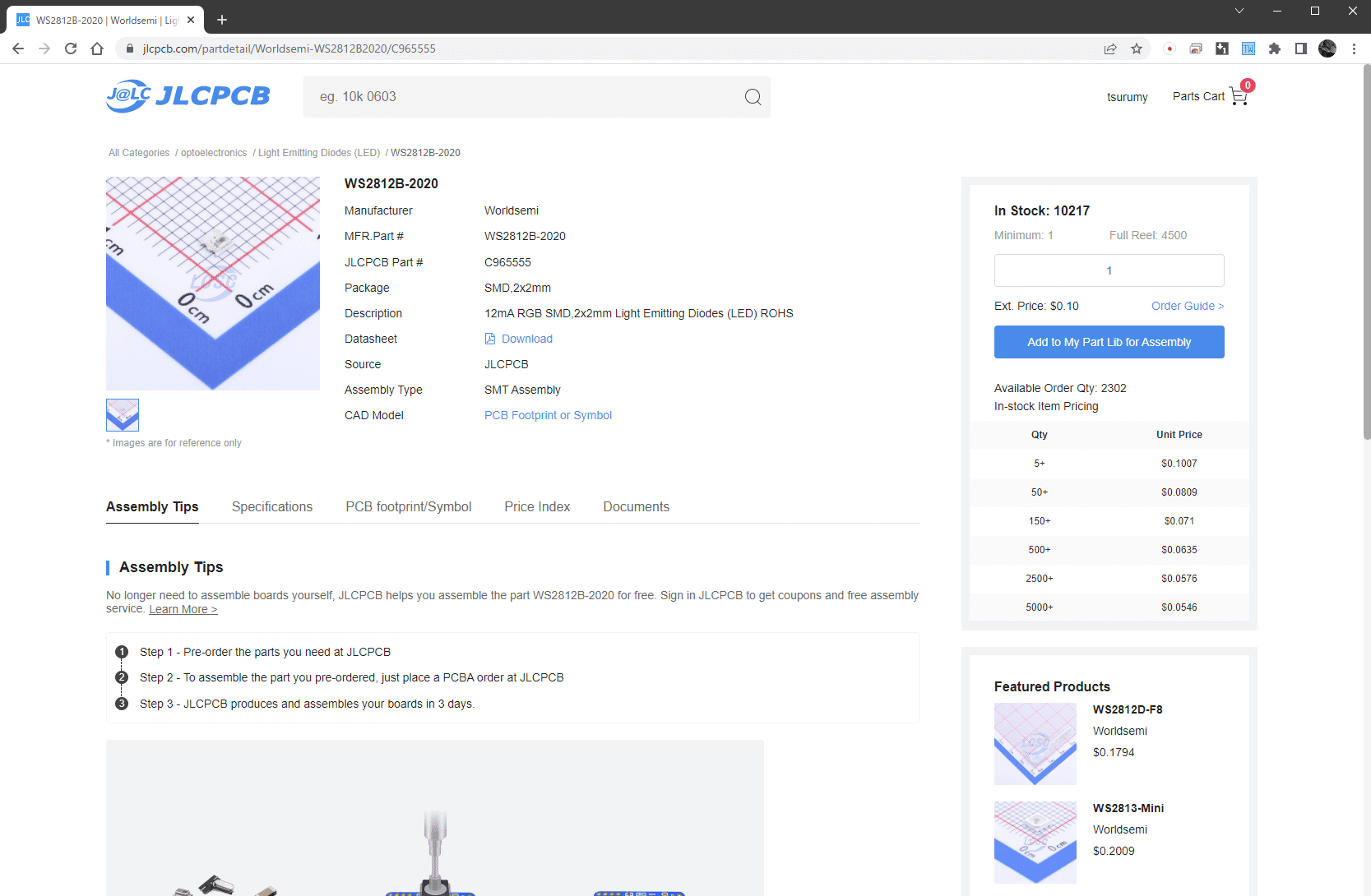

JLCPCBサイトに載っている品番（JLCPCB Part #）を確認しておく。
品番は「C965555」。

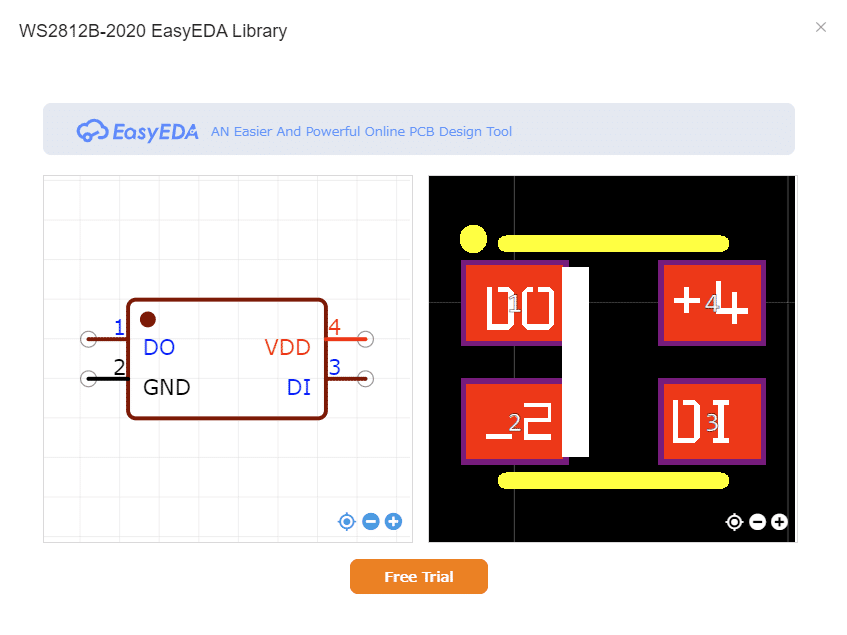

EasyEDAというWeb基板設計ツール用のデータも提供されている。
俺がKiCadで使っているデータと同じなので問題なし。
合わせてパスコンも選定する。このあたり、サイズは規格化されているようなので、容量とサイズと耐電圧から部品を選ぶ。

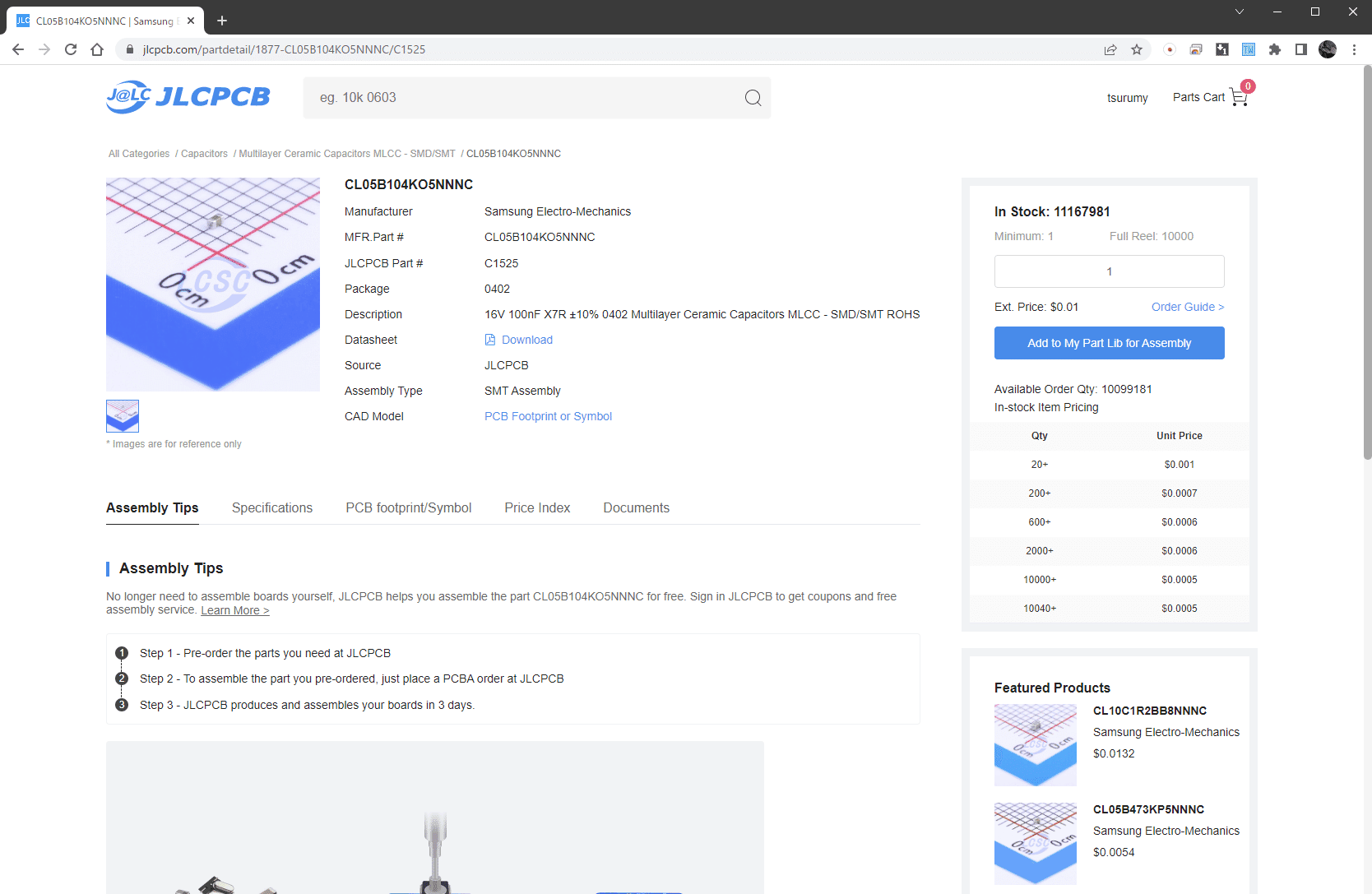

パスコンの品番は「C1525」。
ここで重要な情報がパーツの品番（JLCPCB Part #）。基板製作を発注するときはガーバーデータだけを送ればいいんだけれど、部品実装を発注する際には、パーツの品番もデータに埋め込まなければならないのだ。
このあたり、JLCPCBのヘルプにも情報は載っているけれど、インターネット上には先人の知恵が公開されているので、参考にさせてもらった。感謝。
まあ、やることは簡単で：
-
回路図エディターで部品に品番を埋め込む
-
回路図エディターで部品表（BOM）を出力する
-
PCBエディターで部品の配置ファイルを出力する
これだけ。
まず部品に品番を埋め込むには、回路図エディター上でシンボルの情報に「LCSC」というフィールドを追加して品番を書き込む。
「LCSC」というフィールドが、品番情報。
部品表の出力は、回路図エディターの「部品表を生成…」から行うのだけれど、プラグイン（スクリプト）を入れなければならないので、ちょっと面倒かな。

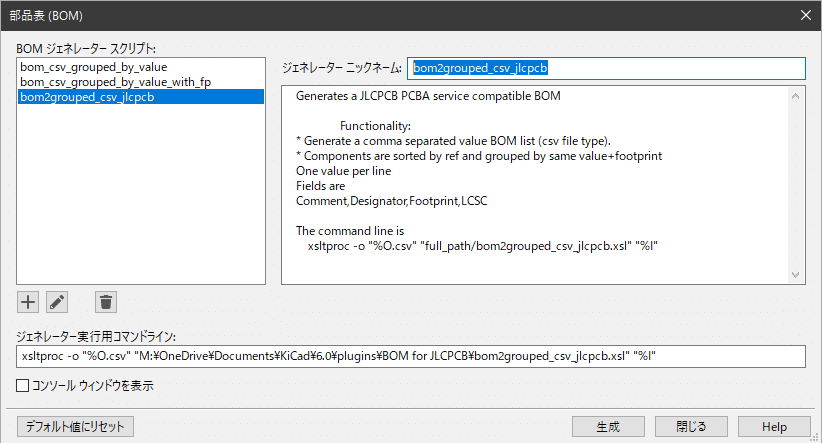

JLCPCB向けBOM生成スクリプトをダウンロードしてきて適当な場所に置き、部品表を生成するときに選ぶ。
「bom2grouped_csv_jlcpcb.xsl」というのがスクリプト。
生成された部品表（CSVファイル）がこちら。でも今回ぐらい部品の種類が少ないと、スクリプトの恩恵があまりないね。手書きでも作れるｗ
単なる表だ。
※ちなみにこのスクリプト、ファイル名やフォルダ名にスペースや漢字が入っていたりするとエラーになるっぽい。調べたら、スクリプトの問題というより、システム側（要はマイクロソフト側）の問題らしい。相変わらずだなあ。

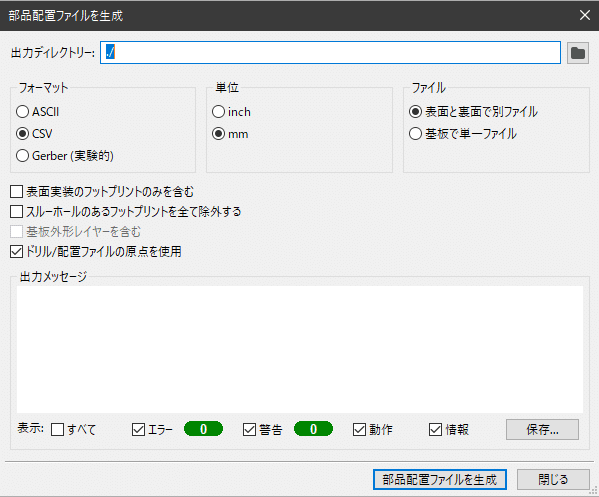

最後に部品の配置ファイル。これはPCBエディターの「製造用出力…」から。

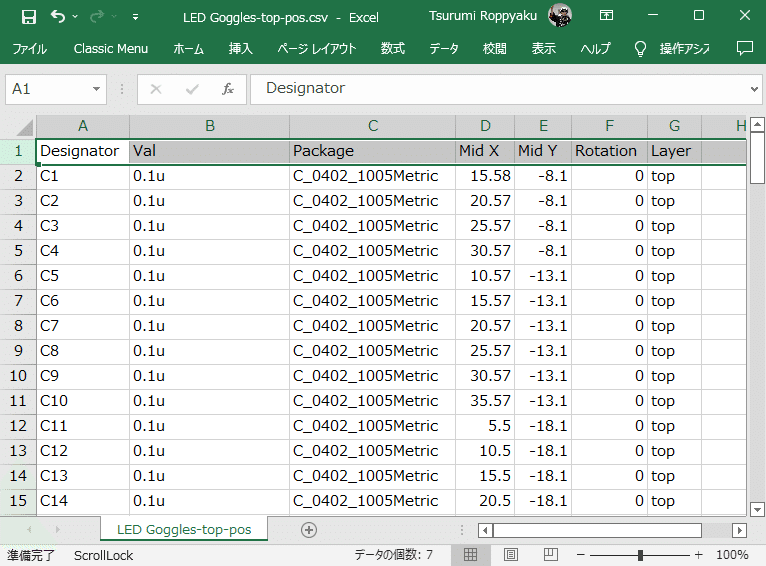

「.pos」と書かれているけど、「.csv」で出力する。
ここにも手間がひとつあって、表の１行目を指定された名称にしなければならなかったりする。うう面倒なり。
Designator/Val/Package/Mid X/Mid Y/Rotation/Layerとする。
これで発注用データが揃った。
さて「部品実装」を発注しよう
下準備ができたら、後はサクサクだ。
まず、いつものようにガーバーデータをアップロード。
もう手慣れたもんだ。

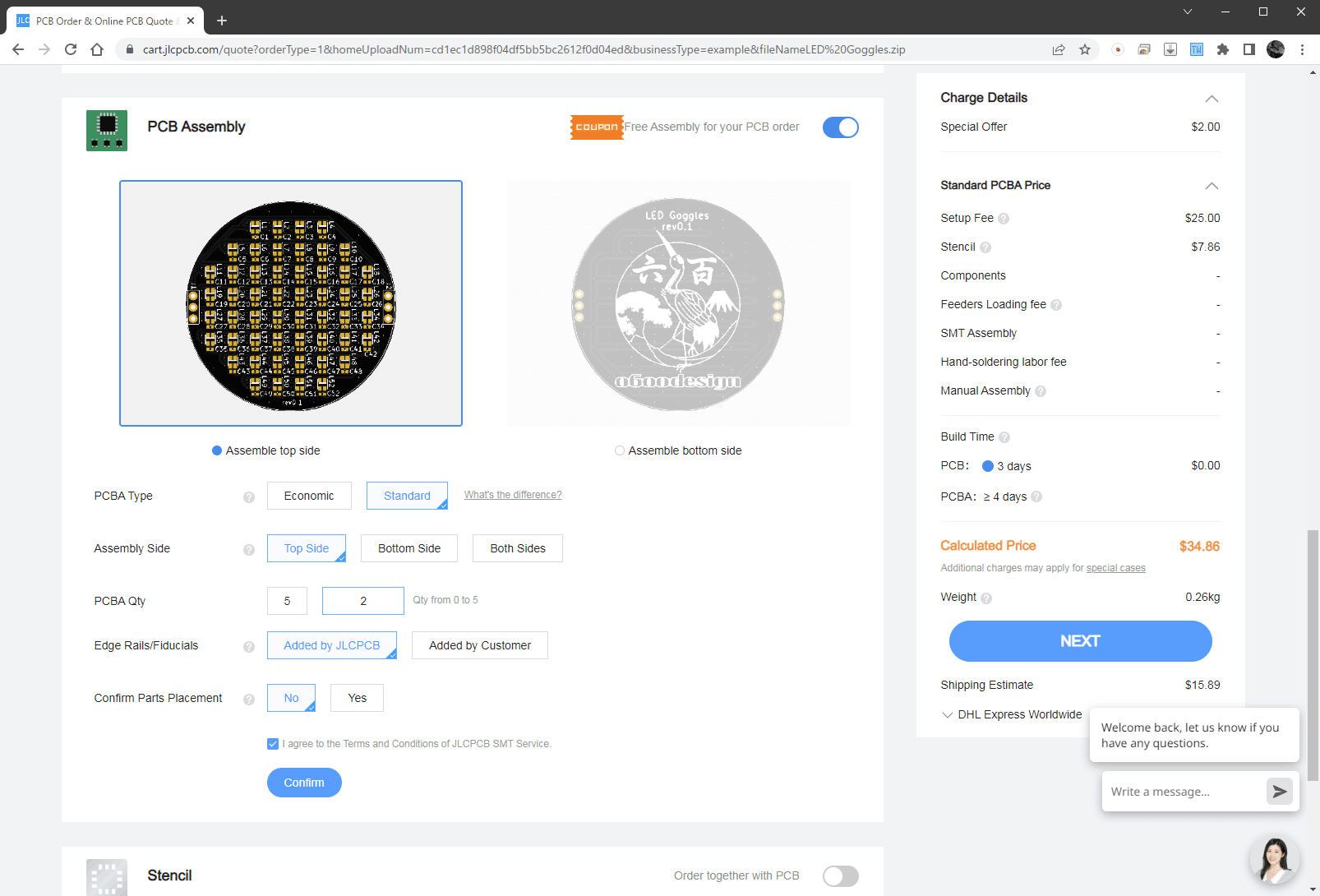

スクロールした下の方に「PCB Assembly」という項目があるので、スイッチをオンにすると選択肢が現れる。
実装タイプ（PCBA Type）は「Standard」を選んでおく。調べたところによると、WS2812Bのような基本パーツではない部品を使うときには「Economy」は選べないのだそうな。この時点ではEconomyを選んでいてもいいのだけれど、後でStandardに変更させられることになる（後述）。
あと、製作する基板は５枚だけど、実装する個数（PCBA Qty）は好きな個数が選べる（Economyの場合は２個から）。試作用の対応なのかな？ いずれにせよ、ゴーグルには２つあれば十分なんで、それを選んでおく。全部選んだら「Confirm」。
実装タイプは「Standard」、実装個数は「2」。
お次は、部品表（BOM）と配置ファイル（CPL）のアップロードだ。用意したファイルをドラッグ＆ドロップ。
JLCPCBでは配置ファイルを「CPL」と呼んでいるようだ。

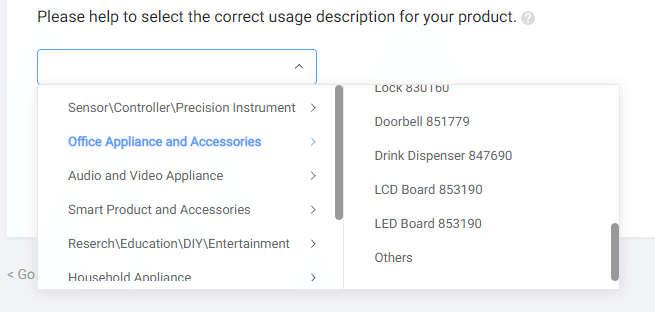

左下に、この製品の用途を説明する欄があるので、入力しておく。通関のときに必要になる情報だ。これ、以前3Dプリント部品を発注したときに、通関から電話がかかってきて尋ねられたことがある。
LED Boardとしておいた。

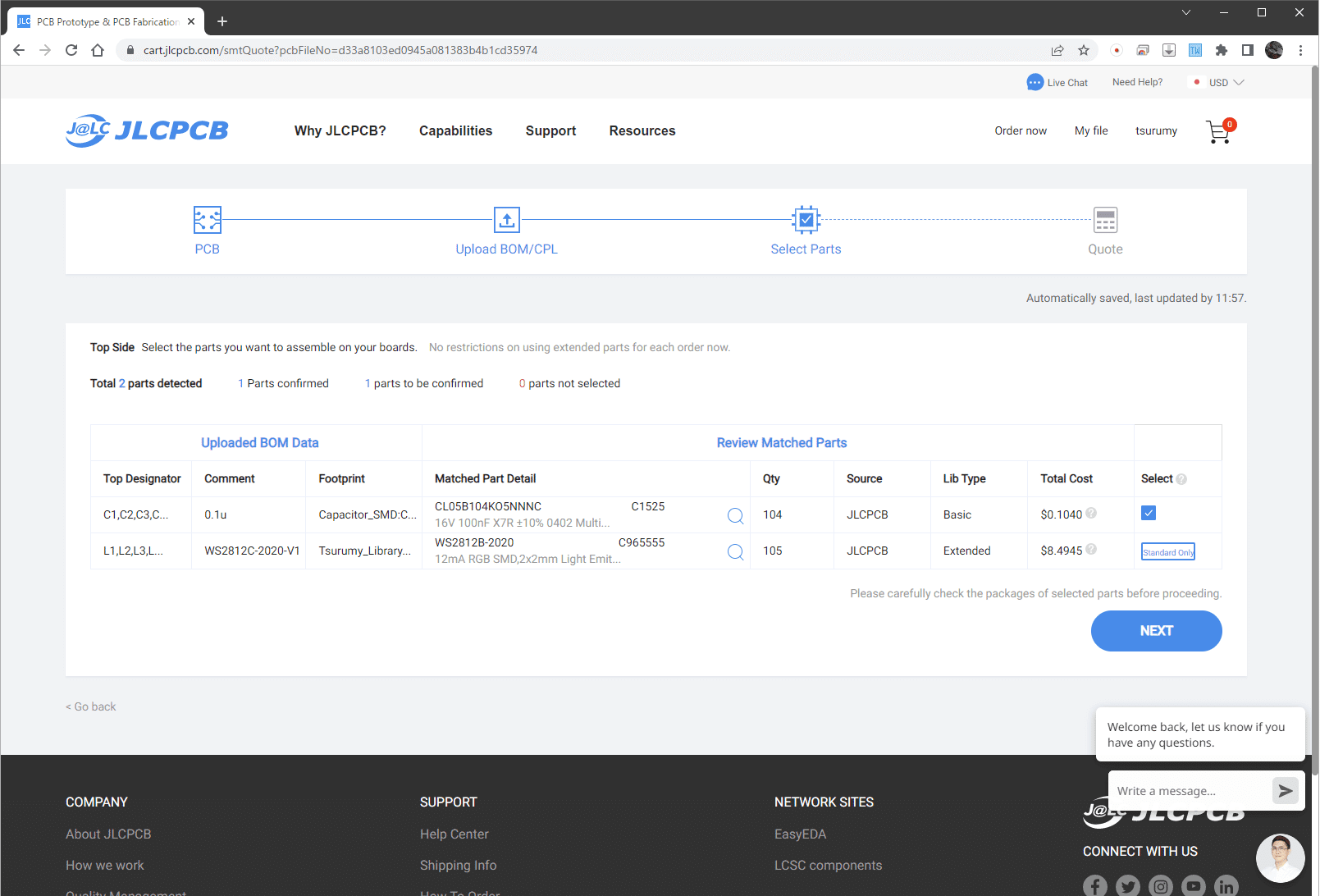

次は使用パーツの確認。実は、実装タイプ「Economy」を選んでいると、ここでWS2812BはExtendedパーツだからStandardしか選べないよと云われるのだった（実は１回あった）。なお、ここでStandardに選び直すこともできる。
この画像はEconomyを選んだ場合。「Standard Only」と書かれている。

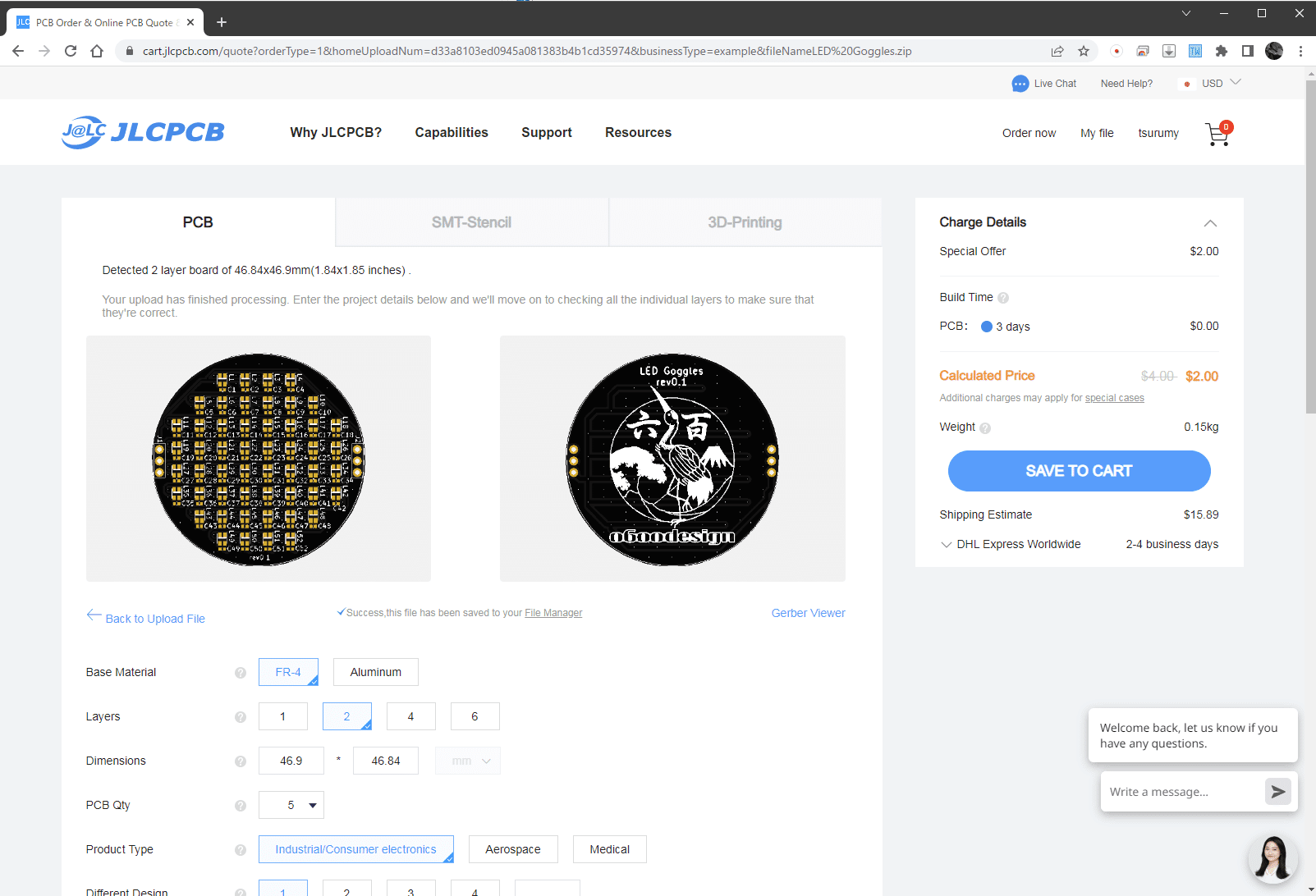

以上でデータのアップロードは完了！ 料金は、送料を除いて$47.45。後はいつもの手順で、カートにセーブして発送方法を選ぶだけだ。
さーて、どんな感じで仕上がってくるのかな。楽しみすぎる。
（次回に続く）
