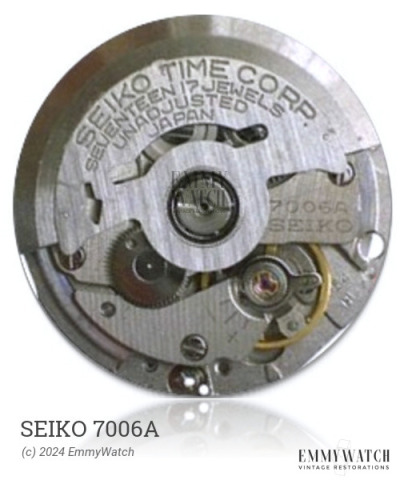

♦️日本セイコー Cal.7006A
40種類以上のモデルに使用されています。
ベースキャリバーは7005A 17J
自動巻(手巻き不可能) Automatic
直径 dm = 27 mm
高さ h = 4.85 mm
振動数 Frequency 21,600 A/h
石数 17/19/21 Jewels
拘束角 53°
連続駆動時間：約 ? 時間(H)
秒針停止機能 Hack ： ?
⭐︎印の部品については、次ページの注をご参照ください。
ここに写真が載っていない部品は、(基礎キャリバー7005A 17J）と共通ですから、カタログNo.70-05-1の写真をご参照ください。
⭐︎⇨Please see remarks on the next-page.
Iems in light letters are not shown in photos; those parts are interchangeable with the basic caliber. (Cal. No.7005A 17J Catalog No. 70-05-1 Green page).
⭐︎印の部品については、次ページの注をご参照ください。
ここに写真が載っていない部品は、(基礎キャリバー7005A 17J）と共通ですから、カタログNo.70-05-1の写真をご参照ください。
部品番号：部品名
112 013： 一番受 (21 石用)
112 020： 〃 (17 石用)
122 004： 二番受
161 004： アンクル受
171 022： テンプ受
201 024： 香箱車 (ゼンマイ入り)
224 007： 二番車 (筒カナ付)
225 005： 筒カナ
231 006： 三番車 (17 石用)
231 007： 〃 (21 石用)
241 010： 四番車
251 012： ガンギ車 (17 石用)
251 013： 〃 (21 石用)
261 006： 日ノ裏車
271 007： 筒車
282 003： ツヅミ車
285 013： 角穴車
301 009： アンクル
310 020： テンプ (ヒゲ持付)
315 008： テンプ真
331 005： 振リ座
341 007： 緩急針
345 007： ヒゲ持受
354 015： 巻真
☆357 005： 巻真
381 004： コハゼ
383 004： オシドリ
384 006： カンヌキ
388 003： カンヌキ押エ
☆397 003： オシドリレバー
399 006： 機械止ツメ
436 001： 三番下座 (21 石用)
☆998 003： 駆動車
☆999 003： 駆動車バネ
014 293： ダイヤショック上座体
014 294： 〃 下座体
014 295： 〃 穴石枠付
011 220： 〃 受石
014 217： 〃 バネ
015 541： ダイヤフィックス三番上穴石枠付 (21石用)
015 551： 〃 ガンギ上穴石枠付 (21石用)
011 221： 〃 受石 (21石用)
014 417： 〃 バネ (21石用)
509 004： 回転錘 (ボールベアリング付)
511 002： 一番伝エ車
514 002： 二番伝エ車
831 001： マジックレバー
836 002： 伝エ押エ
556 004： 日送ツメ
☆801 012： 日車
☆801 013： 日車
802 005： 日送車 (ツメバネなし)
808 005： 日車押エ
810 002： 日曜制レバー
817 004： 中間車
868 002： 曜送ツメ
☆870 008： 曜車 (英文字)
☆870 024： 〃 (和文字)
873 003： 曜制レバー
☆884 005： 文字板受リング
☆884 008： 〃
☆884 009： 〃
☆884 013： 〃
963 001： 曜車押エ
012 123： ヒゲ持ネジ
012 277： 三番下座ネジ (21 石用)
012 354： 日送車止ネジ
012 354： 日車押エ止ネジ
012 415： 受ネジ
012 417： アンクル受ネジ
012 419： 機械止ツメネジ
012 424： 二番受ネジ
012 539： 二番伝エ車止ネジ
012 713： カンヌキ押エネジ
012 736： 曜制レバー止ネジ
012 919： 角穴ネジ
011 715： 二番上穴石
011 146： 二番下穴石
011 321： 三番上穴石 (17 石用)
011 540： 三番下穴石 (17 石用)
011 651： 〃 (21 石用)
011 322： ガンギ上穴石 (17 石用)
011 322： ガンギ下穴石 (17 石用)
011 611： 〃 (21 石用)
011 505： アンクル上穴石
011 505： アンクル下穴石
011 162： 一番伝エ車上穴石
011 151： 一番伝エ車下穴石
013 009： 受足
013 186： アンクル受足 (長)
013 197： 二番伝エ車止ネジピン
013 198： アンクル受足 (短)
013 199： 日送車止ネジピン
013 975： 文字板止ピン
⭐︎印の部品については、次ページの注をご参照ください。
ここに写真が載っていない部品は、(基礎キャリバー7005A 17J）と共通ですから、カタログNo.70-05-1の写真をご参照ください。
⭐︎⇨Please see remarks on the next-page.
Iems in light letters are not shown in photos; those parts are interchangeable with the basic caliber. (Cal. No.7005A 17J Catalog No. 70-05-1 Green page).
⭐︎印の部品については、次ページの注をご参照ください。
ここに写真が載っていない部品は、(基礎キャリバー7005A 17J）と共通ですから、カタログNo.70-05-1の写真をご参照ください。
部品番号：部品名
112055：一番受
122004：二番受
161004：アンクル受
171022：テンプ受
201024：香箱車(ゼンマイ入り)
224007：二番車(筒カナ付)
225005：筒カナ
231015：三番車
241010：四番車
251023：ガンギ車
261006：日ノ裏車
271007：筒車
282003：ツヅミ車
285013：角穴車
301009：アンクル
310020：テンプ(ヒゲ持付)
315008：テンプ真
331005：振リ座
341007：緩急針
345007：ヒゲ持受
354015：巻真
☆357005：巻真
381004：コハゼ
383004：オシドリ
384006：カンヌキ
388003：カンヌキ押エ
☆397003：オシドリレバー
399006：機械止ツメ
☆998003：駆動車
☆999003：駆動車バネ
014293：ダイヤショック上座体
014294：〃下座体
014295：〃穴石枠付
011220：〃受石
014217：〃バネ
015541：ダイヤフィックス三番上穴石枠付
015551：〃ガンギ上穴石枠付
011221：〃受石
014417：〃バネ
509004：回転錘(ボールベアリング付)
511002：一番伝エ車
514002：二番伝エ車
828002：ボールベアリング軸
831001：マジックレバー
836002：伝エ押エ
556004：日送ツメ
☆801012：日車
☆801013：日車
802005：日送車(ツメバネなし)
808005：日車押エ
810002：日曜制レバー
817004：中間車
868002：曜送ツメ
☆870008：曜車(英文字)
☆870032：曜車(英文字)
873003：曜制レバー
☆884005：文字板受リング
☆884008：文字板受リング
☆884009：文字板受リング
☆884013：文字板受リング
963001：曜車押エ
012123：ヒゲ持ネジ
012354：日送車止ネジ
012354：日車押エ止ネジ
012417：アンクル受ネジ
012419：機械止ツメネジ
012420：受ネジ
012424：二番受ネジ
012539：二番伝エ車止ネジ
012713：カンヌキ押エネジ
012736：曜制レバー止ネジ
012919：角穴ネジ
011715：二番上穴石
011146：二番下穴石
011540：三番下穴石
011528：ガンギ下穴石
011505：アンクル上穴石
011505：アンクル下穴石
011162：一番伝エ車上穴石
011151：一番伝エ車下穴石
013009：受足
013186：アンクル受足(長)
013197：二番伝エ車止ネジピン
013198：アンクル受足(短)
013199：日送車止ネジピン
013975：文字板止ピン
⭐︎⇨Please see remarks on the next-page.
Iems in light letters are not shown in photos; those parts are interchangeable with the basic caliber. (Cal. No.7005A 17J Catalog No. 70-05-1 Green page).
**PART NO. LIST OF MATERIALS**
112 013： Barrel & train-wheel bridge (for 21j)
112 020： Barrel & train-wheel bridge (for 17j)
122 004： Center wheel bridge
161 004： Pallet cock
171 022： Balance cock
201 024： Complete barrel with arbor & mainspring
224 007： Center wheel & pinion with cannon pinion
225 005： Cannon pinion
231 006： Third wheel & pinion (for 17j)
231 007： Third wheel & pinion (for 21j)
241 010： Sweep second wheel & pinion
251 012： Escape wheel & pinion (for 17j)
251 013： Escape wheel & pinion (for 21j)
261 006： Minute wheel
271 007： Hour wheel
282 003： Clutch wheel
285 013： Ratchet wheel
301 009： Jewelled pallet fork & staff
310 020： Balance complete with stud
315 008： Balance staff
331 005： Roller with jewel
341 007： Regulator
345 007： Stud holder
354 015： Winding stem
☆357 005： Winding stem
381 004： Click
383 004： Setting lever
384 006： Yoke (Clutch lever)
388 003： Setting lever spring
☆397 003： Lever for unlocking stem
399 006： Casing clamp
436 001： Lower end-piece for 3rd & escape wheel (for 21j)
☆998 003： Indicator wheel
☆999 003： Indicator wheel spring
014 293： Diashock upper frame
014 294： Diashock lower frame
014 295： Diashock hole jewel with frame
011 220： Diashock cap jewel
014 217： Diashock spring
015 541： Diafix upper hole jewel with frame for 3rd wheel (for 21j)
015 551： Diafix upper hole jewel with frame for escape wheel (for 21j)
011 221： Diafix cap jewel (for 21j)
014 417： Diafix spring (for 21j)
509 004： Oscillating weight with ball-bearing
511 002： First reduction wheel
514 002： Second reduction wheel
828 002： Oscillating weight arbor
831 001： Pawl lever
836 002： First reduction wheel holder
556 004： Date finger
☆801 012： Date dial
☆801 013： Date dial
802 005： Date driving wheel
808 005： Date dial guard
810 002： Date jumper
817 004： Intermediate date wheel
868 002： Day finger
☆870 008： Day star with dial disk
873 003： Day jumper
☆884 005： Holding ring for dial
☆884 008： Holding ring for dial
☆884 009： Holding ring for dial
☆884 013： Holding ring for dial
963 001： Snap for day star with dial disk
012 123： Stud screw
012 277： Lower end-piece screw for 3rd & escape wheel (for 21j)
012 354： Date driving wheel screw
012 354： Date dial guard screw
012 415： Bridge screw
012 417： Pallet cock screw
012 419： Casing clamp screw
012 424： Center wheel bridge screw
012 539： Second reduction wheel screw
012 713： Setting lever spring screw
012 736： Day jumper screw
012 919： Ratchet wheel screw
011 715： Upper hole jewel for center wheel
011 146： Lower hole jewel for center wheel
011 321： Upper hole jewel for 3rd wheel (for 17j)
011 540： Lower hole jewel for 3rd wheel (for 17j)
011 651： Lower hole jewel for 3rd wheel (for 21j)
011 322： Upper hole jewel for escape wheel (for 17j)
011 322： Lower hole jewel for escape wheel (for 17j)
011 611： Lower hole jewel for escape wheel (for 21j)
011 505： Upper hole jewel for pallet
011 505： Lower hole jewel for pallet
011 162： Upper hole jewel for 1st reduction wheel
011 151： Lower hole jewel for 1st reduction wheel
013 009： Tube for bridge screw
013 186： Tube for pallet cock screw (long)
013 197： Tube for 2nd reduction wheel screw
013 198： Tube for pallet cock screw (short)
013 199： Tube for date driving wheel screw
013 975： Eccentric dial pin
⭐︎⇨Please see remarks on the next-page.
Iems in light letters are not shown in photos; those parts are interchangeable with the basic caliber. (Cal. No.7005A 17J Catalog No. 70-05-1 Green page).
**PART NO. LIST OF MATERIALS**
112 055： Barrel & train-wheel bridge
122 004： Center wheel bridge
161 004： Pallet cock
171 022： Balance cock
201 024： Complete barrel with arbor & mainspring
224 007： Center wheel & pinion with cannon pinion
225 005： Cannon pinion
231 015： Third wheel & pinion
241 010： Sweep second wheel & pinion
251 023： Escape wheel & pinion
261 006： Minute wheel
271 007： Hour wheel
282 003： Clutch wheel
285 013： Ratchet wheel
301 009： Jewelled pallet fork & staff
310 020： Balance complete with stud
315 008： Balance staff
331 005： Roller with jewel
341 007： Regulator
345 007： Stud holder
354 015： Winding stem
☆357 005： Winding stem
381 004： Click
383 004： Setting lever
384 006： Yoke (Clutch lever)
388 003： Setting lever spring
☆397 003： Lever for unlocking stem
399 006： Casing clamp
☆998 003： Indicator wheel
☆999 003： Indicator wheel spring
014 293： Diashock upper frame
014 294： Diashock lower frame
014 295： Diashock hole jewel with frame
011 220： Diashock cap jewel
014 217： Diashock spring
015 541： Diafix upper hole jewel with frame for 3rd wheel
015 551： Diafix upper hole jewel with frame for escape wheel
011 221： Diafix cap jewel
014 417： Diafix spring
509 004： Oscillating weight with ball-bearing
511 002： First reduction wheel
514 002： Second reduction wheel
828 002： Oscillating weight arbor
831 001： Pawl lever
836 002： First reduction wheel holder
556 004： Date finger
☆801 012： Date dial
☆801 013： Date dial
802 005： Date driving wheel
808 005： Date dial guard
810 002： Date jumper
817 004： Intermediate date wheel
868 002： Day finger
☆870 008： Day star with dial disk
☆870 032： Day star with dial disk
873 003： Day jumper
☆884 005： Holding ring for dial
☆884 008： Holding ring for dial
☆884 009： Holding ring for dial
☆884 013： Holding ring for dial
963 001： Snap for day star with dial disk
012 123： Stud screw
012 354： Date driving wheel screw
012 354： Date dial guard screw
012 417： Pallet cock screw
012 419： Casing clamp screw
012 420： Bridge screw
012 424： Center wheel bridge screw
012 539： Second reduction wheel screw
012 713： Setting lever spring screw
012 736： Day jumper screw
012 919： Ratchet wheel screw
011 715： Upper hole jewel for center wheel
011 146： Lower hole jewel for center wheel
011 540： Lower hole jewel for 3rd wheel
011 528： Lower hole jewel for escape wheel
011 505： Upper hole jewel for pallet
011 505： Lower hole jewel for pallet
011 162： Upper hole jewel for 1st reduction wheel
011 151： Lower hole jewel for 1st reduction wheel
013 009： Tube for bridge screw
013 186： Tube for pallet cock screw (long)
013 197： Tube for 2nd reduction wheel screw
013 198： Tube for pallet cock screw (short)
013 199： Tube for date driving wheel screw
013 975： Eccentric dial pin
