マジェスティs(sg52j)シグナスx5型(sed8j) 電源取り出し

マジェスティs(sg52j)
シグナスx5型(SED8J)
それぞれ共通。

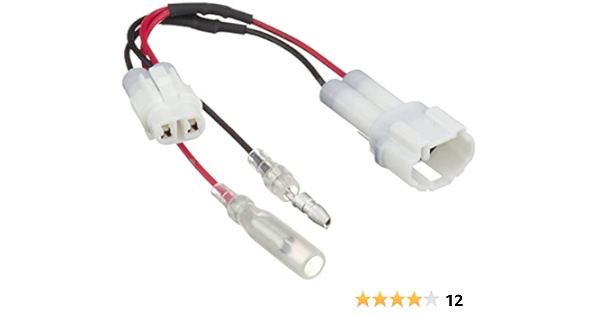

上段左
キジマ(Kijima) アクセサリー分岐ハーネスキット 防水 MT090タイプ 2極 304-7148
マジェスティs
フロントカウルを外す。
キーシリンダー裏の下あたりにコネクター集合ゴムブーツあり。グリップヒーター用のオプションカプラに差し込む。

※sg52j以前の型式は3極の様です。


シグナスx5型
フロントカウルを外す。
キーシリンダー裏下あたりにあります。
黒テープで巻いてあります。
グリップヒーター用のオプションカプラに差し込む。

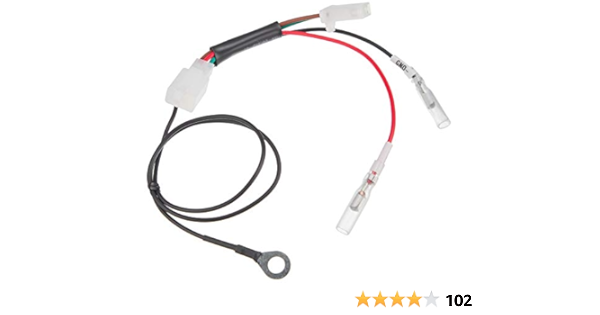

上段右
キタコ(KITACO) 電源取り出しハーネス タイプC シグナスX 756-9000300
マジェスティs
フロントカウルを外す。
キーシリンダー裏の下あたりにコネクター集合ゴムブーツあり。ブレーキの配線に割り込ませる。


シグナスx5型
ハンドルカバーを外す。
ブレーキの配線に割り込ませる。

※筆者はグリップヒーター用のサービス電源を使用しています。

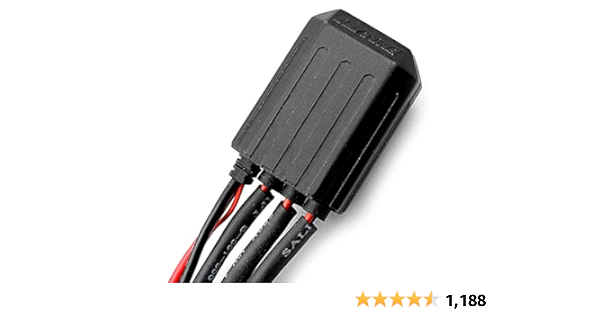

下段
デイトナ バイク用 アクセサリー電源ユニット 防水 3系統 電源一括管理 合計20A D-UNIT WR(ディーユニット ウォーターレジスタント) 16037
上段のサービス電源だとそれぞれ1系統しか電源が取れないがこのユニットを利用する事により3系統合計20Aの電力が確保できる。


バッテリー直(ACC連動)なので安定した電力確保。
