その５ 【概成】 タミヤ 1/48 Ｆ－１４Ａ トムキャット マイコン制御ＴＯＰＧＵＮ風味

タミヤ製　1/48　Ｆ－１４Ａ　ＴＯＭＣＡＴ　の制作記です。

今回もマイコン制御でジェットエンジンサウンドが轟きアフターバーナー炊きまくりの音と光とアクションギミック満載の一品に仕上げる予定です。

チップLEDを増加したバーナー。

片側で、５mmの砲弾型LED×１と２mmのチップLEDを６個使用しています。

肉眼で直視すると目が痛くなる位の輝度。

増加前の写真と比べると光量の違いがはっきり判ります。

（チップLED３コの状態）

本日はコックピットが完成しました。

モニタのLEDをＯＮにしてあります。

本当のモニタはこんなに明るく光りませんが。

まぁそこは模型的見栄えということで・・・・。

パイロットとＲＩＯのヘルメットとサンバイザーをクリアで吹きます。

ハイビジ時代のヘルメット、レッドが更に映えるようにピッカピカに仕上げます。

模型映えのする塗装テクニックの一つはメリハリを付けることだと私は考えます。

ヘルメットのみピッカピッカ、その他は退色表現をしたり塗装剝がれを表現したり。

ということで射出シートは墨入れ塗料でくすんだ感じに

次に

クロームシルバー（ＸＦ-11）でドライブラシをして塗装剝がれを表現。

はい、どうでしょう？

メリハリついたでしょうか？

機首周りだけで５種類、計９個のＬＥＤを使用しています。

１　モニタ

２　警告灯

３　衝突防止灯

４　主脚部前照灯

５　２０ミリバルカン砲

これらをマイコンで制御するギミックをこれから盛り込みます。

これで機体の塗装の下準備が整いました。

明日以降、塗装作業に入ります。

イメージはこんな感じ。

洋上の長期ミッションで潮焼けした猛々しい塗装を目指します。

今日はココまで。

その4 【電飾編２】 タミヤ 1/48 Ｆ－１４Ａ トムキャット マイコン制御ＴＯＰＧＵＮ風味

タミヤ製　1/48　Ｆ－１４Ａ　ＴＯＭＣＡＴ　の制作記です。

今回もマイコン制御でジェットエンジンサウンドが轟きアフターバーナー炊きまくりの音と光とアクションギミック満載の一品に仕上げる予定です。

LEDによる電飾の続きです。

翼端灯の電飾。

キットの翼端は一体成型になっています。

デザインナイフでカット。

チップLEDを入れ込みます。

次の工程で使うのがコレ。

UVライトで硬化するプラスチック。

以前から気になっいたのですが今回初めて使ってみます。

BONDIC 液体プラスチック接着剤補修材 スターターキット BD-SKCJ

液状の材を少しづつ塗りつつUVライトで硬化させていきます。

はい、こんな感じです。

結論としてこのプラリペア材は使えます。すごくいいです。

はい、お約束の点灯試験。

良い点。

１　透明であること。

２　UVを当てないと硬化が始らないので、焦らず作業ができる。

３　チップLEDの固定と透明パーツの造作が一度でできる。

４　液剤に適度な粘度があり扱いやすい。

垂直尾翼の衝突防止灯もこの仕上がり。

はっきり言って透明パーツの造作にはこれが一番効率的です。

もう以前の方法には戻れません。

今日はココまで。

その３ 【ﾊﾞｰﾅｰ電飾編】 タミヤ 1/48 Ｆ－１４Ａ トムキャット 制作記

タミヤ製　1/48　Ｆ－１４Ａ　ＴＯＭＣＡＴ　の制作記です。

今回もマイコン制御でジェットエンジンサウンドが轟きアフターバーナー炊きまくりの音と光とアクションギミック満載の一品に仕上げる予定です。

本日はエンジン内部にLEDを組み込みます。

イメージです。

こんな風にアフターバーナ炊きまくりの電飾を目指します。

タミヤのキットにはまるで電飾をしなさい、とばかりにLEDがぴったり収まる開口部があります。

ほら、５mmの砲弾型LEDがピッタリ収まります。

でも、このままでは光りません。

なぜなら、グリルのパーツに開口部がないからです。

電飾しろなの？するななの？タミヤさん。

ということでグリルを削って開口します。

右が開口したグリル。

早速LEDを挿入して試験点灯。

うーん、今イチ照度がたりませんね。

LEDの先っちょ以外の光が遮断されているからですね。

ＬＥＤが入る部分をカットして、透明なプラ材で作り直します。

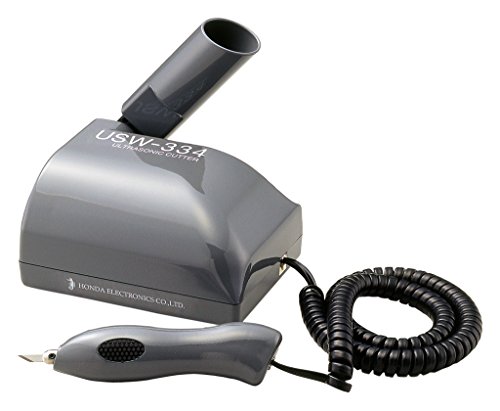

こういう工作に使っているのが、超音波カッター。

プラ材に刃をあてるだけで、まるで羊羹でも切るかのようにスーッと刃が入っていきます。

これがあれば切断工作がまるで苦になりません。

本多電子 超音波カッター USW-334

少し高価な工具ですが、もうこれ無しでの切断加工は考えられません。

こんなパーツができました。ＬＥＤの光を１００％とは言えませんが透過します。

組み込むとこんな感じ。

点火よーいっ！　点火っ！

ハイ、いい感じ。

でもまだ照度が欲しいっ！

チップＬＥＤをもう３コ追加。

あと３コは欲しい・・・といういところで手持ちのチップＬＥＤが尽きました。

ネットで発注して、今日はココまで。

その２ 【ｺｯｸﾋﾟｯﾄ概成】 タミヤ 1/48 Ｆ－１４Ａ トムキャット 制作記

タミヤ製　1/48　Ｆ－１４Ａ　ＴＯＭＣＡＴ　の制作記です。

今回もマイコン制御でジェットエンジンサウンドが轟きアフターバーナー炊きまくりの音と光とアクションギミック満載の一品に仕上げる予定です。

コックピットが概成しました。

チップLEDを４個埋め込んであります。

キットの計器盤はディカールでディスプレイを再現していますので、この部分を切り取り開口します。

クリアパーツを成型してはめ込みます。

クリヤーグリーン（X-25）でディスプレイを塗装。

塗装というか分厚く塗り込み光の透過率を抑え込みます。

これがチップLED。

試験点灯。

工程ごとしつこいくらいに点検します。

完成してがっちり接着後に点かなかったら目も当てられません。

警告灯用の赤色LEDの光が漏れています。

アルミ箔でマスキング。

電飾模型は光るところ以外からの光漏れは厳禁です。

はい、コックピットの電飾完了です。

赤色LEDは下の写真の４番の位置で点灯します。

システムチェック中は短い間隔で点滅し、チェック完了で消灯するようにマイコンで制御します。

実物のディスプレイはバックライトなのですね。

なので、今のチップLEDは光りすぎ、後で抵抗を適当に入れて輝度を調節します。

その１で検討するとしていた２つの案件は共にボツになりました。

理由は共に仕掛けを仕込む容量の関係です。

機会を見て1/32以上のスケールキットでリトライしようと思います。

今日はココまで。

その１ 【構想編】 タミヤ 1/48 Ｆ－１４Ａ トムキャット マイコン制御ＴＯＰＧＵＮ風味

本日から　タミヤ製　1/48　Ｆ－１４Ａ　ＴＯＭＣＡＴ　の制作に取り掛かります。

今回もマイコン制御でジェットエンジンサウンドが轟きアフターバーナー炊きまくりの

音と光とアクションギミック満載の一品に仕上げる予定です。

こちらの電子部品を組み合わせてギミック満載のディスプレイモデルに仕上げます。

ディスプレイ台にも力が入ってます。

準備したのは・・・。

フライトデッキ。

トムキャットの胴体部分のランナーを載せて大きさを検分。

ハイ、ジャストサイズですね。

紅の豚サボイアに引き続いてオリジナルサウンドトラックを取り寄せました。

手元のリモコンでテーマ曲を制御できます。

著作権の問題は無問題。

なぜならこのＣＤも一緒にお買い上げいただくからです。

次に準備したのは・・・。

おなじみの”ＲＥＭＯＶＥ　ＢＥＦＯＲ　ＦＲＩＧＨＴ”のタグ。

これを電源スイッチ部分に仕込んで、このタグを引き抜くことで電源ＯＮになるように、と考えてます。

ちょっとしたアクセントですが、こういうのってマニア心をそそります。

ここからは構想中ですので、実現は？ですが・・。

タミヤの組み立て説明書には兵装の例がいくつか乗っています。

これを自在に選べたら楽しくないですか？

ということで、ネオジム磁石の登場。

これを内部に仕込むことで完成後も兵装変更ができないかチャレンジしてみます。

さて、最後のチャレンジ事項。このサーボモーターを制御してトムキャットの主翼の開閉ができないかやってみます。

さて、本日から私の作業部屋のＢＧＭはＴＯＰＧＵＮのテーマ曲一色となります。

今日はココまで。
