・太陽光パネルの充電システム

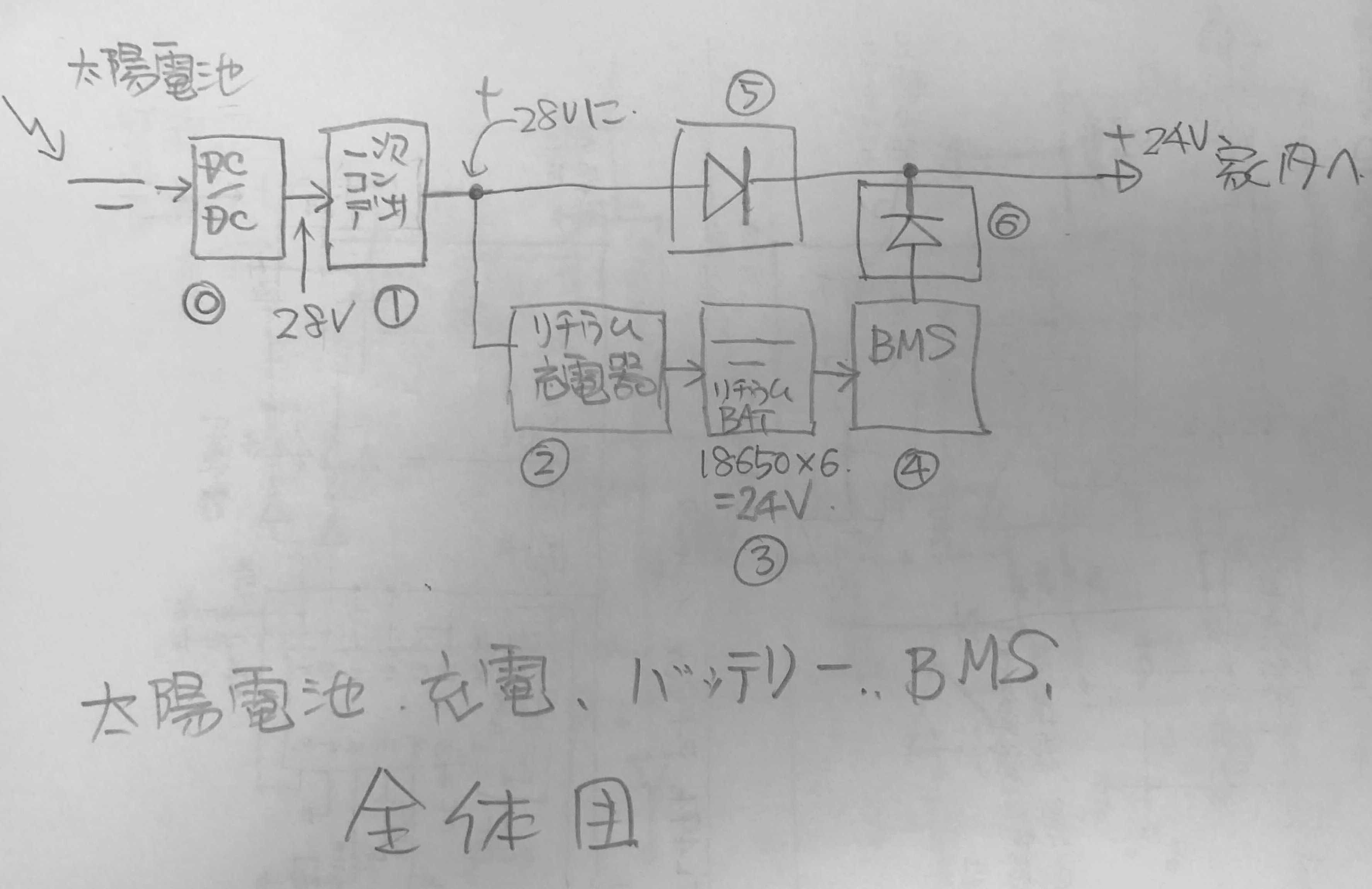

130年前の古民家を完全オフグリッドで電力を供給するための、太陽光パネルと充電の全体ブロック図を下図に示します。
曇り時にはバッテリ充電ができないらしい。
太陽電池パネルで受けた電力をDC/DCコンバータで28Vに昇圧すると、曇りでもバッテリ充電が行えるはず。太陽光パネルの電圧は 28V 程に上がります。これをそのままバッテリに接続し充電したのですが、何故か充電できませんでした。そこで太陽光パネルの電力は、交渉電圧よりかなり低い領域であるで得られることがわかりました。今回は 16V 以上になると 28V に昇圧し充電するように考えました。
下は失敗してますので、参考にしない様お願いします。

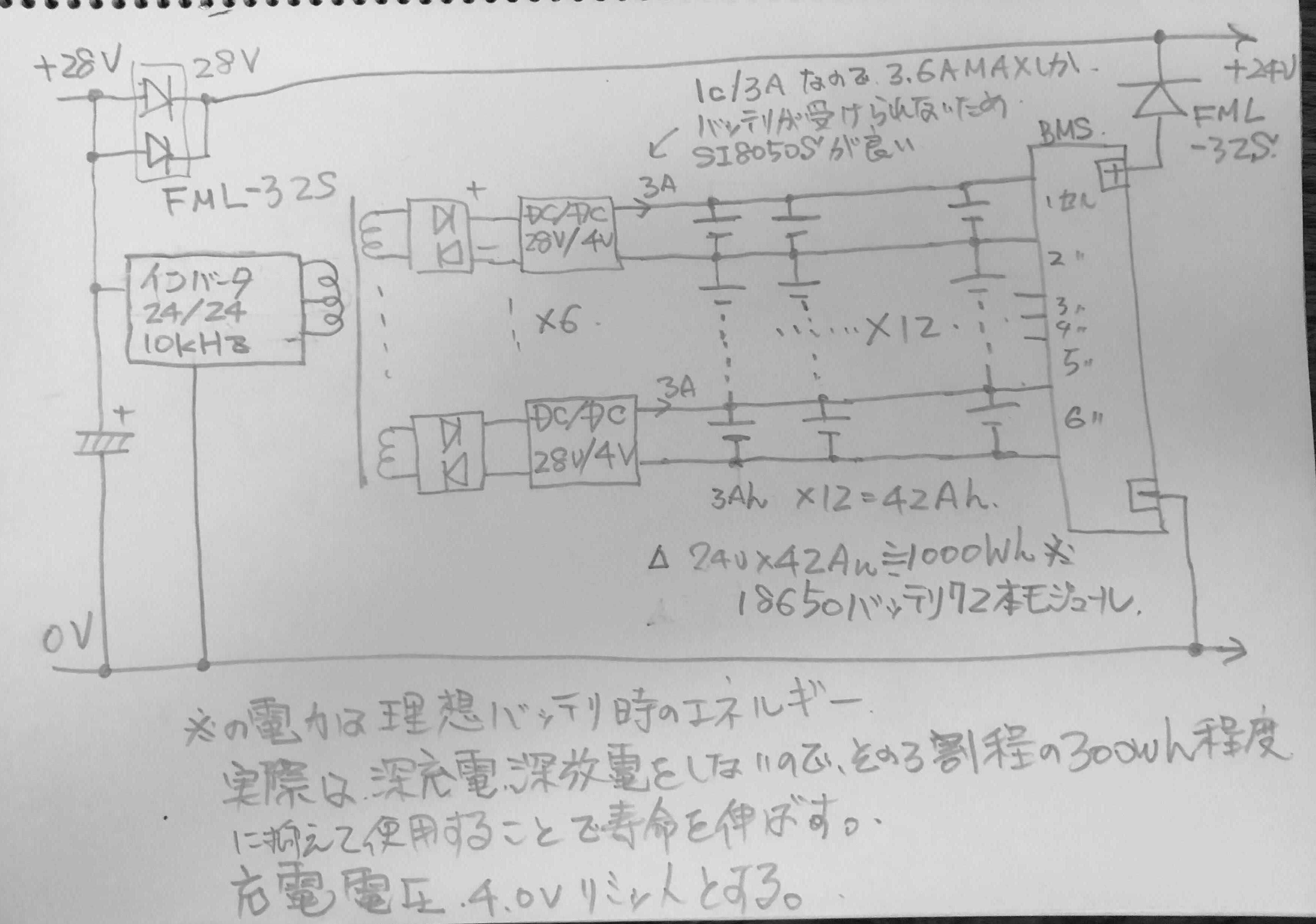

このシステムは BMS を使用せず充電を行うもので、各セルに 4V を印加します。
リチウムイオン電池の電圧は 4V × 6 = 24V ですが、基本的にこの24V以上に達しないと充電できません。DC/DCコンバータ IC はサンケンの SI8050Sで、出力電圧は 5V に固定です。このコンバータ IC の出力を 4V に下げます。これは IC の 5番ピン を使って簡単に 4V 以下の電圧制御ができます。

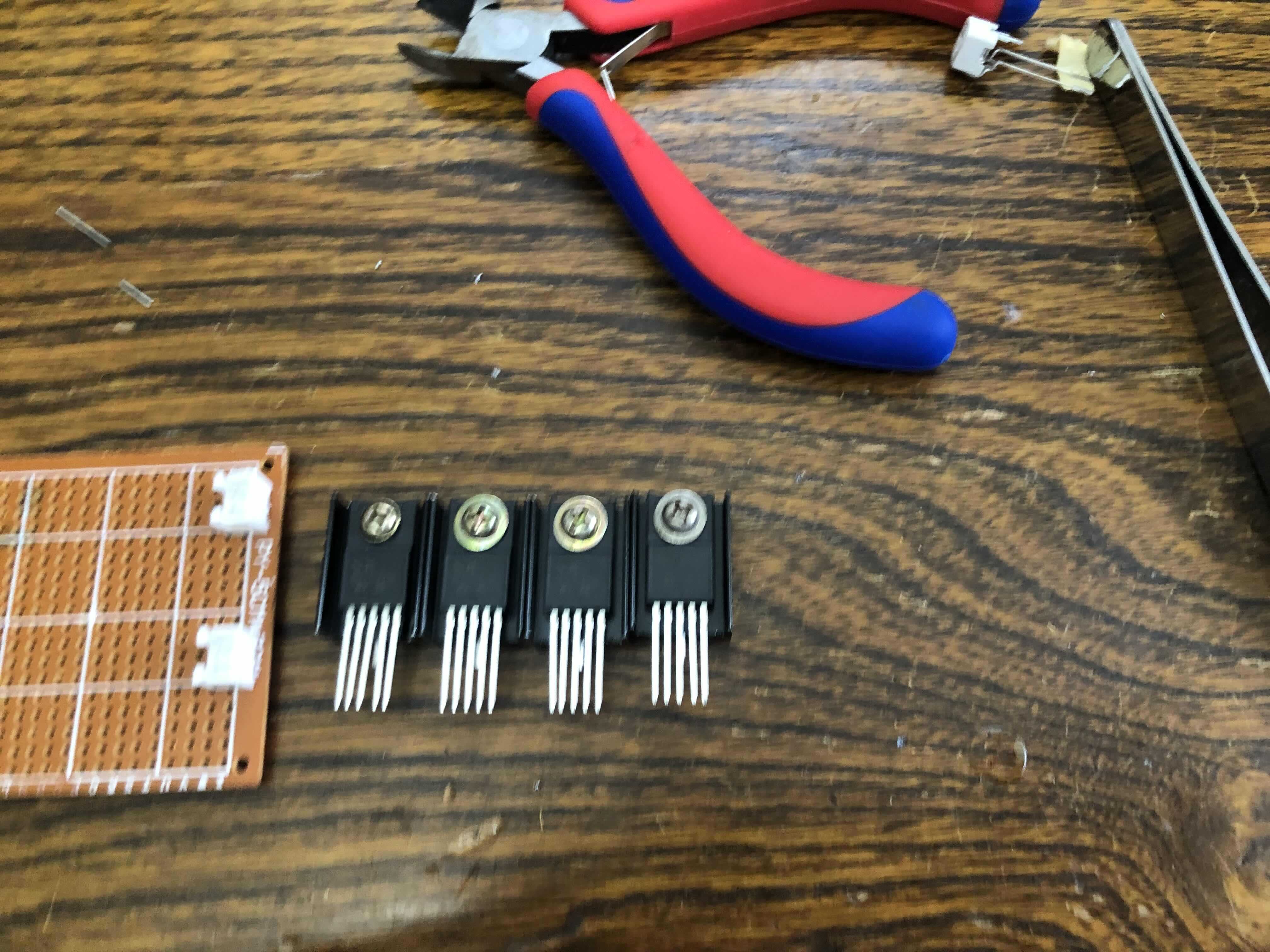

・サンケンの SI8050Sを放熱機に取り付けた写真

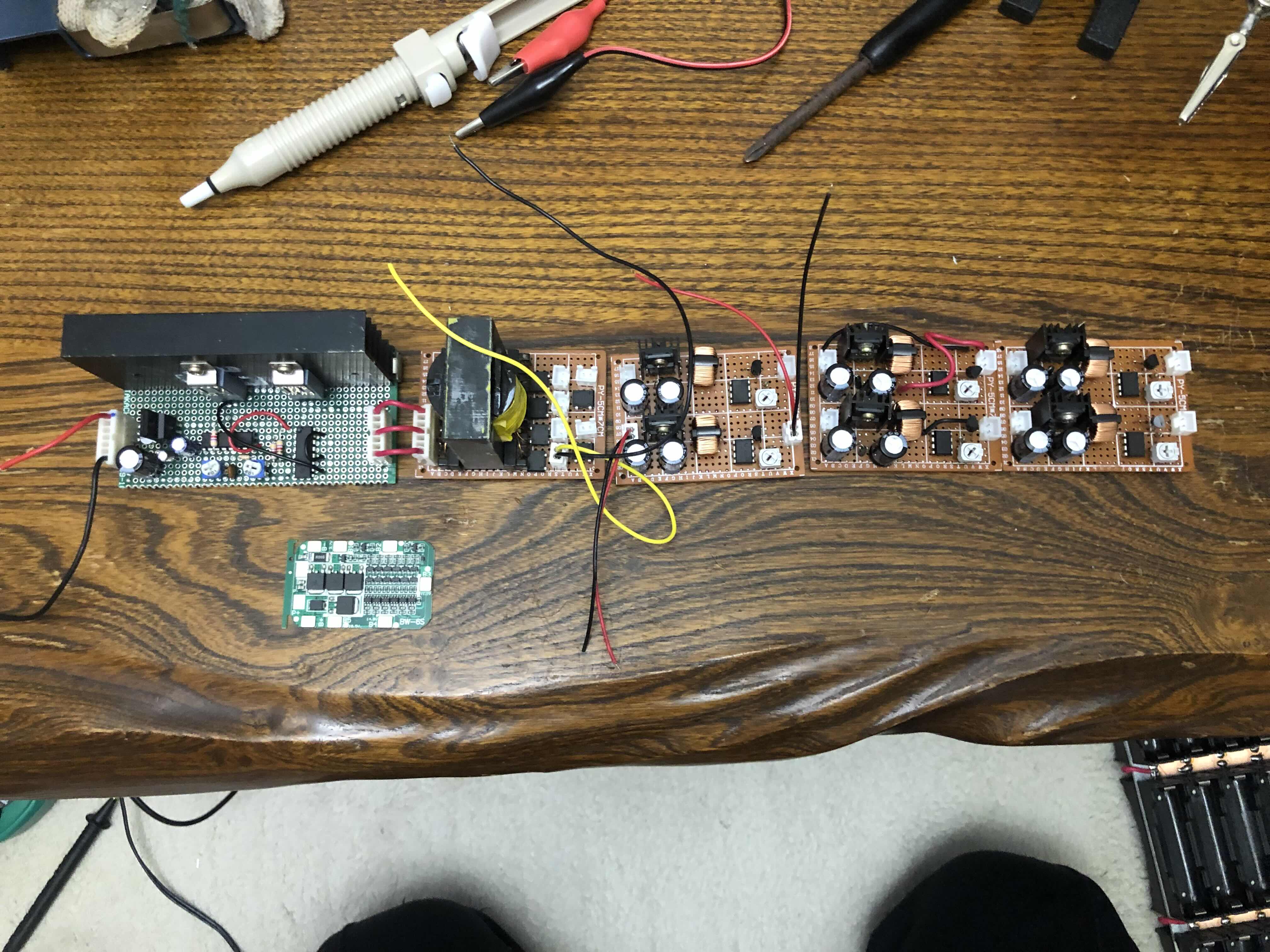

左から、インバータ部。
インバータは 24Vを 14V×6 を回路出力。コンバータは 14V を 4V に変換。24Vを作る上で、リチウムイオンの場合は直列6個となるので、DC/DCコンバータは基板3枚(2回路/基板)となります。
コンバータは太陽光パネルの電圧を下げて充電すると、電流が大きくなります。
システムはひとつずつ作るしかないので、ここはずっと我慢し作り続けるしかありません。
