XBee無線ユンボの舞。

Amazonベーシック HDMIケーブル 3.0m (タイプAオス - ミニタイプCオス) ハイスピード

昔、作ったユンボロボットをアルディーノでスケッチしてます。

モバイルモニター 15.6 インチ 2020 最新版ポータブルのモニタ IPS 1920*1080P 液晶パネル USB Type-C/Mini HDMI/mini DP ディスプレイモバイルスタンドカバー PS4/XBOX/Switch/PC/Macなど対応ポータブルディスプレイ

Amazon（アマゾン）

14,900円

Lasitu モバイルモニターモバイルディスプレイ 15.6インチ薄型/IPSパネル/USB Type-C/標準HDMI/mini DP/HDR対応/PS4/XBOX/Switchなど対応ポータブルモニター/モバイルモニター（カバー付）

Amazon（アマゾン）

14,999円

ELEGOO Arduino用 MEGA2560 R3ボード ATmega2560 ATMEGA16U2 + USB ケーブル (黒)

Amazon（アマゾン）

1,669円

Arduino互換並行輸入品ロボットプロジェクト開発ボード学習ボード (UNO R3改良版)

Amazon（アマゾン）

695円

UNIROI 30種セット初心者 r3ボード+LEDセット+ブレッドボード電子工作キットブレッドボード UA002

Amazon（アマゾン）

1,999円

々と調整中で

中華激安8ｘ8ｘ8ＬＥＤキューブの製作

4.5〜5.5V 電子キューブキット 3D DIYキットライト LEDキューブ Arduino用

Amazon（アマゾン）

1,829円

3D LedキューブライトDIYキット、4.5〜5.5VランプスクエアLED 8x8x8、USB〜DC005ケーブル電子玩具子供向け

Amazon（アマゾン）

3,548円

中華激安8ｘ8ｘ8ＬＥＤキューブの製作しました。

オート・キレイキレイ・ビオレ　

YouTubeに動画をアップしました。

回路図

プログラム概要

1、超音波センサーで２０ｃｍ以内に接近すると

赤LEDを点灯・サーボモーター２台を同時に１８０度駆動。戻す。他LEDは消灯

2、超音波センサーで２０ｃｍ以内に接近すると黄LEDを点灯・他LEDは消灯

3、超音波センサーで３０ｃｍ以内に接近すると緑LEDを点灯・他LEDは消灯

4、超音波センサーで４０ｃｍ以内に接近すると青LEDを点灯・他LEDは消灯

５、超音波センサーで4０ｃｍ以上離れると白LEDを点灯・他LEDは消灯

６、USBでパソコンを繋げばシリアルモニターで接近距離を表示。

アルディーノNANO・スケッチ

//LEDECO.com
//2020.07.22

const int Trig = 12;
const int Echo = 13;
const int Led_1 = 2;
const int Led_2 = 3;
const int Led_3 = 4;
const int Led_4 = 10;
const int Led_5 = 11;
#include <Servo.h>
Servo myservo1;
Servo myservo2;

int Duration;
float Distance;
void setup() {
Serial.begin(9600);
pinMode(Led_1,OUTPUT);
pinMode(Led_2,OUTPUT);
pinMode(Led_3,OUTPUT);
pinMode(Led_4,OUTPUT);
pinMode(Led_5,OUTPUT);
pinMode(Trig,OUTPUT);
pinMode(Echo,INPUT);
myservo1.attach(7);
myservo2.attach(8);
}

void loop() {
digitalWrite(Trig,LOW);
delayMicroseconds(3);
digitalWrite(Trig,HIGH);
delayMicroseconds(3);
digitalWrite(Trig,LOW);
Duration = pulseIn(Echo,HIGH);
Serial.print(Duration);
if (Duration>0) {
Distance = Duration/2;
Distance = Distance*340*100/1000000; // ultrasonic speed is 340m/s = 34000cm/s = 0.034cm/us
Serial.print(Duration);
Serial.print(" us ");
Serial.print(Distance);
Serial.println(" cm");

if (Distance < 20){
digitalWrite(Led_1,HIGH);
digitalWrite(Led_2,LOW);
digitalWrite(Led_3,LOW);
digitalWrite(Led_4,LOW);
digitalWrite(Led_5,LOW);
myservo1.write(180);
myservo2.write(180);
delay(1000);
myservo1.write(0);
myservo2.write(0);
delay(1000);
}
else if(Distance < 30){
digitalWrite(Led_1,LOW);
digitalWrite(Led_2,HIGH);
digitalWrite(Led_3,LOW);
digitalWrite(Led_4,LOW);
digitalWrite(Led_5,LOW);
delay(300);
}
else if(Distance < 40){
digitalWrite(Led_1,LOW);
digitalWrite(Led_2,LOW);
digitalWrite(Led_3,HIGH);
digitalWrite(Led_4,LOW);
digitalWrite(Led_5,LOW);
delay(300);
}
else if(Distance < 50){
digitalWrite(Led_1,LOW);
digitalWrite(Led_2,LOW);
digitalWrite(Led_3,LOW);
digitalWrite(Led_4,HIGH);
digitalWrite(Led_5,LOW);
delay(300);
}
else{
digitalWrite(Led_1,LOW);
digitalWrite(Led_2,LOW);
digitalWrite(Led_3,LOW);
digitalWrite(Led_4,LOW);
digitalWrite(Led_5,HIGH);
delay(300); }
}
}

全力で引き籠り箱の製作。回路図・アルデーノスケッチを公開

4.5〜5.5V 電子キューブキット 3D DIYキットライト LEDキューブ Arduino用交換用実用的

Amazon（アマゾン）

2,260円

ELEGOO Arduino用のUNO R3 最終版スタータキット UNOチュートリアル付 (63 Items)

Amazon（アマゾン）

5,950円

引き籠り箱の製作。回路図

引き籠り箱の製作。アルデーノ・プログラム/スケッチ

//LEDECO.com
//2020.07.09
#define OFF 0
#define ON 1
int n = 0 ;
#include <Servo.h>
Servo myservo1;
Servo myservo2;

void setup() {
pinMode(2, OUTPUT);
pinMode(3, OUTPUT);
pinMode(4, OUTPUT);
pinMode(5, OUTPUT);
pinMode(8, INPUT_PULLUP);
pinMode(9, INPUT_PULLUP);
myservo1.attach(6);
myservo2.attach(7);
}
int toggle = OFF;
void loop(){
myservo1.write(170);
myservo2.write(30);
delay(200);
if (digitalRead(8)== HIGH){
while(digitalRead(8)== HIGH)
toggle =OFF;
}
if (digitalRead(9) == HIGH){
while(digitalRead(9)== HIGH)
toggle = ON;
delay(100);
myservo1.write(140);
delay(200);
myservo1.write(90);
delay(300);
myservo2.write(170);
delay(200);
myservo2.write(110);
delay(100);
n=n+1;
}
if ( n<=5){
digitalWrite(4,HIGH);
delay(300);
digitalWrite(5,HIGH);
delay(200);
digitalWrite(4,LOW);
delay(300);
digitalWrite(5,LOW);

}
if ( n>5){
led1_flash();
}
if ( n>=10){
led2_flash();
}
}
//LEDを点滅させる
void led1_flash() {
digitalWrite(2,HIGH);
delay(300);
digitalWrite(3,HIGH);
delay(300);
digitalWrite(2,LOW);
delay(300);
digitalWrite(3,LOW);

}
void led2_flash() {
digitalWrite(2,HIGH);
digitalWrite(3,HIGH);
delay(100);
digitalWrite(4,HIGH);
digitalWrite(5,HIGH);
delay(100);
digitalWrite(2,LOW);
digitalWrite(3,LOW);
digitalWrite(4,LOW);
digitalWrite(5,LOW);
delay(100);
digitalWrite(2,HIGH);
digitalWrite(3,HIGH);
delay(100);
digitalWrite(4,HIGH);

サインスマート（SainSmart）バイオニックロボット5本指ハンドロボットパームグリップリンケージサーボ制御左右手（5DOF Humanoid Five Fingers Metal Manipulator Arm Left Hand with Servos for Robot DIY）

Amazon（アマゾン）

12,999円

ELEGOO Arduino用 HC-SR04超音波距離センサー5PCS

Amazon（アマゾン）

digitalWrite(5,HIGH);
delay(100);
digitalWrite(2,LOW);
digitalWrite(3,LOW);
digitalWrite(4,LOW);
digitalWrite(5,LOW);
delay(100);
digitalWrite(2,HIGH);
digitalWrite(3,HIGH);
delay(100);
digitalWrite(4,HIGH);
digitalWrite(5,HIGH);
delay(100);
n=0 ;
digitalWrite(2,LOW);
digitalWrite(3,LOW);
digitalWrite(4,LOW);
digitalWrite(5,LOW);
}

全力のアルディーノで引き籠り。引き籠り箱の製作。

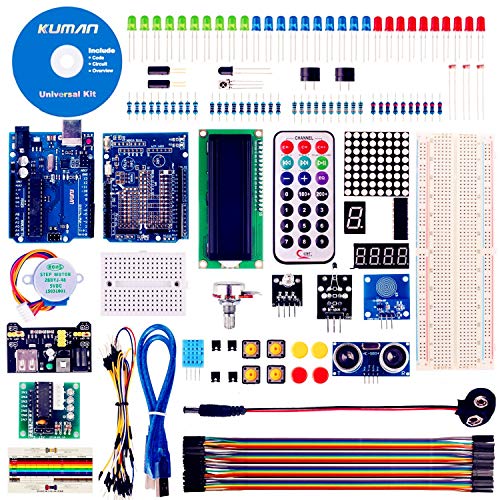

Kuman Arduinoをはじめよう R3ボードスターターキット日本語マニュアル初心者 LEDセットブレッドボード電子工作アルディーノ Mega 2560 K4

Amazon（アマゾン）

3,699円

コロナで引き籠ってるけど、昔，ニコニコで見た引き籠り箱を思い出した。アルディーノを使って

作ってみました。

アルディーノで引き籠り。久しぶりのＬＥＤチカチカ。

久しぶりのＬＥＤチカチカ。昔に工作してた2色ＬＥＤが出て来たのでトグルスイッチで点灯してみた。

カソードコモンの2色LED赤・緑あるいは赤・青を単純に切り替え切り替え点灯するだけ。

昔ながらのアナログ回路は簡単に工作できて簡単に点灯出来るけどアルディーノでスケッチを書くのは

大変難儀。丸一日掛けてやっと出来ました。

アルディーノUNOのプログラム/スケッチ概要

1・1～5回目切り替えまでは、2個のカソードコモンの2色LED緑あるいは青を単純に点灯するだけ。

2・6～9回目切り替えまでは、2個のカソードコモンの2色LED緑と青をチカチカ点灯で注意喚起。

3・10回目切り替えで2個のカソードコモンの2色LED赤をチカチカ点灯で怒り爆発。全点灯で引き籠り。

4・元に戻る。

アルディーノUNOのプログラム/スケッチ

//LEDECO.com
//2020.07.09
#define OFF 0
#define ON 1
int n = 0 ;
void setup() {
pinMode(2, OUTPUT);
pinMode(3, OUTPUT);
pinMode(4, OUTPUT);
pinMode(5, OUTPUT);
pinMode(8, INPUT_PULLUP);
pinMode(9, INPUT_PULLUP);
}
int toggle = OFF;
void loop(){
if (digitalRead(8)== HIGH){
digitalWrite(3, HIGH);
while(digitalRead(8)== HIGH)
toggle = OFF;
}

digitalWrite(3, LOW);
delay(50);

if (digitalRead(9) == HIGH){
digitalWrite(5, HIGH);
while(digitalRead(9)== HIGH)
toggle = ON;
}
digitalWrite(5, LOW);
delay(50);

if ( toggle = ON){
n=n+1;
}
if ( n>5){
led1_flash();
}
if ( n>=10){
led2_flash();

}delay(100);
}
//LEDを点滅させる
void led1_flash() {
digitalWrite(3, HIGH);
delay(100);
digitalWrite(3, LOW);
delay(100);
digitalWrite(5, HIGH);
delay(100);
digitalWrite(5, LOW);
delay(100);
digitalWrite(3, HIGH);
delay(50);
digitalWrite(3, LOW);
delay(50);
digitalWrite(5, HIGH);
delay(50);
digitalWrite(5, LOW);
delay(50);
}
void led2_flash() {
digitalWrite(2, HIGH);
delay(100);
digitalWrite(2, LOW);
delay(100);
digitalWrite(4, HIGH);
delay(100);
digitalWrite(4, LOW);
delay(100);
digitalWrite(2, HIGH);
delay(100);
digitalWrite(2, LOW);
delay(100);
digitalWrite(4, HIGH);
delay(100);
digitalWrite(4, LOW);
delay(100);
digitalWrite(2, HIGH);
delay(100);
digitalWrite(2, LOW);
delay(100);
digitalWrite(4, HIGH);
delay(100);
digitalWrite(4, LOW);
delay(100);
digitalWrite(2, HIGH);
delay(100);
digitalWrite(2, LOW);
delay(100);
digitalWrite(4, HIGH);
delay(100);
digitalWrite(4, LOW);
delay(100);
digitalWrite(2,HIGH);
digitalWrite(3,HIGH);
digitalWrite(4,HIGH);
digitalWrite(5,HIGH);
delay(1000);
n=0 ;
digitalWrite(2,LOW);
digitalWrite(3,LOW);
digitalWrite(4,LOW);
digitalWrite(5,LOW);
}

手首ロボットのスケッチ・回路図を公開。

手首ロボットのYouTube公開。

回路図

サインスマート（SainSmart）バイオニックロボット5本指ハンドロボットパームグリップリンケージサーボ制御左右手（5DOF Humanoid Five Fingers Metal Manipulator Arm Left Hand with Servos for Robot DIY）

Amazon（アマゾン）

12,999円

ELEGOO Arduino用 HC-SR04超音波距離センサー5PCS

Amazon（アマゾン）

950円

プログラム・スケッチ

//LEDECO.com
//2020.07.03
const int Trig = 12;
const int Echo = 13;
const int Led_1 = 2;
const int Led_2 = 3;
const int Led_3 = 4;
const int Led_4 = 10;
const int Led_5 = 11;
#include <Servo.h>
Servo myservo1;
Servo myservo2;
Servo myservo3;
Servo myservo4;
Servo myservo5;
int Duration;
float Distance;
void setup() {
Serial.begin(9600);
pinMode(Led_1,OUTPUT);
pinMode(Led_2,OUTPUT);
pinMode(Led_3,OUTPUT);
pinMode(Led_4,OUTPUT);
pinMode(Led_5,OUTPUT);
pinMode(Trig,OUTPUT);
pinMode(Echo,INPUT);
myservo1.attach(5);
myservo2.attach(6);
myservo3.attach(7);
myservo4.attach(8);
myservo5.attach(9);}

void loop() {
digitalWrite(Trig,LOW);
delayMicroseconds(3);
digitalWrite(Trig,HIGH);
delayMicroseconds(3);
digitalWrite(Trig,LOW);
Duration = pulseIn(Echo,HIGH);
Serial.print(Duration);
if (Duration>0) {
Distance = Duration/2;
Distance = Distance*340*100/1000000; // ultrasonic speed is 340m/s = 34000cm/s = 0.034cm/us
Serial.print(Duration);
Serial.print(" us ");
Serial.print(Distance);
Serial.println(" cm");

if (Distance < 20){
digitalWrite(Led_1,HIGH);
digitalWrite(Led_2,LOW);
digitalWrite(Led_3,LOW);
digitalWrite(Led_4,LOW);
digitalWrite(Led_5,LOW);
myservo1.write(60);
myservo2.write(60);
myservo3.write(60);
myservo4.write(0);
myservo5.write(0);
delay(300);
}
else if(Distance < 30){
digitalWrite(Led_1,LOW);
digitalWrite(Led_2,HIGH);
digitalWrite(Led_3,LOW);
digitalWrite(Led_4,LOW);
digitalWrite(Led_5,LOW);
myservo1.write(0);
myservo2.write(60);
myservo3.write(60);
myservo4.write(0);
myservo5.write(0);
delay(300);}
else if(Distance < 40){
digitalWrite(Led_1,LOW);
digitalWrite(Led_2,LOW);
digitalWrite(Led_3,HIGH);
digitalWrite(Led_4,LOW);
digitalWrite(Led_5,LOW);
myservo1.write(0);
myservo2.write(60);
myservo3.write(60);
myservo4.write(0);
myservo5.write(75);
delay(300);
}
else if(Distance < 50){
digitalWrite(Led_1,LOW);
digitalWrite(Led_2,LOW);
digitalWrite(Led_3,LOW);
digitalWrite(Led_4,HIGH);
digitalWrite(Led_5,LOW);
myservo1.write(0);
myservo2.write(60);
myservo3.write(60);
myservo4.write(60);
myservo5.write(60);
delay(300);}
else{
digitalWrite(Led_1,LOW);
digitalWrite(Led_2,LOW);
digitalWrite(Led_3,LOW);
digitalWrite(Led_4,LOW);
digitalWrite(Led_5,HIGH);}
myservo1.write(0);
myservo2.write(0);
myservo3.write(0);
myservo4.write(60);
myservo5.write(60);
delay(300); }
delay(300);
}

アルディーノでコロナ対策。電子工作でソシアルデスタンス。

ELEGOO Arduino用 HC-SR04超音波距離センサー5PCS

Amazon（アマゾン）

950円

ELEGOO Arduino用UNO R3スターターキットレベルアップチュートリアル付 mega2560 r3 nanoと互換 [並行輸入品]

Amazon（アマゾン）

3,899円

動画アップしました。

アルディーノでソーシャルディスタンスを保とう。超音波使ってLEDで近接表示

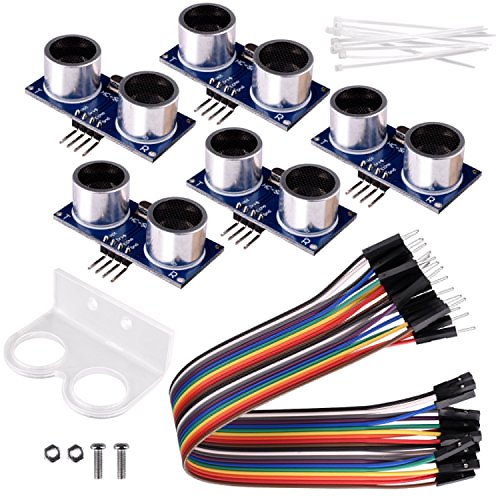

Kuman 5個超音波センサーモジュール Arduino用キット DC 5V 2cm-450cm 超音波センサHC-SR04+20ピンオスーメスデュポン線+超音波ステント ArduinoとRaspberry Pi B+Robot ロボットに交換 K18

Amazon（アマゾン）

1,080円

ELEGOO Arduino用 Nanoボード V3.0 CH340/ATmega328P、Nano V3.0互換 (3)

Amazon（アマゾン）

1,450円

アルディーノNANOと超音波センサーを使ってLEDを5段階で表示します。

プログラム・スケッチはこんなもんかな？

//LEDECO.com
//2020.06.27
const int Trig = 12;
const int Echo = 13;
const int Led_1 = 2;
const int Led_2 = 3;
const int Led_3 = 4;
const int Led_4 = 10;
const int Led_5 = 11;
int Duration;
float Distance;
void setup() {
Serial.begin(9600);
pinMode(Led_1, OUTPUT);
pinMode(Led_2, OUTPUT);
pinMode(Led_3, OUTPUT);
pinMode(Led_4, OUTPUT);
pinMode(Led_5, OUTPUT);
pinMode(Trig, OUTPUT);
pinMode(Echo, INPUT);
}
void loop() {
digitalWrite(Trig, LOW);
delayMicroseconds(3);
digitalWrite(Trig, HIGH);
delayMicroseconds(3);
digitalWrite(Trig, LOW);
Duration = pulseIn(Echo, HIGH);
Serial.print(Duration);
if (Duration > 0) {
Distance = Duration / 2;
Distance = Distance * 340 * 100 / 1000000; // ultrasonic speed is 340m/s = 34000cm/s = 0.034cm/us
Serial.print(Duration);
Serial.print(" us ");
Serial.print(Distance);
Serial.println(" cm");
if (Distance < 15) {
digitalWrite(Led_1, HIGH);
digitalWrite(Led_2, LOW);
digitalWrite(Led_3, LOW);
digitalWrite(Led_4, LOW);
digitalWrite(Led_5, LOW);
}
else if (Distance < 25) {
digitalWrite(Led_1, LOW);
digitalWrite(Led_2, HIGH);
digitalWrite(Led_3, LOW);
digitalWrite(Led_4, LOW);
digitalWrite(Led_5, LOW);
   }
else if (Distance < 35) {
digitalWrite(Led_1, LOW);
digitalWrite(Led_2, LOW);
digitalWrite(Led_3, HIGH);
digitalWrite(Led_4, LOW);
digitalWrite(Led_5, LOW);
   }
else if (Distance < 45) {
digitalWrite(Led_1, LOW);
digitalWrite(Led_2, LOW);
digitalWrite(Led_3, LOW);
digitalWrite(Led_4, HIGH);
digitalWrite(Led_5, LOW);
   }
else {
digitalWrite(Led_1, LOW);
digitalWrite(Led_2, LOW);
digitalWrite(Led_3, LOW);
digitalWrite(Led_4, LOW);
digitalWrite(Led_5, HIGH);
}
   delay(500);
}

踊るビスコ

サーボ5台をアルディーノNANOでコントロールしてます。

Hiwonder 6チャンネルデジタルサーボテスター過電流保護付き

Amazon（アマゾン）

1,850円

Miuzei サーボモーターマイクロサーボ 9g 10個セットデジタル・サーボ

Amazon（アマゾン）

2,439円

ELEGOO Arduino用 Nanoボード V3.0 CH340/ATmega328P、Nano V3.0互換 (3)

Amazon（アマゾン）

1,450円

アルディーノNANOスケッチ

//LEDECO.com
//2020.06.25
#include <Servo.h>

Servo myservo1;
Servo myservo2;
Servo myservo3;
Servo myservo4;
Servo myservo5;
void setup() {
Serial.begin(9600);
myservo1.attach(5);
myservo2.attach(6);
myservo3.attach(7);
myservo4.attach(8);
myservo5.attach(9);
}

void loop() {
myservo1.write(0);
myservo2.write(0);
myservo3.write(0);
myservo4.write(0);
myservo5.write(0);
delay(1000);
myservo1.write(90);
myservo2.write(90);
myservo3.write(90);
myservo4.write(90);
myservo5.write(90);
delay(1000);
myservo1.write(120);
myservo2.write(120);
myservo3.write(120);
myservo4.write(120);
myservo5.write(120);
delay(1000);
myservo1.write(180);
myservo2.write(180);
myservo3.write(180);
myservo4.write(180);
myservo5.write(180);
delay(1000);
myservo1.write(270);
myservo2.write(270);
myservo3.write(270);
myservo4.write(270);
myservo5.write(270);
delay(1000);
myservo1.write(75);
delay(1000);
myservo2.write(75);
delay(1000);
myservo3.write(75);
delay(1000);
myservo4.write(75);
delay(1000);
myservo5.write(75);
delay(1000);
myservo5.write(150);
delay(1000);
myservo4.write(150);
delay(1000);
myservo3.write(150);
delay(1000);
myservo2.write(150);
delay(1000);
myservo1.write(150);
delay(1000);
myservo1.write(75);
delay(1000);
myservo2.write(75);
delay(1000);
myservo3.write(75);
delay(1000);
myservo4.write(75);
delay(1000);
myservo5.write(75);
delay(1000);
myservo5.write(0);
delay(1000);
myservo4.write(0);
delay(1000);
myservo3.write(0);
delay(1000);
myservo2.write(0);
delay(1000);
myservo1.write(0);
delay(1000);
myservo5.write(150);
delay(1000);
myservo4.write(150);
delay(1000);
myservo3.write(150);
delay(1000);
myservo2.write(150);
delay(1000);
myservo1.write(150);
delay(1000);
}

ルデコとは、LEDｅｃｏと書いてLED（発光ダイオード）でeco(エコ)
