オムロン携帯型心電計波形のあれこれ☆

オムロン携帯型心電計の波形は、ネットで探してもそんなにありません。
心房細動や上室性頻拍の波形は過去記事にありますのでご参照下さい。大体皆さん同じだと思いますよ。

今回は、正常、期外収縮、術後の波形をのせたいと思います。

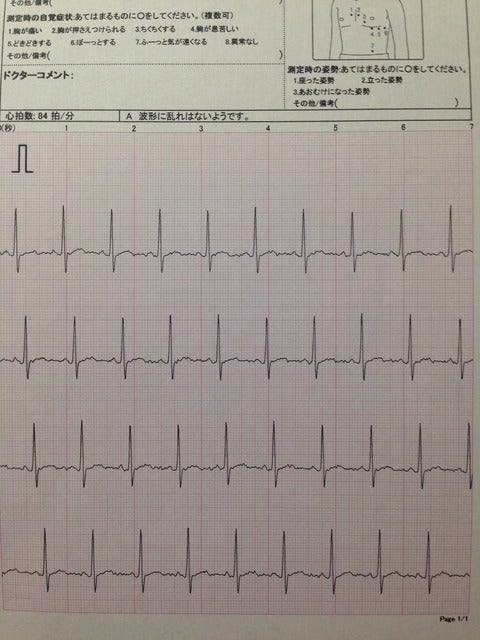

では、まず正常から。

どれもやはり、基線にギザギザがありますがこれは手で持つ分、身体に余計な力が入るからどうしようもないと思います。
いわゆる、筋電アーチファクトですね。

それでもP波は確認できますし、QRSTも描出良好です。

臥位と座位では波形は微妙に違います。
男性、女性、痩せ型、肥満型でも違いはあるのかはわかりません。




次に期外収縮です。

左下に心室性の期外収縮がありますが、よく描出されてます。

次に、術後2日目の波形です。

基線のギザギザが酷いですね。
少し頻脈気味なので、興奮しているためでしょうか？
おまけにT波平低化もありますし、形がいびつです。

と、こんな感じですが、基本的に1針誘導なので詳しい波形は見れないのですが、間隔不整やST変化、P波などはキチッと見えるので有用性は高いですね。
