Việc căn chỉnh khoảng cách hội tụ đóng vai trò quyết định đến độ sâu và độ sắc nét của đường cắt. Sai số dù chỉ vài milimet cũng làm phân tán năng lượng quang học, khiến máy mất khả năng cắt vật liệu. Bài viết này sẽ hướng dẫn chi tiết quy trình căn chỉnh tiêu cự chuẩn xác nhất.
Khái niệm Fixed Focus (tiêu cự cố định) vs Adjustable Focus
Công nghệ quang học hiện đại phân chia các module phát sáng thành hai dạng kết cấu tiêu cự chính. Hiểu rõ đặc tính của từng loại giúp người vận hành thao tác nhanh chóng và chính xác hơn trong quá trình sử dụng.
Khi đánh giá kết cấu quang học của thiết bị, kỹ thuật viên cần chú ý các đặc điểm sau:
-
Tiêu cự cố định (Fixed focus): Khoảng cách từ thấu kính đến điểm hội tụ đã được nhà sản xuất định hình sẵn bằng cữ nhôm hoặc vỏ bọc bảo vệ.
-

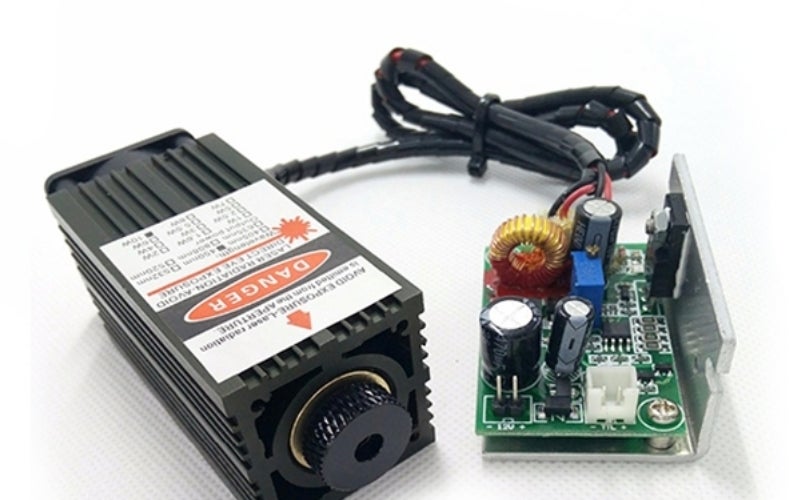

Tiêu cự điều chỉnh (Adjustable focus): Cho phép người dùng xoay vòng ren ống kính để thay đổi khoảng cách hội tụ tùy theo độ dày mỏng của phôi vật liệu.
-
Điểm nén quang học: Cả hai dòng kết cấu đều hướng tới mục tiêu thu nhỏ diện tích điểm sáng để tối ưu mật độ năng lượng.
-
Tính cơ động: Dòng tiêu cự cố định thường thao tác nhanh hơn nhưng kém linh hoạt khi xử lý các vật liệu có bề mặt gồ ghề.
Việc nắm vững cấu trúc quang học giúp người thợ lựa chọn đúng phương pháp căn chỉnh phù hợp cho từng dòng thiết bị cụ thể.
Dùng khối chuẩn (Gauge block) để setup đầu khắc laser
Phương pháp nhanh chóng và phổ biến nhất để xác định khoảng cách hội tụ chính xác là sử dụng miếng cữ nhôm định hình đi kèm theo thiết bị. Khối cữ này được thiết kế chuẩn xác theo thông số quang học của nhà sản xuất.
Khi tiến hành thiết lập khoảng cách cho đầu khắc laser, kỹ thuật viên cần thực hiện tuần tự các bước sau:
-
Nới lỏng con ốc khóa hãm vị trí trên ngàm trượt trục Z để module có thể dịch chuyển tự do lên xuống.
-
Đặt khối cữ nhôm tiêu chuẩn trực tiếp lên bề mặt phôi vật liệu cần gia công dưới thấu kính.
-
Trượt thân module xuống cho đến khi phần đáy của vỏ tản nhiệt chạm nhẹ khít vào mặt trên của khối cữ.
-
Siết chặt lại toàn bộ ốc hãm trên ngàm trượt để cố định vị trí, sau đó rút khối cữ ra ngoài.
Thao tác căn chỉnh đơn giản này giúp đưa điểm hội tụ nằm ngay trên bề mặt vật liệu, đảm bảo năng lượng cắt đạt mức tối đa.
Test Ramp - Phương pháp tìm tiêu cự cắt sâu nhất
Đối với các dòng linh kiện không có cữ nhôm đi kèm hoặc khi người dùng muốn tối ưu hóa độ sâu cắt trên vật liệu đặc thù, phương pháp test ramp là lựa chọn tối ưu. Kỹ thuật này giúp tìm ra điểm hội tụ hoàn hảo thông qua đường cắt thử nghiệm.
Quy trình thực hiện bài test kiểm tra tiêu cự thực tế cần tuân thủ các bước sau:
-
Đặt một thanh gỗ mỏng nghiêng một góc nhỏ khoảng 10 đến 15 độ so với mặt bàn máy CNC.
-
Chạy một đường khắc thẳng đơn lẻ cắt dọc theo chiều dốc nghiêng của thanh gỗ mẫu.
-
Quan sát vệt cháy trên gỗ, tìm điểm có bề rộng đường rãnh nhỏ nhất và độ sâu lõm xuống sâu nhất.
-
Đo khoảng cách từ bề mặt thấu kính xuống đúng vị trí điểm nhỏ nhất đó để làm tiêu chuẩn cho các lần gia công sau.
Việc xác định chính xác điểm hội tụ tối ưu giúp cải thiện đáng kể hiệu suất cắt gọt trên các vật liệu cứng phức tạp.
Hướng dẫn bảo quản và nâng cấp hệ thống gia công
Duy trì thói quen vận hành khoa học kết hợp bảo dưỡng định kỳ sẽ kéo dài đáng kể tuổi thọ cho các linh kiện quang học. Sự chăm sóc đúng cách giúp tối ưu hóa hiệu suất làm việc và tiết kiệm chi phí.
Những lưu ý quan trọng để duy trì độ bền thiết bị trong dài hạn bao gồm:
-
Vệ sinh sạch sẽ bề mặt thấu kính định kỳ bằng dung dịch cồn chuyên dụng sau mỗi ca làm việc nặng.
-
Tránh để máy vận hành liên tục ở mức công suất tối đa 100 phần trăm trong thời gian quá dài.
-
Trang bị hệ thống lọc khí và bơm trợ khí nén để ngăn chặn triệt để muội thân bám vào thấu kính.
-
Theo dõi sát sao các thông số điện áp nguồn cấp để phòng ngừa hiện tượng sụt áp dòng điện.
Khi quy mô xưởng sản xuất mở rộng và nhu cầu gia công công nghiệp tăng cao, các dòng máy mini tự ráp sẽ dần bộc lộ hạn chế. Lúc này, CÔNG TY TNHH GOLDEN MICRON MACHINERY với trụ sở tại Km16 +50, QL5, Trai Túc, Trưng Trắc, Văn Lâm, Hưng Yên sẽ là đối tác chiến lược tin cậy, cung cấp các giải pháp máy cắt khắc laser công nghiệp toàn diện, tối ưu chi phí và nâng tầm chất lượng sản phẩm cho doanh nghiệp Việt.
