このガイドでは、CGDI MONSTER G08キーカッティングマシンの初期設定方法について説明します。初回使用時に必要なキャリブレーション手順とオンラインソフトウェアアップグレードプロセスについても解説します。
以下の手順に従って、治具のオフセット検出、治具の校正、ツールチェンジャーの高さ調整、機械のWi-Fi接続、および最新ソフトウェアバージョンのインストールを行ってください。
器具オフセット検出
- ホーム画面で「デバイスパラメータ」をクリックします。
- デバイスパラメータの「フィクスチャオフセット検出」をクリックします。

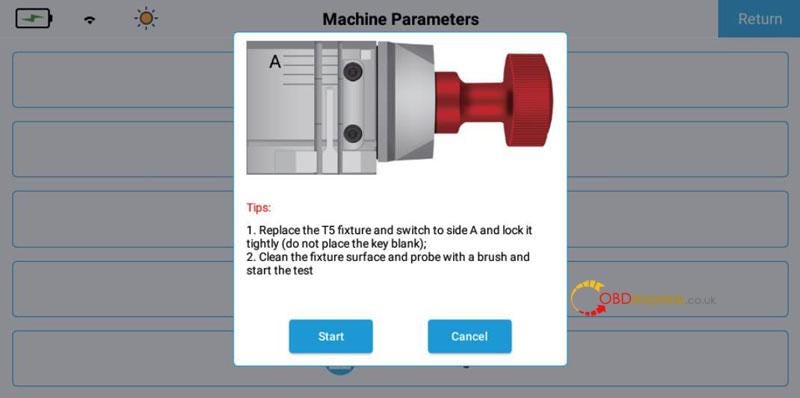

- T5フィクスチャのオフセット検出を行うには、画面の指示に従ってT5フィクスチャを交換し、A面を上向きにしたまま、[開始]をクリックしてキャリブレーション手順を開始してください。
治具の校正
- ホームページで、「マシンパラメータ」をクリックします。
- マシンパラメータのページで、「治具校正」をクリックします。

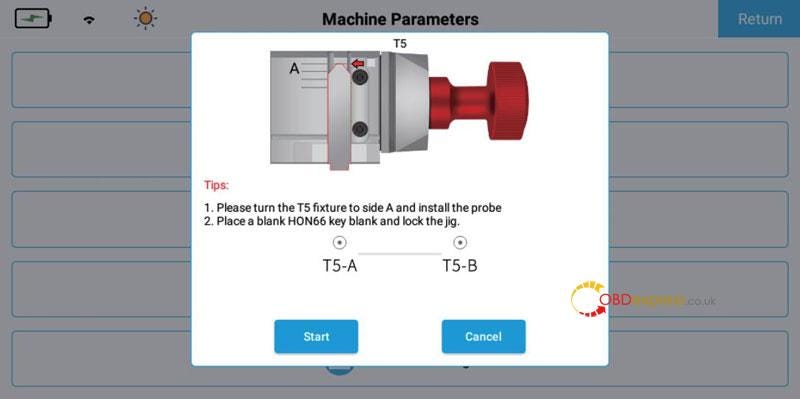

- 照明器具をA面に回し、HON66キーブランクをセットし、照明器具をロックして、スタートをクリックします。
- キャリブレーションが完了したら、キーブランクを取り外し、治具をB面に回転させ、[続行]をクリックします。
- キャリブレーションが完了したら、「完了」をクリックします。
ツールチェンジャーの高さ調整
- ホーム画面で、「デバイスパラメータ」をクリックします。
- ツールチェンジャーの高さ調整を選択してください。

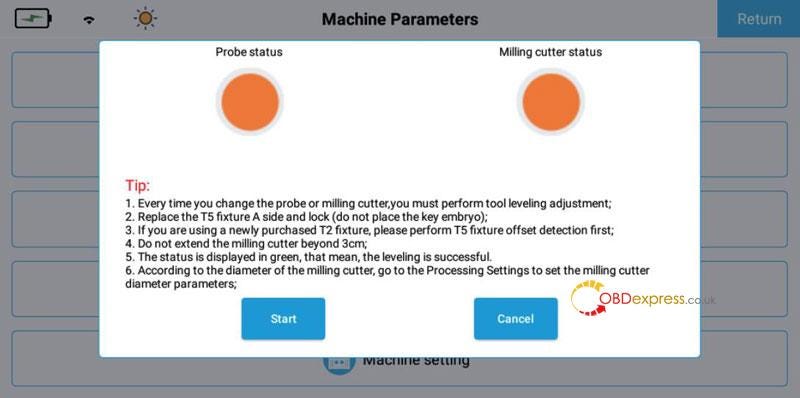

- 画面の指示に従ってT5照明器具を交換してロックし、その後「開始」をクリックしてください。
- 機械が停止したら、両方のインジケーターが緑色になるまでフライスとプローブを調整してください。
- フライス盤のカッターとプローブをロックしてから、「終了」をクリックします。

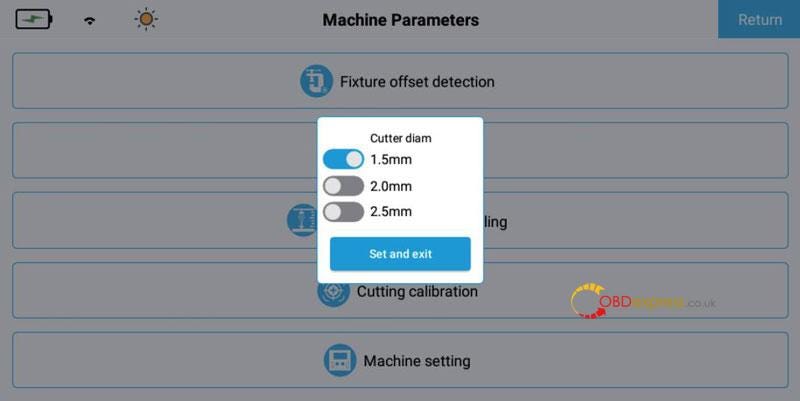

- 必要なフライス径を選択し、「設定して終了」をクリックして設定を完了します。
オンラインアップグレード
Wi-Fi接続

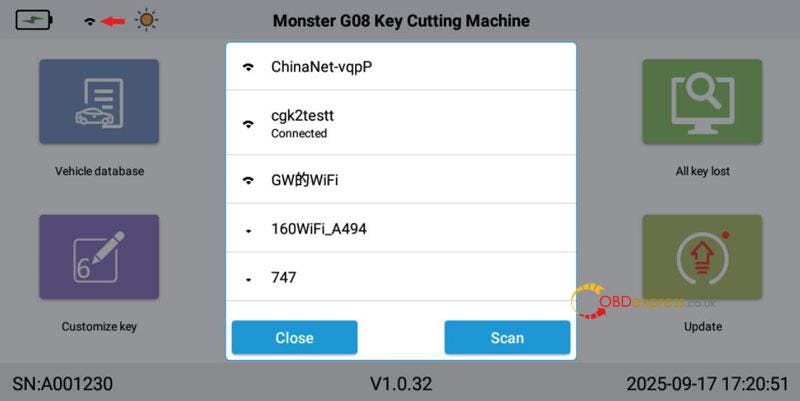

- ホーム画面またはバージョン更新画面で、Wi-Fiをクリックします。
- 画面の指示に従ってWi-Fiネットワークに接続してください。接続が完了すると、Wi-Fiインジケーターに接続状態が表示されます。
ソフトウェアのオンラインアップグレード

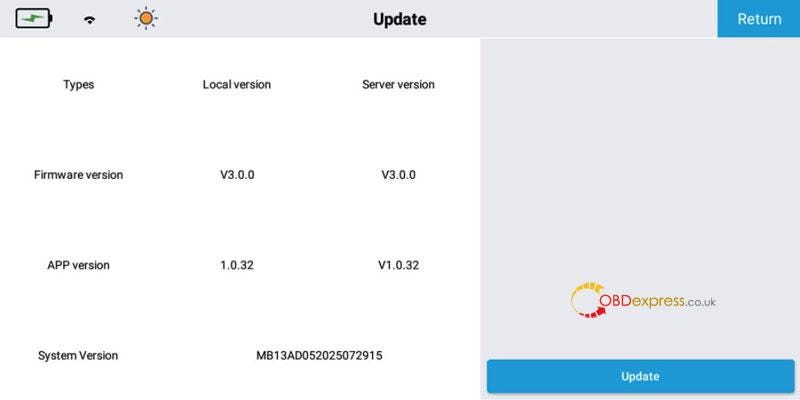

- ホームページで、[更新]をクリックします。
- 新しいソフトウェアバージョンが利用可能な場合は、バージョン情報が赤色で表示されます。そうでない場合は、既に最新バージョンが実行されています。

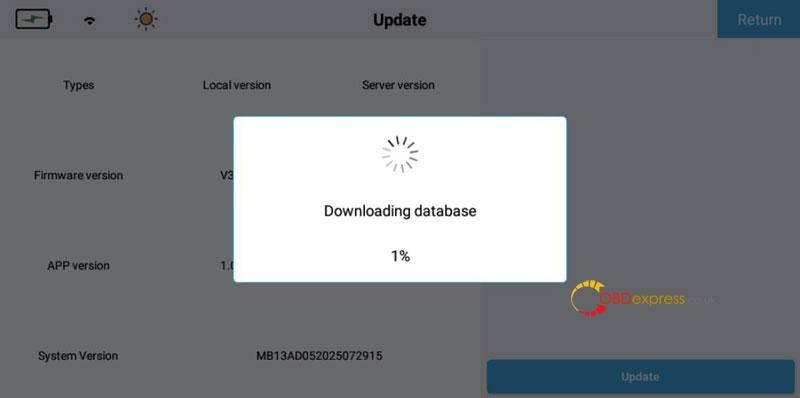

- 「更新」をクリックし、確認ダイアログで「はい」をクリックすると、最新バージョンがダウンロードされ、インストールされます。
よくある質問
CGDI MONSTER G08を初めて使用する前に、キャリブレーションを行う必要がありますか？
はい。機械を使用する前に、初期校正を完了する必要があります。これには、治具のオフセット検出、治具の校正、およびツールチェンジャーの高さ調整が含まれます。
初期校正時にはどの治具が使用されますか？
T5治具は、治具のオフセット検出とツールチェンジャーの高さ調整に使用されます。各手順では、画面の指示に従ってください。
治具の校正にはどのキーブランクが必要ですか？
治具の校正手順中は、HON66キーブランクを使用してください。
ツールチェンジャーの高さ調整が完了したかどうかは、どのように確認できますか？
フライス盤の刃とプローブのインジケーターが両方とも緑色に点灯したら、それらを所定の位置に固定し、手順を完了してください。
CGDI MONSTER G08のソフトウェアをアップデートするにはどうすればよいですか？
マシンをWi-Fiに接続し、「アップデート」を開いて、利用可能なソフトウェアバージョンをインストールしてください。アップデートが表示されない場合は、マシンは既に最新バージョンを実行しています。
