このガイドでは、Launch X431 PAD5 Eliteを使用して2020年式Sany C8のA/Cリレーアクチュエータテストを実行する手順を分かりやすく解説します。この診断手順は、大型機械のリレー機能を確認し、空調制御に関する問題をトラブルシューティングするために不可欠です。

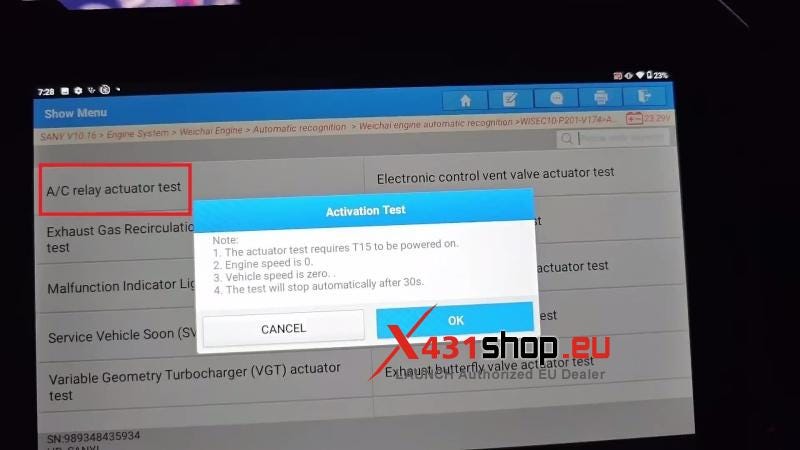

テストを受けるための前提条件
テストを開始する前に、実行エラーを回避するために、以下の条件が満たされていることを確認してください。
- 点火状態： T15の電源がオンになっている必要があります。
- エンジン状態：エンジン回転数は0 RPMでなければなりません。
- 車両の動き：車両速度は0km/hでなければなりません。
- 所要時間：テストは30秒後に自動的に停止します。
手順別操作ガイド
ステップ1：車両選択

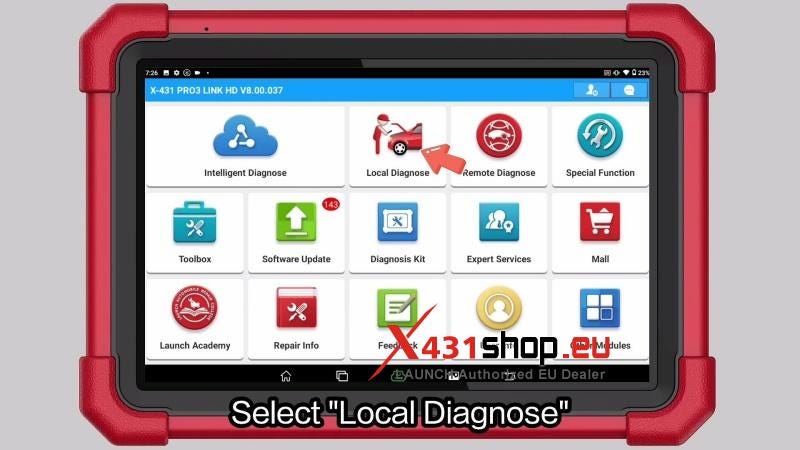

- ローカル診断 >> 建設 >> Sany に移動

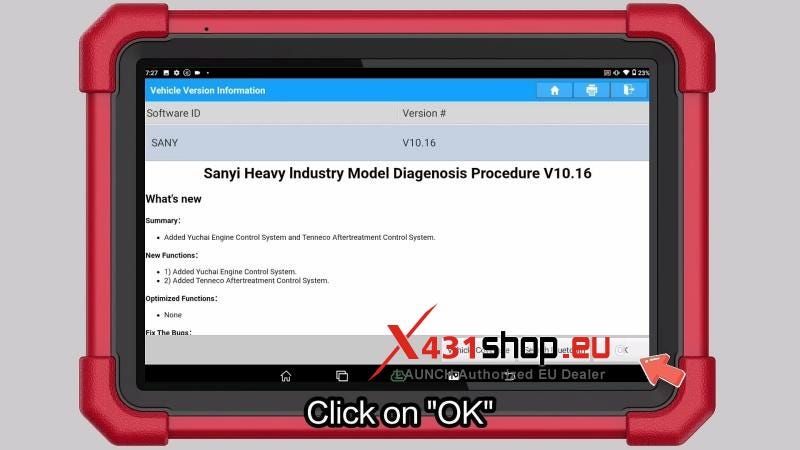

- 診断メニューに入るには「OK」をタップしてください。
ステップ2：システム識別

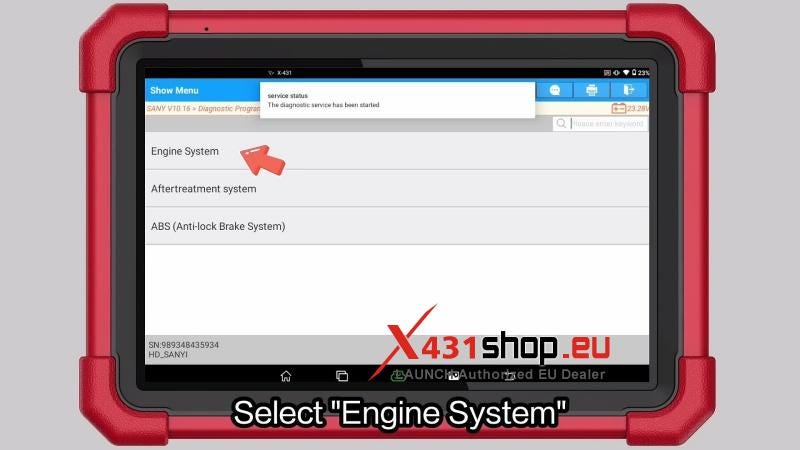

- エンジンシステム >> Weichaiエンジン >> 自動認識 >> Weichaiエンジン自動認識 >> WISEC10-P201-V174 へ移動

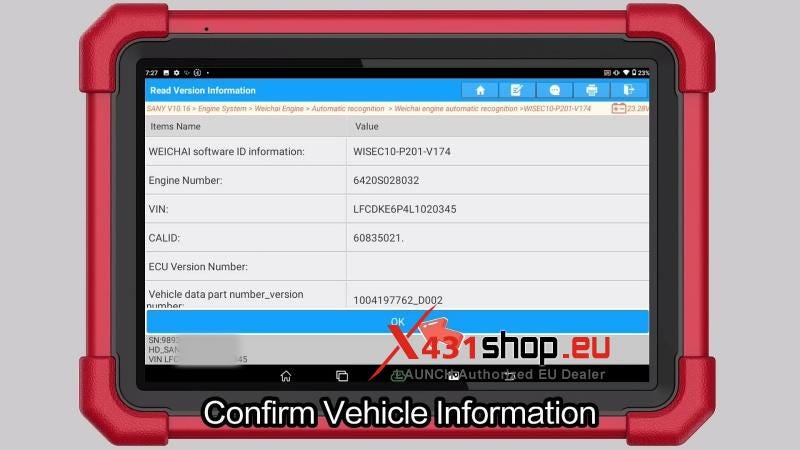

- 車両情報を確認するには、「OK」をクリックしてください。
ステップ3：アクチュエータテストの実行

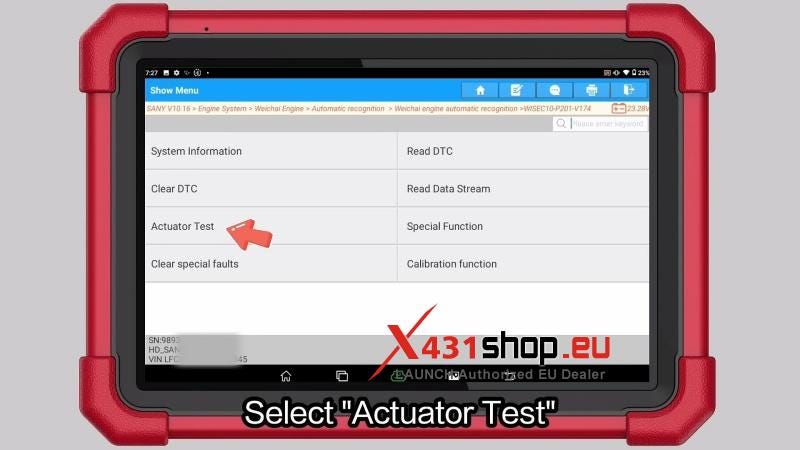

- アクチュエータテストを開始 >> A/Cリレーアクチュエータテスト

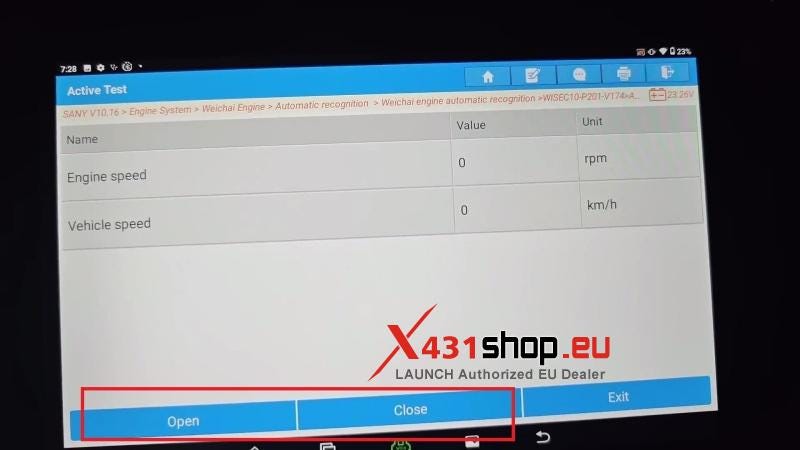

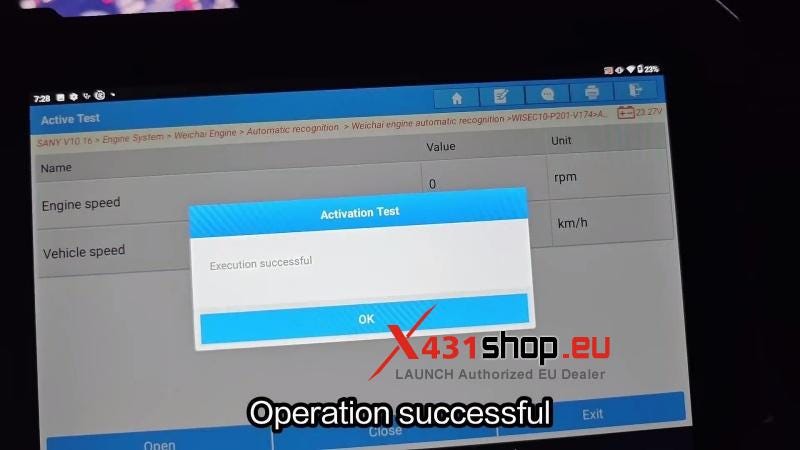

- 開くには： [開く]をクリックします。リレーが作動すると、画面に「実行成功」と表示されます。
- 閉じるには、「閉じる」をクリックしてください。画面に「実行成功」と表示されます。
ビデオガイド：
結論
リレーの切り替えと確認が完了すると、X431 PAD 5の動作は完了です。この迅速なテストにより、技術者はエアコンの問題が電子制御側にあるのか、コンプレッサーの機械部品にあるのかを即座に判断できます。
