DIAGXT T80は、精密な車両診断のために設計されたプロ仕様の車載用オシロスコープです。このガイドでは、エンジンタイミングと信号解析をマスターするために役立つ、その特殊な機能、ボタン操作、タッチジェスチャーの概要を簡潔に説明します。

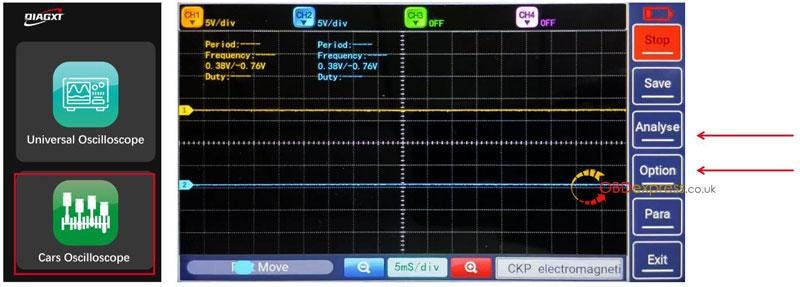

特殊な自動車機能
標準的なオシロスコープとは異なり、T80 には車両修理専用の 2 つの機能 (分析とオプション) が含まれています。

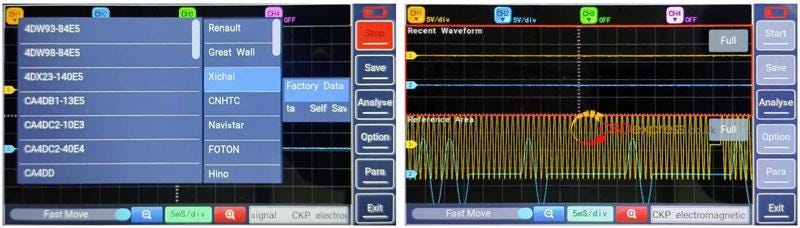

波形解析（分析）
T80 には、90% 以上の自動車メーカーの標準波形ライブラリが組み込まれています。
- 動作方法:信号をキャプチャした後、「分析」をクリックして、対応するメーカーとエンジン モデルを選択します。
- 比較:システムは、標準の工場データとライブ信号を同じ画面に表示し、即座に比較できるようにします。

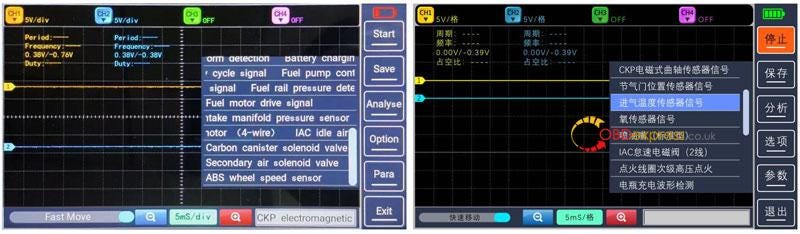

ワンタッチテストオプション（オプション）
このメニューは、一般的な自動車コンポーネントのセットアップ プロセスを簡素化します。
- 自動プリセット：このメニューからコンポーネントを選択すると、時間と電圧のスケールが自動的に設定されます。手動で調整する必要はありません。例えば、燃料インジェクターをテストする場合、T80はパルス幅全体を捕捉するために最適な時間軸を自動的に設定します。
- サポートされるコンポーネント:クランクシャフト/カムシャフト センサー (CKP)、スロットル位置、吸気温度、酸素センサー、燃料インジェクター、バッテリー電圧、点火コイルが含まれます。
コントロールとナビゲーション

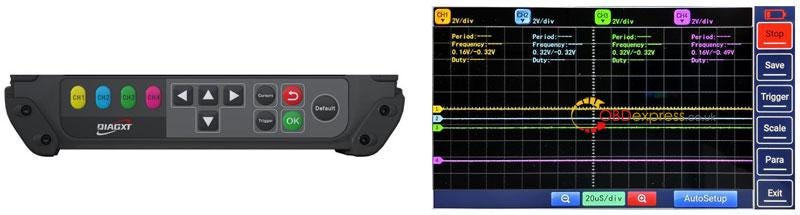

物理ボタン操作
デバイスの物理ボタンは画面上の機能を反映し、柔軟な操作を可能にします。
ボタン機能方向キー波形を拡大/縮小 (上/下) したり、シフト (左/右) するために使用します。デフォルトすべてのパラメータを校正済みの工場出荷時の初期状態に即座に復元し、表示エラーを修正します。OK/トリガー選択を確定し、信号のトリガーを管理します。

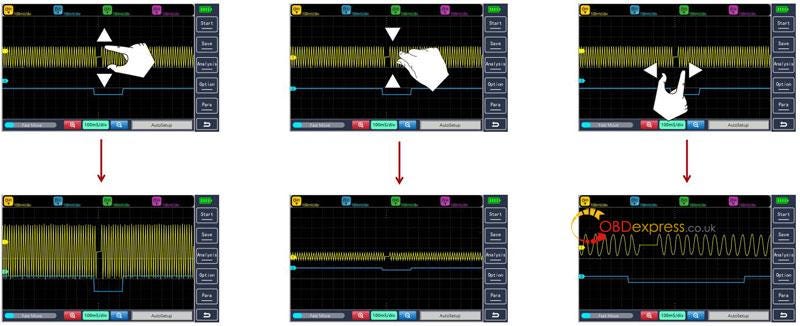

タッチジェスチャー
T80 は、波形操作のための直感的なスマートフォン スタイルのジェスチャをサポートしています。
- 垂直ストレッチ/ピンチ:電圧スケール ($V/div$) を調整して、信号の高さを調整します。
- 水平方向のストレッチ/ピンチ:時間ベース ($mS/div$) を調整して、波形表示を拡大または圧縮します。

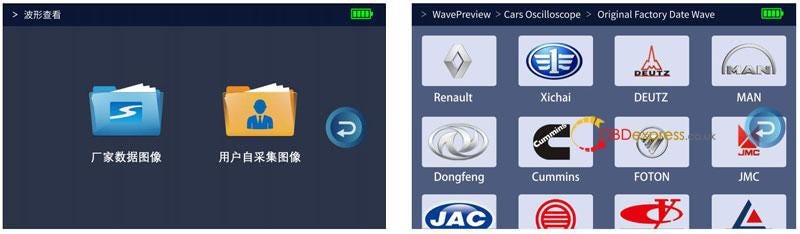

波形管理（波形ビューア）
T80 は、データを次の 2 つのカテゴリに整理することで、個人の診断知識ベースとして機能します。
- 工場データ: Renault、Cummins、Hino、Foton などの主要ブランドの標準エンジン タイミング波形にアクセスします。
- ユーザー データ (自己保存):独自の診断セッション中に以前に保存した波形を表示および管理します。
パス: WavePreview > Cars Oscilloscope > Original Factory Data Wave
