この記事では、LAUNCH X431 ECU ツール ( XPROG3 + PC アダプター/ X431 ECU & TCU プログラマー)を使用して Kia Bosch MEG17.9.12 ECU を複製する方法を紹介します。
デモンストレーションではLAUNCH XPROG3 + PC アダプターを使用していますが、X431 ECU & TCU プログラマーを使用しても同じ操作を実行できます。

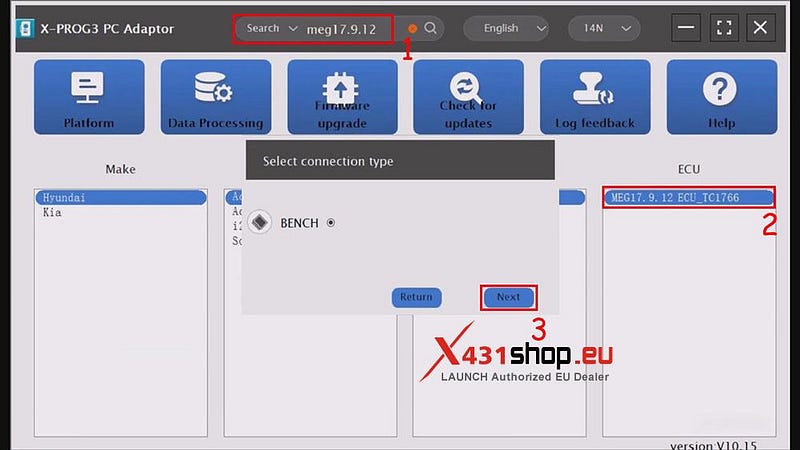

1) XPROG3 PCアダプタソフトウェアを開き、検索バーで「MEG17.9.12」を検索します。検索結果から該当するECUをクリックし、ベンチモードを選択します。

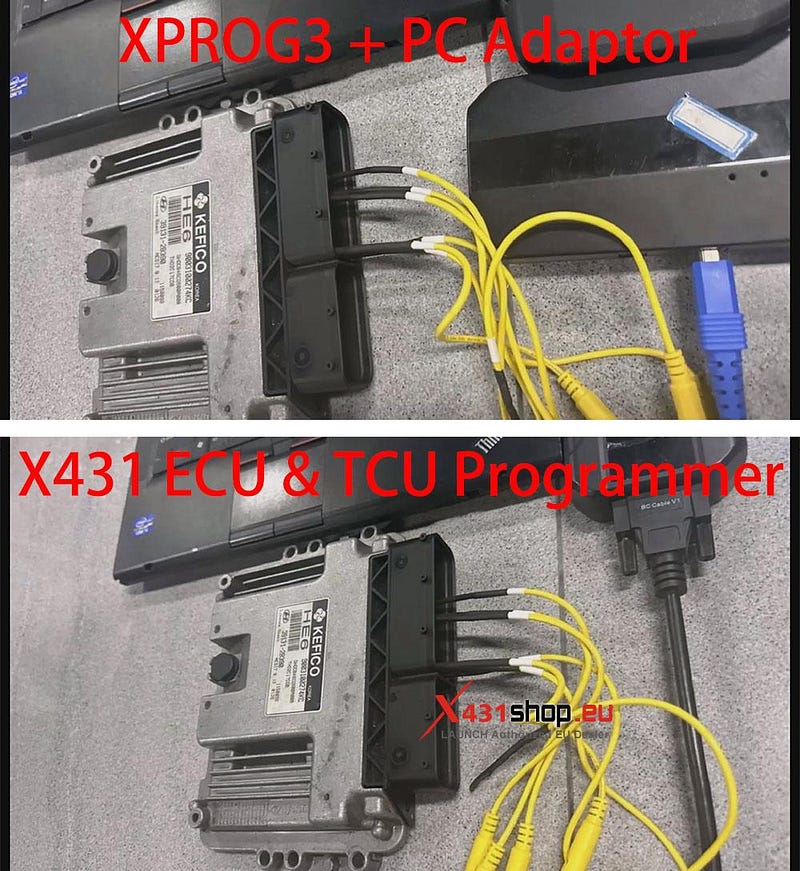

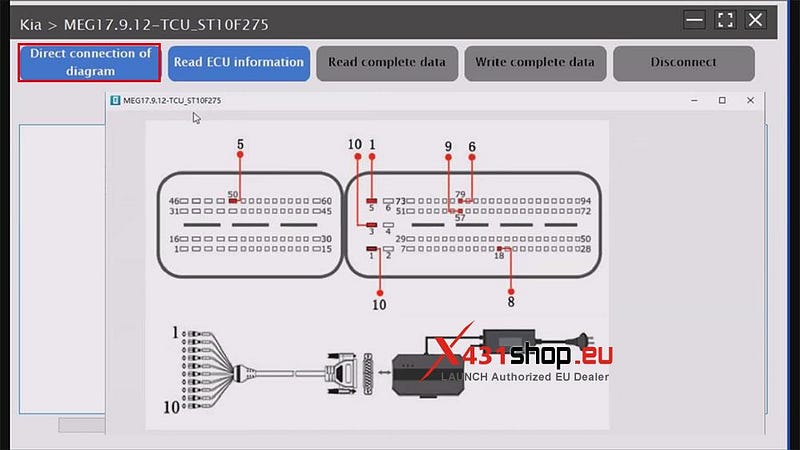

2) [配線図の直接接続]をクリックし、配線図に従ってECUを接続します。

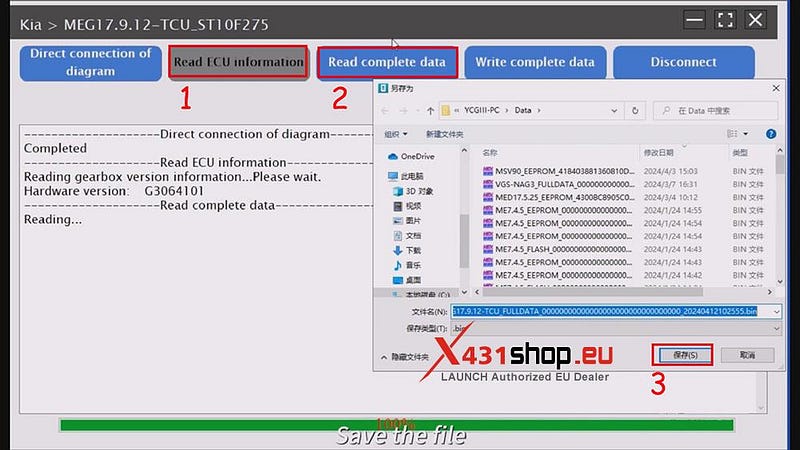

3) 接続後、「ECU情報の読み込み」 → 「完全データの読み込み」の順にクリックし、読み込んだファイルを保存して「切断」をクリックします。

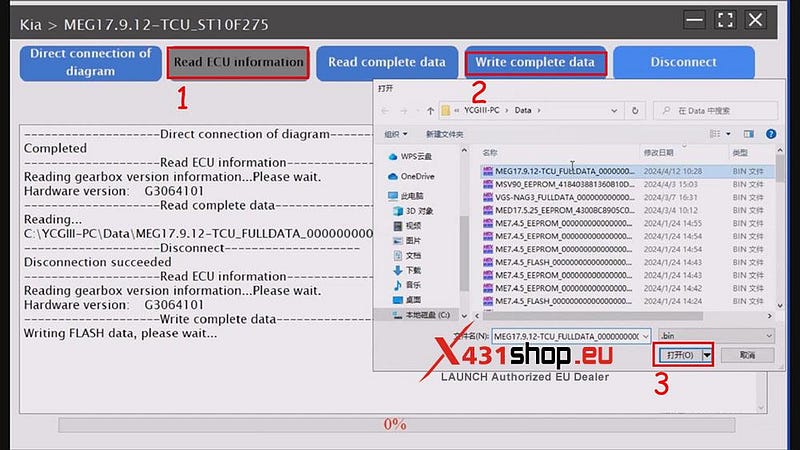

4) 交換が必要なECUを交換し、配線をやり直します。配線後、[ECU情報の読み込み]をクリックし、[完了データの書き込み]をクリックして元のデータをECUに書き戻します。

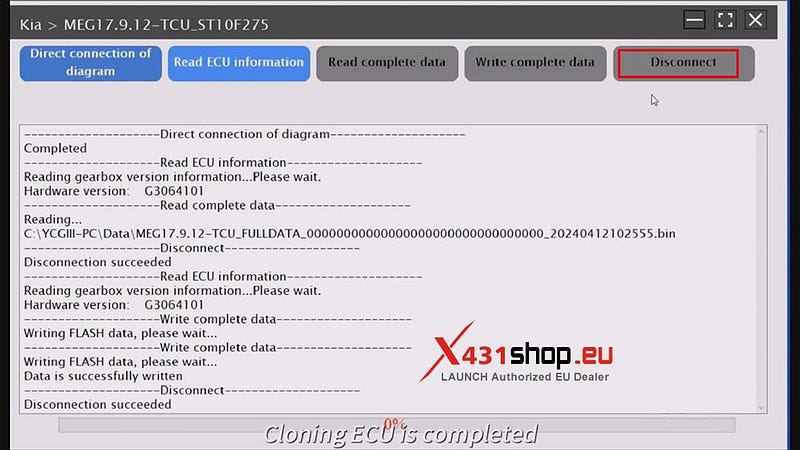

5) ソフトウェアに「データが正常に書き込まれました」というメッセージが表示されたら、[切断]をクリックします。ECUのクローン作成が完了します。
ビデオチュートリアル参照:
