この記事では、LAUNCH X431 PAD V ELITEを使用して PDF パラメータ リセット機能を実行する方法について説明します(PDF を置き換えた後の 2013 MAN TGM トラック)。
背景説明：
ディーゼルエンジンのDPF（ディーゼル微粒子フィルター）は、排気ガス中の炭素微粒子を捕集し、大気中に放出されるのを防ぐ役割を果たします。
DPFは時間の経過とともに詰まることがあります。通常はDPF再生を行うことで詰まった粒子を除去できますが、詰まりがひどい場合は清掃または交換が必要になる場合があります。
DPFを交換しても、車両のECU（電子制御ユニット）に保存されている古いカーボン負荷データ（DPFに蓄積された粒子状物質の総量）は依然として存在します。これをリセットしないと、ECUは新しいフィルターがひどく目詰まりしていると誤認識し、再生指令が継続的に発動され、トルクと速度が制限され、さらには故障表示ランプが点灯し、車両の正常な動作に影響を与えます。
そのため、DPFのカーボン負荷値を初期値（通常は0または非常に低い値）にリセットする必要があります。これにより、車両システムは新しく設置されたDPFがクリーンであると正しく認識し、その後の再生操作とモニタリングを正常に実行できるようになります。DPFパラメータのリセットには、LAUNCH X431診断ツールなどの専門的な診断機器が必要です。
この機能をサポートするデバイス：X431 PRO3 シリーズ、X431 PAD シリーズ（大型トラック診断機能を有効にする必要があります）。
使用機材：LAUNCH X431 PAD V ELITE (HD)
車両モデル：2013 MAN TGM
操作手順：
1). X431 PAD V ELITEを車両のOBDポートに接続します。X431 PADで[ローカル診断] -> [MAN]を選択します。MANトラック診断ソフトウェアのバージョンはV16.95以上である必要があります。

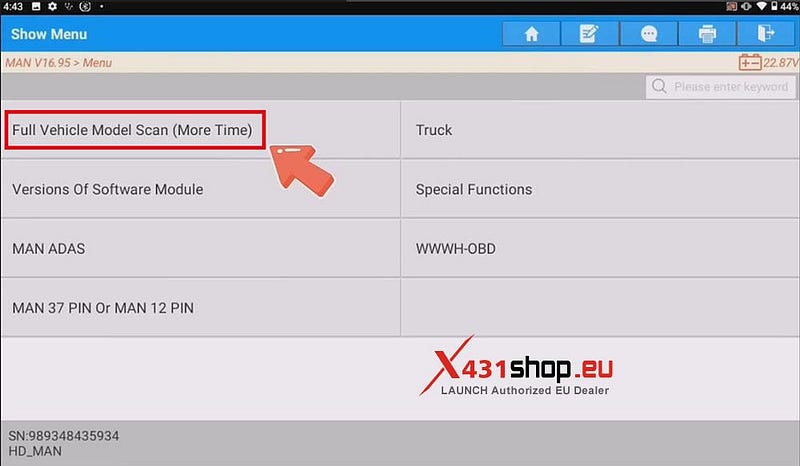

2). [車両モデル全体のスキャン（時間延長）]を選択します。

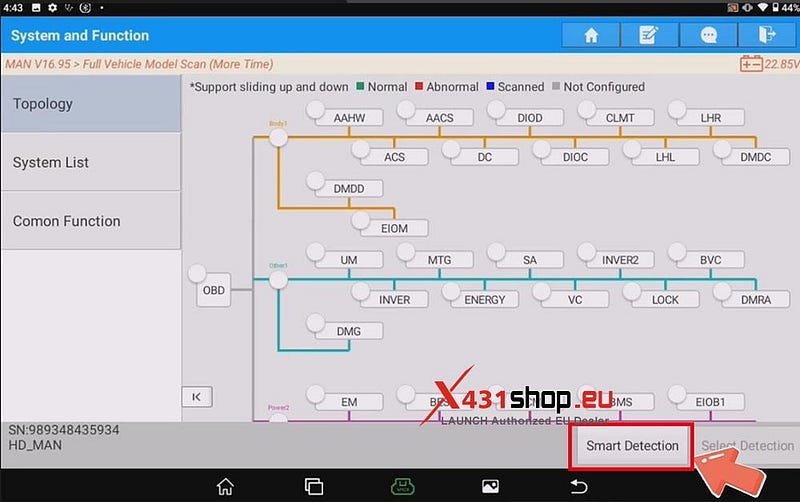

3). [スマート検出]をクリックします。

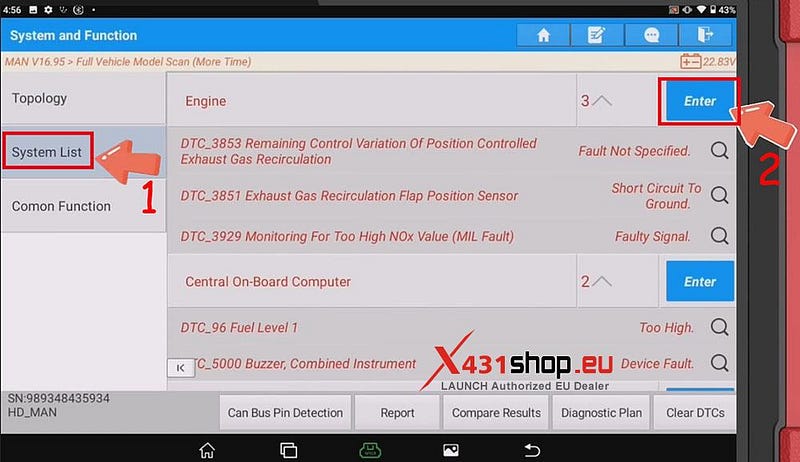

4). [システムリスト] -> [エンジン]をクリックします。

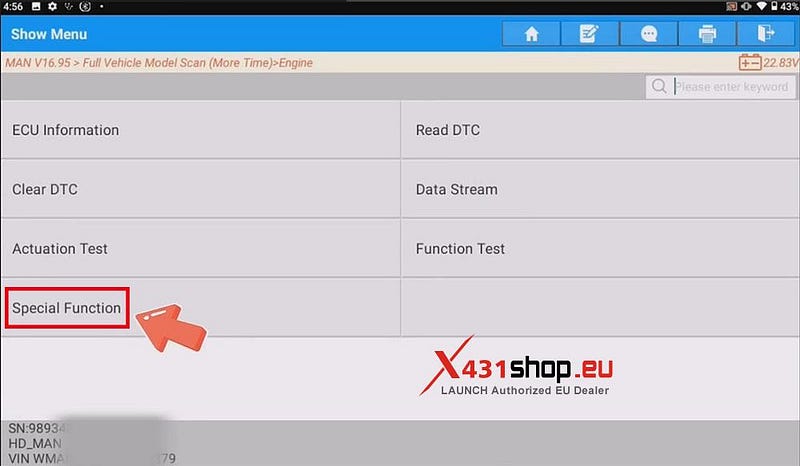

5）[特殊機能]を選択します。

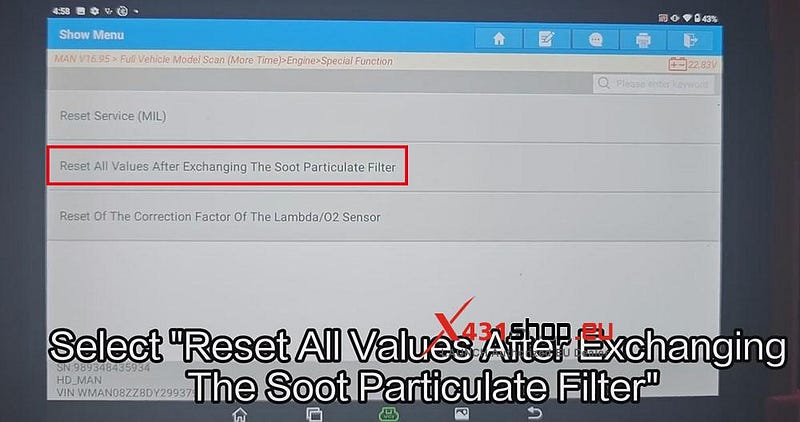

6). [スス粒子フィルター交換後にすべての値をリセット]を選択します。

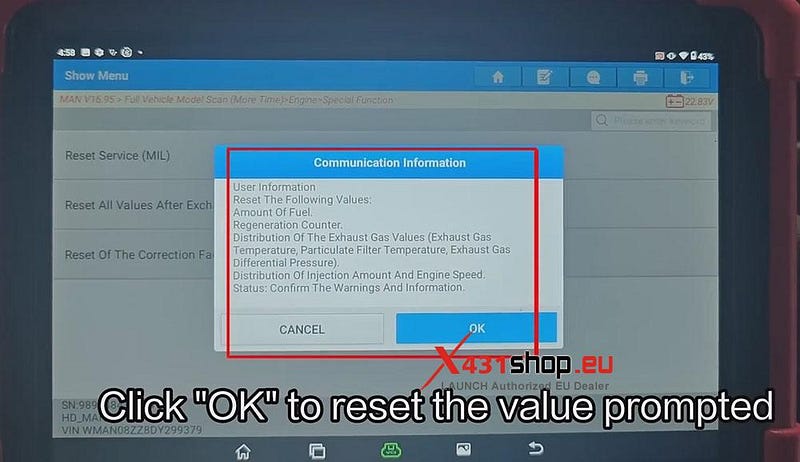

7) 確認メッセージがポップアップ表示され、以下の値がリセットされます。
燃料の量。
再生カウンター。
排気ガス値の分布（排気ガス温度、微粒子フィルター温度、排気ガス差圧）。
噴射量とエンジン回転数の配分。

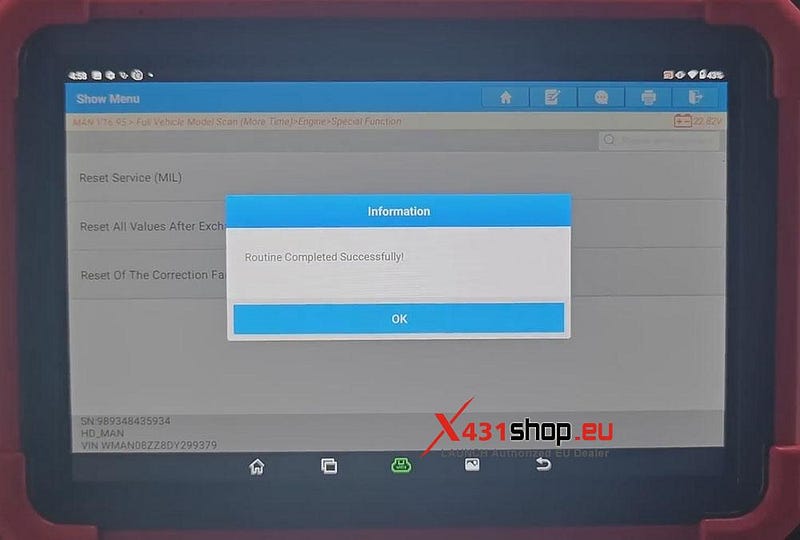

8）「OK」をクリックすると、X431ツールはすべての値をリセットし、「ルーチンが正常に完了しました」というメッセージが表示されます。これで操作は完了です。
ビデオチュートリアル:
