エンジンがかからない、エンジンがかからない、といったイライラする状況にお困りですか？2015年式トヨタ・シエナを例に、LAUNCH X431 PRO3S+ Eliteスキャナーがいかにして推測作業を削減するかを実例でご紹介します。このスキャナーが重要なデータを提供し、故障した燃料ポンプを迅速に特定し、貴重な診断時間を節約した様子をご覧ください。

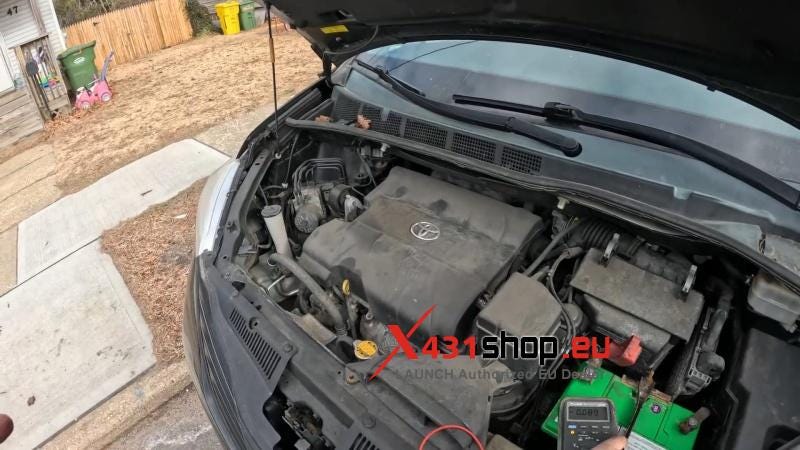

車両： 2015年式トヨタ・シエナ
症状：エンジンは始動するが始動しない。断続的にエンジンが停止することがある。
診断目標：始動しない原因を特定する。
当初使用した主要診断ツール： X431 PRO3S+ Elite
ステップバイステップの診断手順:
初期スキャンと重要なデータの検証
使用ツール: LAUNCH X431 PRO3S+ Elite。

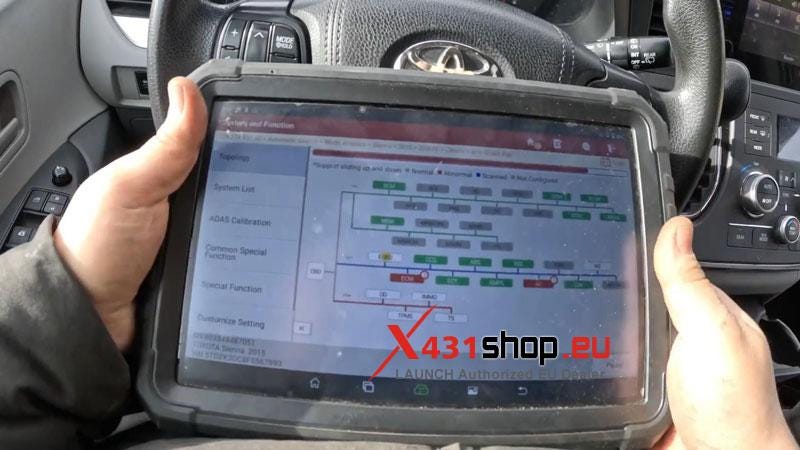

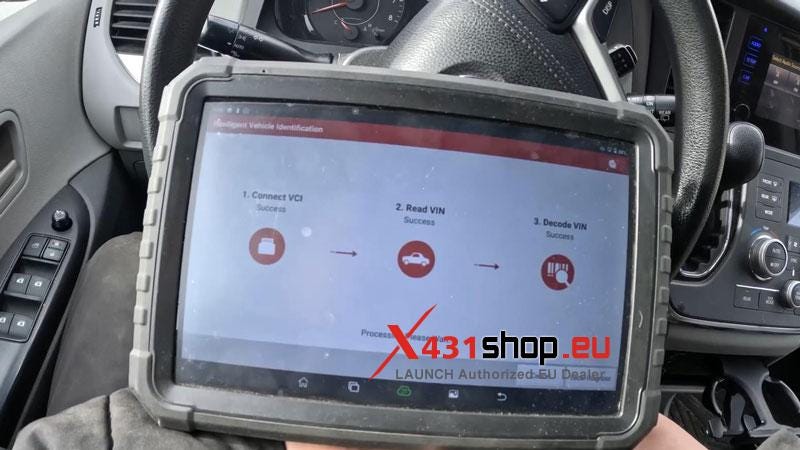

アクション: 車両全体のスキャンを実行します。
調査結果: ECM コード:「始動機能の不具合」。これにより、始動不能状態は電子的な原因であることが確認されました。
アクション: ライブ データ ストリーム機能を使用します。
調査結果：クランキング中に「エンジン回転数」をモニターします。RPM信号は存在します。
結論：クランクシャフトポジションセンサーは正常に動作しています。これにより、一般的なクランクシャフトの不調や始動不良の原因が排除され、点火/タイミングシステムの問題から直ちに脱却できます。
システムの分離（燃料 vs. 火花）

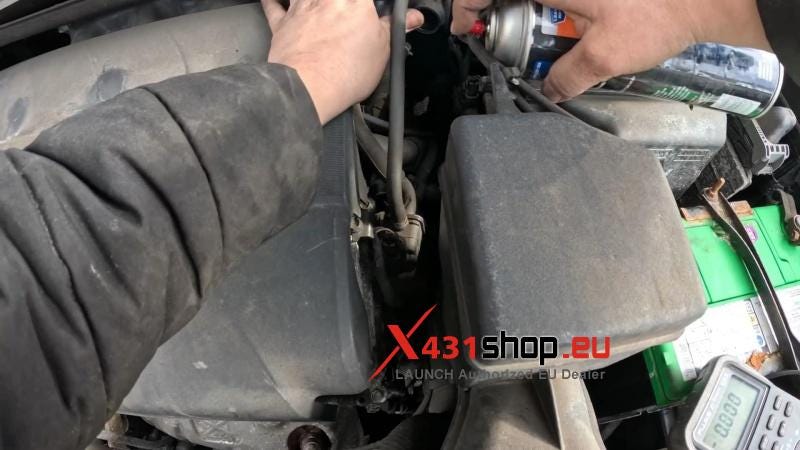

処置: 始動液を吸気口に導入します。
結果: エンジンが一時的に始動します。
結論：点火／点火は正常に機能していることを確認。問題はほぼ間違いなく燃料供給にある。
電気回路チェック（燃料ポンプ）
使用ツール: テストライト、マルチメーター。

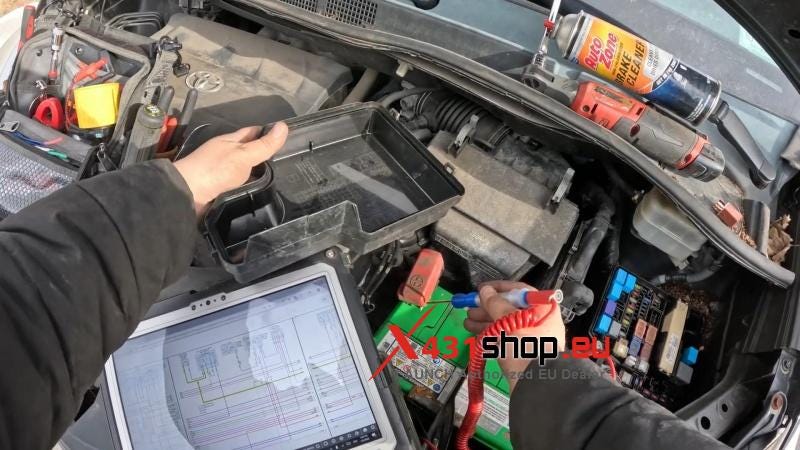

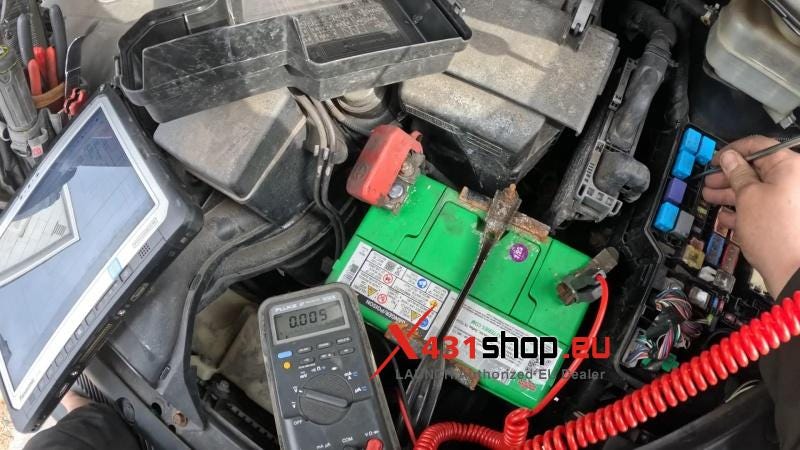

処置: 燃料ポンプ回路の電源と接地を確認します。
結果：電力は供給されています。接地経路は断続的です。
キーテスト: 燃料ポンプ領域を物理的にタップすると、接地接続が復元され、エンジンが始動できるようになります。
結論: 故障は燃料ポンプまたはそのコネクタにあります。
高度な信号解析（確認）
使用ツール: 専用オシロスコープ/電流クランプ。
アクション: 燃料ポンプの電流波形を分析します。
調査結果: 波形は 8 サイクルごとに一貫した低下を示しており、ポンプ モーターに機械的なデッド スポットがあることを示しています。
結論: 燃料ポンプの故障の客観的な証拠。
最終診断: 燃料ポンプの故障。
推奨される修理:
- 燃料ポンプの電気コネクタに損傷や溶解がないか検査します。
- タンク内の燃料ポンプアセンブリを交換します。
LAUNCH X431 PRO3S+ Eliteの重要な役割
この事例は、スキャナーの核となる価値、すなわち効率的な診断トリアージを際立たせています。最終検証には特殊なツールが必要でしたが、X431 PRO3S+ Eliteは1分以内に決定的な始動情報を提供しました。
• 重大な疑わしい点をクリア：ライブデータストリームで良好な回転数信号が確認され、クランクセンサーの故障は即座に除外されました。
• 今後の方向性を決定：この重要な発見により、今後のすべてのテストは燃料システムへと確実に移行されました。
プロの技術者にとって、これは単にコードを読むということではなく、すぐに指示を得て、無駄な時間を省き、最初の接続から事実に基づいた修理戦略を構築することです。
