برج خنک کننده چیست؟ برج های خنک کننده نوع خاصی از مبدل های حرارتی هستند که به آب و هوا اجازه می‌دهد تا در تماس با یکدیگر قرار بگیرند تا دمای آب گرم را کاهش دهند. در طول فرآیند کار برج خنک کننده، حجم کمی از آب تبخیر می‌شود و دمای آبی را که در سراسر برج خنک کننده در گردش است کاهش می‌دهد.
به طور خلاصه، هدف از برج خنک‌کننده خنک کردن آبی است که توسط تجهیزات و فرآیندهای صنعتی گرم می‌شود. آب در برج خنک کننده به صورت گرم (از فرآیند صنعتی) وارد می شود و به صورت سرد از برج خنک کننده خارج می‌شود (به فرآیند صنعتی باز می گردد). در اینجا ما عملکردهای برج خنک کننده و عملکرد داخلی برج های خنک‌کننده را برای کاربردهای مختلف بررسی می‌کنیم.
توضیح نحوه عملکرد برج های خنک کننده
برج‌های خنک کننده چیست؟ برج‌های خنک کننده نوع خاصی از مبدل های حرارتی هستند که به آب و هوا اجازه می‌دهد تا در تماس با یکدیگر قرار بگیرند تا دمای آب گرم را کاهش دهند. در طی این فرآیند، حجم کمی از آب تبخیر می‌شود و دمای آبی را که در سراسر برج خنک‌کننده در گردش است، کاهش می‌دهد. به طور خلاصه، یک برج خنک کننده آبی را خنک می‌کند که توسط تجهیزات و فرآیندهای صنعتی بیش از حد گرم می‌شود.
آب گرم معمولاً توسط کندانسورهای تهویه مطبوع یا سایر فرآیندهای صنعتی ایجاد می‌شود. این آب از طریق لوله ها به طور مستقیم به برج خنک کننده پمپ می‌شود. نازل‌های برج خنک‌کننده برای پاشیدن آب بر روی «رسانه‌های پر» استفاده می‌شوند که جریان آب را کند می‌کند و حداکثر سطح آب را برای بهترین تماس هوا و آب در معرض دید قرار می‌دهد. آب هنگامی که در سراسر برج خنک کننده جریان دارد در معرض هوا قرار می‌گیرد. هوا توسط یک "فن برج خنک کننده" الکتریکی با موتور هدایت می‌گردد.
هنگامی که هوا و آب با هم می آیند، حجم کمی از آب تبخیر می‌شود و یک عمل خنک کننده ایجاد می‌کند. آب سردتر به فرآیند/تجهیزاتی که گرما یا کندانسور را جذب می‌کند، پمپ می‌شود. این حلقه را بارها و بارها تکرار می‌کند تا دائماً تجهیزات یا کندانسورهای گرم شده خنک شوند.
انواع مختلفی از برج های خنک کننده وجود دارد، اما اصول کار برج خنک کننده تقریباً یکسان است. اکثر برج های خنک کننده بر اساس اصل "خنک کننده تبخیری" کار می‌کنند.
خنک کننده تبخیری چیست؟ خنک کننده تبخیری فرآیندی است که در آن آب گرم از یک فرآیند صنعتی به بالای برج خنک کننده که در آن سیستم توزیع آب است پمپ می‌شود. سپس آب توسط نازل‌های برج خنک کننده به عرشه مرطوب توزیع می‌شود. در همان زمان، هوا از طریق دریچه‌های ورودی هوا کشیده می‌شود و آب را وادار به تبخیر می‌کند. تبخیر باعث حذف گرما از آب می‌شود. هوای گرم به طور طبیعی از برج خارج می‌شود.
برج خنک کننده برای چه مواردی استفاده می‌شود؟
یک برج خنک کننده HVAC برای دفع یا دفع گرما از چیلرها استفاده می‌شود. چیلرهای هوا خنک به دلیل دفع گرما از آب برج در نزدیکی دمای حباب مرطوب، کارایی کمتری نسبت به چیلرهای آب خنک دارند.
طرح‌های کاربردی برج خنک کننده
سیستم‌های گرمایش و سرمایش سنتی HVAC در مدارس، ساختمان‌های اداری بزرگ و بیمارستان ها استفاده می‌شود. از سوی دیگر، برج‌های خنک‌کننده بسیار بزرگ‌تر از سیستم‌های HVAC سنتی هستند و برای حذف گرما از سیستم‌های آب برج خنک‌کننده در پالایشگاه‌های نفت، کارخانه‌ها، کارخانه‌های فرآوری گاز طبیعی، کارخانه‌های پتروشیمی و سایر فرآیندها و تأسیسات صنعتی استفاده می‌شوند.
انواع سیستم‌های برج خنک کننده
برج های خنک کننده معمولا برای اهداف خاصی طراحی می‌شوند. همه برج‌های خنک کننده برای همه کاربردها یا فرآیندهای صنعتی کار نمی‌کنند. در اینجا ما به شما کمک می‌کنیم تا انواع مختلف برج‌های خنک‌کننده، مزایا/معایب آنها را درک کنید و تعیین کنید کدام نوع برج خنک‌کننده برای فرآیند صنعتی شما مناسب است. لیست برج خنک کننده و لیست قطعات را بررسی کنید که یک نمای کلی از انواع برج خنک کننده ارائه می‌دهد تا به شما کمک کند بفهمید کدام برج برای کاربرد صنعتی شما مناسب است و به چه قطعات جایگزینی ممکن است نیاز داشته باشید.
برج های خنک کننده متقاطع
برج های خنک کننده ضد جریان
فرآیند برج های خنک کننده کشش اجباری و کشش القایی

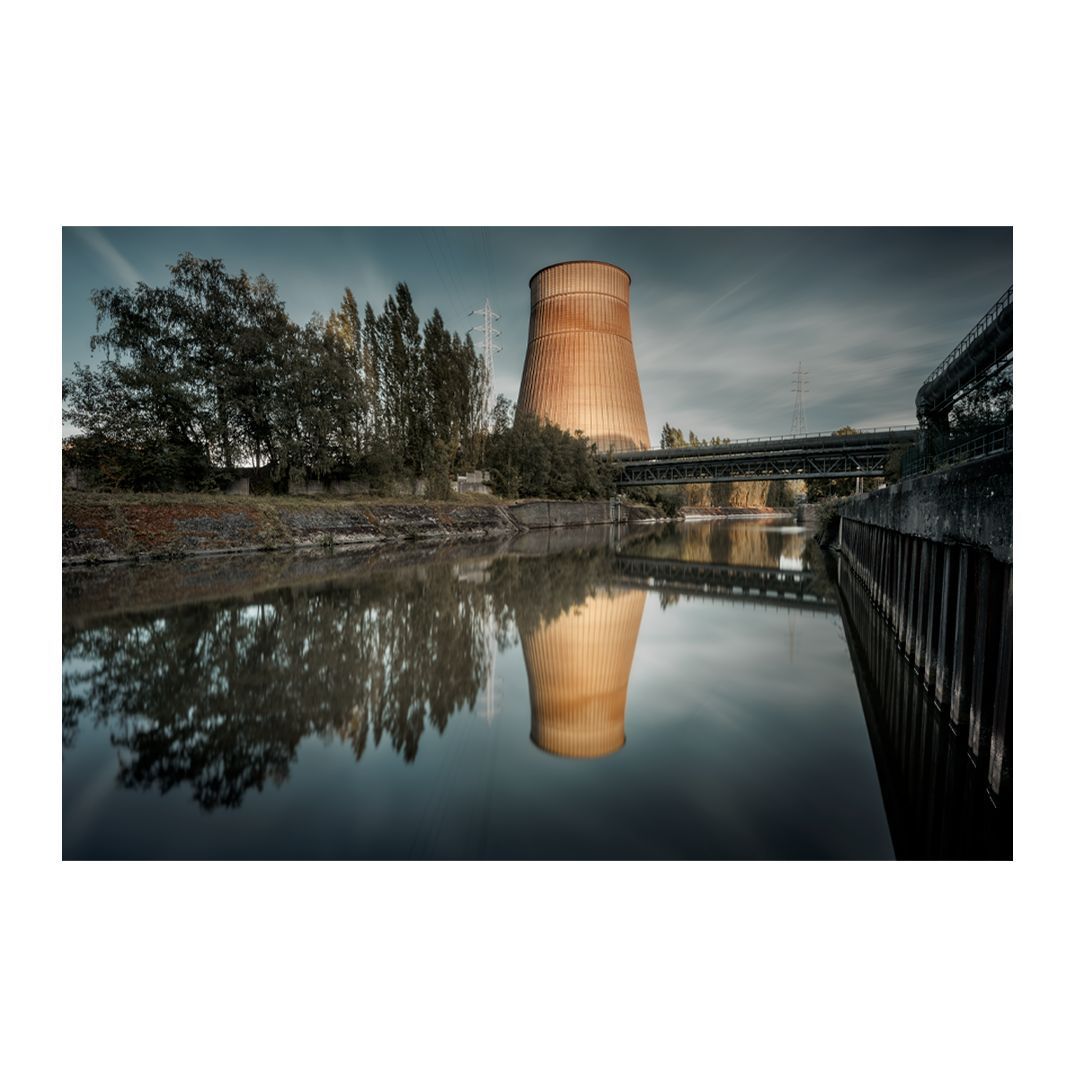

برج‌های خنک‌کننده طبیعی بادکش طبیعی و بافن
برج خنک کننده مونتاژ شده کارخانه
نمودار جریان برج‌های خنک کننده متقاطع
در سیستم‌های برج خنک‌کننده جریان متقاطع، آب به صورت عمودی از میان رسانه‌های پر جریان می‌یابد در حالی که هوا به صورت افقی در سراسر آب در حال سقوط جریان دارد. به همین دلیل است که آنها آن را "جریان متقاطع" می‌نامند زیرا هوا و آب از مسیرهای متقابل یا جریان می‌یابند. به دلیل تلاقی جریان ها، هوا نیازی به عبور از سیستم توزیع ندارد. این امکان استفاده از جریان آب گرم از طریق حوضه های گرانشی و توزیع را در بالای برج درست بالای رسانه پر می کند. حوضچه ها استاندارد برج های خنک کننده جریان متقاطع هستند روی همه واحدها اعمال می‌شود.
نمودار برج خنک کننده ضد جریان
تفاوت بین برج های خنک کننده جریان متقاطع و جریان مخالف: در فرآیندهای سیستم برج خنک کننده جریان مخالف، هوا به طور عمودی به سمت بالا جریان می یابد، برخلاف جریان آب در محیط پر. به دلیل جریان عمودی هوا، استفاده از جریان ثقلی حوضه مانند برج های جریان متقاطع امکان پذیر نیست. به عنوان یک جایگزین، این برج ها از سیستم های اسپری تحت فشار، معمولا از نوع لوله‌ای، برای پاشیدن آب در بالای محیط پرکننده استفاده می‌کنند. لوله‌ها و نازل‌های برج خنک‌کننده معمولاً از هم دورتر هستند تا جریان هوا را محدود نکنند.
فرآیند برج‌های خنک کننده کشش اجباری و کشش القایی
فن‌های برج خنک‌کننده در برج‌های خنک‌کننده با کشش القایی برای کشیدن هوا از طریق رسانه پرکننده استفاده می‌شوند. در برج‌های خنک‌کننده با کشش اجباری، هوا توسط دمنده‌ها در پایین دریچه ورودی هوا فشار داده می‌شود.
برج خنک کننده مونتاژ شده کارخانه
این سیستم‌های برج خنک‌کننده مونتاژ شده در کارخانه تا حدودی جدا شده و در چند بخش ارسال می‌شوند و برای مونتاژ نهایی یا نصب میدانی آماده می‌شوند. اگرچه، برج های خنک کننده کوچک مونتاژ شده در کارخانه را می توان دست نخورده حمل کرد. برج‌های خنک‌کننده بسته به کاربرد مورد نیاز آن می‌توانند القای کشش، جریان متقاطع، جریان اجباری یا جریان متقابل باشند. برج های خنک کننده به طور گسترده برای کاربردهای صنعتی سبک و HVAC استفاده می‌شوند.
برج های خنک کننده زمینی معمولاً در محل مقصد نهایی ساخته می شوند. بزرگ معمولاً پیش ساخته می‌شود، علامت گذاری می‌شود و برای مونتاژ به محل ساخت و ساز ارسال می‌شود. سازنده برج خنک کننده معمولاً تمام مراحل ساخت برج خنک کننده، مونتاژ نهایی و کار مربوطه را انجام می‌دهند. این نوع برج‌ها بسته به کاربرد می‌توانند جریان متقابل یا متقاطع باشند. برای کاربردهای صنعتی سنگین یا قدرت بیشتر مورد نیاز، برج‌های خنک‌کننده میدانی را می‌توان با مشخصات دقیق، ساختار، عملکرد، کاهش ستون‌ها و رانش شما ساخت.
ارتباط برج‌های خنک کننده با موتورهای گرداب اتمسفر چیست؟
برج های خنک کننده معمولاً برای انتقال گرما از نیروگاه ها به فرآیندهای دیگر و سپس به جو مورد نیاز هستند. با استفاده از جریان گرمای تلف شده که برای برج های خنک کننده در نظر گرفته شده است تا گرداب تولید کند، ایده بیرون کشیدن انرژی اضافی با امتناع از گرما به تروپوسفر فوقانی سردتر را فراهم می‌کند.
همیشه پتانسیل استفاده از گرمای تلف شده به عنوان سوخت اضافی برای موتورهای گرداب جوی وجود دارد، هر زمان که یک برج خنک کننده وجود داشته باشد یا اگر منبع گرمایی فراوان در دسترس باشد.
در پایه یک آبراهه طبیعی، اسپری از آب گرم دریا، گرمای محسوس و نهان را به ستون هوای در حال افزایش منتقل می‌کند. یک موتور گرداب اتمسفر این فرآیند انتقال حرارت طبیعی را با استفاده از فناوری اثبات شده اقتباس شده از صنعت برج خنک کننده شبیه سازی می‌کند.
اگرچه، این احتمال وجود دارد که شما نیاز به تغییراتی در کانال‌های ورودی هوای مماسی داشته باشید.
این تغییرات برای بالا آمدن هوا و ایجاد یک حرکت چرخشی لازم است. تبدیل برج‌های خنک کننده به موتورهای گرداب جوی تنها به چند تغییر جزئی نیاز دارد.
