La méthode de câblage des moteurs pas à pas bipolaires est principalement basée sur la configuration de la bobine du moteur et les exigences de contrôle pour décider, les détails suivants de plusieurs méthodes de câblage communes :
1. Méthode de câblage à quatre fils :

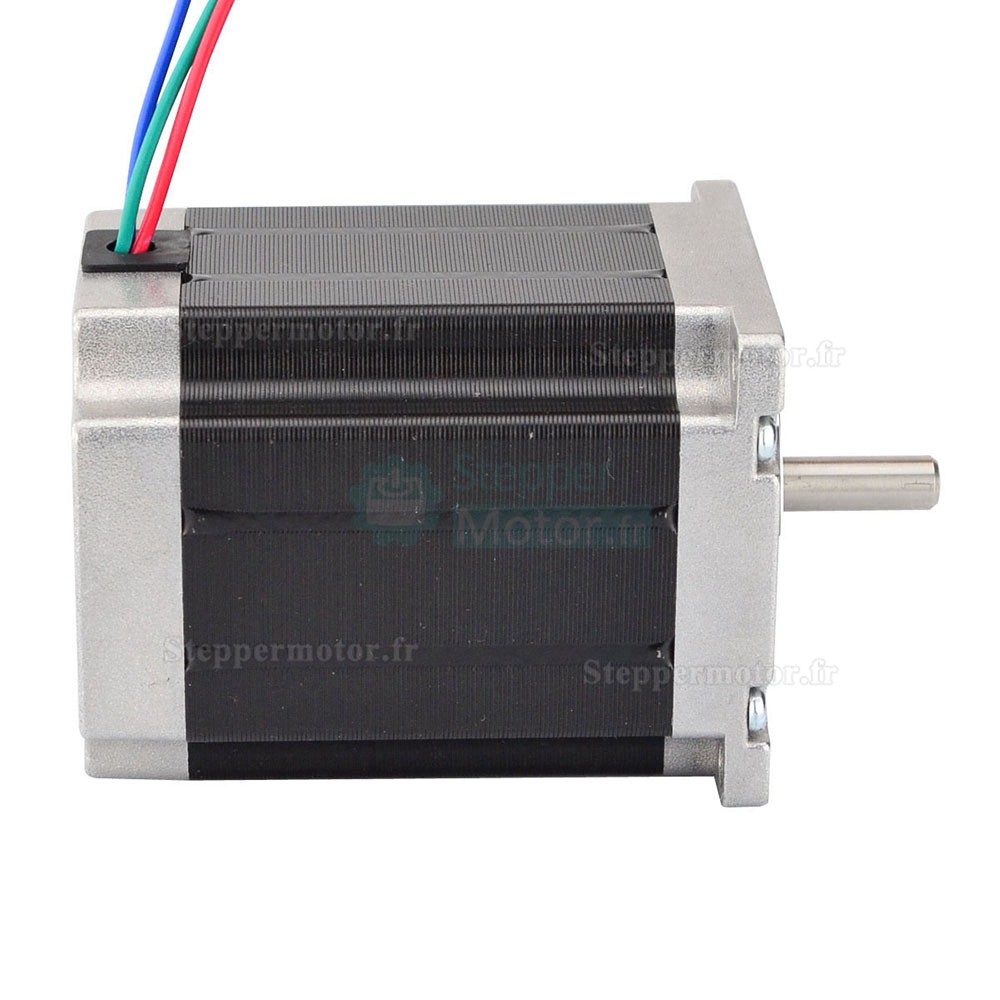

Un moteur pas à pas bipolaire à quatre fils est la configuration la plus couramment utilisée, avec deux fils pour chaque phase, généralement étiquetés A+, A-, B+, B-. Dans cette configuration, les deux fils de chaque phase sont connectés directement à un circuit d'attaque en pont complet (également appelé pont en H). Le circuit d'attaque en pont complet permet au courant de circuler dans les enroulements dans le sens direct ou inverse, ce qui permet de contrôler la rotation du moteur en avant et en arrière. Les méthodes de commande les plus courantes sont la commande par pas entiers et la commande par demi-pas. La commande à pas entier signifie qu'une seule phase est alimentée à la fois et que le moteur tourne d'un pas de base ; la commande à demi-pas alterne l'alimentation entre deux phases, ce qui permet un contrôle plus fin des pas, et le moteur tourne d'un demi-pas de base.
2. Connexion à six fils :
Les moteurs pas à pas bipolaires à six fils ont une prise centrale commune au milieu de chaque phase sur quatre fils, généralement étiquetés A, A in, A-, B, B in, B-. Lorsqu'une vitesse ou un couple élevé n'est pas nécessaire, les prises intermédiaires peuvent être supprimées et utilisées conformément au câblage standard des moteurs pas à pas bipolaires à quatre fils. Si des performances plus élevées du moteur sont requises, la prise intermédiaire peut être utilisée pour d'autres méthodes de contrôle telles que le contrôle de subdivision.
3. Câblage à huit fils :
Les moteurs pas à pas bipolaires à huit fils offrent une flexibilité maximale avec quatre fils par phase et deux prises intermédiaires. Cette configuration peut être câblée différemment pour répondre à différentes exigences en matière de vitesse et de couple. Par exemple, elle peut être connectée en série pour obtenir des vitesses élevées, ou en parallèle pour obtenir un couple élevé. Il peut également être utilisé comme un moteur pas à pas bipolaire standard à quatre fils.
Plusieurs facteurs clés doivent être pris en compte lors du choix d'une méthode de câblage :
Exigences en matière de performances du moteur : la vitesse, le couple et la résolution sont les principaux indicateurs de performances à prendre en compte lors du choix d'une méthode de câblage.
Compatibilité du contrôleur : différents pilotes et contrôleurs peuvent prendre en charge différentes configurations de câblage et méthodes de contrôle.
Exigences spécifiques à l'application : différentes applications peuvent avoir des exigences environnementales ou opérationnelles particulières, telles que des contraintes d'espace, des limitations de l'alimentation électrique, etc.
Considérations économiques et de fiabilité : un câblage et des méthodes de contrôle plus complexes peuvent entraîner une augmentation des coûts et de la complexité, mais peuvent s'avérer nécessaires dans certaines applications.
Dans l'ensemble, les moteurs pas à pas bipolaires offrent une variété de méthodes de câblage et de contrôle qui peuvent être adaptées à différents scénarios d'application. Lors de la conception, les ingénieurs doivent choisir la méthode de câblage la plus appropriée en fonction des exigences spécifiques de l'application et des indicateurs de performance.
