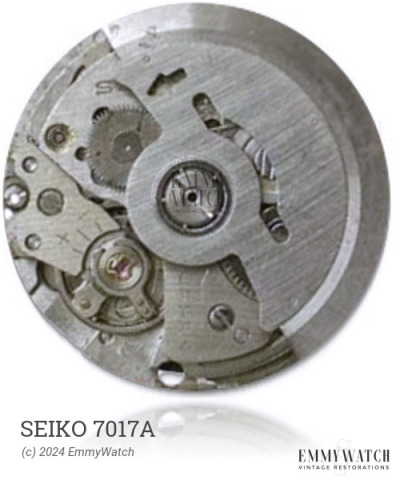

♦️日本セイコー Cal.7017A
70 ファイブスポーツ スピードタイマー ( 70SP )
70 Five Sports Speedtimer
ベースキャリバーは7005A 17J
自動巻(手巻き不可能) Automatic
直径 dm = 27.00 mm
高さ h = 5.90 mm
振動数 Frequency 21,600 A/h
石数 21 Jewels
拘束角 ?°
連続駆動時間：約 ? 時間(H)
秒針停止機能 Hack ： ?
日付
日付早修正機能：有り
⭐︎印の部品については、次ページの注をご参照ください。
ここに写真が載っていない部品は、(基礎キャリバー7005A 17J）と共通ですから、カタログNo.70-05-1の写真をご参照ください。
⭐︎⇨Please see remarks on the next-page.
Iems in light letters are not shown in photos; those parts are interchangeable with the basic caliber. (Cal. No.7005A 17J Catalog No. 70-05-1 Green page).
⭐︎印の部品については、次ページの注をご参照ください。
ここに写真が載っていない部品は、(基礎キャリバー7005A 17J）と共通ですから、カタログNo.70-05-1の写真をご参照ください。
**部品番号 部品名**
☆112 028： 一番受
☆112 052： 一番受
122 005： 二番受
161 004： アンクル受
171 033： テンプ受
190 002： クロノグラフ受
201 046： 香箱車 (ゼンマイ入り)
224 009： 二番車 (筒カナ付)
225 005： 筒カナ
231 014： 三番車
251 016： ガンギ車
261 006： 日ノ裏車
271 007： 筒車
282 003： ツヅミ車
285 013： 角穴車
301 009： アンクル
310 020： テンプ (ヒゲ持付)
315 008： テンプ真
331 005： 振リ座
341 007： 緩急針
345 007： ヒゲ持受
354 022： 巻真
☆357 002： 巻真
381 006： コハゼ
383 005： オシドリ
384 007： カンヌキ
388 005： カンヌキ押エ
436 001： 三番下座
☆998 002： 駆動車
☆999 002： 駆動車バネ
014 293： ダイヤショック上座体
014 294： 〃 下座体
014 295： 〃 穴石枠付
011 220： 〃 受石
014 217： 〃 バネ
015 541： ダイヤフィックス三番上穴石枠付
015 551： 〃 ガンギ上穴石枠付
011 221： 〃 受石
014 417： 〃 バネ
509 007： 回転錘 (ボールベアリング付)
511 005： 一番伝エ車
514 002： 二番伝エ車
831 002： マジックレバー
836 003： 伝エ押エ
556 004： 日送ツメ
☆801 010： 日車
802 005： 日送車 (ツメバネなし)
808 006： 日車押エ
810 002： 日曜制レバー
817 004： 中間車
719 001： 曜修正レバー
720 001： 曜修正レバーバネ(A)
720 002： 曜修正レバーバネ(B)
☆870 016： 曜車 (和文字↔英文字)
873 005： 曜制レバー
☆884 012： 文字板受リング
☆884 016： 文字板受リング
963 001： 曜車押エ
571 005： 作動レバー
575 003： 作動レバーバネ
576 003： 作動カム
581 003： 発停レバー
585 007： 復針レバー
☆888 001： クロノグラフ車
☆888 002： クロノグラフ車
012 123： ヒゲ持ネジ
012 277： 三番下座ネジ
012 281： クロノグラフ受ネジ
012 281： 発停レバー止ネジ
012 354： 日送車止ネジ
012 354： 日車押エ止ネジ
012 354： 曜修正レバー止ネジ
012 415： カンヌキ押エネジ
012 417： アンクル受ネジ
012 417： 作動レバーバネ止ネジ
012 423： 受ネジ
012 424： 二番受ネジ
012 424： 曜修正レバーバネ(B)止ネジ
012 539： 二番伝エ車止ネジ
012 736： 曜制レバー止ネジ
012 919： 角穴ネジ
011 715： 二番上穴石
011 146： 二番下穴石
011 651： 三番下穴石
011 611： ガンギ下穴石
011 505： アンクル上穴石
011 505： アンクル下穴石
011 162： 一番伝エ車上穴石
011 530： 一番伝エ車下穴石
013 011： 曜修正レバー止ネジピン
013 019： 作動レバーバネ止ネジピン
013 053： 一番受足
013 186： アンクル受足 (長)
013 193： 二番伝エ車止ネジピン
013 198： アンクル受足 (短)
013 199： 日送車止ネジピン
013 975： 文字板止ピン
⭐︎⇨Please see remarks on the next-page.
Iems in light letters are not shown in photos; those parts are interchangeable with the basic caliber. (Cal. No.7005A 17J Catalog No. 70-05-1 Green page).
**PART NO. LIST OF MATERIALS**
☆112 028： Barrel & train-wheel bridge
☆112 052： Barrel & train-wheel bridge
122 005： Center wheel bridge
161 004： Pallet cock
171 033： Balance cock
190 002： Chronograph bridge
201 046： Complete barrel with arbor & mainspring
224 009： Center wheel & pinion with cannon pinion
225 005： Cannon pinion
231 014： Third wheel & pinion
251 016： Escape wheel & pinion
261 006： Minute wheel
271 007： Hour wheel
282 003： Clutch wheel
285 013： Ratchet wheel
301 009： Jewelled pallet fork & staff
310 020： Balance complete with stud
315 008： Balance staff
331 005： Roller with jewel
341 007： Regulator
345 007： Stud holder
354 022： Winding stem
☆357 002： Winding stem
381 006： Click
383 005： Setting lever
384 007： Yoke (Clutch lever)
388 005： Setting lever spring
436 001： Lower end-piece for 3rd & escape wheel
☆998 002： Indicator wheel
☆999 002： Indicator wheel spring
014 293： Diashock upper frame
014 294： Diashock lower frame
014 295： Diashock hole jewel with frame
011 220： Diashock cap jewel
014 217： Diashock spring
015 541： Diafix upper hole jewel with frame for 3rd wheel
015 551： Diafix upper hole jewel with frame for escape wheel
011 221： Diafix cap jewel
014 417： Diafix spring
509 007： Oscillating weight with ball-bearing
511 005： First reduction wheel
514 002： Second reduction wheel
831 002： Pawl lever
836 003： First reduction wheel holder
556 004： Date finger
☆801 010： Date dial
802 005： Date driving wheel
808 006： Date dial guard
810 002： Date jumper
817 004： Intermediate date wheel
719 001： Day corrector
720 001： Day corrector spring (A)
720 002： Day corrector spring (B)
868 003： Day finger
☆870 016： Day star with dial disk
873 005： Day jumper
☆884 012： Holding ring for dial
☆884 016： Holding ring for dial
963 001： Snap for day star with dial disk
571 005： Operating lever
575 003： Operating lever spring
576 003： Pillar wheel
581 003： Balance stop lever
585 007： Hammer
☆888 001： Center chronograph wheel
☆888 002： Center chronograph wheel
012 123： Stud screw
012 277： Lower end-piece screw for 3rd & escape wheel
012 281： Chronograph bridge screw
012 281： Balance stop lever screw
012 354： Date driving wheel screw
012 354： Date dial guard screw
012 354： Day corrector screw
012 415： Setting lever spring screw
012 417： Pallet cock screw
012 417： Operating lever spring screw
012 423： Bridge screw
012 424： Center wheel bridge screw
012 424： Screw for day corrector spring (B)
012 539： Second reduction wheel screw
012 736： Day jumper screw
012 919： Ratchet wheel screw
011 715： Upper hole jewel for center wheel
011 146： Lower hole jewel for center wheel
011 651： Lower hole jewel for 3rd wheel
011 611： Lower hole jewel for escape wheel
011 505： Upper hole jewel for pallet
011 505： Lower hole jewel for pallet
011 162： Upper hole jewel for 1st reduction wheel
011 530： Lower hole jewel for 1st reduction wheel
013 011： Tube for day corrector screw
013 019： Tube for operating lever spring screw
013 053： Tube for barrel & train-wheel bridge screw
013 186： Tube for pallet cock screw (long)
013 193： Tube for 2nd reduction wheel screw
013 198： Tube for pallet cock screw (short)
013 199： Tube for date driving wheel screw
013 975： Eccentric dial pin
