130526 早速交換

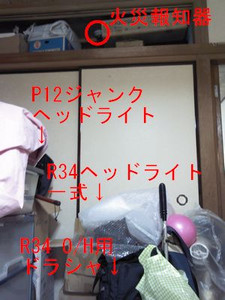

来週、実家アパートが火災報知器の点検があるとの事で、今日は点検の邪魔になるクルマの部品を片付けに実家に行ったのですが・・・

天袋の襖を外しただけで全て解決。笑

さて本題です。

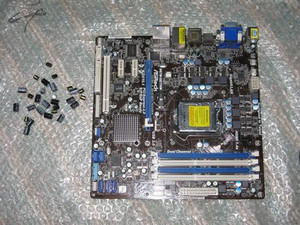

昨日動作確認したマザーですが、早速28本のコンデンサを、日本製に交換してみました。

安く入手したマザーだし、お金を掛けても仕方ないので、コンデンサは手持ちの余らせてるモノを使いましたが、ネットで調べると、この機種は使っていると、コールドブートほか不安定になり易いみたい・・・

まぁ、ベースとなる機種が固体コンで設計しているところを、コストの関係から中国製の、内部インピーダンスが高めで、リップル電流が低めな、あまり性能の宜しくないケミコンに置き換えてあるので、段々とおかしくなるのは容易に想像できるし・・・

ってことで、ケミコンはデータシート上の比較で、インピーダンスは約半分、定格リップル電流は1.5倍の三洋のWG、CPU周りで2本だけケミコンを使っていた箇所は、ジャンクマザーから外した固体コン、ニチコンのLFを使いました。

あとは、SATAのコネクタが割れているので、ジャンクマザーから外して交換するのと、BIOSをIvy Bridgeが載るようなモノに換えられれば・・・あと10年は戦えるw

で、BIOSは同じ基板を使った上位機種の、"H67M-GE/HT"のイメージを入手したので、64MbitのシリアルEEPROMに書き込みが出来るROMライタを買えば試せるのだけど・・・

ebayで$40以下(Free Shipping)で売ってるから買ってみようかな・・・シリアルEEPROMを使ったマザーなら、コレがあればBIOS飛ばしても復活できるし・・・

さてさて、本日の脳内テーマソング。Journey / Send Her My Love

やっぱ、スティーヴ・ペリーだよな・・・

130525 またつまらぬものを・・・

斬ってしま・・・ではなくて、買ってしまいました・・・

このところ・・・と言うか、今の職種になってから疲れやストレスが酷いせいか、"中途半端なモノに手を入れて復活させてみたい症候群"が、エスカレートしてまして・・・

今回はジャンクなLGA1155マザーを1480円で落札したのですが、動作は一切保障なしで、説明に"綺麗です"とだけ書いてあるようなシロモノで、なんかコレが動いたら楽しそうだなと、妙な衝動に駆られ・・・笑

で、本日ブツが届いたのですが、ソケットのピンが1本曲がってたのでルーペを使いつつ修正し、他の箇所に焼けた痕やパターン断線などが無さそうなことを確認してから、CeleronG530を取り付け、動作確認をしてみましたが・・・電源が入らず・・・

コリャ失敗だったかと思いつつも、COMSのバックアップバッテリー(CR2032)の電圧を測ったら、2.5V程度だったし、バッテリーが付いていないと、起動できない場合もあるので、手持ちのモノに入れ替えてみたところ・・・

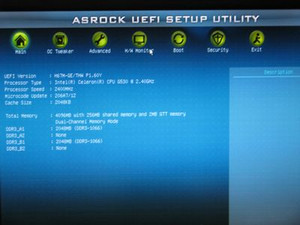

無事に起動しました。とりあえず起動して、UEFIのメニューを操作できることしか確認してませんが、宝くじで1万円が当たったときと同じくらいの充実感です。笑

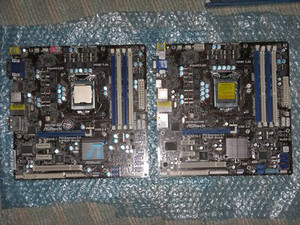

このマザー、ASRockの"H67M-GE/THW"という、H67チップセットが載ったM-ATXのマザーですが、以前落札した"H67M-GE"をベースに、OEM向けにモディファイしたような機種で、比較してみると以下のような違いがありました。

・CPU周辺以外のコンデンサに怪しいメーカーのケミコンが使われている。(H67M-GEはオール固体)
・サウスのヒートシンクの形状が素っ気無い。(でもその方が冷えそうw)
・フロントパネル用に、USB3.0のコントローラICが載っている。(H67M-GEはランドのみで搭載なし)
・OEM向けでBIOSが一般に公開されていないので、Ivy BridgeなCPUに対応できない。
