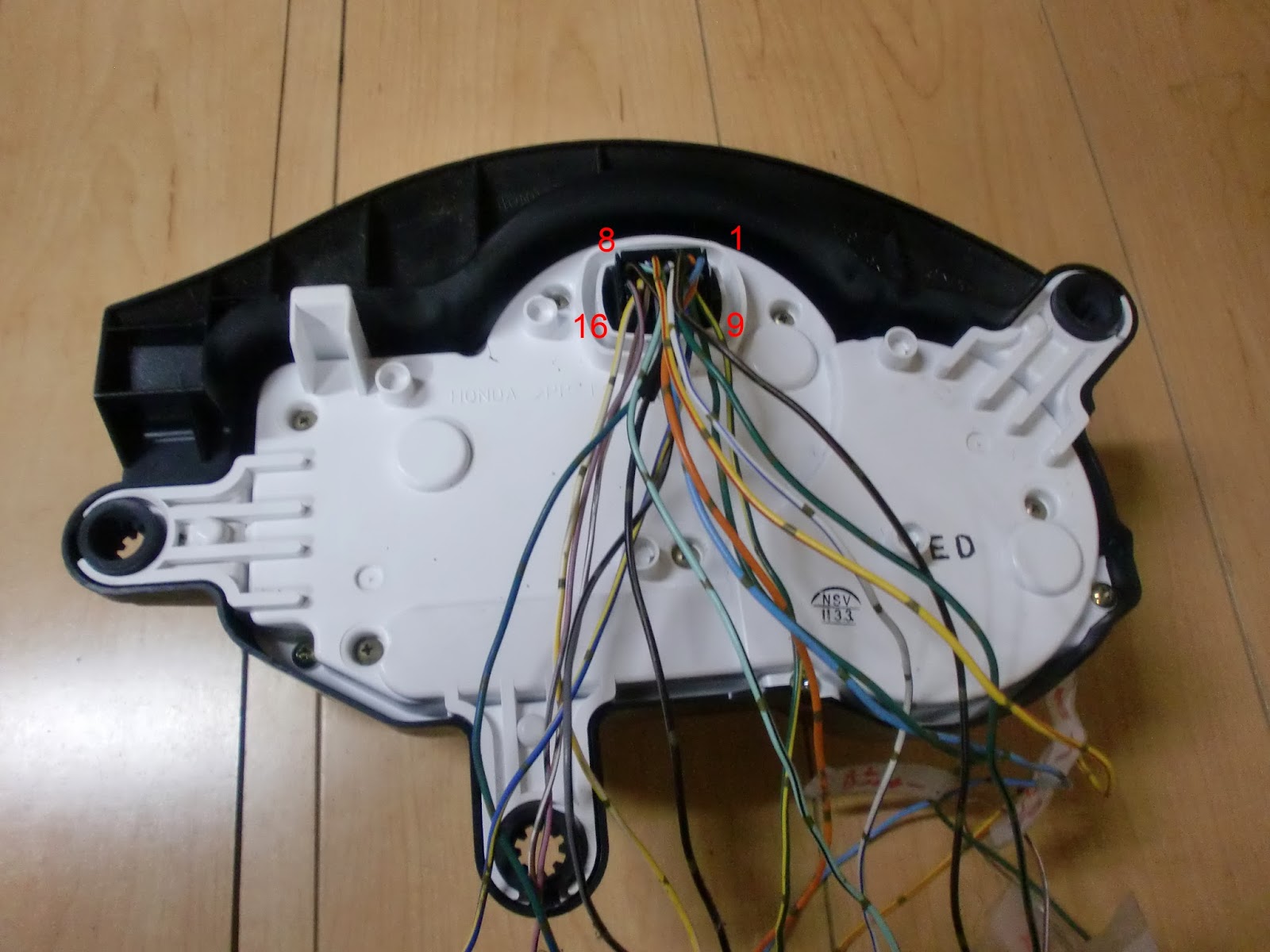

メーターのピンアサイン
コネクターは他車種の物を流用。そのため配線の色はあっていません。
１ ――― 右ウインカー12Vで点灯
２ ――― ニュートラル灯GND で点灯
３ ――― メーター・他GND
４ ――― ハイビーム12Vで点灯
５ ――― 燃料計GNDで満タン
６ ――― ＦＩ・LED GNDで点灯
７ ――― スピードメーター 矩形波 0－5V
８ ――― トリップメーター・時計保持電源 常時12V
９ ――― 左ウインカー12Vで点灯
１０ ―――OIL警告灯GNDで点灯
１１ ―――接続なし
１２ ――― ウインカー・他GND
１３ ――― イルミ電源12V
１４ ――― 水温計
１５ ――― タコメーター 矩形波 0－12V
１６ ――― メーター電源12V
多分あっていると思いますが保証はできません。

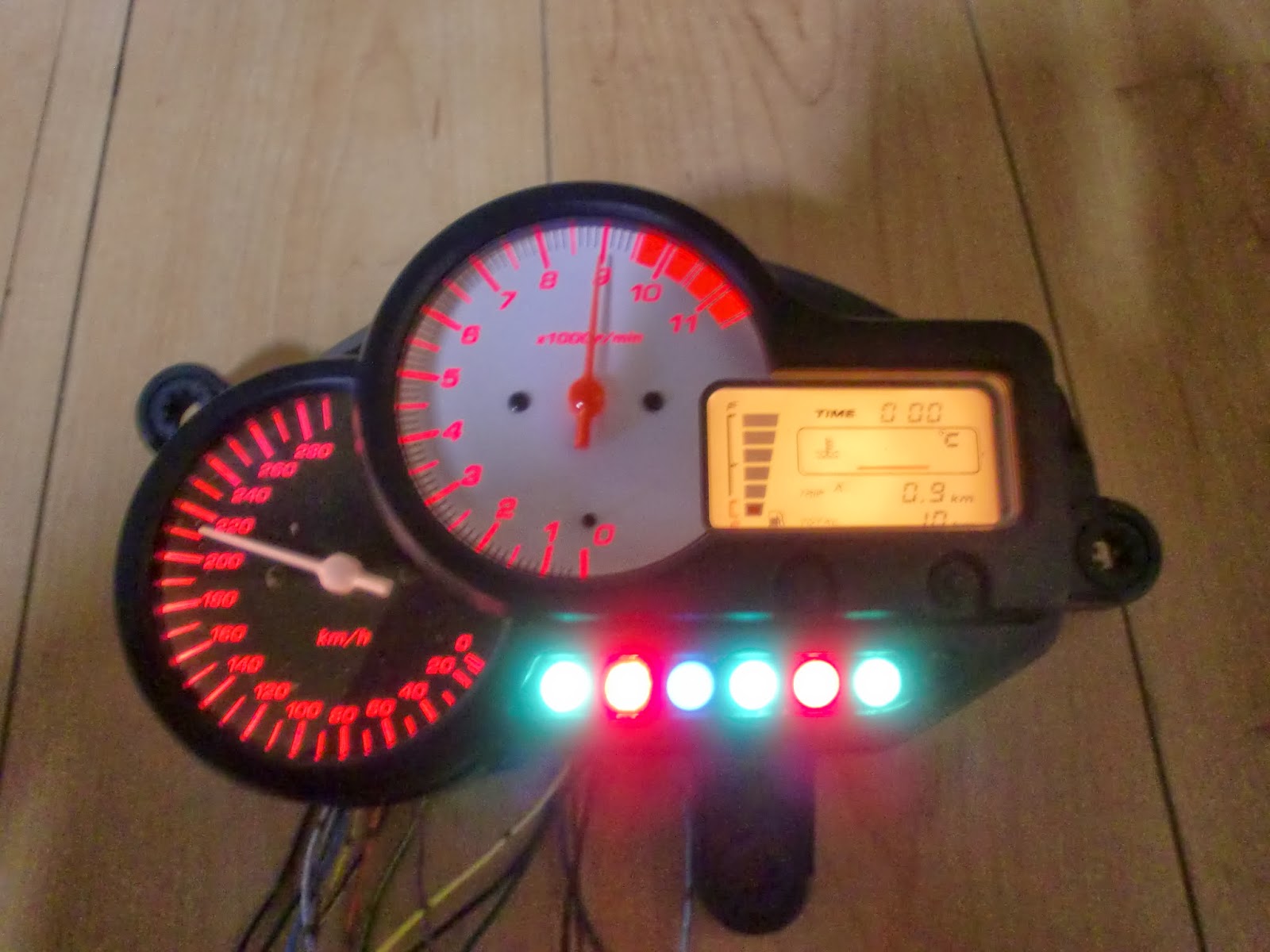

動作確認1
動作確認1

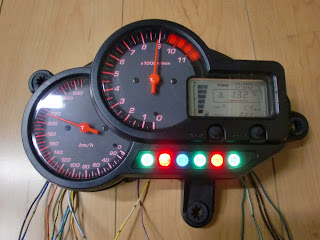

動作確認2
動作確認3
動作確認3

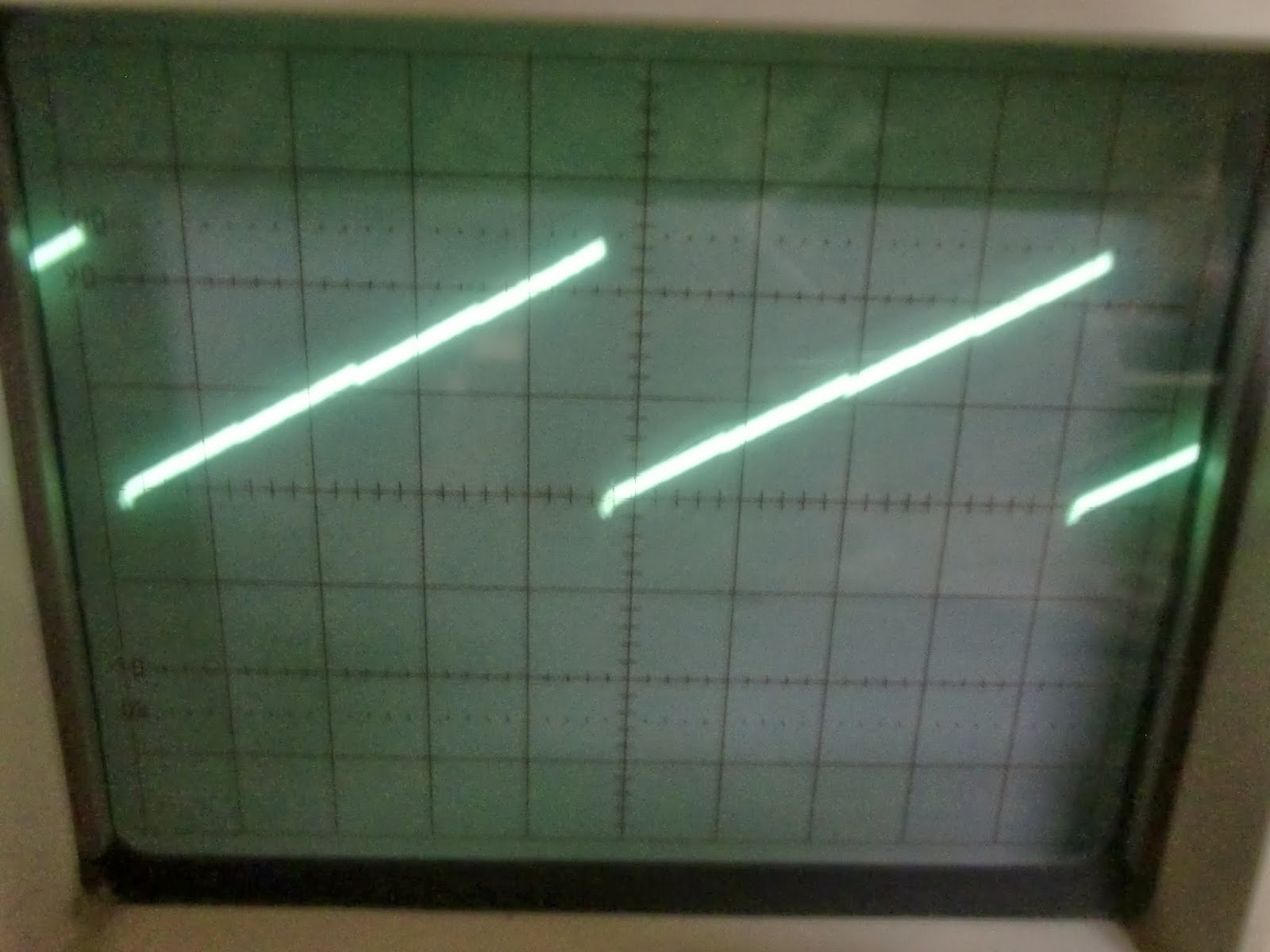

矩形波
スピードメーターは下のいずれでも動作
