腹下ウェルカムランプキット取付例 （ZNE10 ウィッシュ 2003年式）
先日も書きましたが、
お客様のZNE10 ウィッシュ 2003年式に
当社の腹下ウェルカムランプキットを
取り付けさせていただいた時のことをより詳しくご紹介したいと思います！！
配線は常時電源、ＩＧ、アース、ロック・アンロック線と少なく場所もキックパネル内に全ての線があります。

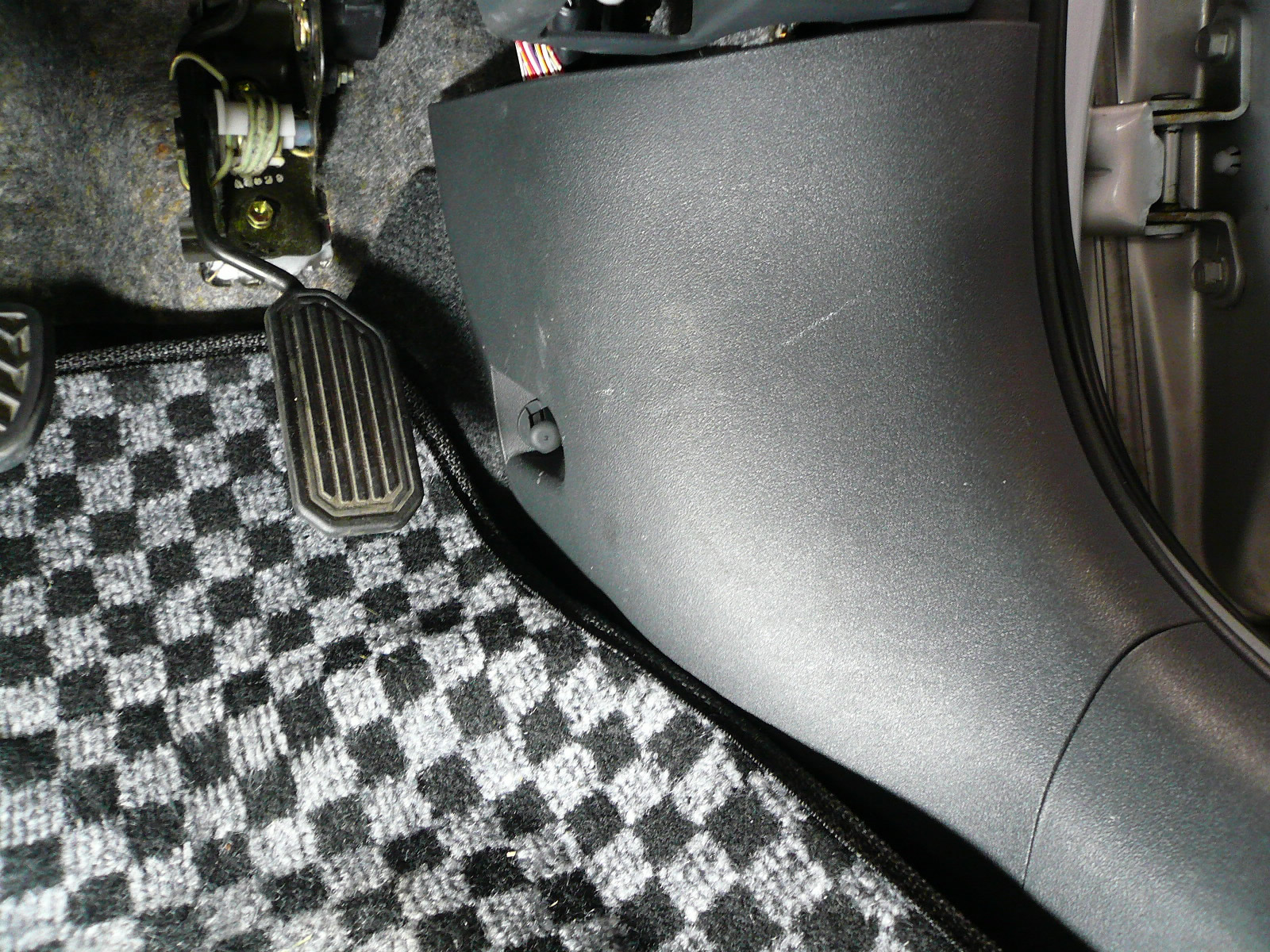

キックパネルは先にサイドステップを外してから外します。

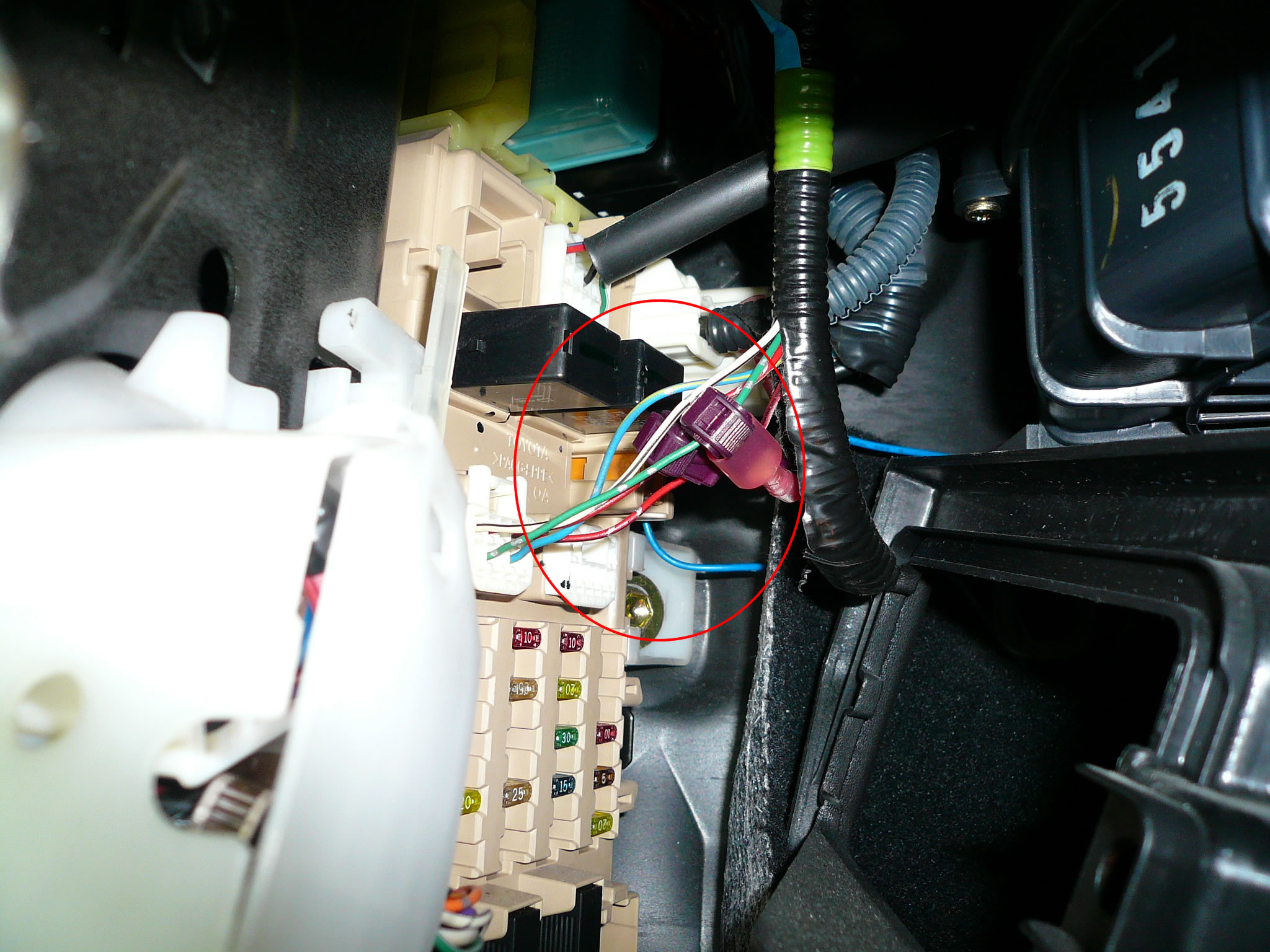

キックパネルを外した写真です。赤印のところに配線していきます。

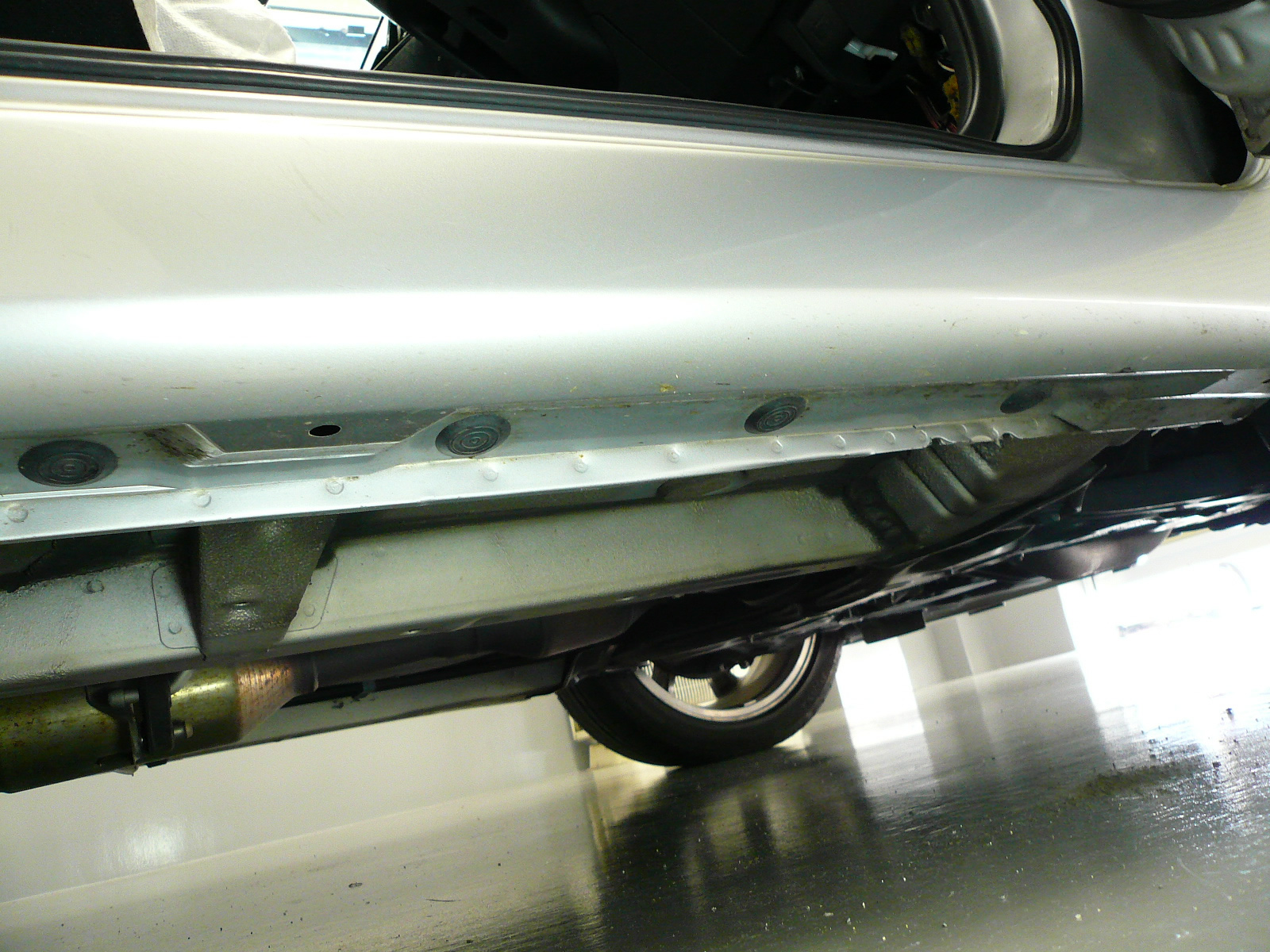

問題はボディーの腹下部分にLEDを貼り付け車内に引き込む作業です。貼る位置を決め、パーツクリーナー等を使いしっかりと脱脂しLEDを貼り付けます

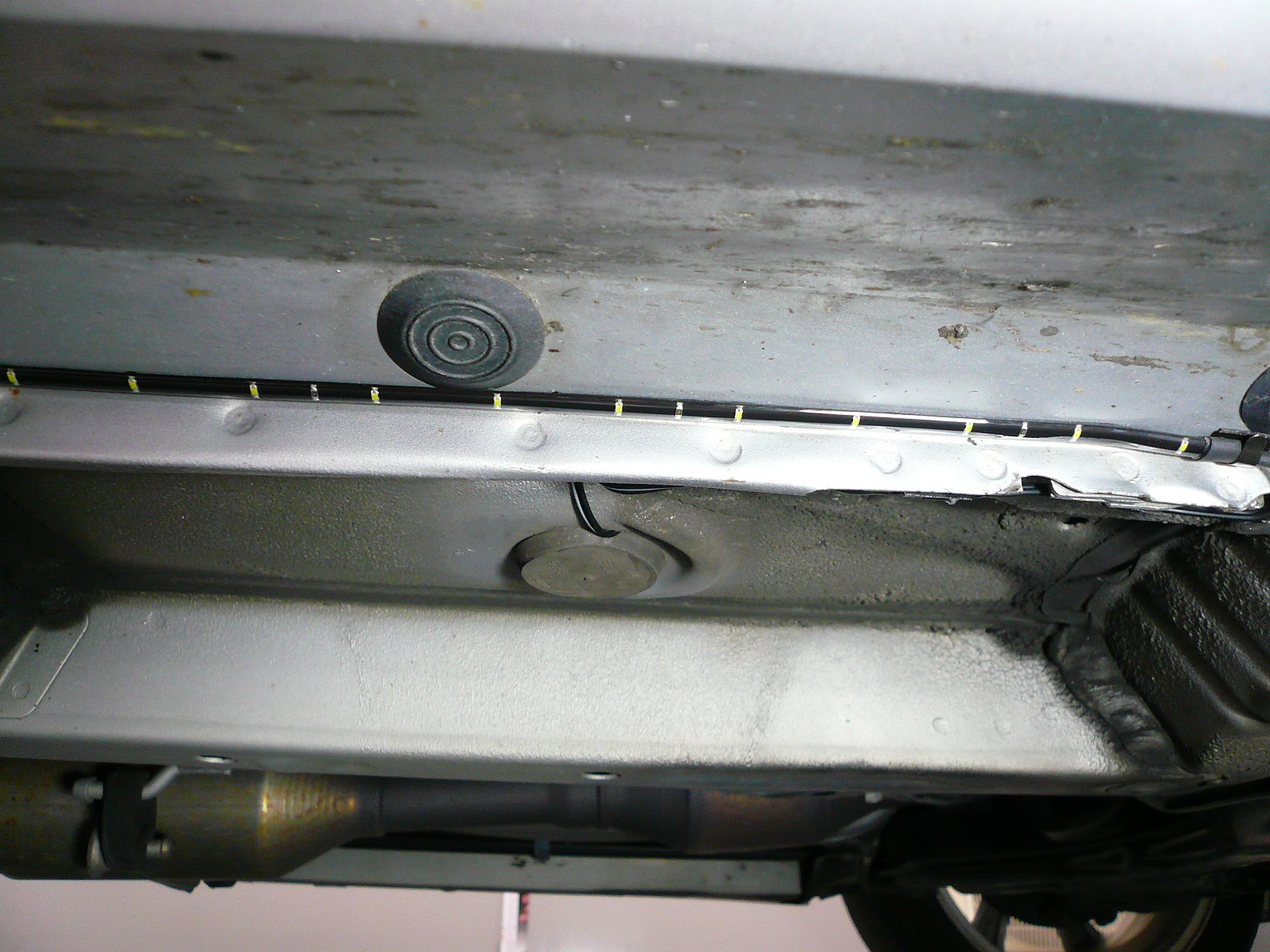

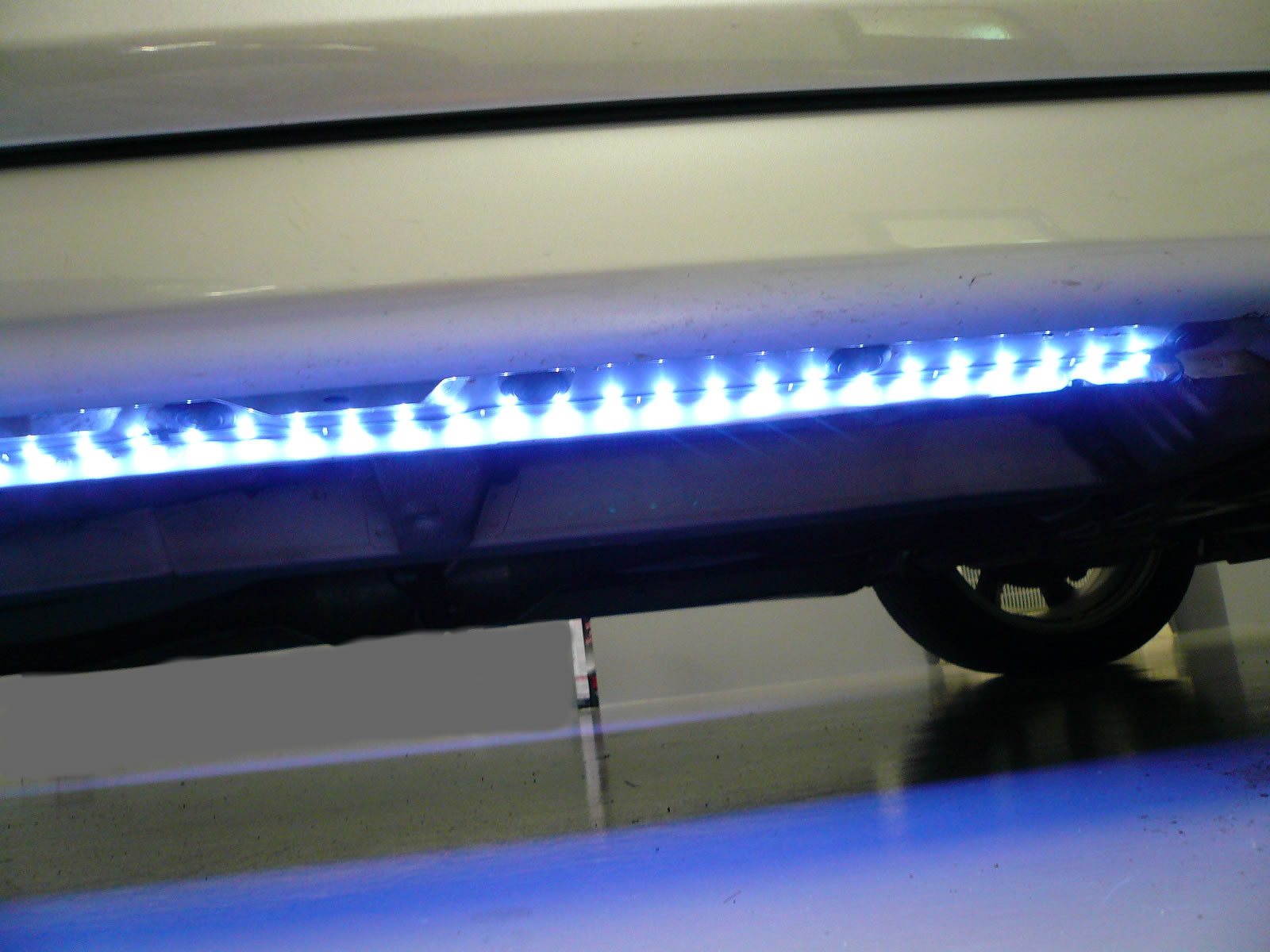

LEDを貼り付け配線止め金具等でコードをまとめ、ボディー下の穴から線を車内に引き込みます。
出力線とアース線を配線し、点灯チェックすれば完了です！！

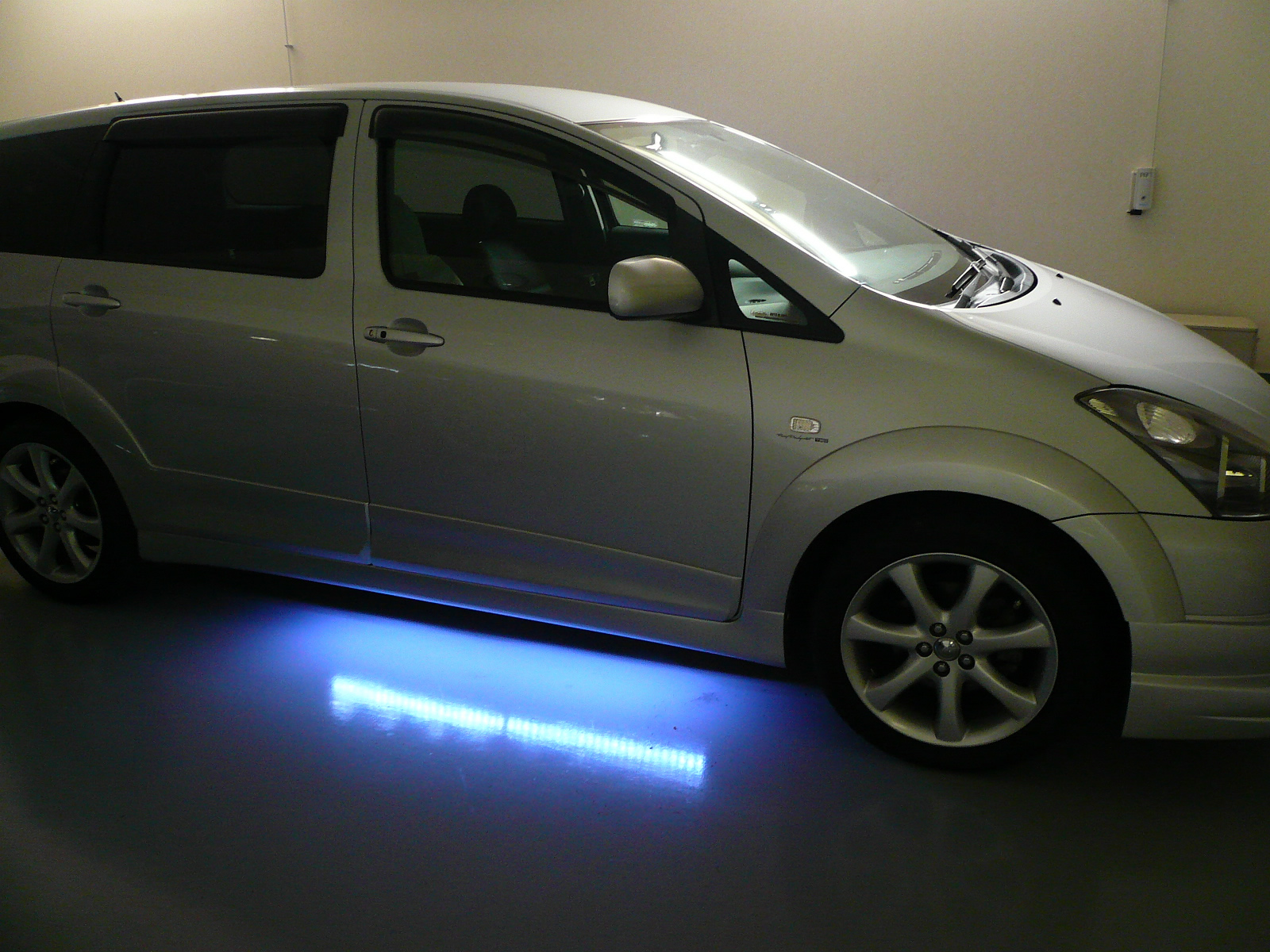

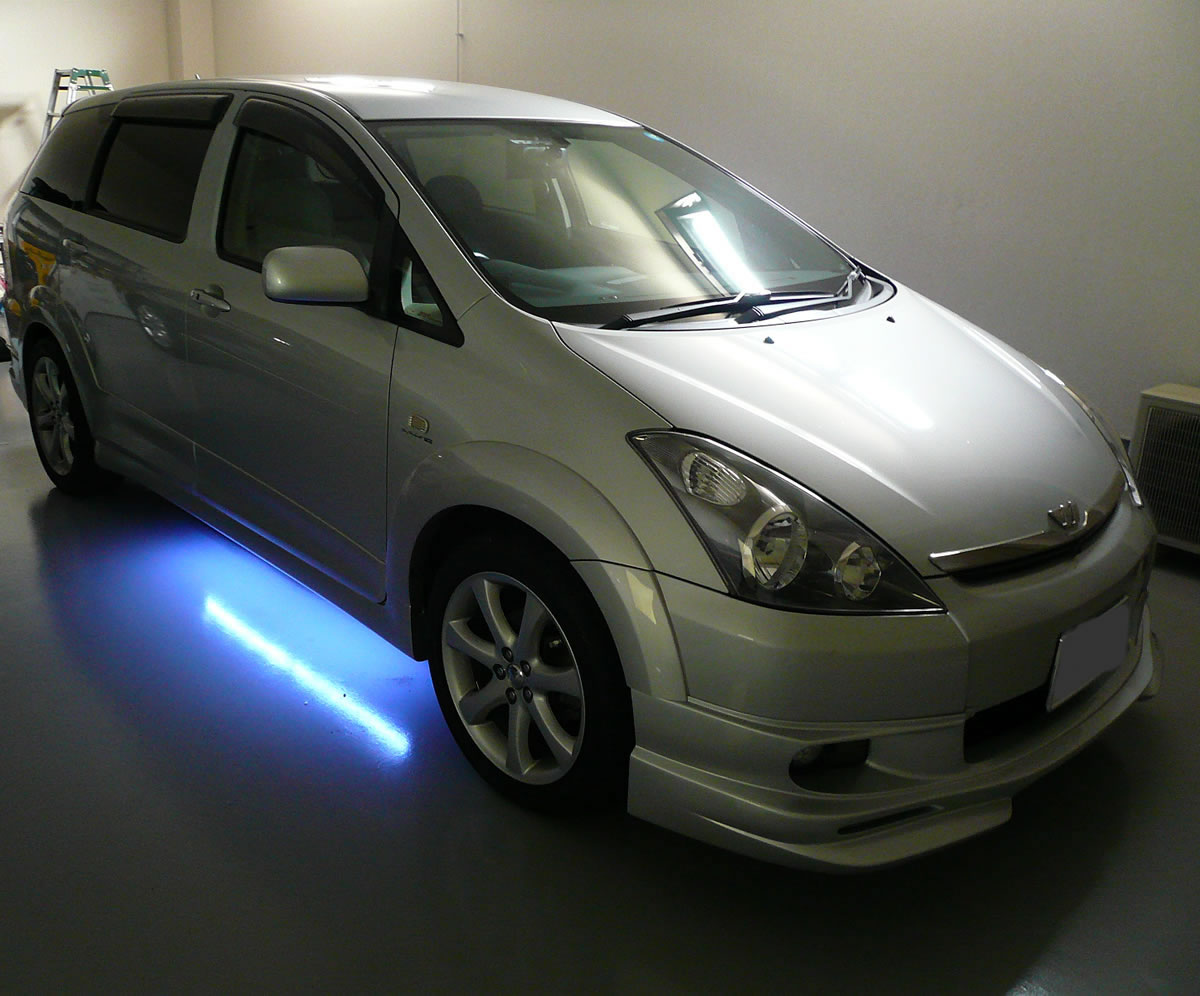

アンロック時にじわっと点灯し、エンジン始動でじわっと消灯し
エンジン停止でじわっと点灯し、ロックでじわっと消灯します。
腹下ウェルカムランプキットは装着するだけで雰囲気も全然変わりますので
おススメです！！
お気軽にお問い合わせ下さい！！
ウィッシュ腹下ウェルカムランプキット動画
◆関連商品
腹下ウェルカムランプキット
----------------------------------------------
有限会社コムエンタープライズ
【住所】〒671-1131 兵庫県姫路市大津区天神町2-78
【TEL】 079-230-2323
【FAX】 079-230-2221
【URL】http://cepinc.jp/
----------------------------------------------
JZS160 アリストにソニックスタートⅢを取り付けしました！！

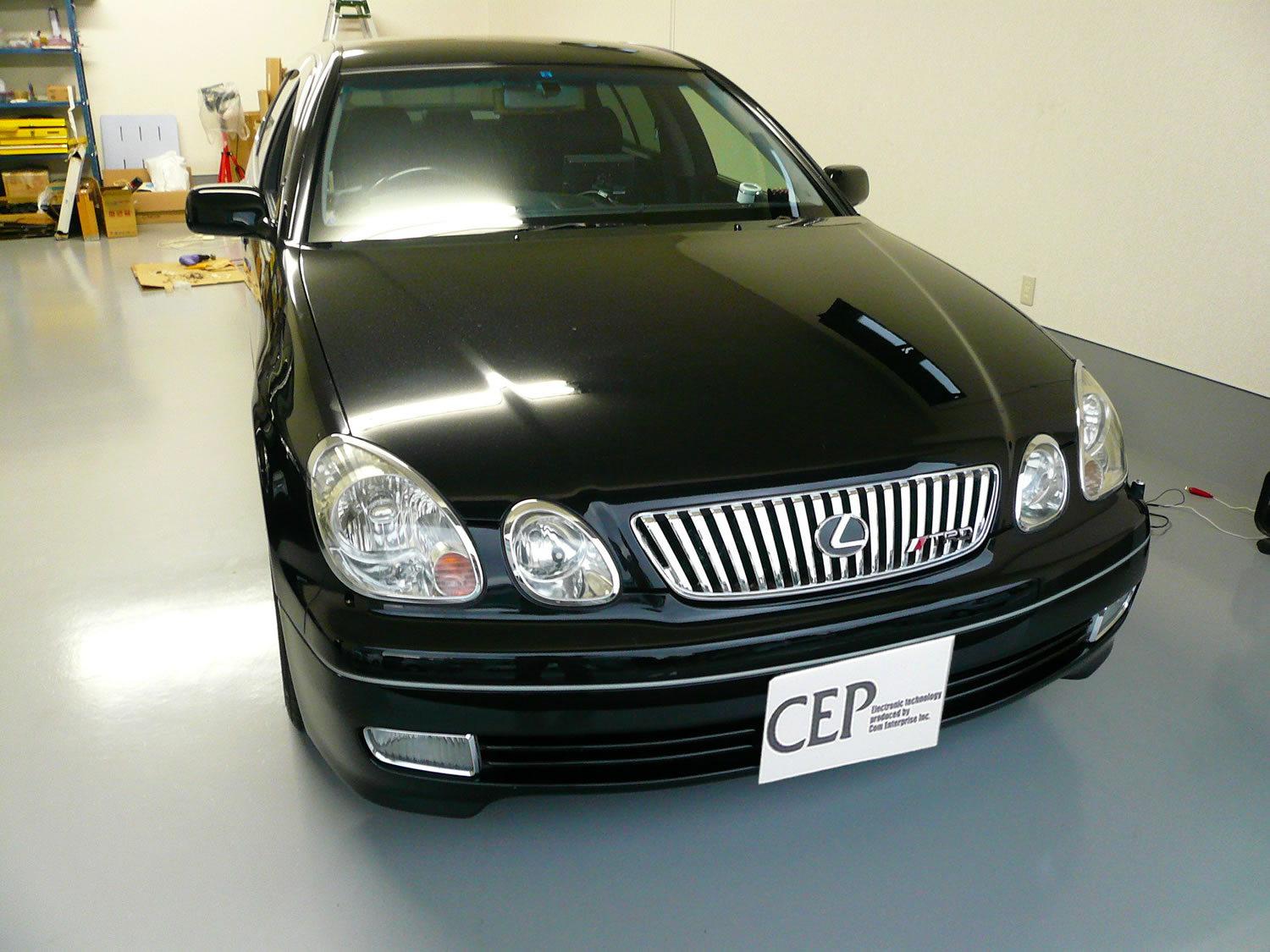

お客様のJZS160系アリストに
当社のソニックスタートⅢを
取り付けさせていただきましたのでご紹介したいと思います！！
奈良からの来店ありがとうございます！！
今回バイパーと連動してプッシュスタートにしたいというご要望で
ソニックスタートⅢセキュリティなしのタイプを取り付けしました！
取り付ける線は、ロック線・アンロック線・ブレーキ線・ドアトリガー線・スモール線・ルームランプ線・
ウインカー線（アンサーバック入力）とイグニッションハーネスです！

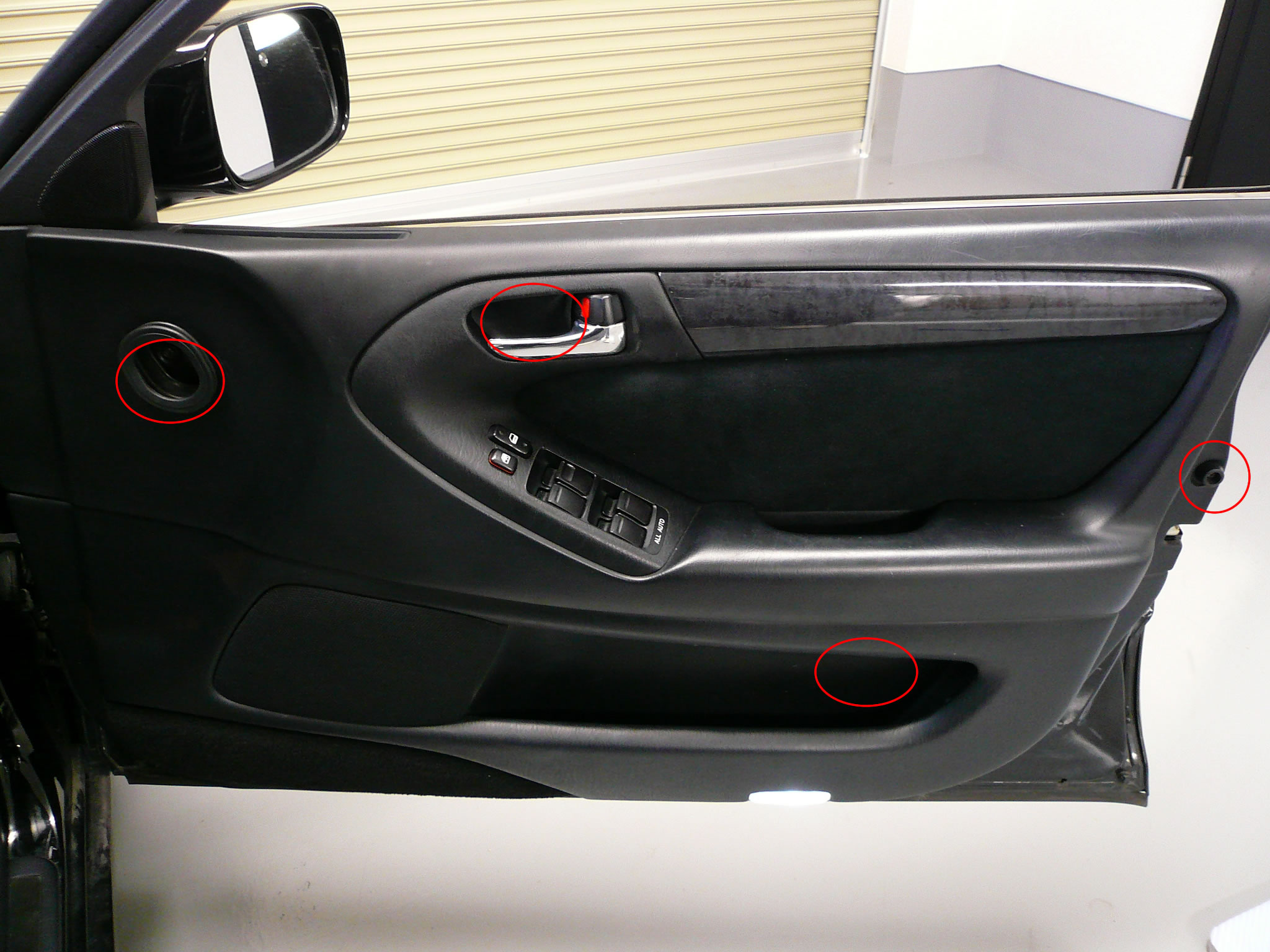

ロック・アンロック線ですが、アリストの場合ドアの中になりますのでドアの内張りをはずしていきます。まず周りのネジと、写真赤印のネジを外します。
ドアノブの所はカバーで隠れているので内張り剥がし等を使い開けネジを外します。

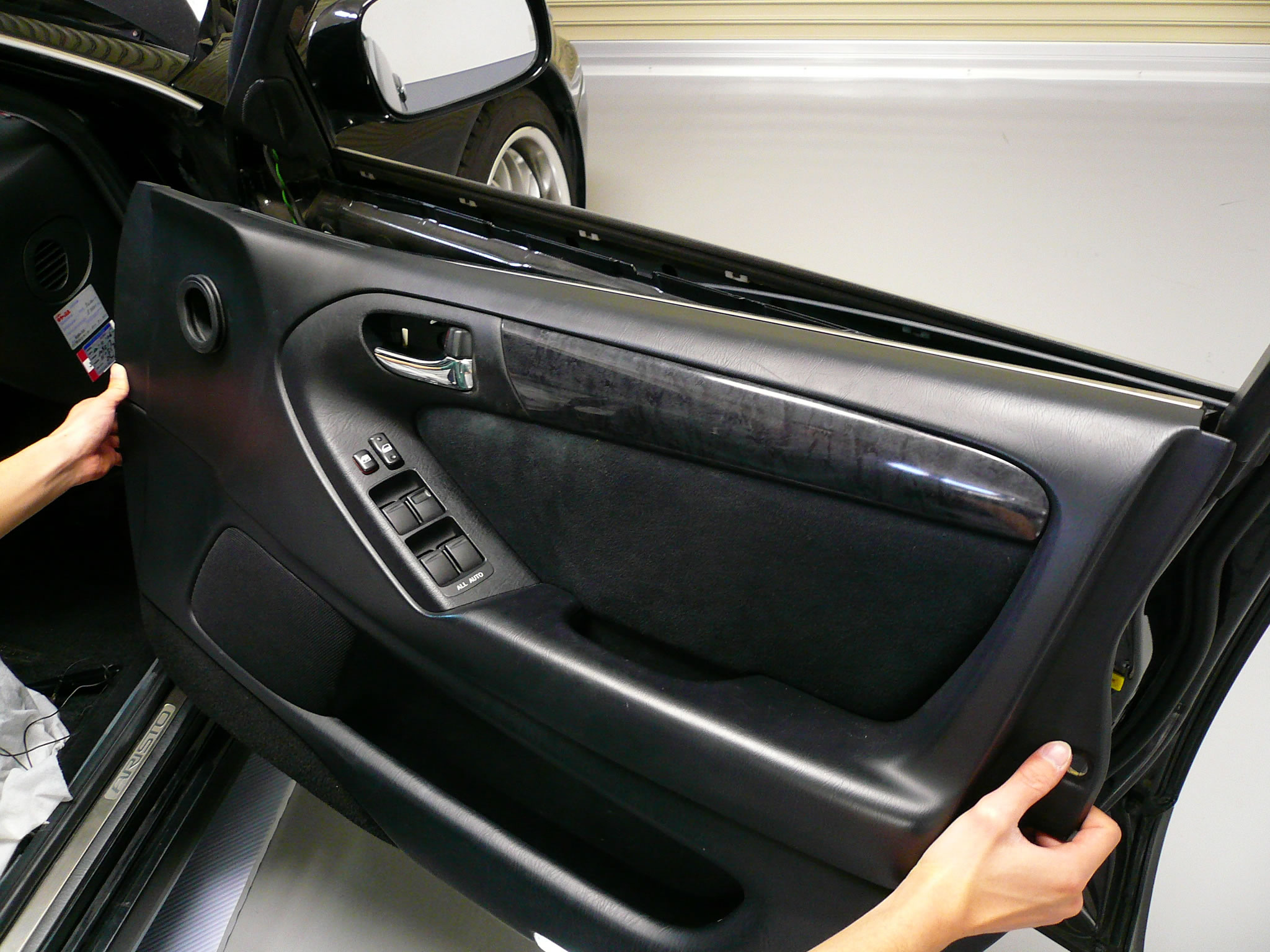

ネジが全て外せれば、上に持ち上げるようにすると内張りが外れます。

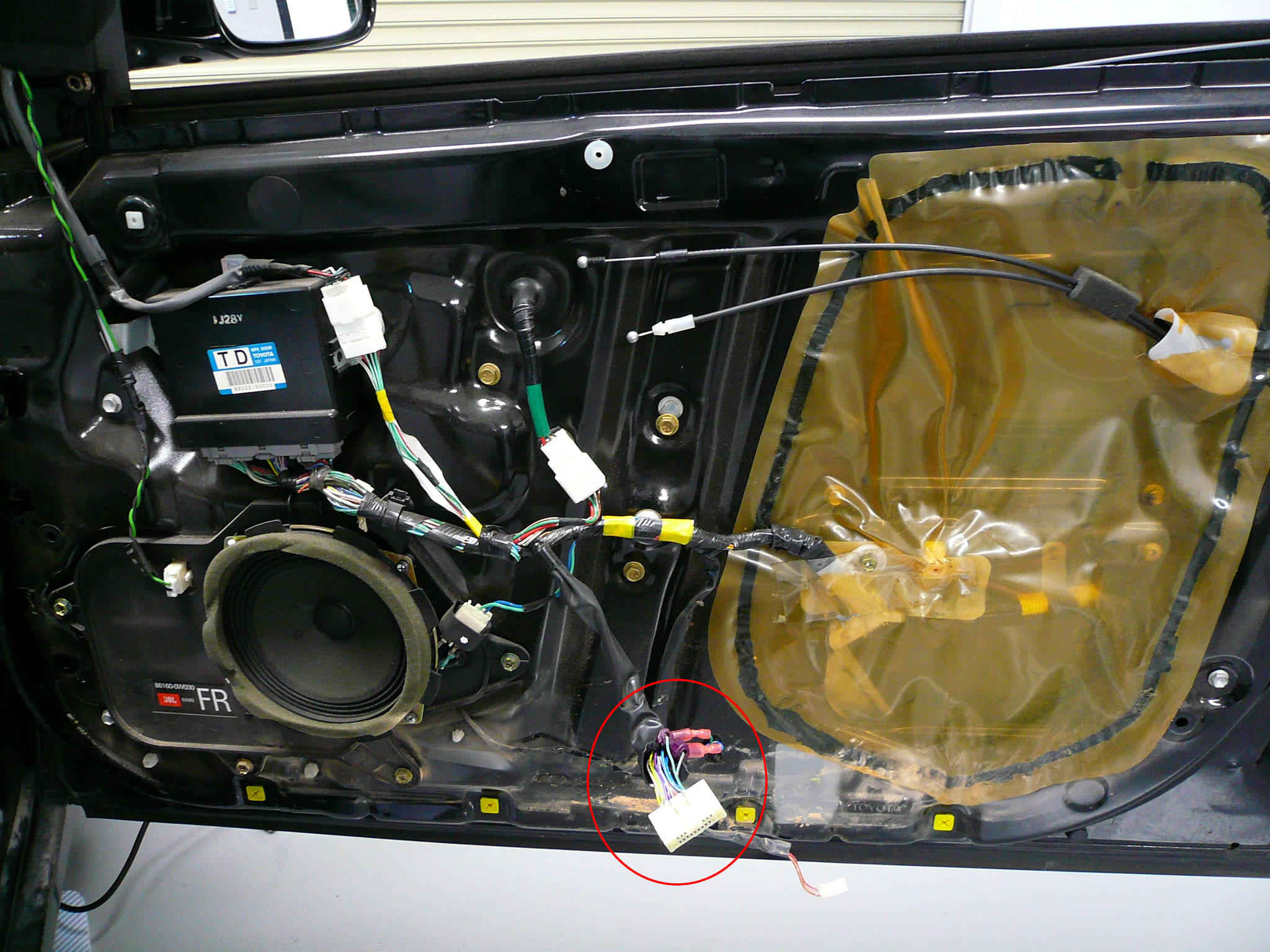

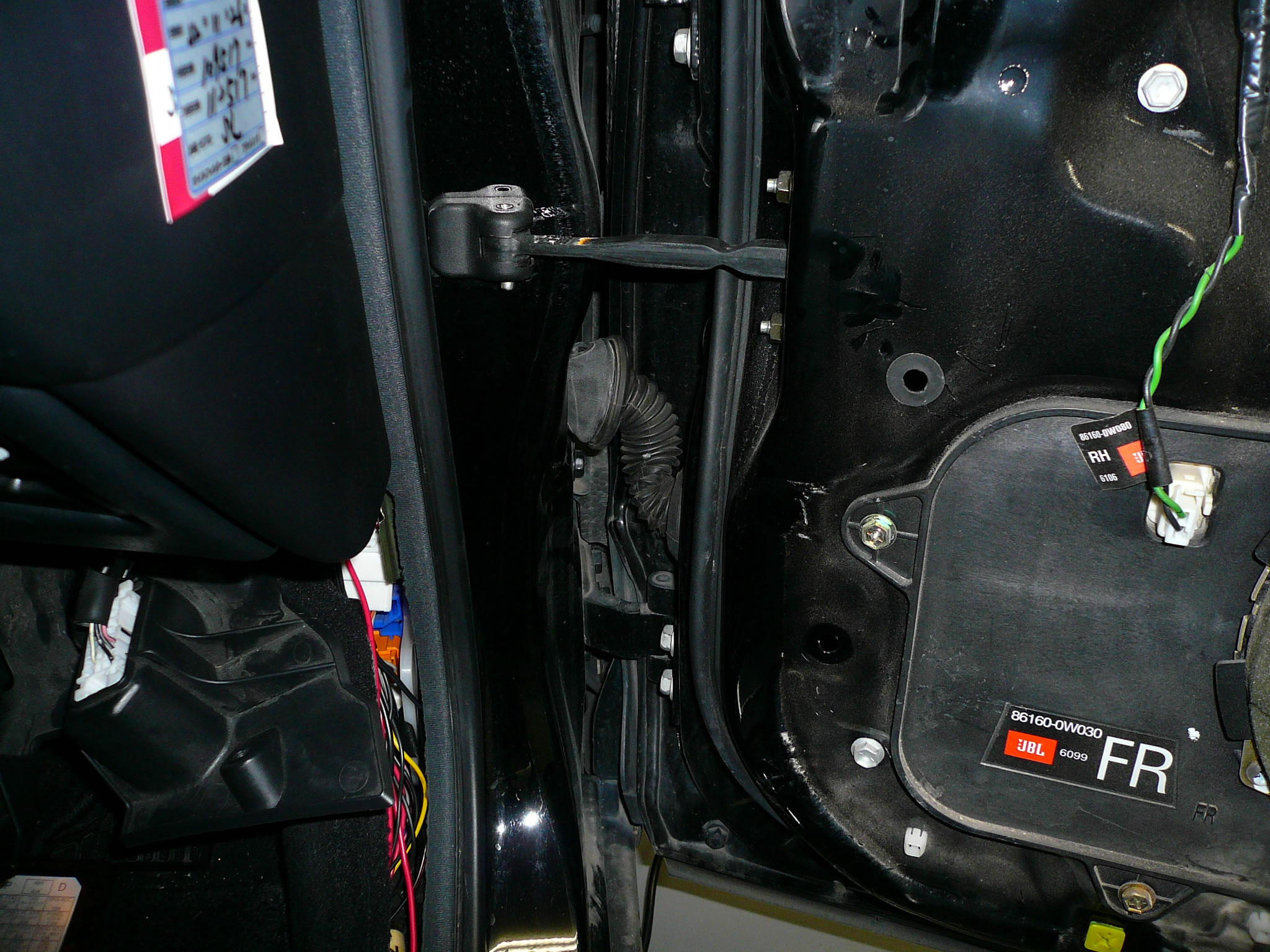

内張りを外した写真です。今回はバイパーのロック・アンロック出力に接続するので車内で取れたのですが
赤印の所がロック・アンロックのスイッチの線です。
ロック：黄緑／黒→ソニックスタートの青
アンロック：黄緑／赤→ソニックスタートの紫
ドアロックモーターに接続の場合
ロック：運転席ドア内 黒色6P 緑／赤→ソニックスタートの青
アンロック：運転席ドア内 黒色6P 緑／黒→ソニックスタートの紫
ロック・アンロック線を接続すると蛇腹を通して車内に引き込みます。
ブレーキ線はブレーキ上にある青色4Pコネクタの緑／白にソニックスタートの白線を接続します。

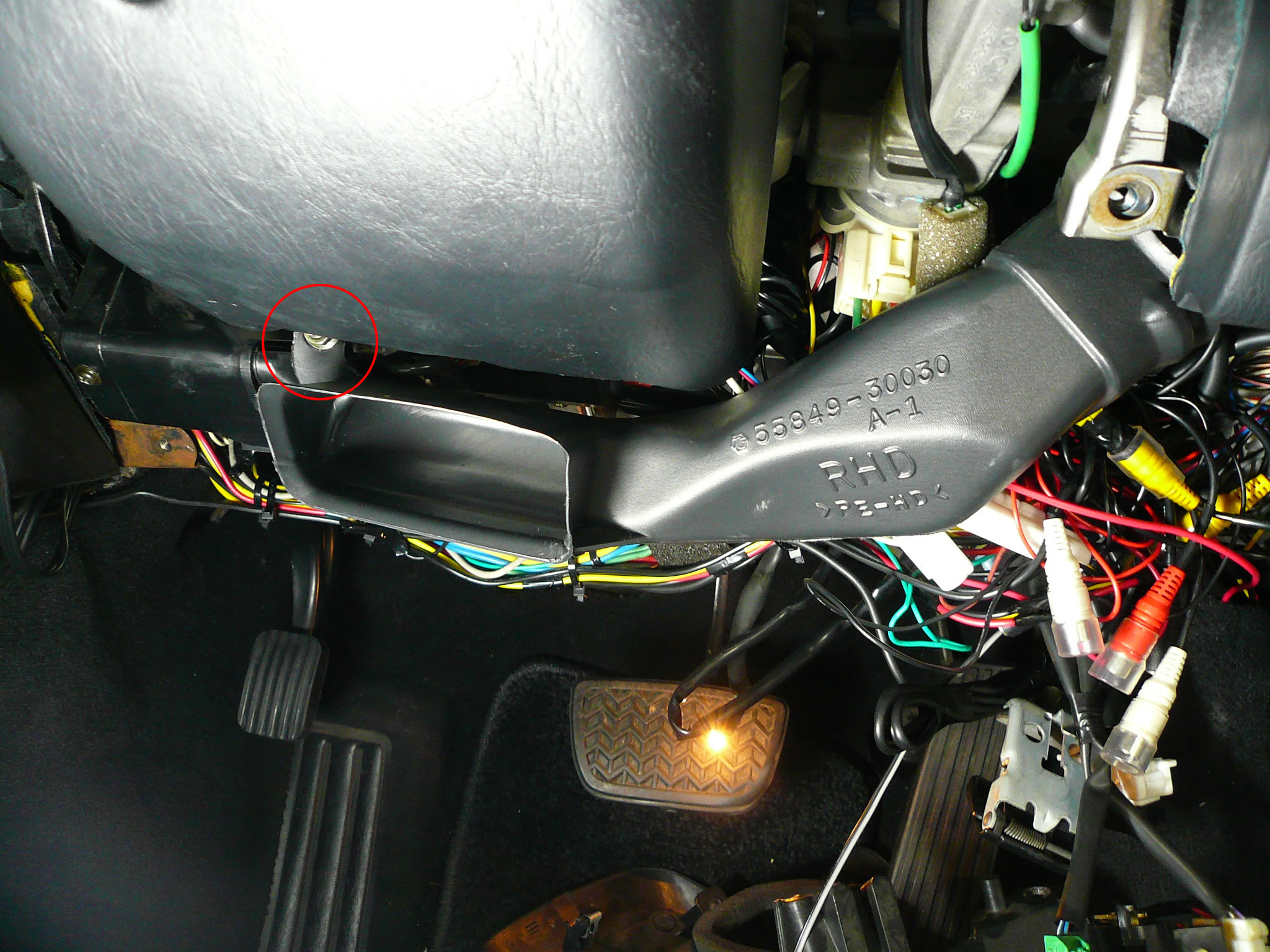

運転席のアンダーカバーを外し、ハンドル下のカバーも外します。
※写真の赤印のネジも外しエアコンのダクトも外します。
アンロックした時にスモール+フォグでアンサーバックさせるためにライトスイッチからスモール線を接続します。
スモール線：ライトスイッチ裏 乳白色17P 15番 赤／黄

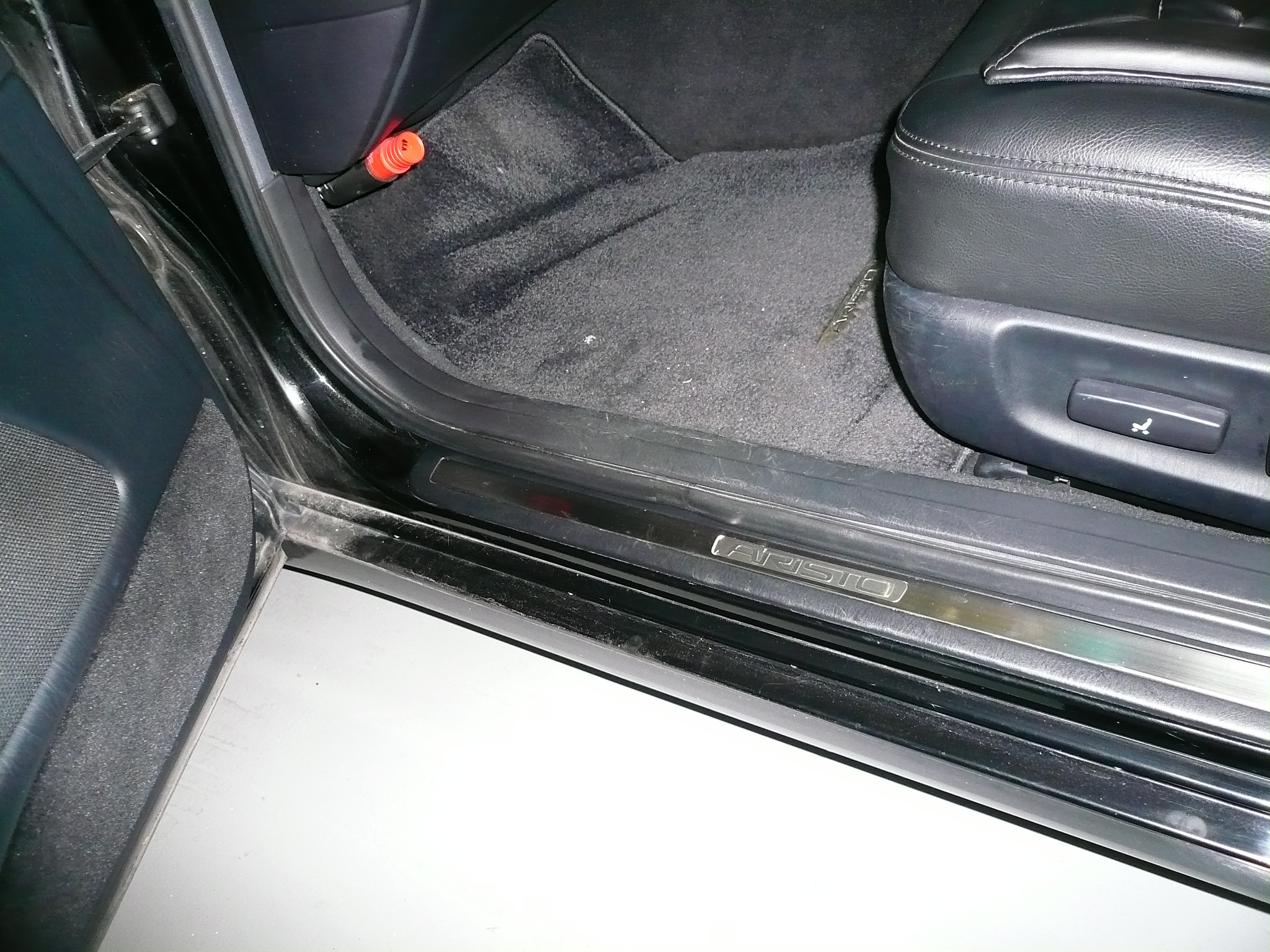

助手席キックパネル内からドアトリガー線・ルームランプ・ウインカー線を接続します。サイドステップを外しアンダーカバーを外すとキックパネルがが外れます。
※ルームランプはアンロック時・エンジンOFF時に点灯します。
赤印がルームランプの線なのですが、ドアトリガーもこの線に接続しますので付属のダイオードを入れて接続します。
ルームランプ：赤印コネクタ 緑
赤印のコネクタから左右のウインカー線を配線します。
ウインカー右： 緑／黄
ウインカー左： 緑／黒

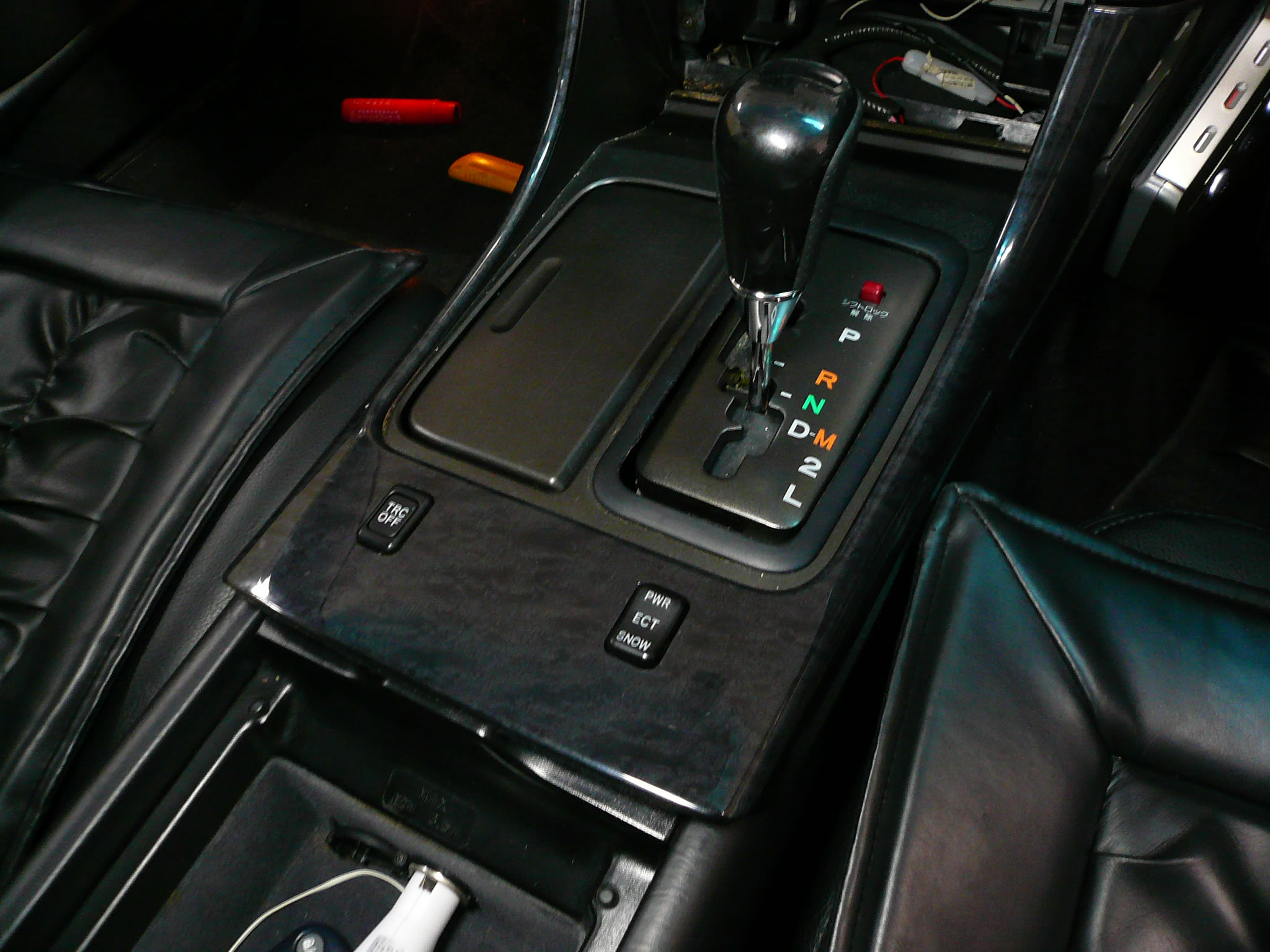

スタートスイッチは今回トヨタ純正を使用し、写真のシフト下のパネルにインストールしました！

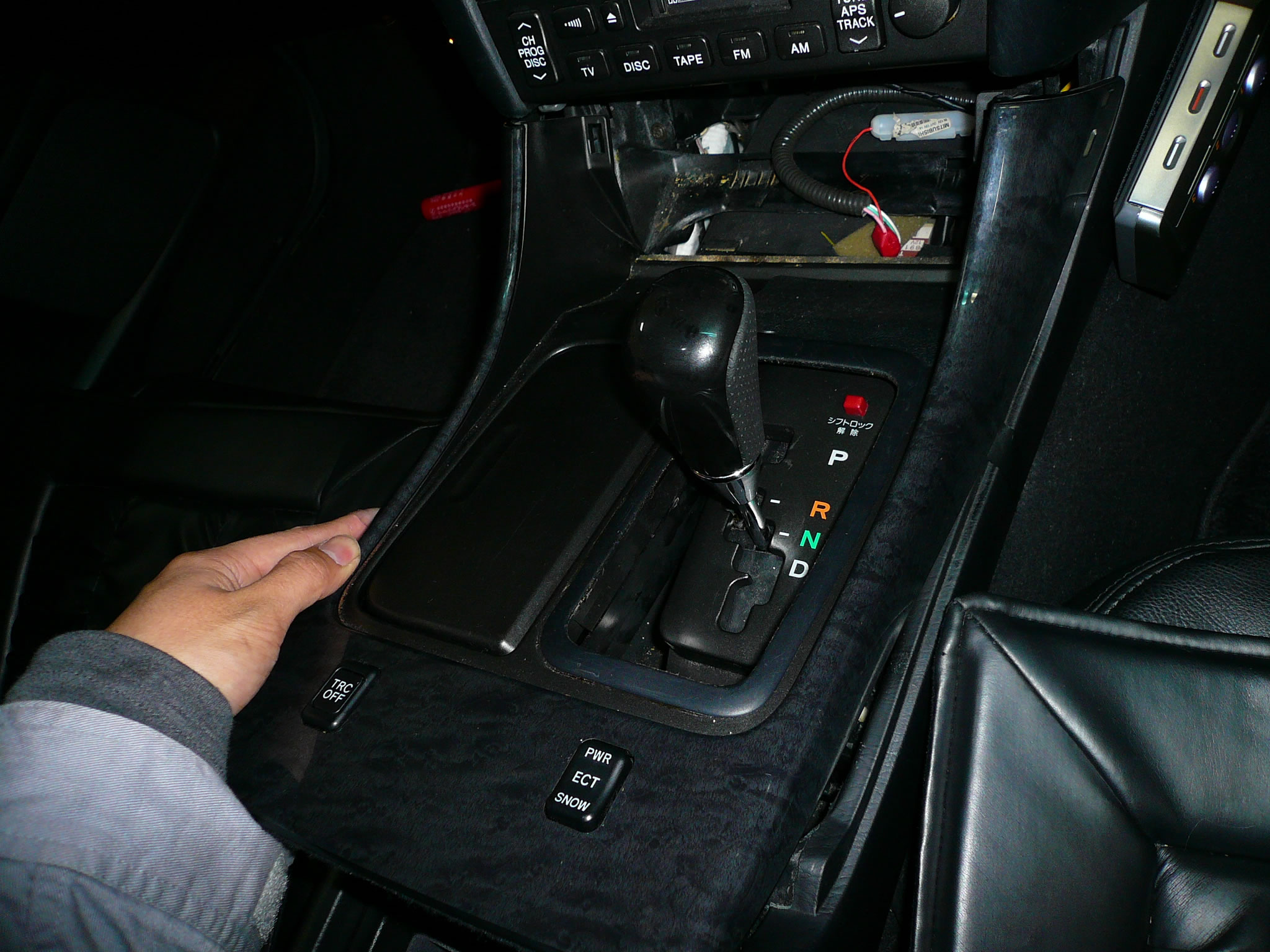

まず灰皿を引き抜き、その後にパネルを外します。

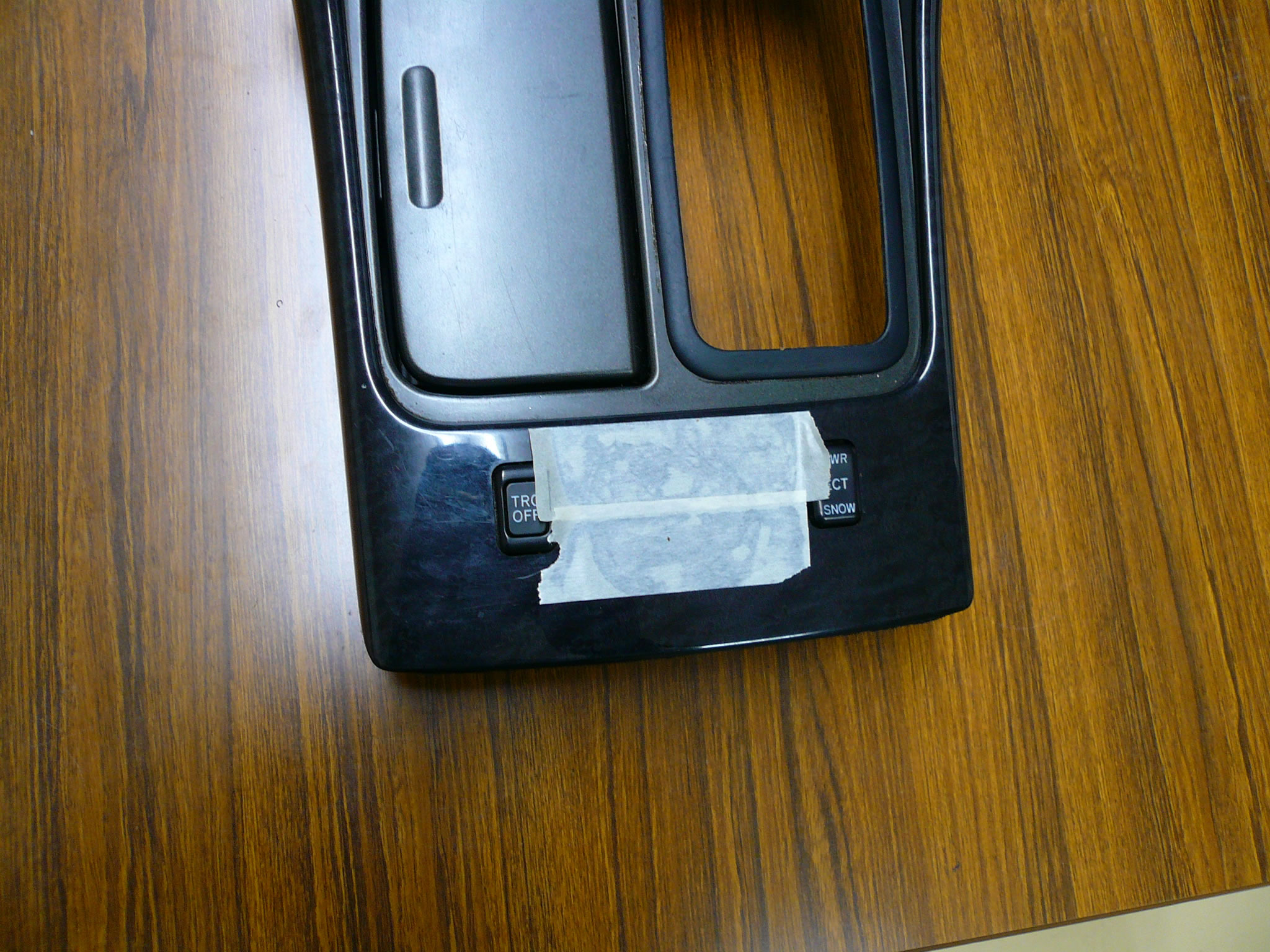

マスキングテープを貼り穴の位置を決め、『スタートスイッチ穴あけ用 40mm 超硬ホールソー』で穴を開けます。
※ホールソーだけでは少し小さいので紙やすりなどで少し穴を広げスイッチを入れます。

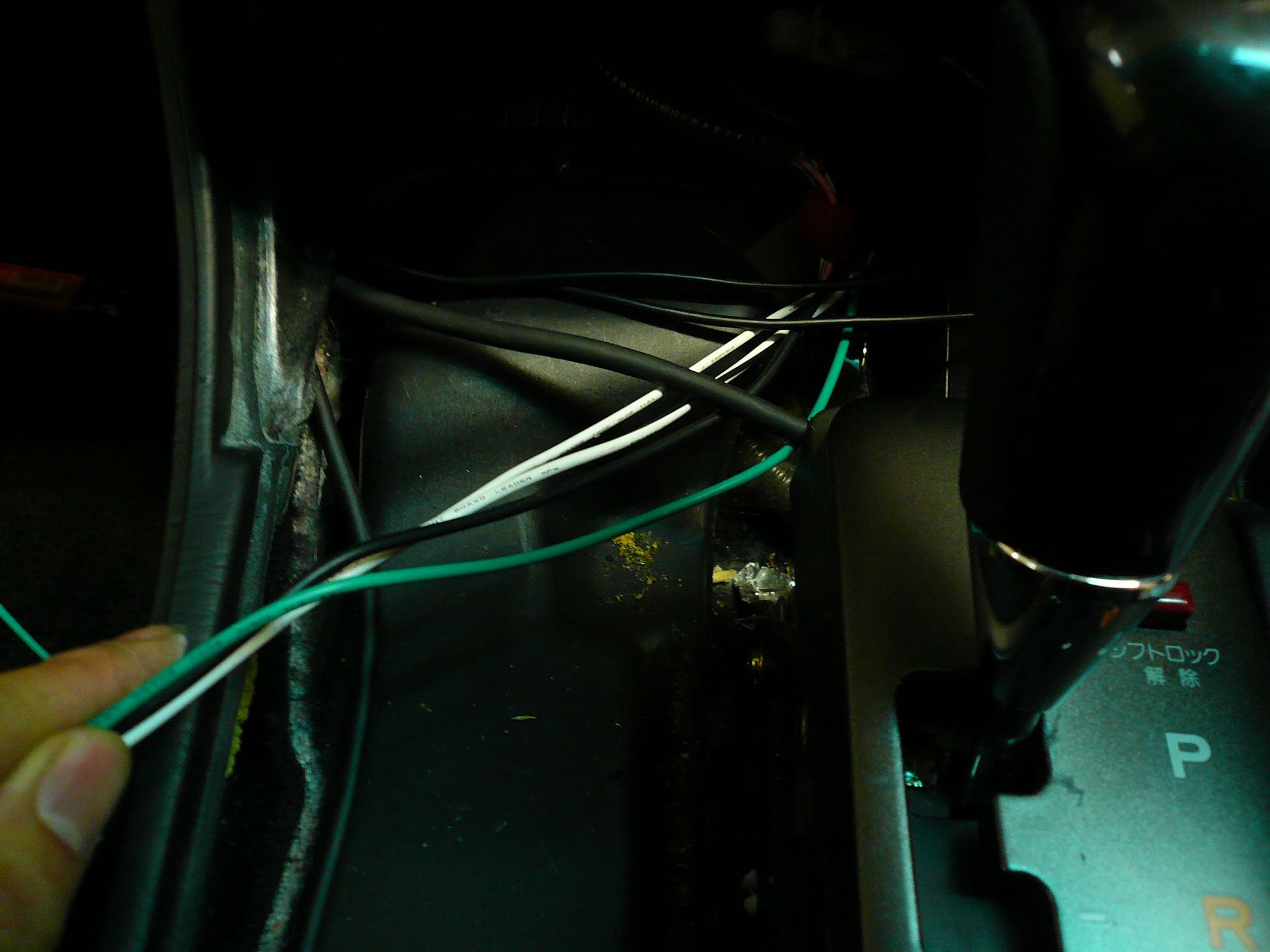

パネルを戻す前にスイッチの配線を引き込んでおくと配線が楽になります。
今回は
スモールONでイルミ部分（青）
ブレーキONで上部LED（赤）
イグニッションONで上部（青）
が、点灯するように配線しました！
スタートスイッチの配線は

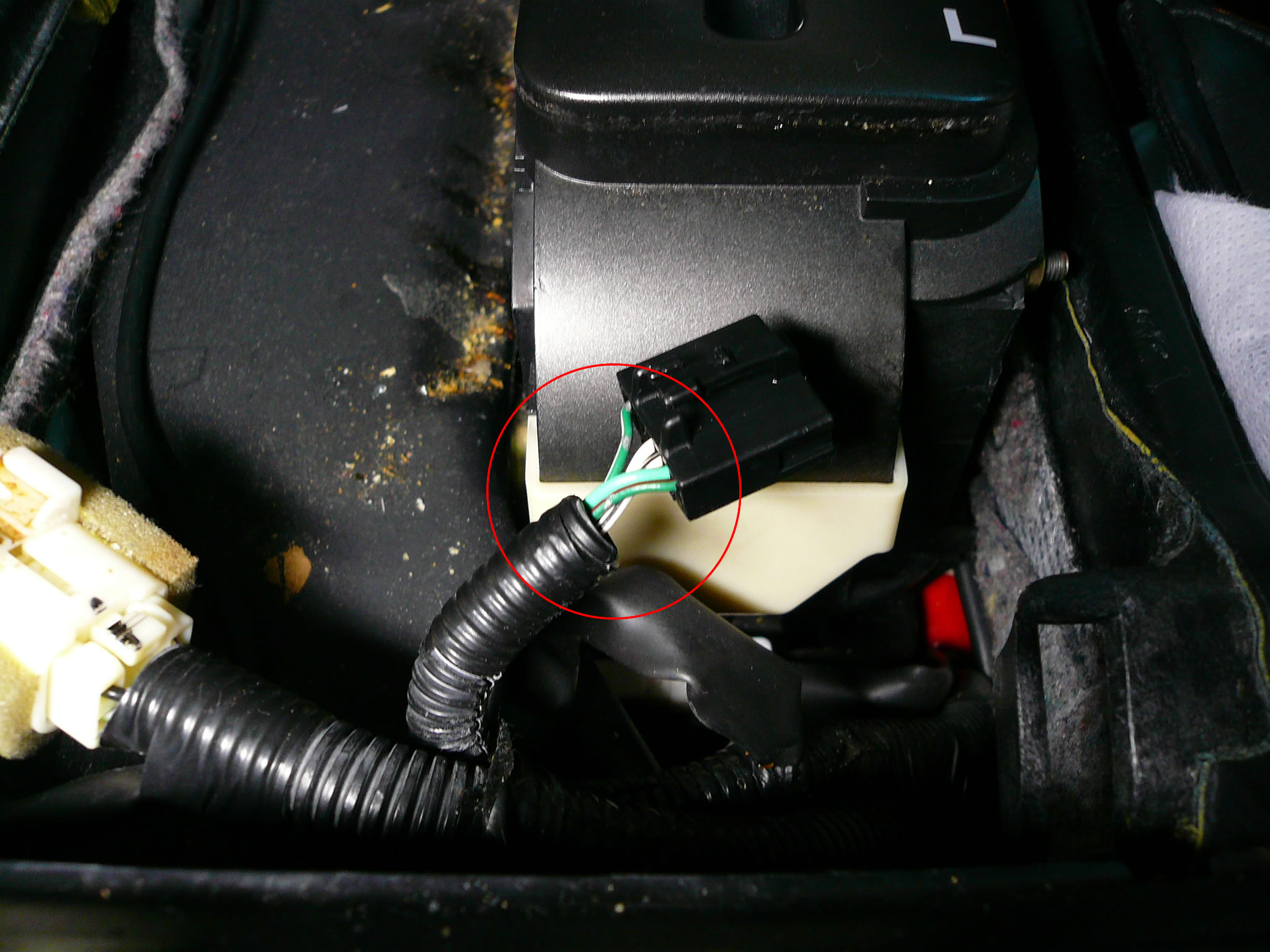

ブレーキ・IG・アース・スイッチ入力・イルミ線なのですが、イルミ線は写真赤印コネクタの薄緑に接続します。
残りはソニックスタートの配線から分岐して引き込みます。

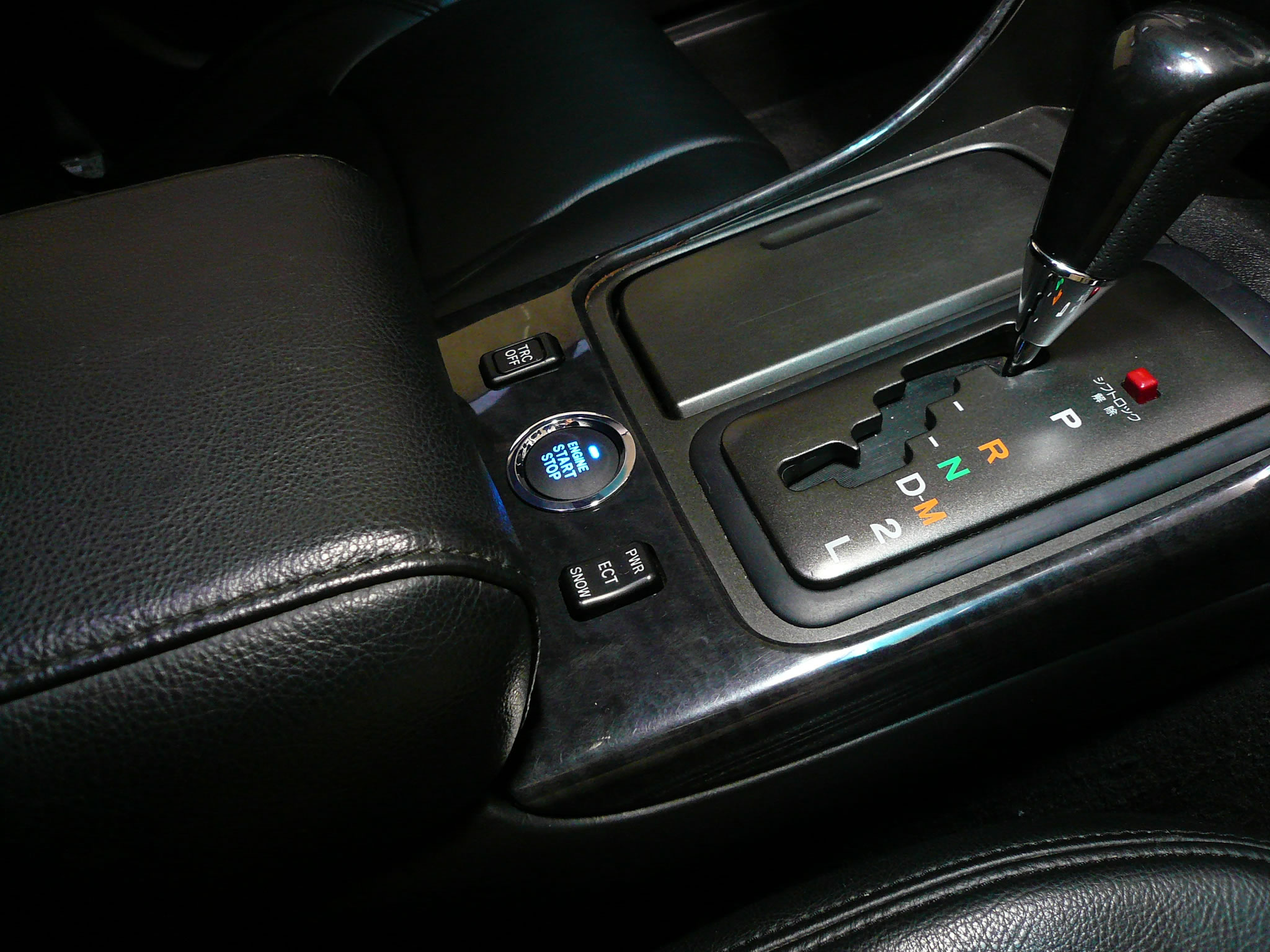

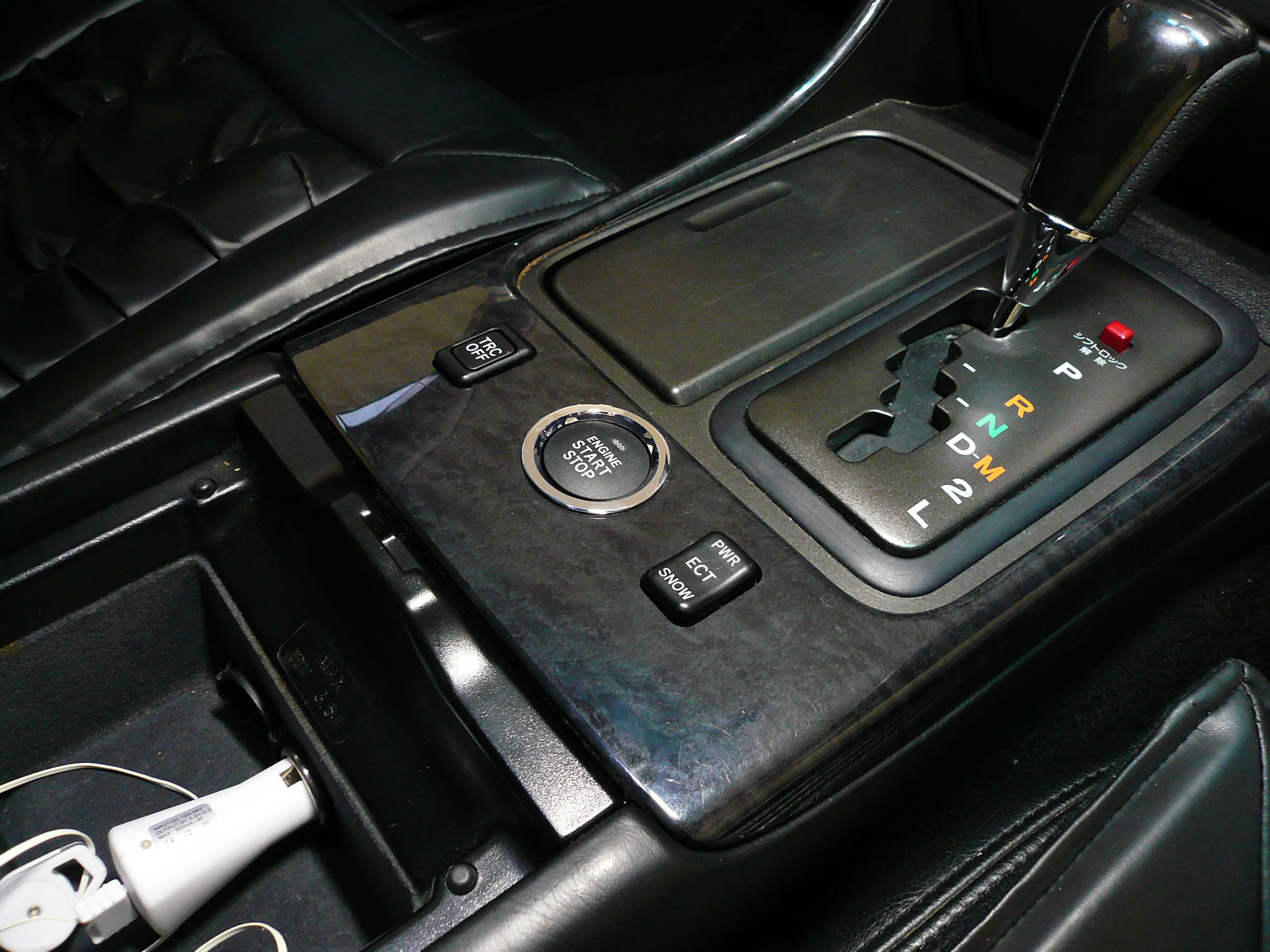

スイッチ装着写真です！！
※この場所に付ける場合は裏が少しあたってしまうので少々加工が必要になります。
イグニッションハーネスはエンジンスターターのハーネスを利用しカプラーONなので、キーシリンダー裏の6Pハーネスを抜き差し込みます。
カギを柄の部分で切断し、キーシリンダーに差し込みONの位置まで回しキーシリンダーカバーでフタをします。
キーシリンダーカバー貼り付け写真
以上で配線は完了です！！
アリストユーザーの方ぜひ装着してみてくださいね！！
スモール+ブレーキ点灯時
イルミ点灯時
エンジンON+イルミ点灯時
ソニックスタートⅢになり配線もすごく簡単になりました！！
日本車であればどんなお車でも取り付け可能です！！
外車の方もお問い合わせください！！
動作についてや価格などぜひぜひお問い合わせ下さい！！
JZS160系 アリスト ソニックスタートⅢ動画
◆関連商品
ソニックスタートⅢ
----------------------------------------------
有限会社コムエンタープライズ
【住所】〒671-1131 兵庫県姫路市大津区天神町2-78
【TEL】 079-230-2323
【FAX】 079-230-2221
【URL】http://cepinc.jp/
----------------------------------------------
FJクルーザー専用 リアガラスハッチオープナーキット
このガラスハッチ
キーを差し込んで回さないと開けれないのが不便！！
リモコンで開けたい！！！
というお客様の意見をお聞きして製作しました！！
FJクルーザー専用 リアガラスハッチオープナーキット
純正キーレスリモコンのロックボタンまたはアンロックボタンをダブルクリックするとリアガラスハッチがオープンします。
ロックボタン・アンロックボタンどちらでオープンさせるかはお客様のお好みで選択可能です。
商品価格：６,８００円（税込）
取付工賃込み価格：１１,８００円（税込）
専用のカラー写真付き取説が付属しますので、ＤＩＹでも取付可能ですよ。
お気軽にお問い合わせ下さい！
岡本
----------------------------------------------
有限会社コムエンタープライズ
【住所】 〒671-1131 兵庫県姫路市大津区天神町2-78
【TEL】 079-230-2323
【FAX】 079-230-2221
【URL】 http://cepinc.jp
----------------------------------------------
DIY Style2 取材
エンジンスターターが欲しい気温になってきましたね。。。
こんな寒い時は車内で出来るかんたんな電装車いじりですね。
先日取材して頂いた雑誌 DIY Style2のご紹介です～～。
デモ車両は今話題のプリウスαです。
今回のDIY Style2のテーマは・・・
「ネットで買って自分で付ける」
コムエンタープライズと相性バッチリですね～～。
当社の製品の取付が分かり易く解説されています。
12/20発売！！
是非見てくださいね。
岡本
----------------------------------------------
有限会社コムエンタープライズ
【住所】 〒671-1131 兵庫県姫路市大津区天神町2-78
【TEL】 079-230-2323
【FAX】 079-230-2221
【URL】 http://cepinc.jp
----------------------------------------------
フィット フルカラーLEDフットランプキット
ブログネタがたまってきましたので書きます。。。
デモカーのフィットに装着したフルカラーLEDフットランプキットのご紹介です～～。
最近では純正でも採用されているフットランプです。
ただ、このフットランプはかなりこだわってますよ～。
【フルカラーLEDなので色を自由に変えられる！】
固定16種類＋フラッシュ4種類から選択出来ます。
その時の気分でかんたんに色を変更出来ます。
【車の動きに合わせて色が変わる！】
スモールオン時・ドア開時・スモール時＋ドア開時
それぞれのタイミングで自動的に色が変わります。
【明るさ無段階調節可能！】
ドア開時は100％、スモール時は30％減光といった
純正風の点灯が可能です。
【じわ～っと点灯・消灯します。】
さりげない部分ですが、高級感アップです。
【ランダム点灯機能】
ドアを開けるたびに、毎回カラーが変わります。
ドアを開けるのが楽しみになる！？
カラーバリエーション
フルカラーLEDフットランプキット
テープLED 30cm 2本セット：９,８００円（税込）
テープLED 30cm 4本セット：１３,８００円（税込）
是非ご検討下さいね。
岡本
----------------------------------------------
