先日イタリアから届いたGIVIのトップケースにまずはリモコンキー、バックレストを装着します。
特に難しい加工はなく、必要なのはホムセンで売ってるドリルセットとプラスドライバーだけ。
にほんブログ村

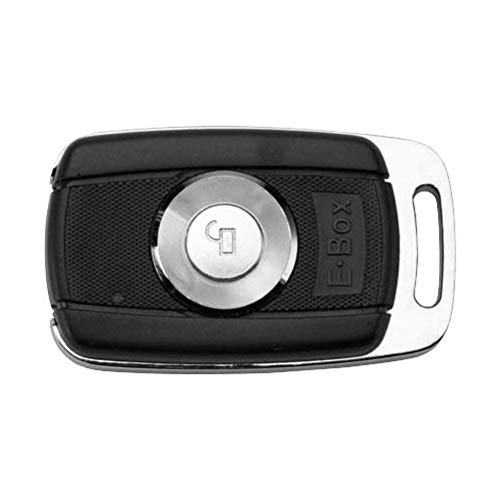

最初にリモコンキーから
４ヶ所のネジを外してロック機構をバラします。
そして説明書（イタリア語）に従いΦ10程度の穴を開けます。
どうやら下のユニット上部にある黒い突起がリモコンを操作すると突き出され、先程開けた穴からロック機構のパネルを押して爪を浮かせる仕組みのようです。
突起を開けた穴に通し、ロック機構を元に戻してネジで固定してユニット装着は完了です。
配線はブレーキランプ装着時に加工します。
続いてバックレストの取付けです。
付属の型紙をテープで固定して穴を開けます。
M6ネジで固定するので穴はΦ6.5で加工しました。
バリはどうせ隠れるので仕上げは適当に済ませてバックレストを装着。
今日は一先ずここまで。
次はブレーキランプの装着と、トップケースとベースに接点を取り付けたいと思います。
