コンクリートがらを蒸して100％再利用、強度も2.5倍以上に 奥山 晃平 日経クロステック／日経

コンクリートがらを蒸して100％再利用、強度も2.5倍以上に

奥山 晃平

日経クロステック／日経コンストラクション

東京大学生産技術研究所は、砕いて粉末にしたコンクリートのがれきを圧縮して高温・高圧で蒸すことにより、従来の圧縮強度を超えるコンクリートとして100％リサイクルする技術を開発した。リサイクル時にセメントなど新たな材料を投入する必要がなく、副産物も発生しない。

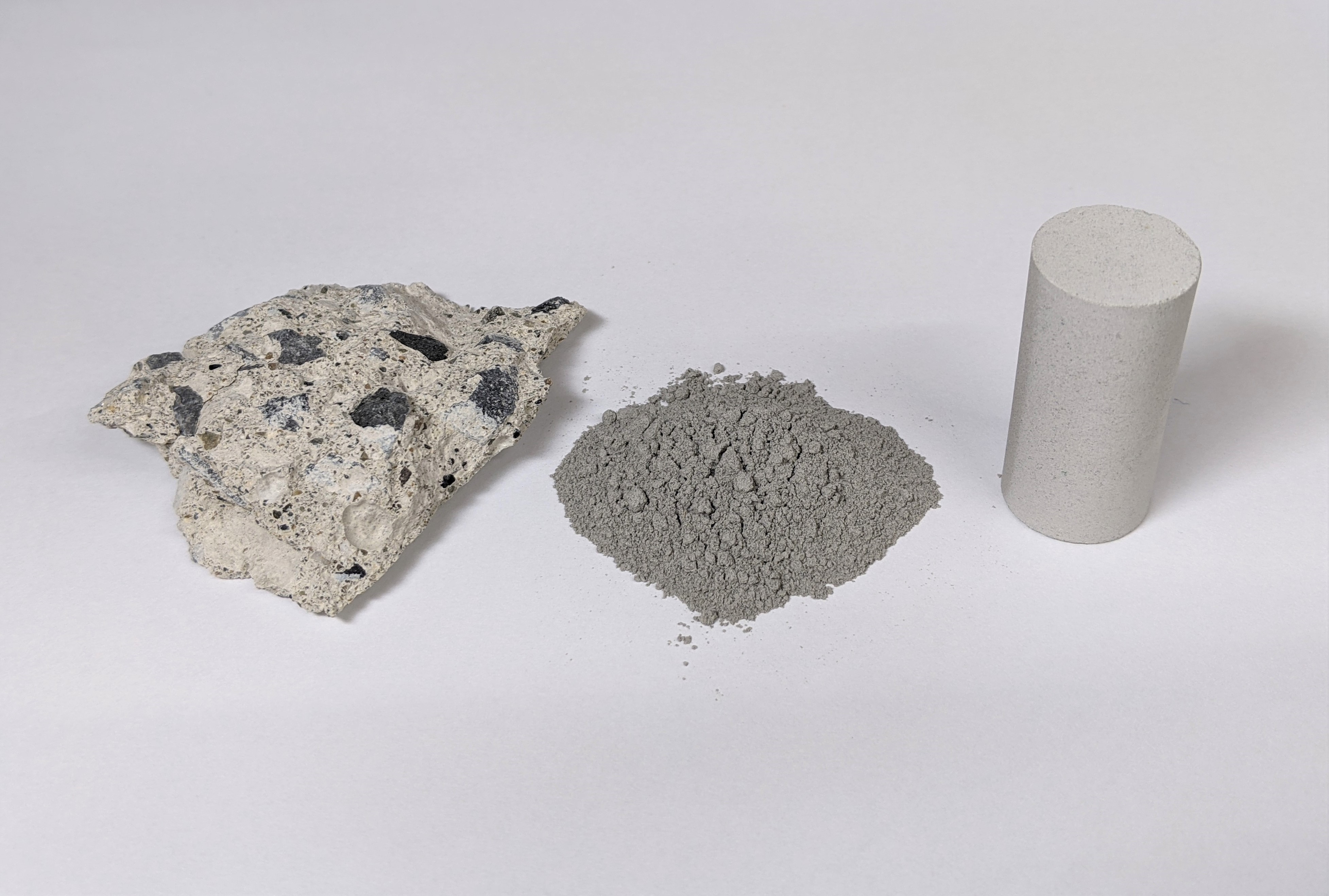

左から順に、コンクリートのがれき、がれきを砕いた粉末、粉末を圧縮成形したリサイクルコンクリート（写真：酒井 雄也）

[画像のクリックで拡大表示]

　開発した技術ではまず、コンクリートを粉砕して圧縮成形する。その後、水と共に密閉容器に入れて180度で加熱する。砂と砂利の代わりに鉄鋼スラグを使ったコンクリートでも、同様の手法で再利用できる。

　一般的なコンクリートの圧縮強度は1mm2当たり20Nほど。開発した技術でリサイクルしたコンクリートの圧縮強度を計測したところ、同52Nで2.5倍以上の強度だった。「高温・高圧の水蒸気により、コンクリートの空隙が埋まったり、セメントの反応が促進したりしたのだろう」と、東京大学生産技術研究所の酒井雄也准教授は推測する。

　東京大学生産技術研究所はこれまでにも、コンクリートがれきを粉砕して圧縮し、リサイクルする技術を開発していた。しかし、圧縮強度は1mm2当たり8N程度で実用に必要な強度が得られていなかった

コンクリートがらを蒸して100％再利用、強度も2.5倍以上に | 日経クロステック（xTECH） (nikkei.com)
