新しくMシャーシサイズの4WD車を設計します。
フラットなカーペットコースをターゲットにしたシンプルな4WD車を作ります。
サスペンションです。
サスペンションといっても実際はただの板です。
ナックルにボールを取り付けて寸法を測定します。
調整幅として片側5mmの余裕を残して設計します。

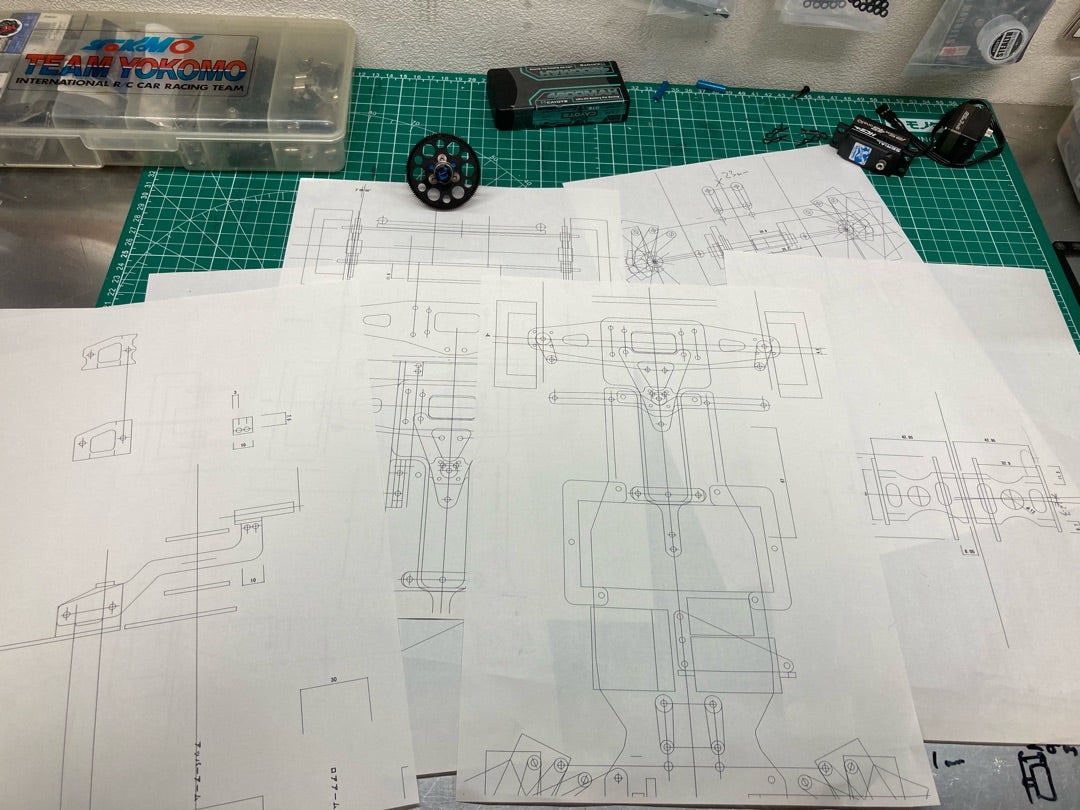

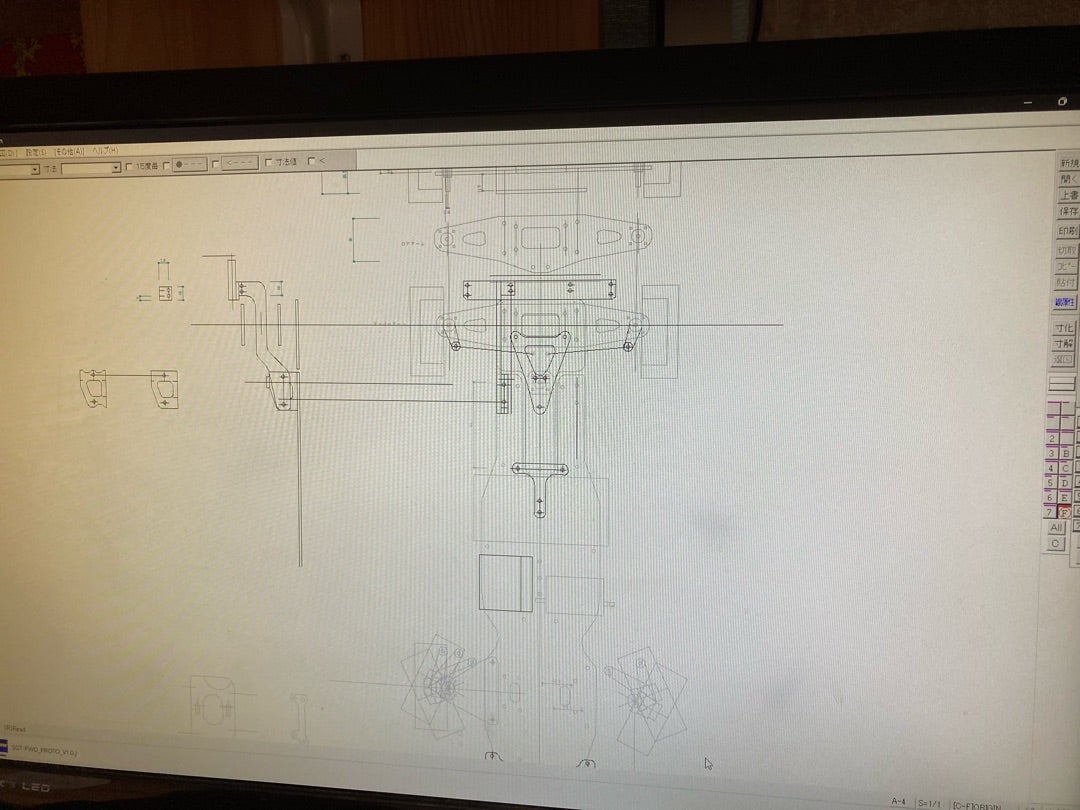

いつものJWCADとNCVCです。
ステアリングボール取り付け部です。ポリカで作ります。合計8個必要です。
ロアアームは左右分割式にします。2ｍｍ CFRPです。合計4枚必要です。
加工は2枚一緒に行います。
前後共通です。
アッパーアームです。2ｍｍ CFRPです。こちらも左右分割です。
ナックルのボール部の上下幅が23mmでしたので、キャスター角が4度になるように位置を計算します。
リア用はキャスター角が2度になるようにしました。
その5に続きます。
