2008年10月27日
EeePC - クリック音をなくす
テーマ：EeePC

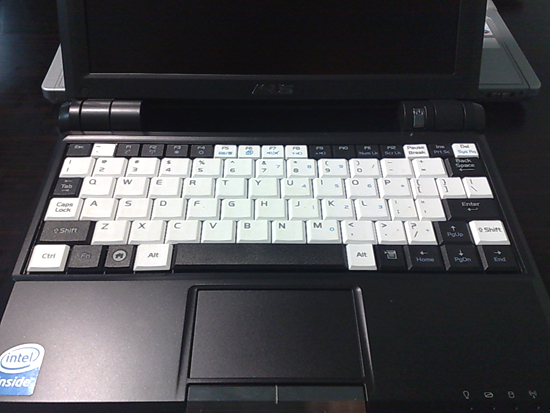

僕がEeePCを公衆の面前で使う時に一番気になるのが，クリックボタンの音。
特にThinkPadを長年使ってきたような人にとっては，EeePCのクリック音は，あまりにも安っぽい。
そこで今回，台北のPote氏 に依頼していたのが，このクリック音撲滅である。
【penetallさんの要望】
- コツコツ！コツコツ！という安っぽい音を無くす。
- そのためにはクリック感がなくなっても構わない。
- でも，誤作動はイケマセン
10/24の午後，Pote氏のオフィスを訪問。
まずは解体して現状を調べてみた。
表側から解体したところ。
電源に使われているものとは別物だが，コツコツしたクリック感はほぼ同等。
上部に見える，SW2とSW3というふたつのタクトスイッチを交換してみることにした。
寸法を測り
MRTを乗り継ぎ，いざ光華商場へとお買い物へ。
電子部品屋さんを，のべ5件ほどまわった。
同じトレイの中で売られている同一品番部品でも，ON/OFFの，特にON時の感触にはバラツキが多い。
二人で，「これはいいんじゃないっすか？ あぁ，これもいいね。」なんていう選別を終え，
無事2種類のタクトスイッチを購入。ひとつNT5（約16円）なので，NT35の出費
※そういえば，Poteさんに金払ってなかった。。。
左側のヤツはバラ買い。右側は5個セットだった（その中のふたつが緩めだったので購入）
そのまま付けられるものと，もうひとつは脚の長いもの。
ちょっと厚みがあるのだが，クリックボタン側で調整できるので少しも心配していない。
既存のスイッチのハンダをキレイに吸い取らせながら外し，新しいスイッチを取り付け。
ちなみに高さはこのくらい違っていた。
で，ここで全バラしたことのない方のために構造を説明するべきでしょう。
クリックボタン部分の構造は，正面から覗き込むと分かるがシーソーのような動きをする。
クリックボタン裏側に伸びているステムが，アームレストに空いた穴を通ってタクトスイッチを押すのだ。
押した後に戻るためのバネのような構造部品は無かった。
基板上のタクトスイッチ
が高くなり，スイッチ上のボタンも大きいので，以下の作業が必要になった。
１．アームレストに開いている位置決め用の穴
を削る。
２．クリックボタン裏面に突き出しているステム
を削る。
この辺になってくると，もはや手から伝わる感触を頼りに調整するしかなくなった。
Pote氏は，少し削って，アームレストをはめ込んで，ボタンを押してみて二人で感触を確認 という作業を
何度行なっただろうか。900までの筐体での最も危険な場所だというイヤフォン・マイクロフォンジャック部の
かんごうに気を付けながらの作業はさすがである。
時折タクトスイッチ上面の寸法確認のため小さく切った t:0.2mm程度のカプトンテープを貼って
大きく感触が変わってしまったり，，，などという微妙だけど面白い作業が続いた。
コンマ何ミリの世界を手作業で調整しながら，なんとかいい感じになった。
しかし，クリック音が小さくなったものの，お互いに満足できるレベルには届いていない。
，，，この音，消したいっすね
二人で身の回りにスポンジは無いかと探し回ったのだが，いいものが無い。
そしたらPoteさん，オフィスの給湯室から未使用の食器洗いスポンジを持ってきた。
多少目が荒いものの，効果が期待できるので採用！
スポンジをクリックボタン裏，アームレストとの間に挟みこむことにした。
実際には中央部で二分割してから組み込んだ。
いやぁ，効果バッチリ
このときはさすがに，「これって，，，まさかスポンジだけで良かったっていうこと無いですよね。。。」と
Poteさんが寂しそうに言ったのだが，それはないだろう。ペシャペシャした節度の無いクリック感は
既存のタクトスイッチでは実現できていなかったのだから。
そのペシャペシャがスポンジでいい具合に戻りやすくなってくれ，空間で響いていたであろう音も無くなった。
NT5のタクトスイッチ2個 と 食器洗い用スポンジの端っこ だけで素晴らしい効果が出た。
人さまに薦められるほどのものではない。二人とも手探りでの作業の結果なのだから。
しかし，僕にとっての要求レベルを超えてくれたので，とても感謝している。
工賃として，僕のシロクロキーボードの残りっつーか，反対色のクロシロキーボード中文バージョンを
プレゼントすることにした。
めでたしめでたし
Poteさん，ありがとう！
***************************************************************************************
そういえば，光華商場一階入ってすぐ右手にあるASUSショップではS101も当然展示されていました。
でも台湾標準のラップコーティングディスプレイで，おまけに「触らないでね」なんて書いてあるから
S101の良さが全く伝わらない展示でした。
一方でEee boxと一緒に売られている16インチディスプレイは可愛かったなぁ。
これは機会があったらぜひ欲しいと思います。単品売りでNT3000前後（約10,000円）です。
では！
